Husqvarna SM450 R Owners Manual

TE-TC 250, TE-TC 450, SM 400-450 R/2004 Libretto uso e manutenzione Owner s manual Livret d utilisation et d entretien Betriebsanleitung Manual de uso y mantenimiento

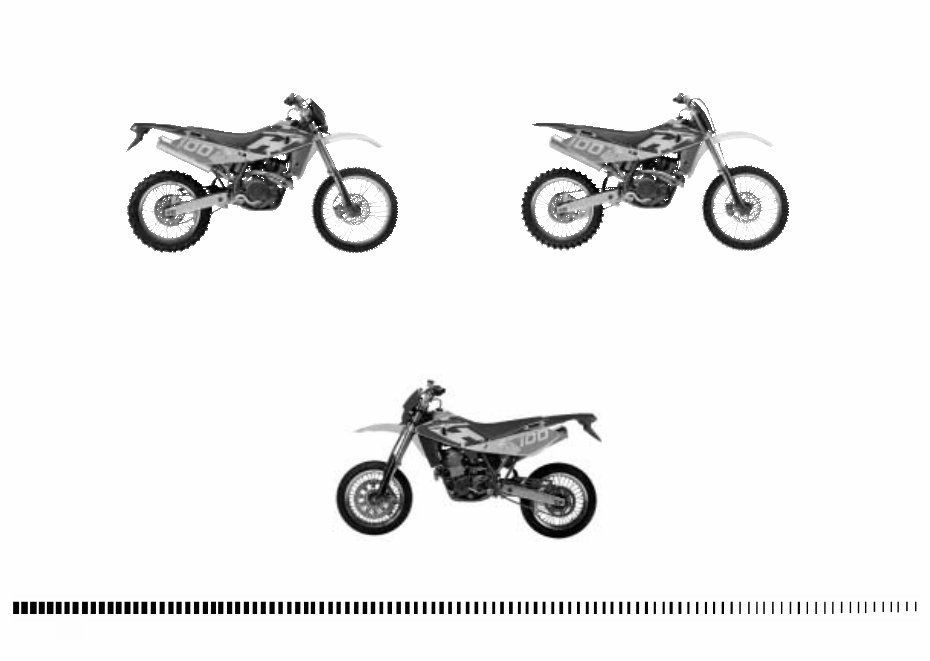

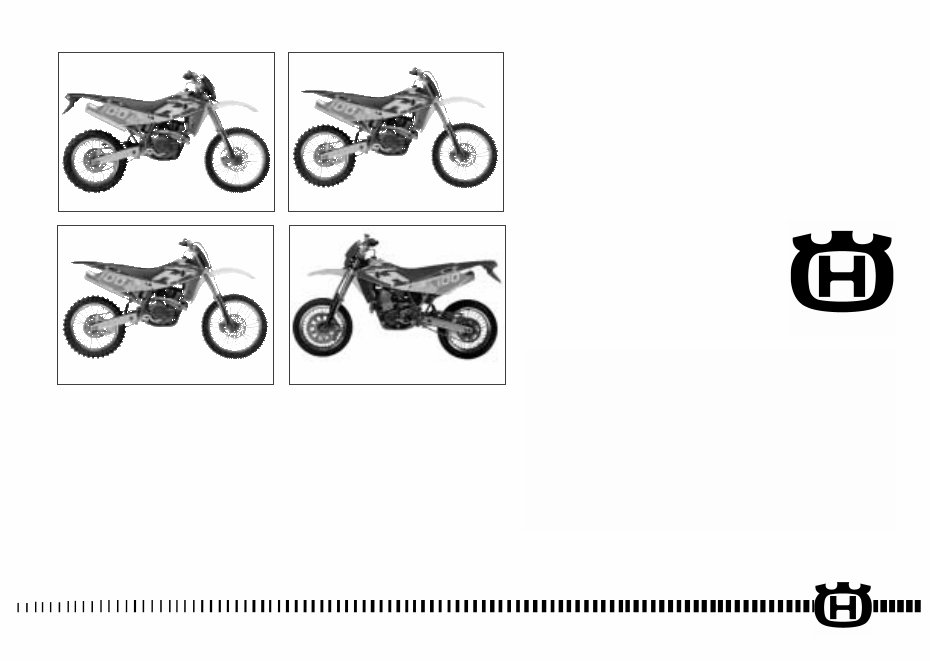

3 TC 250-450, TE 250-450, SM 400-450R/2004 CARATTERISTICHE - USO - MANUTENZIONE SPECIFICATIONS - OPERATION - MAINTENANCE CARACTERISTIQUES - UTILISATION - ENTRETIEN MERKMALE - GEBRAUCH - WARTUNG CARACTERISTICAS - USO - MANTENIMIENTO Dove non diversamente specificato, i dati e le prescizioni si riferiscono a tutti i modelli. CONSULTARE LE AVVERTENZE IMPORTANTI RIPORTATE A PAG 6 Unless specified, data and presciption are referred to all t he models. PLEASE SEE IMPORTANT NOTICES ON PAGE 6 Lorsque non différemment indiqué, les donneé et les instructions se réfèrent à tous les modèles. CONSULTER LES INSTRUCTIONS IMPORTANTS qui se trouvent Au PAG 6 Wo nicht anders ausdrücklich angegeben, beziehen sich die Daten und die Vorschriften auf alle Modelle. DIE WICHTIGEN ANWEISUNGEN, die zur Seite 7 sind, konsultieren Donde no especificado, los datos y resenas se refieren a todos los modelos. CONSULTAR LAS ADVERTENCIAS IMPORTANTE EN LA PÁG 7 TE 250-450 TC 450 SM 400-450 R TC 250

4 PRESENTATION Bienvenus dans la famille motocycliste Husqvarna! Votre nouvelle moto Husqvarna a été projetée et construite pour qu’elle soit la meilleure dans son genre. Les instructions de service ci-incluses ont été préparées pour vous fournir une guide d’entretien et de fonctionnement simple et clair. Afin d’obtenir les meilleures performances de votre moto, veuillez suivre attentivement les instructions ici contenues, qui sont les plus simples à suivre pour les opérations d’entretien. Toutes les informations concernantes les réparations et l’entretien particuliers sont contenues dans ce livret de service Husqvarna. Les informations détaillées concernant les réparations ou l’entretien sont décrites dans le Manuel de Service Husqvarna. Ce manuel est à disposition sur demande. Indiquer toujours le numéro de code placé aux pages 262, 264, 266.Interventions de ce feure exigent le travail de mécaniciens expérimentés et l’emploi d’outillages spécial. Votre Concessionnaire Husqvarna en sus des pièces de rechange originales, a l’expérience et tous les outils nécessaires à vous rendre un service excellent. Rappeler en outre que le “Livret d'utilisation et de entretien” et le “Carnet Rapport de Vente” font partie intégrantes du motocycle et donc rester joints aussi au même en cas de revente. Cette motocyclette utilise des éléments projetés et realizés grace à systèmes et technologies d’avanguard et expérimentés dans les competitions. Dans les motocyclette de competition, chaque détail est vérifié après toutes les races pour garantir les meilleur performances. Pour le correct fonctionnement de la motocyclette, c’est nécessaire suivre le tableau de control et maintien à la page 286-292. PRESENTAZIONE Benvenuti nella famiglia motociclistica Husqvarna! La Vostra nuova motocicletta Husqvarna é stata progettata e costruita per essere la migliore della sua categoria. Le istruzioni di questo manuale sono state preparate per fornire una guida semplice e chiara alla manutenzione del motociclo. Per ottenere da esso le migliori prestazioni, si raccomanda di seguire attentamente quanto riportato su questo manuale. In esso sono racchiuse le istruzioni per effettuare le necessarie operazioni di manutenzione. Le informazioni riguardanti le riparazioni o le manutenzioni più specifiche o di maggiore entità sono contenute nel Manuale di Servizio Husqvarna che è possibile richiedere con il n° di codice riportato alle pagine 262, 264, 266. Interventi di questo genere richiedono il lavoro di meccanici esperti e l’uso di apposite attrezzature. Il Vostro Concessionario Husqvarna ha i ricambi originali, l’esperienza e tutte le attrezzature necessarie per renderVi un ottimo servizio. Ricordare infine che il “Manuale di uso e manutenzione” ed il “Libretto di registrazione vendita” devono considerarsi parti integranti del motociclo e come tali rimanere allegati allo stesso anche in caso di rivendita. Questo motociclo utilizza componenti progettati e realizzati grazie a sistemi e tecnologie d’avanguardia e sperimentati nelle competizioni. Nelle motociclette da competizione ogni particolare é verificato dopo ogni gara al fine di garantire sempre le migliori prestazioni. Per il corretto funzionamento del motociclo é necessario attenersi alla tabella di controllo e manutenzione riportata a pag. 286-292. PRESENTATION Welcome to the Husqvarna motorcycling Family! Your new Husqvarna motorcycle is designed and manufactured to be the finest in its field. The instructions in this book have been prepared to provide a simple and understandable guide for your motorcycle’s operation and care. Follow the instructions carefully to obtain maximum performance and your personal motorcycling pleasure. Your owner’s manual contains instructions for owner care and maintenance. Information covering repair of major units such as engine, transmission, etc. is provided in the Husqvarna Service Manual. The information concerning details or main work of repair or maintenance are described in the Husqvarna Service Manual. This manual is available upon request by stating the code number set on pages 262, 264, 266.Work of this kind requires the attention of a skilled mechanic and the use of special tools and equipment. Your Husqvarna dealer has the facilities, experience and original parts necessary to properly render this valuable service. This “Owner’s Manual” and the “Purchase Registration Booklet” are parts and parcels of the motorcycle, hence, they have to remain with the motorcycle even when sold to another user. This motorcycle uses components designed thanks to systems and state of the art technologies which are thereafter tested in competition. In competition motorcycles, every detail is verified after each race in order to always guarantee better performance. For correct functioning of the vehicle, it is necessary to follow the maintenance and control table found on page 286-292.

5 EINFÜHRUNG Ein Willkommen in der Familie der Motorradfahrer Husqvarna! Ihr neues Motorrad Husqvarna ist so entworfen und hergestellt worden, um das beste in seiner Klasse darzustellen. Die Anweisungen in diesem Handbuch sind vorbereitet worden, um Ihnen eine einfache und klare Anleitung für die Wartung des Motorrades zu geben. Wenn Sie den Anweisungen dieses Handbuches genau folgen, werden Sie die besten Leistungen mit dem Motorrad erzielen. In diesem Handbuch finden Sie die Instruktionen für die notwendigen Arbeitsgänge für die Wartung. Anweisungen für Reparaturen und Wartungen besonderer Natur oder grösserer Ausmasse sind in dem Reparaturhandbuch Husqvarna enthalten. Die Informationen bezüglich spezifischere Reparationen oder Wartungen, oder Reparationen oder Wartungen größeren Ausmaßes, sind in den Husqvarna Dienst-Betriebsanleitungen enthalten, die mit den auf den Seite 262, 264, 266. angegebenen Codenummern angefordert werden können. Eingriffe dieser Art erfordern den Einsatz erfahrener Arbeiter sowie entsprechende Ausrüstungen.Ihr Vertragshändler Husqvarna hat die Original-Ersatzteile, die Erfahrung und alle notwendigen Ausrüstungen, um Sie bestens zu bedienen. SCHLIEßLICH ERINNERN, DAß DER BETREBSANLEITUNG" UND DIE " KAUF- ANMELDUNG HEFT" MUß INTEGRIERENDE GEBURTEN DES MOTORRADES BETRACHTET WERDEN UND DESHALB MÜSSEN SIE IMMER DAS FAHRZEUG BEGLEITEN, BEI AUCH VERKAUF. Dieses Motorrad montiert bildend das sie gezeichnet wurden und es verwirklicht wurden danke zu Systemen und Technologien von Avantgarde und daß sie in den Wettkämpfen versucht wurden. Um immer die besten Leistungen garantieren zu können, in dieser Typ von Motorrädern jedes besondere es wird nach jedem Wettkampf kontrolliert. Für das korrekte Funktionieren des Motorrades ist er notwendig den Hinweisen, die auf der Tabelle von Kontrolle und Wartung (zu Seite 287- 293 sehen) sind, zu folgen. PRESENTACION Bienvenidos a la familia motociclista Husqvarna! Su nueva motocicleta Husqvarna ha sido proyectada y fabricada para destacar en su categoría. Las instrucciones de este manual han sido preparadas para brindar una guía sencilla y clara para el mantenimiento de la motocicleta Para obtener de la misma las mejores prestaciones, se recomienda seguir atentamente todo lo que se explica en este manual. Aquí se encuentran las instrucciones para efectuar las operaciones necesarias de mantenimiento. Las informaciones que se refieren a las reparaciones o a un mantenimiento más específico se encuentran en el Manual de Servicio Husqvarna. Las informaciones relativas a arreglos o mantenimiento más especificos o de mayor entidad están indicadas en el manual de Servicio de Husqvarna que es posible pedir con el n. de código indicado a las pág. 263, 265, 267. Intervenciones de esta clase requieren el trabajo de mecánicos expertos y el uso de herramientas especiales. Su Concesionario Husqvarna tiene los recambios originales, la experiencia y todas las herramientas necesarias para brindarle el mejor servicio. Recordar por fin que el "Manual de uso y mantenimiento" y el "Manual de registro de venta" tienen que considerarse partos integrantes del motociclo y como tales también quedar alegados al mismo en caso de reventa. Esta motocicleta utiliza particular dibujados y realizados gracias a sistemas y a tecnologías de punta y experimentados en las competiciones. En las motocicletas de competición cada detalle es averiguado después de cada competición para siempre garantizar las mejores prestaciones. Por el correcto funcionamiento del motociclo, es necesario atenerse al tablero de control y manutención indicado a pág.287-293.

6 AVVERTENZE IMPORTANTI 1) I modelli TE e TC sono motocicli DA COMPETIZIONE garantiti esenti da difetti di funzionamento; la tabella di manutenzione consigliata per uso agonistico è riportata a pagina 286 l modelli SM 400-450R possono essere utilizzati, in alternativa: IMPORTANT NOTICES 1) The TE and TC models are guaranteed COMPETITION motorcycles exempt from functional defects, the suggested maintenance table for competition use is shown on page 286 The SM 400- 450R models can be used, alternatively: AVIS IMPORTANT 1) les modèles TE et TC êtes motocycles DE COMPÉTITION et ils sont garantis exempté par défauts de fonctionnement; le tableau d'entretien conseillé pour usage sportif se trouve à la page 286 Les modèles SM 400 - 450R peut être utilisé, en alternative:

7 WICHTIGE ANWEISUNGEN 1) die WETTBEWERB Motorräder Modelle TE und TC garantierten von Funktionsstörungen frei; die von Wartung geratene Tabelle für wettkämpferischen Gebrauch ist zur Seite 287 Das Motorrad modelliert SM 400 und 450R, es kann benutzt werden, als Alternative: ADVERTENCIAS IMPORTANTES 1) los motociclos DE COMPETICIÓN TE y TC son garantizados eximidos por funcionamientos defectuosos; el tablero de manutención aconsejado para uso agonístico se encuentra a página 287 Los modelos SM 400 - 450R puede ser utilizados, en alternativa: MOTOCROSS ENDURO SUPERMOTARD Anders Eriksson “450 class-enduro” WORLD CHAMPION

8 a) come motociclo DA COMPETIZIONE garantito esente da difetti di funzionamento; la tabella di manutenzione consigliata per uso agonistico è riportata a pagina 292 oppure b) come motociclo STRADALE e pertanto COPERTO da garanzia a condizione che vengano TASSATIVAMENTE rispettate le prescrizioni della tabella di manutenzione riportata a pagina 292. Questo motociclo non é stato studiato per percorrere lunghi tragitti con il motore sempre al massimo dei giri come può avvenire in occasione di lunghi trasferimenti stradali o autostradali. Lunghi tragitti a pieno gas possono comportare gravi danni al motore. Questo motociclo non é stato progettato per uso urbano e non é dotato di elettroventola e termostato. Lunghe soste al semaforo con il motore acceso possono causare un surriscaldamento di quest’ultimo con l’ebollizione dell’acqua del radiatore. Questo motociclo presenta un assetto studiato per le competizioni e quindi garantisce il massimo delle prestazioni con il solo pilota . Se ne sconsiglia pertanto l’uso, in fuoristrada o in pista, con il passeggero. Tenere comunque SEMPRE presente che questi motocicli sono stati progettati per un impiego prettamente agonistico, in condizioni di utilizzo ben diverse da quelle che si presentano in caso di uso abitualmente stradale. a) as a guaranteed COMPETITION motorcycle exempt from functional defects, the suggested maintenance table for competition use is shown on page 292 or b) as a ROAD motorcycle and thus COVERED by guarantee on the condition that the prescribed maintenance table on page 292 is EXACTLY respected. This motorcycles was not designed for long trips with the engine always at maximum rpm as can occur whilst travelling on roads or highways. Long trips at full throttle can cause severe damage to the engine. This motorcycles was not designed for urban use and is not equiped with a cooling fan and thermostat. Long stops at the traffic lights can cause overheating and the boiling of radiator water. This motorcycles is setup for competition use and therefore guarantees maximum performance with the rider alone. It is thereby not recommended to use the vehicle on circuits or off-road with a passenger. ALWAYS keep in mind that these motorcycles have been designed strictly for competition use, that is, for conditions of usage very different from those presented on the road. a) comme motocycle PAR COMPÉTITION garantie exempté de défauts de fonctionnement; le tableau d'entretien conseillé pour usage sportif est reporté à la page 292 ou c) comme motocycle ROUTIER et donc COUVERT par garantie à la condition que les prescriptions du tableau d'entretien qu'il se trouve à la page 292 soient respectées SCRUPULEUSEMENT. Cette motocyclette n’était pas projeté pour parcourir longs trajets avec le moteur toujours au maximum des tours comme peut se passer en occasion des longs trajets sur routes ou autoroutes. Longs trajets au plein gaz peuvent causer des dégats au moteur. Cette motocyclette n’était pas projeté pour l’emploi urbain et n’est pas fourni de électro- ventilateur et thermostat. Longs stationnements au sémaphore avec le moteur brulant peuvent provoquer un surchauffage du moteur avec l’ébullition de l’eau dans le radiateur. Cette motocyclette présent un setup pour les competitions et donc le maximum des performances sont garantis avec seulement un pilote. L’utilisation dans les circuits ou tout terrain avec un passager n’est pas conseillé. Rappeler TOUJOURS que ces motocyclettes ont été projetées pour usage sportif où les conditions sont très différentes de celles d'un usage routier normal.

9 a) wie WETTBEWERB Motorrad und also garantiert frei von Funktionsstörungen; die Tabelle von Wartung, die für wettkämpferischen Gebrauch beraten wird, ist zur Seite 293 in dieser Fall oder b) wie STRAßEN Motorrad und also Garantie DECKE, unter Bedingung, die ihr ABSOLUT die Hinweise von der Tabelle von Wartung beachtet werdet, die es zu Seite 293 ist. Dieses Motorrad wurde nicht ausgedacht, um immer höchstens einige Drehungen lange Reisen mit dem Motor vorzunehmen, wie es anläßlich langer Verschiebungen auf Straßen oder Autobahnen geschehen kann. Die langen Reisen in diese Bedingungen können zum ernste Schäden verursachen Motor. Dieses Motorrad wurde nicht für einen städtischen Gebrauch gelernt und also ist es unversorgt von Elektrobelüfter und Thermostat. Lange Haltestellen zur Verkehrsampel mit dem entzündeten Motor sie können eine Überheizung von dieses letzten verursachen, sie verursachen hier deshalb Wasser in den Heizkörpern kochen. Dieses Motorrad wurde für die Wettkämpfe und den Abschluß gelernt es garantiert die besten Leistungen mit dem einzigen Fahrer. Sie rät ab deshalb sie mit dem Passagier benutzen, sowohl auf Straße, daß ins geländegängige. IMMER erinnern, daß diese Motorräder für die Wettkämpfe geplant wurden, das heißt für einen sehr verschiedenen Gebrauch von jenes Straßen. a) como motociclo DE COMPETICIÓN garantizada eximida por funcionamientos defectuosos; el tablero de manutención aconsejado para uso agonístico se encuentra a página 293 0 bien b) como motociclo PARA USO VIAL y por tanto CUBIERTO por garantía a condición que sean respetadas ESCRUPULOSAMENTE las prescripciones del tablero de manutención que se encuentran a página 293. Este motociclo no ha sido estudiado para recorrer largos trayectos con el motor a lo sumo de las vueltas como puede ocurrir con ocasión de largos traslados viales o de autopista. Largos trayectos a lleno gas pueden comportar graves daños al motor. Este motociclo no ha sido planeado por un empleo urbano y no es dotado de electroventilador y termostato. Largas paradas al semáforo con el motor encendido pueden causar un sobrecalentamiento de este último con la ebullición del agua en el radiador. Este motociclo ha sido estudiado por las competiciones y por lo tanto sólo garantiza lo máximo de las prestaciones con el piloto. Desaconseja por tanto el empleo, en todoterreno o en pista, con el pasajero. SIEMPRE recordar que estos motociclos han sido planeados por un empleo agonístico, es decir por condiciones de empleo bien diferente de las que se presentan en caso de empleo vial.

10 Per mantenere la “Garanzia di Funzionamento” del veicolo, il Cliente deve seguire il programma di manutenzione indicato sul libretto di uso e manutenzione eseguendo i tagliandi presso le officine autorizzate HUSQVARNA. Il costo per la sostituzione dei pezzi e per la manodopera necessaria per rispettare il piano di manutenzione, è a carico del Cliente. NOTA: la garanzia DECADE in caso di noleggio del motociclo Note ● Le indicazioni di destra e sinistra si riferiscono ai due lati del motociclo rispetto al senso di marcia. ● Z: n° denti ● A: Austria AUS: Australia B: Belgio BR: Brasile CDN: Canada CH: Svizzera D: Germania E: Spagna F: Francia FIN: Finlandia GB: Gran Bretagna I: Italia J: Giappone USA: Stati Uniti d’America ● Dove non diversamente specificato, i dati e le prescrizioni si riferiscono a tutte le Nazioni. In order to maintain the vehicle’s “Guarantee of Functionality”, the client must follow the maintenance program indicated in the user’s manual by carrying out maintenance checks at authorized HUSQVARNA dealers. The cost for substituting parts and for the labour necessary in order to respect the maintenance plan, is charged to the client. NOTE: the guarantee is EXTINGUISHED in the case where the motorcycle is rented. Note ● References to the “left” or “right” of the motorcycle are in the sense of a person facing forwards. ● Z: number of teeth ● A: Austria AUS: Australia B: Belgium BR: Brazil CDN: Canada CH: Switzerland D: Germany E: Spain F: France FIN: Finland GB: Great Britain I: Italy J: Japan USA: United States of America ● Where not specified, alla the data and the instructions are referred to any and all countries. Pour maintenir la "Garantie de Fonctionnement" du véhicule, le Client doit suivre le programme d'entretien indiqué sur le livret d'usage et entretien en exécutant les coupons près des ateliers autorisés HUSQVARNA. Le coût pour la substitution des bouts et pour la main-d'oeuvre nécessaire pour respecter l'étage d'entretien est à la charge du Client. NOTE: la garantie DÉCHOIT en cas de location du motocycle. Avis ● Les indications “droite” et “gauche” se refèrent aux deux côtés du motocycle par rapport au sens de marche. ● Z: numéro dents ● A: Autriche AUS: Australie B: Belgique BR: Brasile CDN: Canada CH: Suisse D: Allemagne E: Espagne F: France FIN: Finlande GB: Grand Bretagne I: Italie J: Japon USA: Etas Units d’Amerique ● Si non différemment spécifié, les données et les instructions sont valables pour tous les pays.

11 Para mantener la "Garantía de Funcionamiento" del vehículo, el Cliente tiene que seguir el programa de manutención indicado sobre el manual de uso y mantenimiento ejecutando los cupones cerca de los talleres lícitos HUSQVARNA. El coste por la sustitución de los particulares y por la mano de obra necesaria para respetar el plan de manutención, está a cargo del Cliente. NOTA: la garantía DECAE en caso de alquiler del motociclo. Nota ● Las indicaciones de la derecha y la izquierda hacen referencia a los dos lados de la moto con respecto al sentido de marcha. ● Z: nùmero dientes ● A: Austria AUS: Australia B: Bélgica BR: Brasil CDN: Canadà CH: Suiza D: Alemania E: España F: Francia FIN: Finlandia GB: Gran Bretaña I: Italia J: Japòn USA: Estados Unidos ● A falta de indicaciones específicas, los datos y las instrucciones se refieren a todos los Países. Um die "Garantie von Funktionieren" des Fahrzeuges zu erhalten, muß der Kunde dem Programm von Wartung folgen das auf ihn auf dem Libretto von Gebrauch und Wartung gezeigt wird, da führt es die bei den Werkstätten genehmigt HUSQVARNA vorgesehenen Abschnitte aus. Der Preis für den Ersatz der Stücke und um den Plan von Wartung zu beachten, ist er zu Lasten der Kunde für die notwendige Arbeitskräfte. ZUR BEACHTUNG: die Garantie verfällt bei Vermietung des Kraftrades. Note ● Die Angaben, rechts und links, beziehen sich auf die beiden Motorradseiten in Bezug auf die Fahrtrichtung ● Z: Zähne nummer ● A: Österreich AUS: Australien B: Belgien BR: Brasilien CDN: Kanada CH: Schweize D: Deutschland E: Spanien F: Frankreich FIN: Finnland GB: Groos Britan I: Italien J: Japan USA: Vereinigte Staten von Amerika ● Wenn nicht anders angegeben, beziehen sich die Daten und Vorschriften auf alle Länder.
