2000-2003 Husqvarna SM 125 S Service & Repair Manual

Variante al manuale di officina N° 800094729 Variant to the workshop manual N° 800094729 Variante au manuel d’atelier N° 800094729 Variante zum Werkstatthandbuch N° 800094729 Variante al manual de taller N° 800094729 DUAL PURPOSE WRE 125/2004 SM 125 S/2004 Part. N. 8000A2918 MANUALE D’OFFICINA WORKSHOP MANUAL MANUEL D’ATELIER WERKSTATTHANDBUCH MANUAL DE OFICINA http://husqy.forumsactifs.com

La MV Agusta Motorcycles S.P.A. - Varese declina qualsiasi responsabilità per eventuali errori in cui può essere incorsa nella compilazione del presente manuale e si riserva il diritto di appor- tare qualsiasi modifica richiesta dallo sviluppo evolutivo dei propri prodotti. Le illustrazioni ripor- tate sono indicative e potrebbero non corrispondere esattamente al particolare trattato. É vietata la riproduzione anche parziale della presente pubblicazione senza autorizzazione scritta. I motocicli partecipanti a competizioni di qualunque genere sono esclusi da ogni garanzia, in tutte le le loro parti. To the best knowledge of MV Agusta Motorcycles S.p.A. - Varese, Inc. the material contai- ned herein is accurate as of the date this pubblication was approved for printing. Cagiva Motor S.p.a. - Varese, Inc. reserves the right to change specifications, equipment, or designs at any time without notice and without incurring obligation. Illustrations in this manual are merely for demonstration purposes and could not exactly match the detail described.No part of this manual can de reproduced without permission in writing of the copyright holder. All the motorcycles and their detailed parts taking part in copetitions of any type are excluded from the guarantee. MV Agusta Motorcycles S.p.A. - Varese décline toute résponsabilité pour erreurs évuntuelles commises pendant la rédaction du manuel et question et se réserve le droit d’apporter tous les perfectionnements nécessaires sans avis préalable. Les illustrations gravées dans ce manuel ne sont qu’à titre idicatif et pourraient ne pas correspondre au détail traité. Le copiage partiel ou totale de ce manuel sans autorisation écrite est strictement interdit. Les motocycles et leur détails participant à des compétitions sont exclu de toute garantie. Die MV Agusta Motorcycles S.p.A. - Varese lehnt jegliche Verantwortung für eventuelle Fehler ab, welche bei der Zusammenstellung dieses Handbuches entstanden sein können und behält sich ferner das Recht vor, alles, was sich an Änderungen durch die Weiterentwicklung ihrer Produkte ergeben sollte, in diesem Hendbuch anzuführen. Die wiedergegebenen Darstellungen sind indikativ und Könnten nicht genau dem betreffenden Teil entsprechen. Die Reproduktion, auch teilweise, der vorliegenden Harausgabe ohne vorheriger schriftlicher Genehmigung ist untersagt. Die an den Wettrennen jeder Art teilnehmenden Motorräder sind in allen deren Teilen von jeglicher Garantie ausgeschlossen. MV Agusta Motorcycles S.p.A. - Varese no se responsabiliza por los errores debidos a la compilación del presente manual y se reserva el derecho de aportar toda modificación necesa- ria para el desarrollo evolutivo de sus productos. Las ilustraciones presentadas son indicativas y pueden no corresponderse exactamente con la pieza tratada. Se prohibe la reproducción, también parciel, de la presente publicación sin autorización por escrito. Las motocicletas que participan en competiciones de cualquier clase están excluidas de cualquier garantia, en todas sus partes. http://husqy.forumsactifs.com

Variante al manuale di officina N° 800094729 Variant to the workshop manual N° 800094729 Variante au manuel d’atelier N° 800094729 Variante zum Werkstatthandbuch N° 800094729 Variante al manual de taller N° 800094729 DUAL PURPOSE WRE 125/2004 SM 125 S/2004 Part. N. 8000A2918 MANUALE D’OFFICINA WORKSHOP MANUAL MANUEL D’ATELIER WERKSTATTHANDBUCH MANUAL DE OFICINA http://husqy.forumsactifs.com

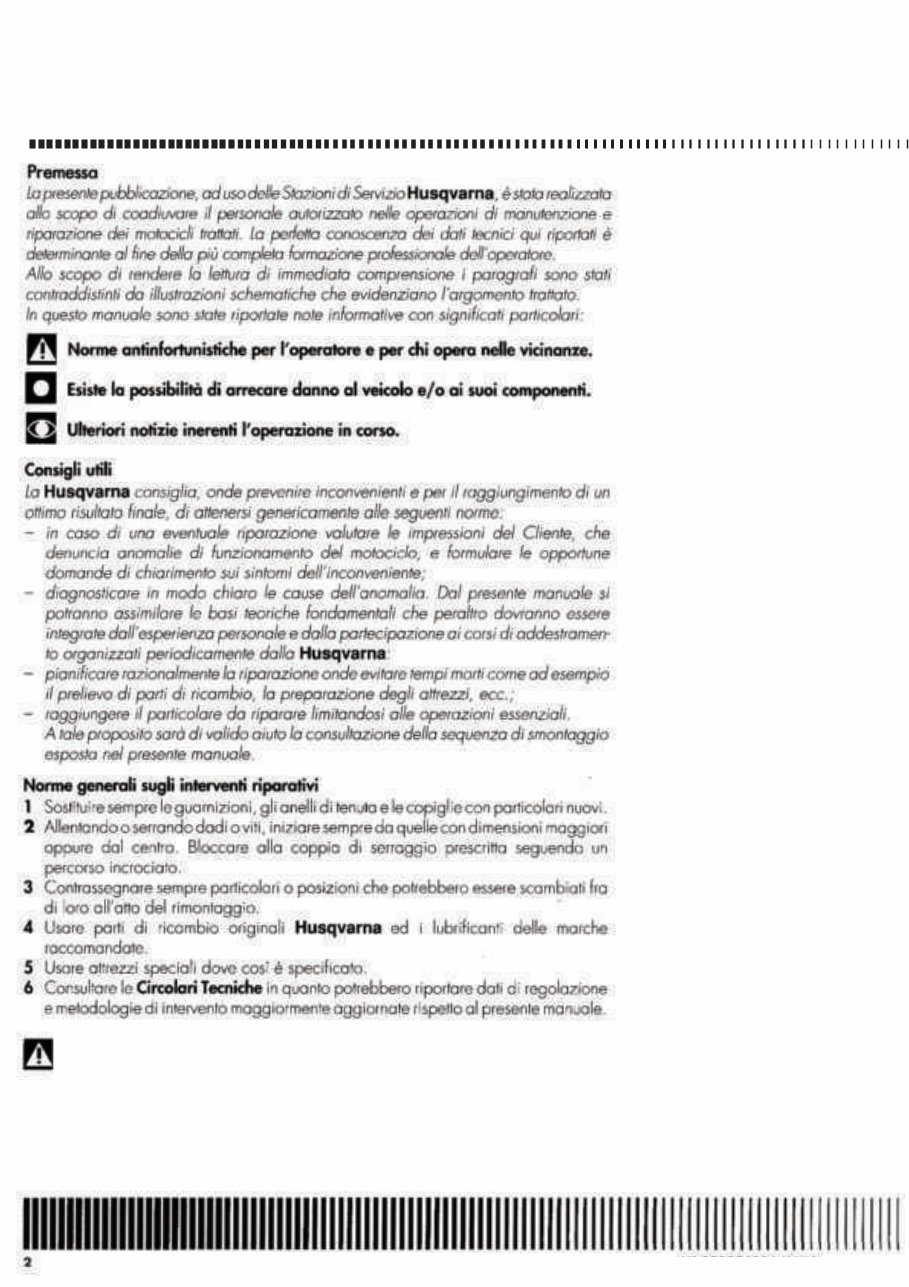

N° 8000A2918 (03-04) IMPORTANTE: Tutte le moto partecipanti a gare o competizioni di qualunque genere, sono escluse da ogni garanzia in tutte le loro parti. ● Le indicazioni di destra e sinistra si riferiscono ai due lati del motociclo rispetto al senso di marcia. ● Z: n° denti ● A: Austria AUS: Australia B: Belgio BR: Brasile CDN: Canada CH: Svizzera D: Germania E: Spagna F: Francia FIN: Finlandia GB: Gran Bretagna I: Italia J: Giappone, USA: Stati Uniti d’America ● Dove non diversamente specificato, i dati e le prescrizioni si riferiscono a tutte le Nazioni. IMPORTANT: All the motorcycles (and their parts) entering competi- tions of any kind are excluded from the guarantee. ● References to the “left” or “right” of the motorcycle are in the sense of a person facing forwards. ● Z: number of teeth ● A: Austria AUS: Australia B: Belgium BR: Brazil CDN: Canada CH: Switzerland D: Germany E: Spain F: France FIN: Finland GB: Great Britain I: Italy J: Japan USA: United States of America ● Where not specified, all the data and the instructions are referred to any and all countries. IMPORTANT: La garantie tombe pour les motos participant à compéti- tions de tout genre. Il en est de même pour leur parties. ● Les indications “droite” et “gauche” se refèrent aux deux côtés du motocycle par rapport au sens de marche. ● Z: numéro dents ● A: Autriche AUS: Australie B: Belgique, BR: Brasile CDN: Canada, CH: Suisse D: Allemagne E: Espagne F: France FIN: Finlande GB: Grand Bretagne I: Italie J: Japon USA: Etas Units d’Amerique ● Si non différemment spécifié, les données et les instructions sont vala- bles pour tous les pays. WICHTIG: Alle an Sportrennen jeder Art teilnehmenden Motorräder sind von jeder Garantie für alle Teile ausgeschlossen. ● Die Angaben, rechts und links, beziehen sich auf die beiden Motorradseiten in Bezug auf die Fahrtrichtung. ● Z: Zähne nummer ● A: Österreich AUS: Australien B: Belgien BR: Brasilien CDN: Kanada CH: Schweize D: Deutschland E: Spanien F: Frankreich FIN: Finnland GB: Groos Britan I: Itelien J: Japan USA: Vereinigte Staten von Amerika, ● Wenn nicht anders angegeben, beziehen sich die Daten und Vorschriften auf alle Länder. IMPORTANTE: Todas las motocicletas que participan a carreras o bien a competiciones de cualquier tipo, son excludidas de todas garan- tias en todas cuantas sus partes. ● Las indicaciones de la derecha y la izquierda hacen referencia a los dos lados de la moto con respecto al sentido de marcha.. ● Z: nùmero dientes ● A: Austria AUS: Australia B: Bélgica BR: Brasil CDN: Canadà CH: Suiza D: Alemania E: España F: Francia FIN: Finlandia GB: Gran Bretaña I: Italia J: Japòn USA: Estados Unidos ● A falta de indicaciones específicas, los datos y las instrucciones se refieren a todos los Países. http://husqy.forumsactifs.com

Manuale di officina Workshop Manual Manuel d'Atelier Werkstatthandbuch Manual de oficina Variante al manuale di officina N° 800094729 Variant to the workshop manual N° 800094729 Variante au manuel d’atelier N° 800094729 Variante zum Werkstatthandbuch N° 800094729 Variante al manual de taller N° 800094729 DUAL PURPOSE WRE 125/2004 SM 125 S/2004 Copyright by MV Agusta Motorcycles S.p.A. Servizio Assistenza Tecnica Via Nino Bixio, 8 21024 Cassinetta di Biandronno (VA) - Italy Telefono ++39-0332-254111 Telefax ++39-0332-756509 www.husqvarna.it 1° Edizione - 1st Edition - 1ère édition - 1. Auflage - 1° Edición Stampato in Italia - Printed in Italy - Imprimé en Italie - In Italien gedruckt - Impreso en Italia Stampato N°- Print No. - Imprimé N. - Druckschriff Nr. - Impreso N. 8000A2918 VALIDITÀ (dalla matricola) - VALIDITY (from vehicle identification number) - VALIDITE (du matricule) - GÜLTIGKEIT (von der Kennummer) - VALIDEZ (desde la matrícula) WRE 125: ZCGH300AA4V003622 SM 125 S: ZCGH300AB4V003622 N° 8000A2918 (03-04) http://husqy.forumsactifs.com

N° 8000A2918 (03-04) AVVERTENZA CARBURANTE — A temperature inferiori a –5°C rifornire il serbatoio carburante con miscela all’1% in luogo della sola benzina. — Non avviare il motore con la batteria disinserita dai cavi di collegamento dell’impianto elettrico; si danneggerebbero le lampade spia e quella di posizione. http://husqy.forumsactifs.com

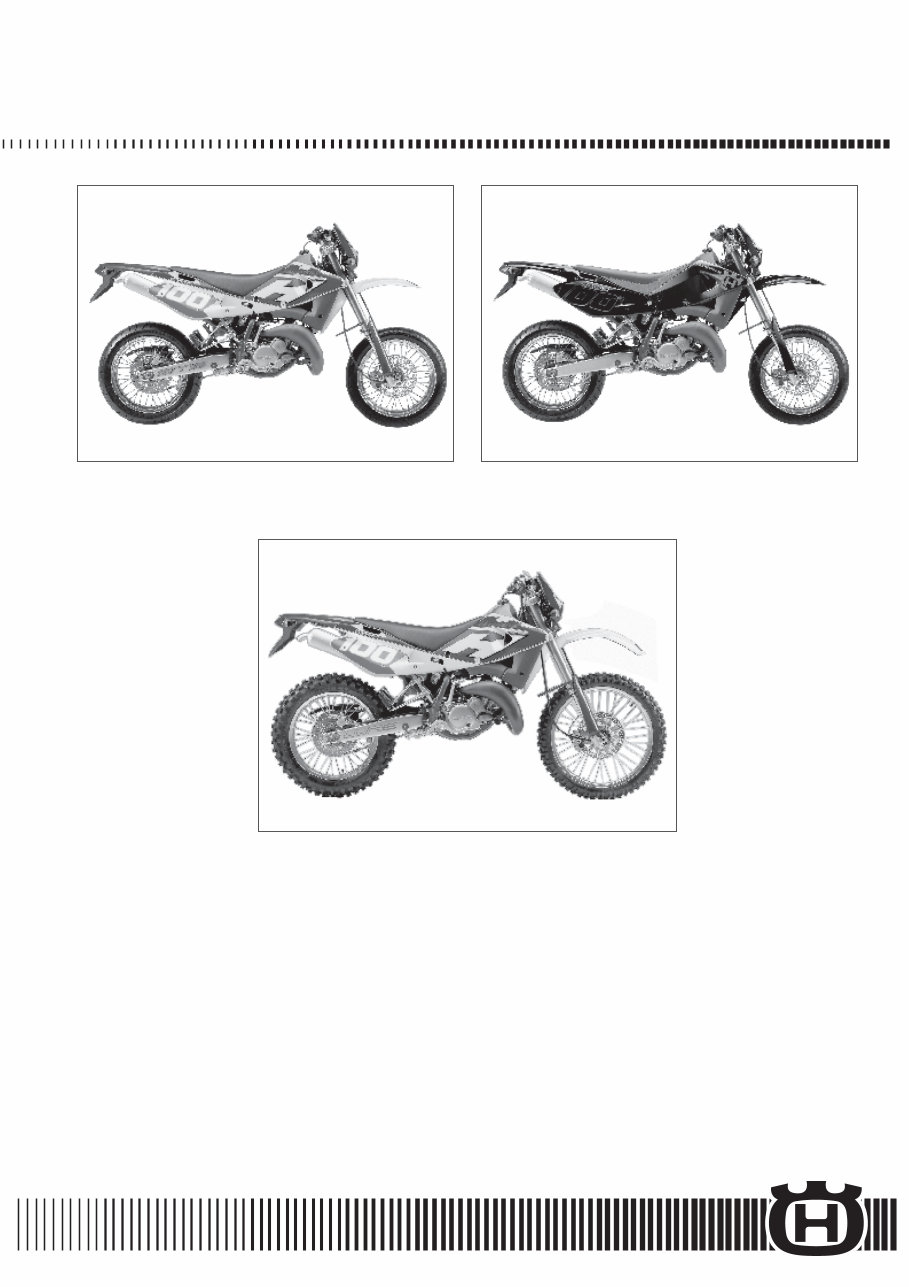

Ove non diversamente specificato i dati e le prescrizioni si intendono validi per tutti i modelli. Unless otherwise specified, data and figures refer to all models. Si rien n'est spécifié, les données et les prescriptions se réfèrent à tous les modèles. Falls nicht anders angegeben sind die technischen Daten und Anweisungen für sämtliche Modelle gültig. Si no se especifica de otra manera, los datos y las prescripciones son válidos para todos los modelos. SMS 125 N° 8000A2918 (03-04) 7 WRE 125 SMS 125 http://husqy.forumsactifs.com

N° 8000A2918 (03-04) Sommario Sezione Generalità ............................................................A Manutenzione ......................................................B Inconvenienti e rimedi ............................................C Registrazioni e regolazioni ....................................D Operazioni generali ..............................................E Scomposizione motore ..........................................F Revisione motore ..................................................G Ricomposizione motore ..........................................H Telaio, sospensioni e ruote ......................................I Freni ....................................................................L Impianto elettrico ..................................................M Raffreddamento motore ........................................N Valvola di scarico H.T.S. ........................................O Attrezzatura specifica ..........................................W Coppie di serraggio ..............................................X Summary Section General ................................................................A Maintenance ........................................................B Troubles and remedies ..........................................C Adjustments ..........................................................D General operations ................................................E Engine disassembly ................................................F Engine overhaul ....................................................G Engine reassembly ................................................H Frame, suspensions and wheels................................I Brakes ..................................................................L Electric system ......................................................M Engine cooling system ..........................................N H.T.S.exhaust valve ..............................................O Specific tools........................................................W Torque wrench settings ..........................................X 8 http://husqy.forumsactifs.com

N° 8000A2918 (03-04) A.3 GENERALITÄ GENERAL NOTES GENERALES ALLEGEMEINES GENERALIDADES Moteur ........................................................................A.8 Alimentation ................................................................A.8 Graissage ....................................................................A.8 Refroidissement ............................................................A.8 Allumage......................................................................A.8 Demarrage ..................................................................A.8 Transmission ................................................................A.8 Freins ..........................................................................A.8 Chassis ........................................................................A.8 Suspensions ..................................................................A.8 Roues ..........................................................................A.8 Pneus ..........................................................................A.8 Installation electrique ....................................................A.8 Prestations ....................................................................A.9 Poids ............................................................................A.9 Dimensions ..................................................................A.9 Table de ravitaillements..................................................A.9 Motor ........................................................................A.12 Alimentación ..............................................................A.12 Lubricación ................................................................A.12 Refrigeración ..............................................................A.12 Encendido ..................................................................A.12 Puesta en marcha ........................................................A.12 Transmision ................................................................A.12 Frenos ........................................................................A.12 Bastidor ......................................................................A.12 Suspensiones ..............................................................A.12 Ruedas ......................................................................A.12 Neumaticos ................................................................A.12 Sistemma electrico ......................................................A.12 Prestaciones ................................................................A.13 Pesos..........................................................................A.13 Dimensiones ..............................................................A.13 Capacidades ..............................................................A.13 Motor ........................................................................A.10 Speisung ....................................................................A.10 Schmierung ................................................................A.10 Kühlung......................................................................A.10 Zündung ....................................................................A.10 Anlauf ........................................................................A.10 Kraftuebertragung ......................................................A.10 Bremsen ....................................................................A.10 Rahmen ......................................................................A.10 Aufhängungen ............................................................A.10 Räder ........................................................................A.10 Reifen ........................................................................A.10 Elektrische anlage........................................................A.10 Leistungen ..................................................................A.11 Gewichte ....................................................................A.11 Dimensionen ..............................................................A.11 Nachfuellungen ..........................................................A.11 http://husqy.forumsactifs.com

N° 8000A2918 (03-04) A.4 MOTORE Monocilindrico 2 tempi con aspirazione lamellare nel basamento e valvola H.T.S. a comando elettronico sullo scarico. Alesaggio ................................................................54 mm Corsa ...................................................................54,5 mm Cilindrata .........................................................124,82 cm 3 Rapp. di compressione (a luci chiuse) .............................8,8:1 ALIMENTAZIONE Aspirazione regolata da valvola a lamelle. DIAGRAMMA DISTRIBUZIONE TRAVASO: ...............................................................114° SCARICO: ...............................................................175° Carburatore .......................................................... Dell'Orto PHBH 28 LUBRIFICAZIONE MOTORE Mediante miscelatore automatico. CAMBIO e TRASMISSIONE PRIMARIA Mediante l'olio contenuto nel basamento. RAFFREDDAMENTO A liquido con circolazione mediante pompa. Due radiatori, sul- la parte anteriore del gruppo termico. ACCENSIONE Elettronica. Marca ...............................................................KOKUSAN Anticipo accensione:..1,5 mm (corsa del pistone prima del P.M.S., corrispondenti a 17° prima P.M.S.) Candela ..............tipo “NGK” BR9 EG/”CHAMPION” QN 84 Distanza elettrodi ....................................................0,6 mm AVVIAMENTO A pedale TRASMISSIONE Cambio in cascata con ingranaggi sempre in presa. Rapporto primaria ..................................Z 22/72= 1:3,272 Rapporti cambio 1ª ...........................................................Z 13/35=1:2,692 2ª ...........................................................Z 15/27=1:1,800 3ª ...........................................................Z 18/24=1:1,333 4ª ...........................................................Z 20/22=1:1,100 5ª ...........................................................Z 22/21=1:0,954 6ª ...........................................................Z 23/20=1:0,869 Rapporto secondaria (wre) ......................Z 13/49=1:3,769 Rapporto secondaria (sms) ......................Z 14/49=1:3,500 Catena di trasmissione ............REGINA 135 RX - 5/8” x 1/4” oppure DID 520-DS-5/8” x 1/4” Rapporti totali 1ª ........................................33,211 (wre) - 30,839 (sms) 2ª ........................................22,204 (wre) - 20,618 (sms) 3ª ........................................16,447 (wre) - 15,273 (sms) 4ª ........................................13,569 (wre) - 12,600 (sms) 5ª ........................................11,775 (wre) - 10,934 (sms) 6ª ..........................................10,727 (wre) - 9,960 (sms) Frizione ................................a dischi multipli in bagno d'olio FRENI Anteriore A disco fisso forato con comando idraulico e pinza flottante. Diametro tamburo ...................................................260 mm Pinza freno ............................................................BREMBO Area pastiglie ........................................................33,8 cm 2 Posteriore A disco fisso forato con comando idraulico e pinza flottante. Diametro tamburo ...................................................220 mm Pinza freno ............................................................BREMBO Area pastiglie ........................................................33,5 cm 2 TELAIO Doppia culla in tubi tondi di acciaio ad alta resistenza; telaietto posteriore removibile in acciaio. Angolo di sterzata ............................................45° per parte Angolo asse di sterzo .....................................................26° Avancorsa .............................................................104 mm SOSPENSIONI Anteriore Forcella teleidraulica a steli rovesciati e perno avanzato. Marca ............................................................MARZOCCHI Diametro steli ............................................................40 mm Escursione ruota anteriore (sull’asse scorrevoli) ............260 mm Posteriore Forcellone oscillante in acciaio con sospensione a leveraggi progressivi (sistema SOFT DAMP) e mono-ammortizzatore idraulico con molla elicoidale. Possibilità di regolazione del precarico della molla. Marca ammortizzatore ................SACHS (wre) PAIOLI (sms) Escursione verticale ruota posteriore ..290 mm (wre) 282 (sms) RUOTE Cerchio anteriore in lega leggera. Dimensioni ................................................1,60"x21" (wre) Dimensioni ................................................3,50"x17" (sms) Cerchio posteriore in lega leggera. Dimensioni ...............................................2,15"x18" (wre) Dimensioni ................................................4,25"x17" (sms) PNEUMATICI Anteriore Marca e tipo ........................“PIRELLI” MTR22 DRAGON EVO oppure “DUNLOP” D207-TL (58W) (sms) “PIRELLI” MT21 (wre) Dimensioni ............................................ 120/70-17” (sm) - 90/90-21” (wre) Pressione di gonfiaggio a freddo: solo pilota ............................................1,2 Kg/cm 2 (17,1 psi) con passeggero .....................................1,5 Kg/cm 2 (21,3 psi) Posteriore Marca e tipo ...................... “PIRELLI” MTR22 DRAGON EVO oppure “DUNLOP” D207-TL (66W) (sms) “PIRELLI” MT83 (wre) Dimensioni ..............150/60-17” (sms) - 120/90-18” (wre) Pressione di gonfiaggio a freddo: solo pilota ..........................................1,5 Kg/cm 2 (21,3 psi) con passeggero ..................................1,8 Kg/cm 2 (25,6 psi) GENERALITÀ http://husqy.forumsactifs.com
