GEHL DL Series Dynalift DL6 / DL8 / DL10 / DL12 Telescopic Handlers Parts Manual

DL SERIES Dynalift ® Telescopic Handlers Parts Manual Form No. 907878 Revision D February 2008 DL6 / DL8 / DL10 / DL12* *DL12 SN 50513 and before

6 H 4 0 J Y 0 3 2 0 1 7 2 Capacity Unit Number Boom Engine Type Reach Month Year (X=06, Y=07, etc.) Grease fittings and common attaching hardware, such as cotter pins, set screws, woodruff keys, screws, nuts, etc., are included in the parts list, indented below the parts it is associated with, but NOT illustrated, except where a particular routing or special fastening arrangement MUST be maintained. The hardware listed is for mounting purposes and is NOT included when the part is ordered for replacement. Part numbers for standard bolts are listed indented under the component being fastened, followed by abbreviations for washers/nuts. Standard attaching hardware torque values are pro- vided on the inside back cover. Unless otherwise specified, all cap screws are Grade 5, cadmium or zinc plated; hexagon nuts for Grade 5 cap screws or bolts are Grade 5. “Right” and “left” are determined from a position standing behind the unit and facing the direction of travel. GEHL Company reserves the right to make changes or improvements in the design or construction of any part of the unit without incurring the obligation to install such changes on any unit previously delivered. The table of contents pages show the page locations of various component groups on the machine. When ordering service parts, specify the correct part number, full description, quantity required, and the unit model and serial number. Model and serial numbers for this unit are stamped on a plate located inside the operator’s station. The serial number is also stamped on the top front frame. The following reference shows the breakdown of the serial number: Introduction DL Series Dynalift Gehl, Dynalift, Dynattach, Dynahandler and Dynacarrier are registered trademarks of Gehl Company. NOTE: This parts manual identifies standard and optional features for this model. Depending on the features of your machine, some of the items identified in the parts lists may, or may not be included with your machine. NOTE: DL12 units (SN 505313 and before) built after December 2007 are equipped with TIER 3 and newer engines; refer to Parts Manual #913272.

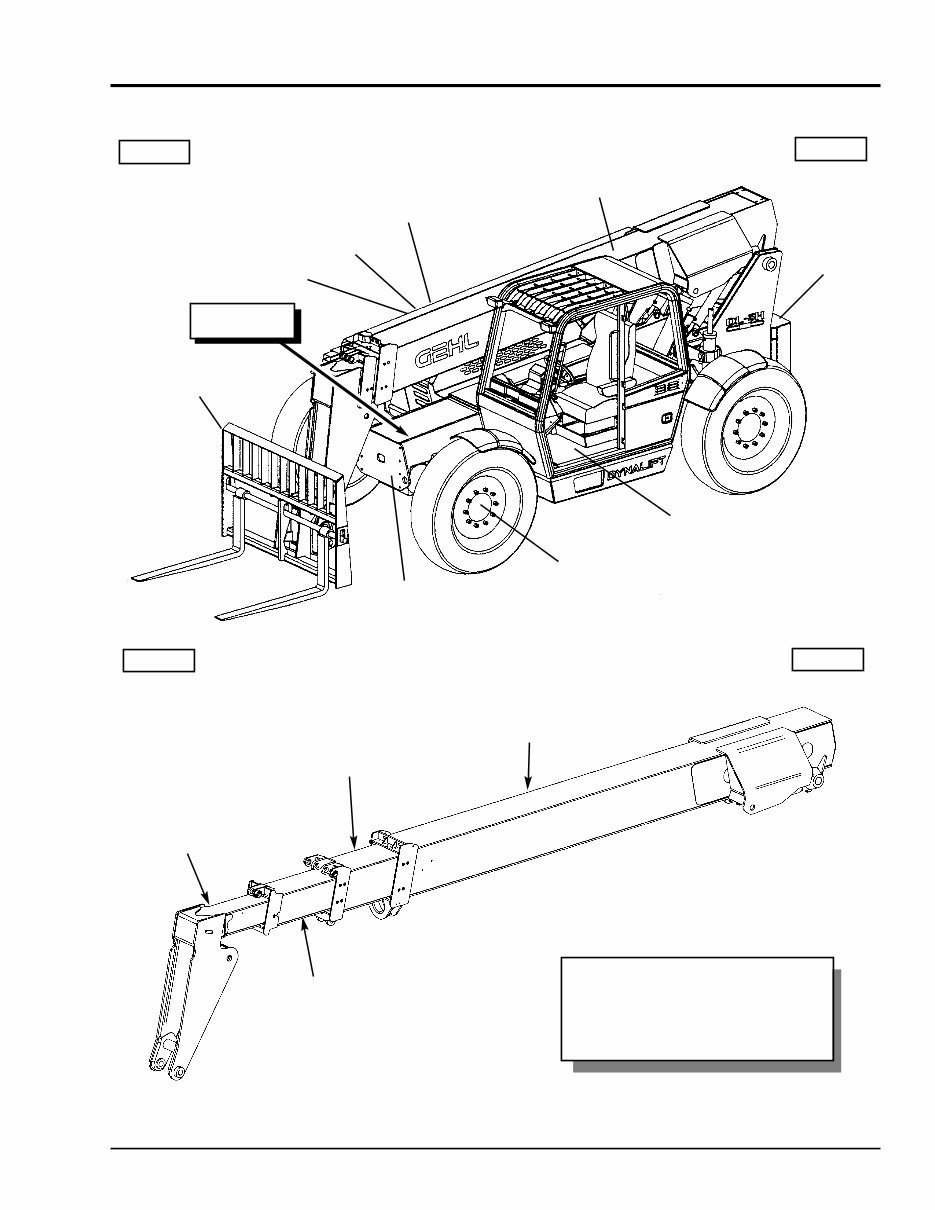

PRINTED IN U.S.A. 1 907878/DP0208 DL Series Dynalift Locator Reference Attachment Operator Station Transmission Hydraulics Axle Engine Boom Chassis Transfer Case LEFT RIGHT FRONT REAR Four-Section High Boom Shown (Three-section booms do not have a first or second intermediate section; they have only one intermediate section.) Outer Boom Inner Boom First Intermediate Boom Second Intermediate Boom Serial Number Stamped Here

907878/DP0208 2 PRINTED IN U.S.A. Table of Contents Page INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Inside Front Cover Locator Reference . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 Table Of Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 FILTERS Filters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 DECALS General Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 New Application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 Decal Locations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Load Chart Reference . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 OPERATOR’S STATION Cab . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 Front Glass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26 Windshield Wiper - Front . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28 Top Glass and Wiper (Early Style) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 Top Glass and Wiper (Later Style) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32 Left Glass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34 Rear Glass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36 Upper Door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40 Lower Door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44 Dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48 Heater - A/C Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52 A/C Condenser Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60 A/C Hoses, Compressor and Dryer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62 Steering Column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64 Console Tilt Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66 Brake Pedal Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68 Throttle Pedal Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70 Right Panel Plastic and Seat Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72 PERSONNEL WORK PLATFORM SYSTEM Personnel Work Platform - Cab Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74 Personnel Work Platform - Boom Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76 Radio Remote - Transmitter and Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78 CHASSIS Rear Access Door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80 Engine / Transmission Cover Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82 Battery Tray Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84 Hydraulic Tank Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86 Fuel Tank Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88 Outriggers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .90

PRINTED IN U.S.A. 3 907878/DP0208 Table of Contents Page ENGINE External Engine Components Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .90 Radiator Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96 Engine Air Cleaner Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100 Engine Muffler Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .106 TRANSFER CASE Transfer Case External Components . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .108 Transfer Case Assembly Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .110 TRANSMISSION External Transmission and Drive Shaft Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .114 Converter Housing Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .116 Case Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .118 Torque Converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .119 Charging Pump . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .120 Pump Drive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .121 Forward Low/High Shaft and Gears Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .122 Reverse/1st Shaft and Gears Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .126 2nd Shaft Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .130 Input Shaft Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .132 Output Shaft Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .133 Drive Plate Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .134 Control Valve Mounting Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .135 Control Valve Assembly Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .136 AXLES (26.25 and 26.28) External Components Group (26.25 and 26.28 axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .138 Front Axle Housing (26.25 and 26.28 axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .140 Front Axle Swivel Housing and Steer Cylinder (26.25 and 26.28 axle) . . . . . . . . . . . . . . . . . . . . . . .142 Front Axle Gear and Pinion Set (26.25 axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .144 Front Axle Gear and Pinion Set (26.28 axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .145 Front Axle Differential (26.25 and 26.28 axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .146 Front Axle Double Joint Shaft (26.25 and 26.28 axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .147 Front Axle Brakes (26.25 and 26.28 axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .148 Front Axle Wheel Hub (26.25 and 26.28 axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .150 Front Axle Planetary Drive (26.25 and 26.28 axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .151 Rear Axle Housing (26.25 and 26.28 axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .152 Rear Axle Swivel Housings and Steer Cylinder (26.25 and 26.28 axle) . . . . . . . . . . . . . . . . . . . . . .154 Rear Axle Gear and Pinion Set (26.25 axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .156 Rear Axle Gear and Pinion Set (26.28 axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .157 Rear Axle Differential (26.25 and 26.28 axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .158 Rear Axle Double Joint Shaft (26.25 and 26.28 axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .159 Rear Axle Wheel Hub (26.25 and 26.28 axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .160 Rear Axle Planetary Drive (26.25 and 26.28 axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .161 Axles continued on next page.

907878/DP0208 4 PRINTED IN U.S.A. Table of Contents Page AXLES (26.48) External Components Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .162 Axle Housing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .164 Swivel Housing and Steer Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .166 Gear and Pinion Set (Front Axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .168 Gear and Pinion Set (Rear Axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .169 Differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .170 Double U-Joint . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .171 Wheel Hub and Final Reduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .172 Brakes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .173 BOOM Low Boom Three-Section Low Boom - Outer Boom - Rear Section . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .174 Three-Section Low Boom - Outer Boom - Front Section . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .176 Three-Section Low Boom - Intermediate Boom - Rear Section . . . . . . . . . . . . . . . . . . . . . . . . . . . . .178 Three-Section Low Boom - Intermediate Boom - Front Section . . . . . . . . . . . . . . . . . . . . . . . . . . . .180 Three-Section Low Boom - Intermediate Boom - Chain Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . .182 Three-Section Low Boom - Intermediate Boom - Hose Tray . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .184 Three-Section Low Boom - Inner Boom - Rear Section . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .186 Three-Section Low Boom - Inner Boom - Hose Tray . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .188 Four-Section Low Boom - Outer Boom - Rear Section . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .190 Four-Section Low Boom - Outer Boom - Front Section . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .192 Four-Section Low Boom - First Intermediate Boom - Rear Section . . . . . . . . . . . . . . . . . . . . . . . . .194 Four-Section Low Boom - First Intermediate Boom - Front Section . . . . . . . . . . . . . . . . . . . . . . . . .196 Four-Section Low Boom - Second Intermediate Boom - Rear Section . . . . . . . . . . . . . . . . . . . . . . .198 Four-Section Low Boom - Second Intermediate Boom - Front Section . . . . . . . . . . . . . . . . . . . . . . .200 Four-Section Low Boom - Inner Boom - Rear Section . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .202 Three and Four-Section Low Boom - Inner Boom - Front Section . . . . . . . . . . . . . . . . . . . . . . . . . .204 Manual Dynacarrier ® Bracket (Low Boom) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .206 Dynattach ® Bracket (Low Boom) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .208 High Boom Three-Section High Boom - Outer Boom - Rear Section . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .210 Three-Section High Boom - Outer Boom - Side Cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .212 Three-Section High Boom - Outer Boom - Front Section . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .214 Three-Section High Boom - Intermediate Boom - Rear Section . . . . . . . . . . . . . . . . . . . . . . . . . . . .216 Three-Section High Boom - Intermediate Boom - Front Section . . . . . . . . . . . . . . . . . . . . . . . . . . . .218 Three-Section High Boom - Intermediate Boom - Chain Group . . . . . . . . . . . . . . . . . . . . . . . . . . . .220 Three-Section High Boom - Intermediate Boom - Hose Tray . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .222 Three-Section High Boom - Inner Boom - Rear Section . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .224 Four-Section High Boom - Outer Boom - Rear and Side Section . . . . . . . . . . . . . . . . . . . . . . . . . .226 Four-Section High Boom - Outer Boom - Front Section . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .228 Four-Section High Boom - First Intermediate Boom - Rear Section . . . . . . . . . . . . . . . . . . . . . . . . .230 (Continued on next page.)

PRINTED IN U.S.A. 5 907878/DP0208 Table of Contents Page High Boom (continued). Four-Section High Boom - First Intermediate Boom - Front Section . . . . . . . . . . . . . . . . . . . . . . . .232 Four-Section High Boom - Second Intermediate Boom - Rear Section . . . . . . . . . . . . . . . . . . . . . . .234 Four-Section High Boom - Second Intermediate Boom - Front Section . . . . . . . . . . . . . . . . . . . . . .236 Four-Section High Boom - Inner Boom - Rear Section . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .238 Four-Section High Boom - Inner Boom - Front Section . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .240 Manual Dynacarrier ® Bracket (High Boom) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .242 Dynattach ® Bracket(High Boom) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .244 HYDRAULIC SYSTEMS Hydraulic Pump and Accumulator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .246 Hydraulic Pump with Outrigger Option . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .248 SAHR and Accumulator Charge Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .250 SAHR with PWP Valve - Early Models . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .252 Steer Select Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .254 Steer/Brake Lines Manifold (26.25 and 26.28 axles) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .256 Steer/Brake Lines Manifold (26.48 axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .258 Park Brake Intensifier (26.48 axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .260 Steer/Brake Lines on Axle (26.25 and 26.28 axles) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .262 Steer/Brake Lines on Axle (26.48 axle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .264 Brake Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .266 Steer Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .267 Level Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .268 V40 Main Valve Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .270 Pilot Manifold - Tri-Function (4-Button) Joystick - Standard Hydraulics . . . . . . . . . . . . . . . . . . . . .274 Pilot Manifold - Tri-Function (4-Button) Joystick - Auxiliary Hydraulics . . . . . . . . . . . . . . . . . . . . .276 Pilot Manifold - Tri-Function (4-Button) - Radio Remote Option . . . . . . . . . . . . . . . . . . . . . . . . . . .278 Pilot Manifold - Dual-Function (2-Button) Joystick - Standard Hydraulics . . . . . . . . . . . . . . . . . . . .280 Pilot Manifold - Dual-Function (2-Button) Joystick - Radio Remote Option . . . . . . . . . . . . . . . . . .282 Pilot Manifold - Dual-Function (2-Button) Joystick - Auxiliary Hydraulics . . . . . . . . . . . . . . . . . . .284 Pilot Manifold - Dual-Function (2-Button) Joystick - Radio Remote with Auxiliary Hydraulics . . .286 V20 Valve (Outriggers) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .288 Pilot Manifold - Outriggers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .290 Joystick Controller Group -Tri-Function (4-Button) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .292 Joystick Controller Group- Dual-Function (2-Button) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .294 Return Manifold and Filter Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .296 Frame Level Cylinder Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .298 Frame Stabilizer Cylinder Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .300 Lift Cylinder Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .302 Slave Cylinder Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .304 Continued on next page.

907878/DP0208 6 PRINTED IN U.S.A. Table of Contents Page HYDRAULIC SYSTEMS (Continued) Tilt Cylinder Group - Low Boom - Three-Section Boom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .306 Tilt Cylinder Group - Low Boom - Four-Section Boom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .308 Tilt Cylinder Group - High Boom - Three-Section Boom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .310 Tilt Cylinder Group - High Boom - Four-Section Boom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .312 Extend Cylinder Group - Low Boom - Three-Section Boom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .314 Extend Cylinder Group - Low Boom - Four-Section Boom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .316 Extend Cylinder Group - High Boom - Three-Section Boom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .318 Extend Cylinder Group - High Boom - Four-Section Boom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .320 Auxiliary Hydraulics - Low Boom - Three-Section Boom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .322 Auxiliary Hydraulics - Low Boom - Four-Section Boom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .324 Auxiliary Hydraulics - High Boom - Three-Section Boom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .326 Auxiliary Hydraulics - High Boom - Four-Section Boom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .328 Coolers Group - Hydraulic and Transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .330 HYDRAULIC COMPONENTS Flow Divider . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .334 Joystick Disengage Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .335 SAHR Valve (Late) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .336 SAHR Valve (Early) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .337 Steer Select Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .338 Level Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .339 V40 Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .340 Auxiliary Hydraulics V40 Work Section . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .344 Pilot Manifold - Dual-Function (2-Button) Joystick Option . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .346 Pilot Manifold - Tri-Function (4-Button) Joystick Option . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .347 Radio Remote Manifold (Option) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .348 V20 Outrigger Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .350 Outrigger Pilot Manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .352 Joystick Controller - Tri-Function (4-Button) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .354 Joystick Controller - Dual-Function (2-Button) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .356 Stabilizer Cylinder Manifold Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .360 Frame Level Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .362 Frame Stabilizer Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .364 Lift Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .366 Slave Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .368 Tilt Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .370 Boom Extend Cylinder - Three-Section Boom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .372 Boom Extend Cylinder - Four-Section Boom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .374 Outrigger Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .376 Dynacarrier® Lock Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .378 Swing Carriage Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .379 Rotate Carriage Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .380 Continued on next page.

PRINTED IN U.S.A. 7 907878/DP0208 Table of Contents Page HYDRAULIC COMPONENTS (Continued) Fork-Shift Carriage Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .382 Grapple Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .383 Park Brake Caliper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .384 ATTACHMENTS Personnel Work Platform . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .386 Forks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .390 Dynattach ® Attachments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .392 Standard Carriage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .392 Rotating Carriage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .394 Swing Carriage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .398 Log/Pipe Carriage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .400 Fork-Shift Carriage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .402 Bucket, 1.3-cubic yard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .403 Truss Boom . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .404 Dynacarrier ® Attachments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .406 Standard Carriage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .406 Rotating Carriage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .408 Log/Pipe Carriage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .412 Truss Boom, Booms with Winch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .414 Bucket, 1.3-cubic yard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .416 Bucket, 2.5-cubic yard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .417 Dual Top Clamp Group . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .418 Bucket, 3.0-cubic yard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .420 NUMERICAL INDEX Numerical Index List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .421

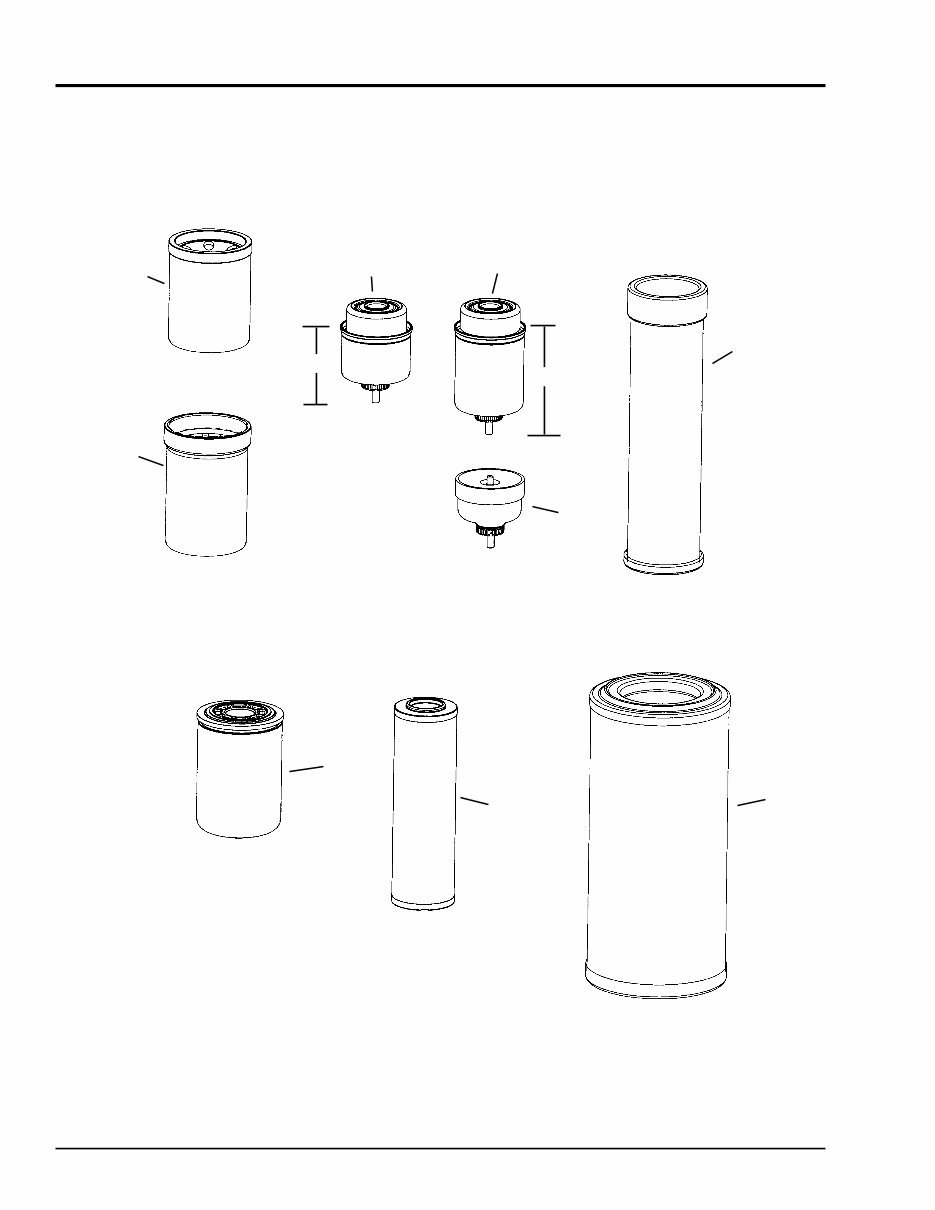

907878/DP0208 8 PRINTED IN U.S.A. Filters DL Series Dynalift Filters 1 7 8 9 6 5 4 3 2 Oil Filters Fuel Filters Safety Air Filter Transmission Filter Hydraulic Filter Primary Air Filter 3-1/2” 5”
