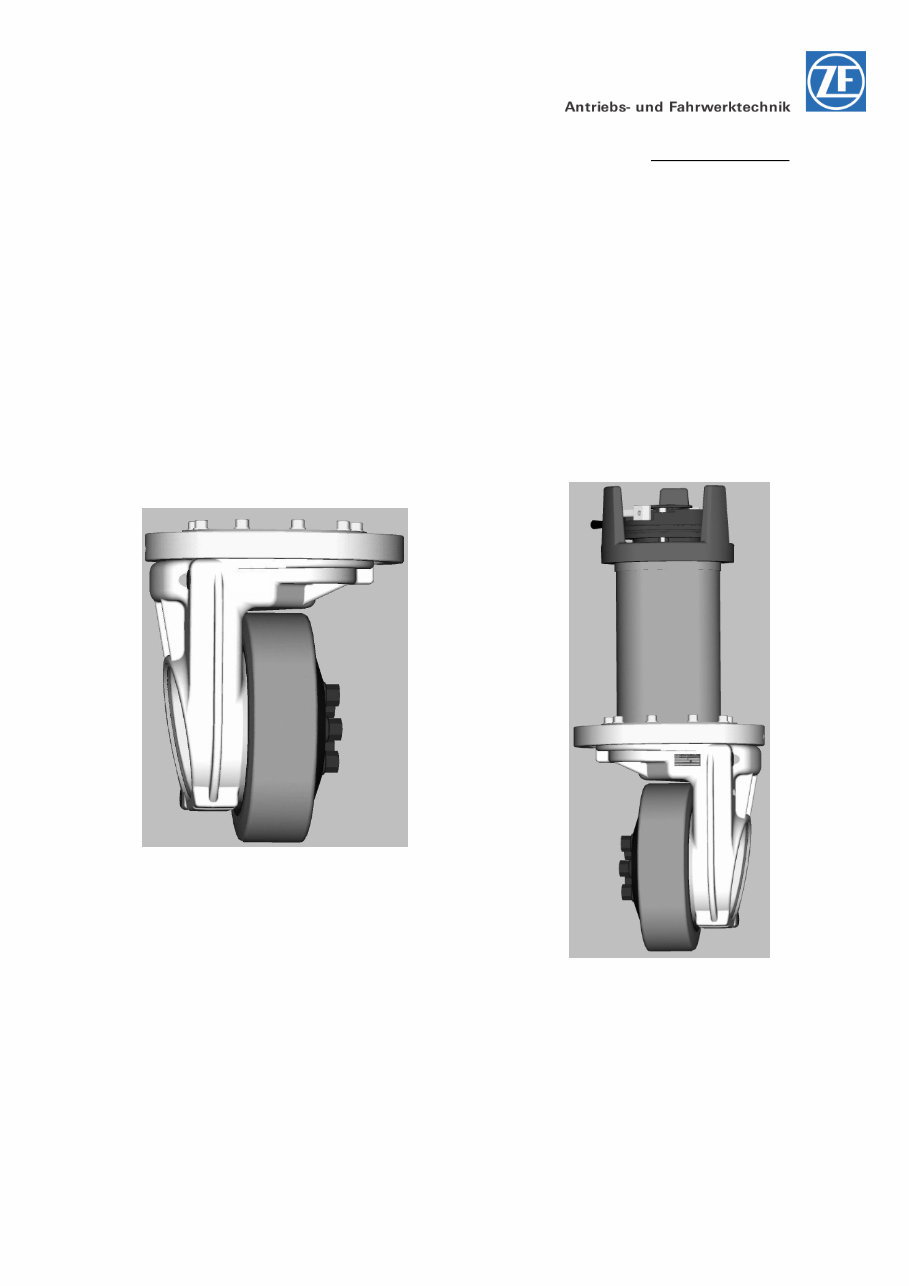

ZF Gotha GmbH • Passauer Str.1 • D-99867 Gotha Gültig für / valid for: Ersatzteilliste Spare Parts List GK 10 4699 801 010 4699 801 011 4699 801 012 4699 801 014 4699 801 017 4699 801 018 4699 801 019 4699 801 020 4699 801 021 4699 801 023 4699 801 024 4699 801 030 4699 801 034 4699 801 037 4699 801 038 4699 801 041 4699 801 042 4699 801 043 4699 801 047 4699 801 048 4699 801 050 4699 801 055 4699 801 058 4699 801 059 4699 801 060 4699 801 062 4699 801 063 4699 801 064 Ausgabe: 27.04.2009 Aufgrund möglicher technischer Veränderungen des hier beschriebenen Produkts behält sich ZF Gotha GmbH das Recht vor, Produktdokumentationen im Bedarfsfall zu ändern. Technische Veränderungen sind im Sinne von Veränderungen in Produktion, Verarbeitung und Erscheinungsform des Produktes zu sehen. Edition: 27.04.2009 For possible technical modifications of the product described in this manual ZF Gotha GmbH reserve the right to change the product documentations, if necessary. Technical modifications are to be considered as modifications in production, processing and appearance of the product. Copyright ZF Gotha GmbH 2008

GK 10 Ersatzteilliste / Spare Parts list 4699.770.003 1 von / of 8 Version D / 27.04.2009 1. Inhaltsverzeichnis: 1. Inhaltsverzeichnis .............................................1 2. Vorwort .............................................................1 3. Getriebe-Identifizierung....................................2 4. Grundgetriebe Kit .............................................3 5. Ersatzteile .........................................................5 6. Explosionszeichnung........................................8 2. Vorwort Die Ersatzteilliste ist nur gültig für den auf der Titelseite angegebenen Getriebetyp. Die Typenbezeichnung Ihres Getriebes können Sie dem Typenschild entnehmen. Weicht die Typenbezeichnung von der hier abgedruckten ab, dann die entsprechende Ersatzteilliste bei ZF GOTHA anfordern. Es sind nur Original ZF GOTHA - Ersatzteile oder von ZF GOTHA freigegebene Ersatzteile zu verwenden. Die Identnummer ist gleichzeitig die Bestellnummer. Wir machen ausdrücklich darauf aufmerksam, dass Ersatzteile und Zubehör, die nicht von ZF GOTHA geliefert wurden auch nicht von uns geprüft und freigegeben sind. Für Schäden, die durch die Verwendung von nicht Original ZF GOTHA - Ersatzteilen und Zubehör entstehen, übernehmen wir keine Haftung oder Gewährleistung. Bei Bestellungen von Ersatzteilen bitte angeben:  Getriebetyp  Getriebeidentnummer und Seriennummer  Pos. NR., Benennung, Identnummer und Menge der benötigten Teile  gewünschte Versandart Für die Lieferung der Ersatzteile gelten unsere allgemeinen Lieferbedingungen. Bestellungen richten Sie bitte an: ZF Gotha GmbH Passauer Str. 1 D-99867 Gotha Telefon: +49 (0)3621 311 4400 Telefax: +49 (0)3621 311 4419 E-Mail: Aftermarket.zfgotha@zf.com 1. Contents list 1. Contents list..................................................... 1 2. Preface............................................................. 1 3. Transmission Identification .............................. 2 4. Basic transmission kit ...................................... 3 5. Spare parts ...................................................... 5 6. Explosion view................................................. 8 2. Preface This Spare Parts List is only valid for the type of transmission, as shown at the front page. You will find the transmission type on your transmission name plate. If the type indicated differs from that printed in this Manual, the relative Spare Parts List should be ordered from ZF GOTHA. Use only original ZF GOTHA spare parts or spare parts approved by ZF GOTHA. The identity number is identical with the order number. We expressly point out that spare parts and accessories that were not supplied by ZF GOTHA were also not tested or approved by us. We will not accept any liability or guarantee for damage resulting from the use of spare parts or accessories that did not originate from ZF GOTHA. When ordering spare parts, please state:  Transmission type  Parts list number and Transmission serial no.  Item No., part name, ident no. and quantity of parts required  Shipment desired The supply of spare parts is subject to our General Terms of Delivery. Orders to: ZF Gotha GmbH Passauer Str. 1 D-99867 Gotha Phone: + 49 (0)3621 311 4400 Fax: + 49 (0)3621 311 4419 E-Mail: Aftermarket.zfgotha@zf.com

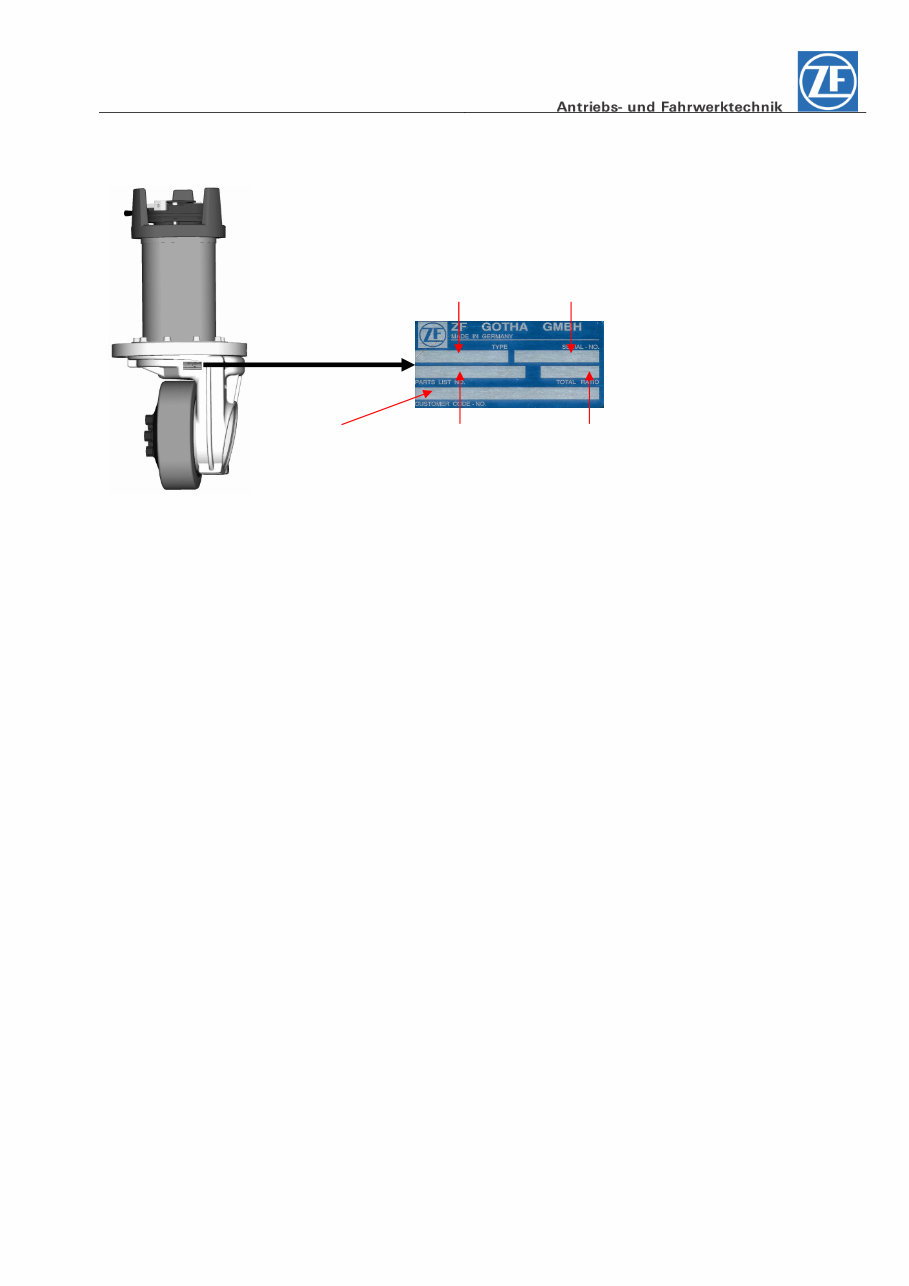

GK 10 Ersatzteilliste / Spare Parts list 4699.770.003 2 von / of 8 Version D / 27.04.2009 3. Getriebe-Identifizierung / Transmission Identification Seriennummer / Serial number Getriebe Identnummer / Parts list number Getriebeübersetzung / Total ratio Getriebetyp / Transmission type Kundenteilenummer / Customer code number

GK 10 Ersatzteilliste / Spare Parts list 4699.770.003 3 von / of 8 Version D / 27.04.2009 4. Grundgetriebe-Kit / Basic transmission kit Pos. Nr. / Item No. 195.01 Bennenung Grundgetriebesatz Part name Set of basic transmission Anzahl / Quatity 1 Ident Nr. Id. No. Getriebe Ident Nr. Transmission Id. No 4699 195 003 4699 195 005 4699 195 006 4699 195 008 4699 195 010 4699 195 012 4699 195 014 4699 195 020 4699 801 010 • 4699 801 011 • 4699 801 012 • 4699 801 014 • 4699 801 017 • 4699 801 018 • 4699 801 019 • 4699 801 020 • 4699 801 021 • 4699 801 023 • 4699 801 024 • 4699 801 030 • 4699 801 034 • 4699 801 037 • 4699 801 038 • 4699 801 041 • 4699 801 042 • 4699 801 043 • 4699 801 047 • 4699 801 048 • 4699 801 050 * • 4699 801 055 • 4699 801 058 • 4699 801 059 • 4699 801 060 • 4699 801 062 • 4699 801 063 • 4699 801 064 • * Getriebe bis Seriennummer 200105 haben als Grundgetriebesatz die Nummer 4699 195 010! * The set of basic transmission have the number 4699 195 010 until serial number 200105!

GK 10 Ersatzteilliste / Spare Parts list 4699.770.003 4 von / of 8 Version D / 27.04.2009 Pos. Nr. Item no. Benennung Part name 195.01 Grundgetriebesatz bestehend aus Set of basic transmission consisting of Gehäuse Housing Deckel Cover O-Ring O-ring Sprengring Snap ring Wellendichtring Shaft sealing ring Typenschild Type plate Stirnrad Spur gear Radwelle Gear shaft Kegelritzelwelle Bevel gear shaft Tellerrad Crown wheel Kegelrollenlager Taper roller bearing Kegelrollenlager Taper roller bearing Nutmutter Slotted nut Passscheibe WtB. Shim ring OTK Sicherungsring Retaining ring Sicherungsring Retaining ring Radbolzen Wheel bolt Scheibe Washer

GK 10 Ersatzteilliste / Spare Parts list 4699.770.003 5 von / of 8 Version D / 27.04.2009 5. Ersatzteile / Spare parts Getriebe Ident Nr. Transmission Id. No Pos. Nr. Item no. Benennung Part name Anzahl Qty. Ident Nr Id. No 4699 801 010 4699 801 011 4699 801 012 4699 801 014 4699 801 017 4699 801 018 4699 801 019 4699 801 020 4699 801 021 4699 801 023 101.02 Deckel Cover 1 4699 301 092 X X X X X X X X X X 101.03 Zylinderschraube Socket head screw 4 0636 101 411 X X X X X X X X X X 101.04 O-Ring O-ring 1 0634 306 309 X X X X X X X X X X 101.05 Entlüftungsventil Breather valve 1 0637 885 612 X X X X X X X X X X 101.09 Verschlussschraube Screw plug 1 0501 319 149 X X X X X X X X X X 101.10 Verschlussschraube Screw plug 1 0636 302 022 X X X X X X X X X X 101.11 Dichtring Sealing ring 2 0634 801 038 X X X X X X X X X X 4699 302 129 X X 4699 302 013 X X X X X X X 102.01 Antriebsritzel Pinion 1 4699 302 153 X 103.10 Radbolzen Wheel bolts 5 0501 325 835 X X X X X X X X X X 0735 340 336 X X X 0735 340 294 X X X X X 105.01 Drehkranzlager Turntable bearing 1 0735 340 340 X 0501 214 163 X X X X X X 109.01 Bremse kann bestehen aus 109.011 & 109.012 Brake can consist of 109.011 & 109.012 1 4699 109 024 X X 109.011 Rotor Rotor 1 4699 295 050 X X X X X 109.012 Reibblech Friction plate 1 4699 295 051 X X X X X 0501 321 068 X 0501 321 117 X X X X 0501 215 106 X 170.01 Motor * / ** Motor* / ** 1 0501 215 141 X 0501 320 273 X X X X X X 171.01 Laufrad Wheel 1 0501 321 152 4699 372 052 X X 172.01 Deichselanschluss Tiller bar plate 1 4699 300 079 X X X Senkschraube Countersunk screw 3 0636 420 032 X 172.02 Zylinderschraube Socket head screw 3 0636 101 138 X X X 172.03 Scheibe Washer 3 0630 003 006 X X X 209.01 Sicherungsring Retaining ring 2 0630 501 016 X X X X X 209.02 Passfeder Fitting key 1 0631 501 553 X X X X X 8 0636 101 138 X X X X X X 270.01 Zylinderschraube Socket head screw 7 0636 102 015 X 270.02 O-Ring O-Ring 1 0634 306 281 X X X X X X X 270.03 Nutmutter Slotted nut 1 0637 513 033 X X X X X X X X 270.04 Scheibe Washer 8 0630 003 006 X X X X X 270.05 Scheibenfeder Fitting key 1 0631 511 020 X X X X X X 271.02 Radmutter Wheel nut 5 0637 018 035 X X X X X 271.03 Federring Spring clip 5 0630 307 016 X X X X X * siehe auch Motor Ersatzteilliste 0501 321 068 / see Motor spare parts list 0501 321 068 too ** siehe auch Motor Ersatzteilliste 0501 321 117 / see Motor spare parts list 0501 321 117 too

GK 10 Ersatzteilliste / Spare Parts list 4699.770.003 6 von / of 8 Version D / 27.04.2009 Getriebe Ident Nr. Transmission Id. No Pos. Nr. Item no. Benennung Part name Anzahl Qty. Ident Nr Id. No 4699 801 024 4699 801 030 4699 801 034 4699 801 037 4699 801 038 4699 801 041 4699 801 042 4699 801 043 4699 801 047 4699 801 048 101.02 Deckel Cover 1 4699 301 092 X X X X X X X X X X 101.03 Zylinderschraube Socket head screw 4 0636 101 411 X X X X X X X X X X 101.04 O-Ring O-ring 1 0634 306 309 X X X X X X X X X X 101.05 Entlüftungsventil Breather valve 1 0637 885 612 X X X X X X X X X X 101.09 Verschlussschraube Screw plug 1 0501 319 149 X X X X X X X X X X 101.10 Verschlussschraube Screw plug 1 0636 302 022 X X X X X X X X X X 101.11 Dichtring Sealing ring 2 0634 801 038 X X X X X X X X X X 4699 302 013 X X X X X X 4699 302 150 4699 302 153 X X X X 102.01 Antriebsritzel Pinion 1 4699 302 156 103.10 Radbolzen Wheel bolts 5 0501 325 835 X X X X X X X X X 0501 322 677 X 0735 340 336 X 0735 340 294 X X X 0735 340 340 X X X X 105.01 Drehkranzlager Turntable bearing 1 0735 340 338 0501 214 551 X X X X X 4699 109 017 X 4699 109 024 X X 109.01 Bremse kann bestehen aus 109.011 & 109.012 Brake can consist of 109.011 & 109.012 1 4699 109 044 X 109.011 Rotor Rotor 1 4699 295 050 X 109.012 Reibblech Friction plate 1 4699 295 051 X 0501 214 232 X X 0501 214 879 X 0501 216 507 X X 0501 321 068 X 170.01 Motor * / ** Motor * / ** 1 0501 321 117 X X X 0501 320 273 X X X X 171.01 Laufrad Wheel 1 0501 326 673 X X 172.01 Deichselanschluss Tiller bar plate 1 4699 300 079 X X X 172.02 Zylinderschraube Socket head screw 3 0636 101 027 X X X 172.03 Scheibe Washer 3 0630 003 006 X X X 172.04 Lenkanschluß Steering stop 1 4699 372 055 X X X 172.05 Zylinderschraube Socket head screw 3 0636 101 689 X 209.01 Sicherungsring Retaining ring 2 0630 501 016 X X X X X 209.02 Passfeder Fitting key 1 0631 501 553 X X X X X 8 0636 101 138 X X X X X X 270.01 Zylinderschraube Socket head screw 7 0636 102 015 X X X X 270.02 O-Ring O-Ring 1 0634 306 281 X X X X X X X X 270.03 Nutmutter Slotted nut 1 0637 513 033 X X X X X X X X 270.04 Scheibe Washer 8 0630 003 006 X X X X X 270.05 Scheibenfeder Fitting key 1 0631 511 020 X X X X X X X X 271.02 Radmutter Wheel nut 5 0637 018 035 X X X X X X 271.03 Federring Spring clip 5 0630 307 016 X X X X X X * siehe auch Motor Ersatzteilliste 0501 321 068 / see Motor spare parts list 0501 321 068 too ** siehe auch Motor Ersatzteilliste 0501 321 117 / see Motor spare parts list 0501 321 117 too

GK 10 Ersatzteilliste / Spare Parts list 4699.770.003 7 von / of 8 Version D / 27.04.2009 Getriebe Ident Nr. Transmission Id. No Pos. Nr. Item no. Benennung Part name Anzahl Qty. Ident Nr Id. No 4699 801 050 4699 801 055 4699 801 058 4699 801 059 4699 801 060 4699 801 062 4699 801 063 4699 801 064 101.02 Deckel Cover 1 4699 301 092 X X X X X X X X 101.03 Zylinderschraube Socket head screw 4 0636 101 411 X X X X X X X X 101.04 O-Ring O-ring 1 0634 306 309 X X X X X X X X 101.05 Entlüftungsventil Breather valve 1 0637 885 612 X X X X X X X X 101.09 Verschlussschraube Screw plug 1 0501 319 149 X X X X X X X X 101.10 Verschlussschraube Screw plug 1 0636 302 022 X X X X X X X X 101.11 Dichtring Sealing ring 2 0634 801 038 X X X X X X X X 4699 302 013 X X X X 4699 302 153 X X X X 102.01 Antriebsritzel Pinion 1 4699 302 156 103.10 Radbolzen Wheel bolts 5 0501 325 835 X X X X X X X 0501 322 677 0735 340 336 0735 340 294 X X X X X 0735 340 340 X X X 105.01 Drehkranzlager Turntable bearing 1 0735 340 338 0501 214 551 X X X X 0501 214 163 X 4699 109 017 X 109.01 Bremse kann bestehen aus 109.011 & 109.012 Brake can consist of 109.011 & 109.012 1 4699 109 024 X X 109.011 Rotor Rotor 1 4699 295 050 109.012 Reibblech Friction plate 1 4699 295 051 0501 214 232 0501 214 879 0501 216 507 X X X 170.01 Motor ** Motor ** 1 0501 321 117 X X X X 0501 320 273 X X X X X X 171.01 Laufrad Wheel 1 0501 326 673 172.01 Deichselanschluss Tiller bar plate 1 4699 300 079 X X X 172.02 Zylinderschraube Socket head screw 3 0636 101 138 X X X X 172.03 Scheibe Washer 3 0630 003 006 X X X X 172.04 Lenkanschluß Steering stop 1 4699 372 055 X X 172.05 Zylinderschraube Socket head screw 3 0636 101 689 X X 209.01 Sicherungsring Retaining ring 2 0630 501 016 X X X X 209.02 Passfeder Fitting key 1 0631 501 553 X X X X 8 0636 101 138 X X X X 8 0636 102 013 270.01 Zylinderschraube Socket head screw 7 0636 102 015 X 270.02 O-Ring O-Ring 1 0634 306 281 X X X X X 270.03 Nutmutter Slotted nut 1 0637 513 033 X X X X X 270.04 Scheibe Washer 8 0630 003 006 X X X X 270.05 Scheibenfeder Fitting key 1 0631 511 020 X X X X X 271.02 Radmutter Wheel nut 5 0637 018 035 X X X X X X 271.03 Federring Spring clip 5 0630 307 016 X X X X X X ** siehe auch Motor Ersatzteilliste 0501 321 117 / see Motor spare parts list 0501 321 117 too

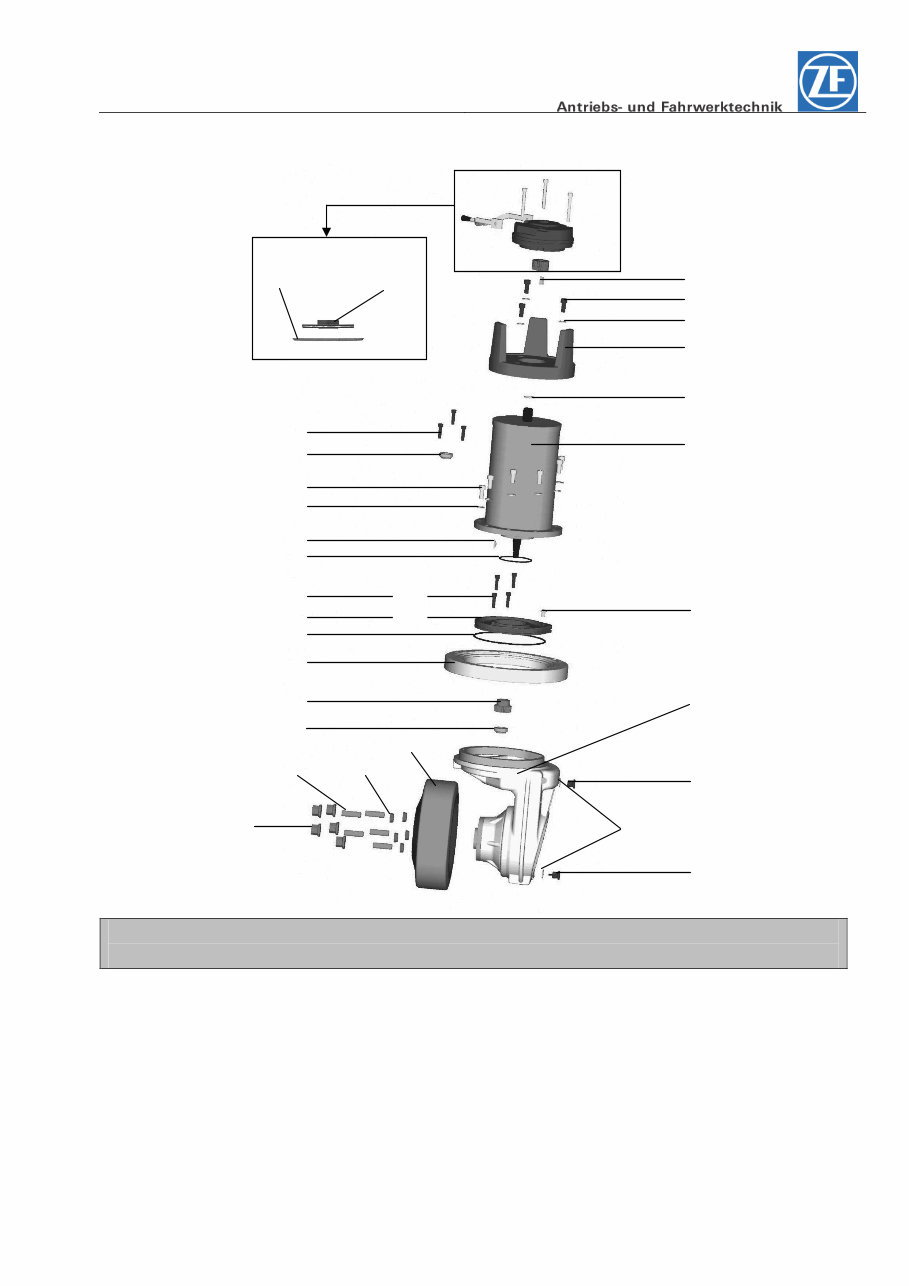

GK 10 Ersatzteilliste / Spare Parts list 4699.770.003 8 von / of 8 Version D / 27.04.2009 6. Explosionszeichnung / Explosion view Die Abbildungen können von der tatsächlichen Getriebeausführung abweichen! Illustrations may differ from actual design! 171.01 101.09 101.10 101.11 270.03 102.01 271.02 271.03 103.10 270.04 101.05 105.01 101.03 101.02 270.05 101.04 270.02 270.01 195.01 172.01 209.01 172.03 170.01 209.02 172.02 109.011 109.012 109.01 172.04 172.05
