WINGET REAR AXLE CARRARO 28.32M 139548 Repair Workshop Manual

28.43M AXLE TYPE 139548 WINGET LIMITED PO BOX 41 EDGEFOLD INDUSTRIAL ESTATE PLODDER LANE BOLTON LANCS BL4 OLS Tel: ++ 44 (0) 1204 854650 Fax:++ 44 (0) 1204 854663 service@winget.co.uk www.winget.co.uk MANUAL SERVICE

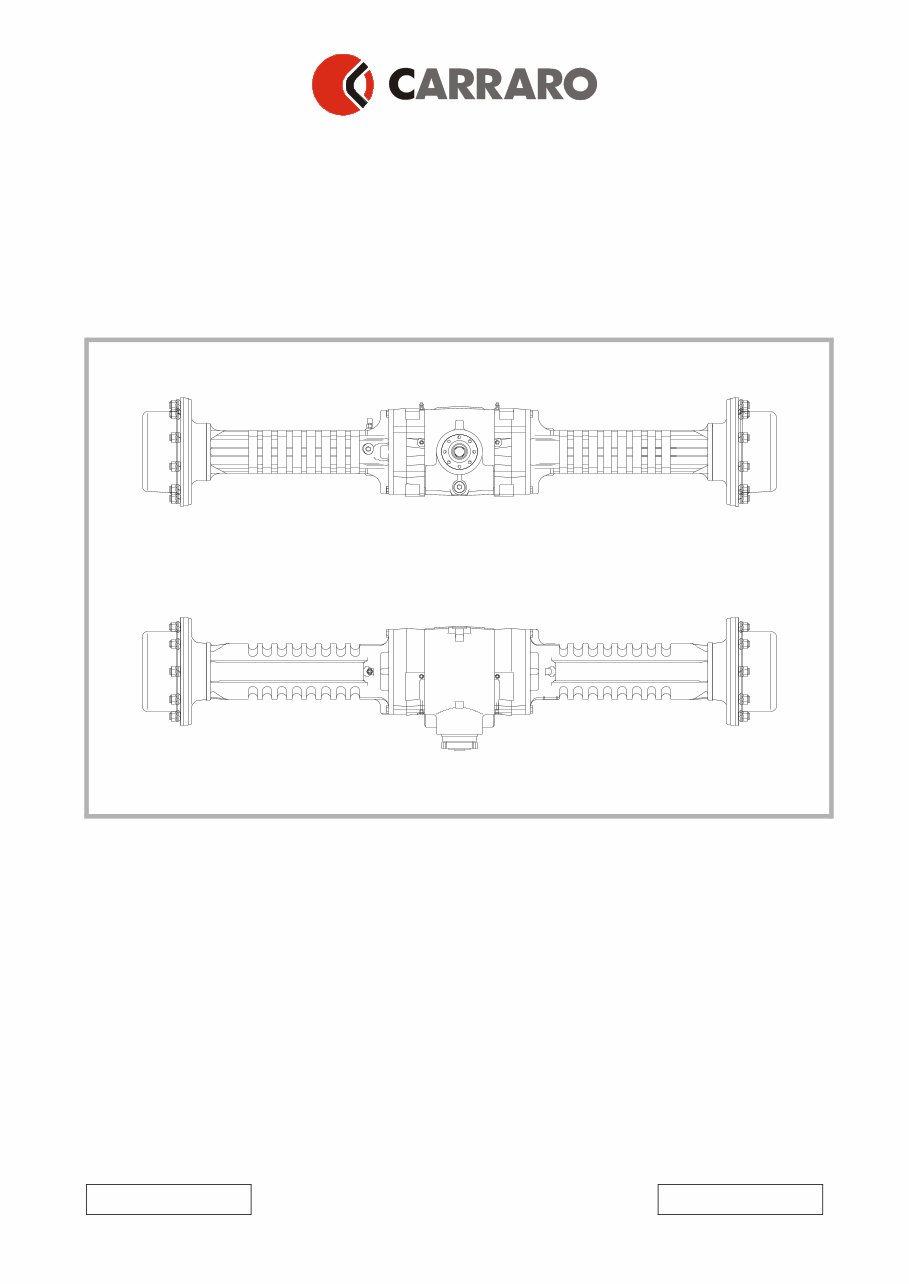

MANUALE DI RIPARAZIONE REPAIR MANUAL ASSALE - AXLE Mod. 28.43M Rif. CA139548 1 ST Edition date: 02/2001 Revision date: 00/00 P/N: CA357118

INDICE MOD. 28.43M INDEX PAG.I.2 REVISION DATE: 00/00 – P/N: CA357118 Indice INFORMAZIONI GENERALI . . . . . . . . . . . . . . 1 Utilizzo del manuale . . . . . . . . . . . . . . . . . . 2 Convenzioni e definizioni . . . . . . . . . . . . . . . 4 Indicazioni generali . . . . . . . . . . . . . . . . . . . 6 Raccomandazioni generali per le operazioni di smontaggio e montaggio . . . . . . . . . . . . . . . . . . . . . . . . 7 CARATTERISTICHE GENERALI . . . . . . . . . 10 Usi previsti . . . . . . . . . . . . . . . . . . . . . . . . . 11 Identificazione del prodotto . . . . . . . . . . . . 12 Descrizione generale . . . . . . . . . . . . . . . . . 13 Caratteristiche Tecniche . . . . . . . . . . . . . . 14 Rifornimento e verifiche . . . . . . . . . . . . . . . 18 Programma di lubrificazione periodica . . . 19 Lubrificazione / ingrassaggio: gradazioni e relativi campi di applicazione . . . . . . . . . . . . . . . . . . . . . . 20 Coppie di serraggio . . . . . . . . . . . . . . . . . . 21 Controlli generali . . . . . . . . . . . . . . . . . . . . 22 INFORMAZIONI SULLA SICUREZZA . . . . . . 24 Raccomandazioni generali per la sicurezza . . . . . . . . . . . . . . . . . . . . . 25 Simboli di sicurezza e loro utilizzo . . . . . . . 26 Precauzioni generali . . . . . . . . . . . . . . . . . 27 OPERAZIONI DI SMONTAGGIO . . . . . . . . . 29 Smontaggio gruppo riduttore epicicloidale 30 Smontaggio gruppo mozzo ruota . . . . . . . 32 Smontaggio trombe trave e gruppi freno . . . . . . . . . . . . . . . . . . . . . . 34 Smontaggio gruppo differenziale . . . . . . . . 39 Smontaggio gruppo pignone . . . . . . . . . . . 40 OPERAZIONI DI MONTAGGIO . . . . . . . . . . . 43 Montaggio gruppo pignone . . . . . . . . . . . . 44 Montaggio gruppo differenziale . . . . . . . . 49 Montaggio flange freno e scatola differenziale . . . . . . . . . . . . . . . . 50 Montaggio trombe trave e gruppi freno . . . . . . . . . . . . . . . . . . . . . . 58 Montaggio gruppo mozzo ruota . . . . . . . . . 61 Montaggio gruppo riduttore epicicloidale . . 63 Index GENERAL INFORMATION . . . . . . . . . . . . . . . 1 About manual consulting . . . . . . . . . . . . . . . 2 Agreements and definitions . . . . . . . . . . . . . 4 General description . . . . . . . . . . . . . . . . . . . 6 General recommendations for disassembly and assembly operations . . . . . . . . . . . . . . . . . . 7 GENERAL SPECIFICATIONS . . . . . . . . . . . . 10 Foreseen uses . . . . . . . . . . . . . . . . . . . . . 11 Product identification . . . . . . . . . . . . . . . . . 12 General description . . . . . . . . . . . . . . . . . . 13 Technical Features . . . . . . . . . . . . . . . . . . 14 Filling and checks . . . . . . . . . . . . . . . . . . . 18 Periodical lubrication program . . . . . . . . . . 19 Lubrication / greasing: grades and application range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Tightening torques . . . . . . . . . . . . . . . . . . 21 General checks . . . . . . . . . . . . . . . . . . . . . 22 SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . 24 General safety recommendations . . . . . . . . . . . . . . 25 Safety symbols and their meaning . . . . . . 26 General precautions . . . . . . . . . . . . . . . . . 27 DISASSEMBLY OPERATIONS . . . . . . . . . . . 29 Epicyclic reduction gear disassembly . . . . 30 Wheel hub group disassembly . . . . . . . . . 32 Axle beam trumpets and brake groups disassembly . . . . . . . . . . . . 34 Differential group disassembly . . . . . . . . 39 Pinion group disassembly . . . . . . . . . . . . . 40 ASSEMBLY OPERATIONS . . . . . . . . . . . . . . 43 Pinion group assembly . . . . . . . . . . . . . . . 44 Differential group assemby . . . . . . . . . . . . 49 Brake flange and differential housing assembly . . . . . . . . . . 50 Axle beam trumpets and brake groups assembly . . . . . . . . . . . . . . . 58 Wheel hub group assembly . . . . . . . . . . . . 61 Epicyclic reduction gear assembly . . . . . . 63

INDICE MOD. 28.43M INDEX PAG.I.3 REVISION DATE: 00/00 – P/N: CA357118 Testing after the assembly . . . . . . . . . . . . 65 TROUBLESHOOTING . . . . . . . . . . . . . . . . . . 66 Troubleshooting . . . . . . . . . . . . . . . . . . . . 71 Axle problem and diagnosis . . . . . . . . . . . 74 SPECIAL TOOLS . . . . . . . . . . . . . . . . . . . . . 75 Special tools . . . . . . . . . . . . . . . . . . . . . . . 76 Prove dopo montaggio . . . . . . . . . . . . . . . 65 RICERCA GUASTI . . . . . . . . . . . . . . . . . . . . 66 Controllo ed esame dei guasti . . . . . . . . . . 69 Diagnosi per problemi all'assale . . . . . . . . 73 ATTREZZI SPECIALI . . . . . . . . . . . . . . . . . . . 75 Attrezzature speciali . . . . . . . . . . . . . . . . . 76

Mod. 28.43M REVISION DATE: 00/00 P/N: CA357118 A GENERAL INFORMATION A INFORMAZIONI GENERALI

INFORMAZIONI GENERALI Mod. 28.43M GENERAL INFORMATION A.1 PAG.2 REVISION DATE: 00/00 P/N: CA357118 A.1 About manual consulting End users • Installer • User • Maintenance operator Maintenance CONSULT THIS MANUAL THOROUGHLY, as proper functioning and good efficiency of mechanical organs depends mostly on constant and correct routine and extraordinary maintenance which could promote the in- tegrity and duration of the axle and avoid damages or any harm to the operator. In case of any damages or anomalies, quick intervention of specialized personnel can avoid future impair- ment and lengthen the working life. Repair The disassembly/assembly procedures have been out- lined for a total group overhauling. They have also been described in sequence through photographs with rele- vant explanation for specific interventions, thus ob- taining a complete and safe guide for each and every phase of an operation. Operation description presumes that the axle has al- ready been removed from the vehicle. The manual sup- plied by the vehicle manufacturer should be consulted in case of a overhauling or maintenance intervention requiring the removal of the axle. Moreover, the attentive group inspection leads to a correct repair work estimation that could merely require dismounting only few components, and thus operating partially on the group. Information property This manual should be considered as CARRARO S.p.A. confidential information. All rights reserved. No part of this manual may be reproduced, in any form or by any means, without prior written permission of CARRARO S.p.A. Only the customer, whom the manual, together with the axle, has been issued to, is allowed to use this document, and only in order to use, maintain and repair the axle. A.1 Utilizzo del manuale Destinatari • Installatore. • Utilizzatore. • Manutentore. Manutenzione Il buon funzionamento ed il rendimento degli organi meccanici dipendono principalmente da una costante e corretta manutenzione. PRENDERE VISIONE DI TUTTO IL MANUALE consente di svolgere correttamente le operazioni di manutenzione ordinaria e straordinaria. L’omissione delle operazioni raccomandate può pregiudicare la durata e l'integrità dell'assale e comportare danni o infortuni all'operatore. Nell'eventualità di guasti o anomalie il tempestivo intervento da parte di personale specializzato garantisce una durata più lunga del gruppo, evitando danni maggiori nel tempo. Riparazione Le procedure per lo smontaggio/montaggio dell'assale consentono di eseguire la revisione totale del gruppo e sono descritte in sequenza con l’ausilio di illustrazioni, per una guida completa e sicura all’esecuzione di ogni operazione. Nella descrizione delle operazioni si presuppone che l'assale sia stato rimosso dal veicolo. Per la rimozione dell'assale dal veicolo si dovrà consultare il manuale fornito a tale proposito dal costruttore del veicolo stesso. La conoscenza approfondita del gruppo consente la corretta valutazione del tipo di intervento da eseguire, che può richiedere solamente lo smontaggio di alcuni componenti operando solo parzialmente nel gruppo. Proprietà delle informazioni Questo manuale contiene informazioni di proprietà riservata. Tutti i diritti sono riservati. Questo manuale non può essere riprodotto o fotocopiato, tutto o in parte, senza il preventivo consenso scritto di CARRARO S.p.A. L’uso di questo materiale documentale è consentito solo al cliente a cui il manuale è stato fornito come corredo dell’assale, e solo per scopi di uso, manutenzione e riparazione.

INFORMAZIONI GENERALI Mod. 28.43M GENERAL INFORMATION A.1 PAG.3 REVISION DATE: 00/00 P/N: CA357118 CARRARO S.p.A. declares that the subject of this manual consists with the technical and safety specifications of the axle that the manual is referred to. The manufacturer shall not be held liable for direct or indi- rect damages to persons, things or animals due to an improper use of this document or of the axle or to a dif- ferent use of them, which does not comply with what is provided for in this manual. CARRARO S.p.A. dichiara che le informazioni contenute in questo manuale sono congruenti con le specifiche tecniche e di sicurezza dell’assale a cui il manuale si riferisce. Il fabbricante non si assume alcuna responsabilità per danni diretti o indiretti a persone, cose o animali, conseguenti all’uso di questo materiale documentale o dell’assale in condizioni diverse da quelle previste. Carraro Spa Via Olmo, 37 35011 Campodarsego (Pd) Italia Tel. +39 049 9219111 Fax +39 049 9289111 www.carraro.com

INFORMAZIONI GENERALI Mod. 28.43M GENERAL INFORMATION A.2 PAG.4 REVISION DATE: 00/00 P/N: CA357118 A.2 Agreements and definitions Agreements Illustrations like pictures, drawings and components of this manual are NOT in scale, because of limited space and editing limits, therefore they are NOT reliable to ob- tain values about size or weight. Illustrations are supposed to point out the various han- dling sequences and phases of the axle and its components, therefore they could not display exactly the same group elements. Definitions Left side: means the left side of the axle in vehicle running conditions. Right side: means the right side of the axle in vehicle running conditions. Typographic agreements Note: The notes, pointed out externally to the text they refer, include important information. Warning: Warning indications point out the procedures, whose partial or complete non-observance can damage the machine or the connected equipment. Danger: Danger indications point out the procedures, whose partial or complete non-observance can injury the operator. Measurements This manual indicates all measurements in Interna- tional System (SI). Use the following conversion table to convert Imperial Measure. Conversion table A.2 Convenzioni e definizioni Convenzioni Le illustrazioni nel manuale NON sono in scala quindi NON sono attendibili valutazioni delle dimensioni dei componenti basate sulle stesse. Le illustrazioni hanno il compito di evidenziare le sequenze e le fasi di manipolazione dell'assale e dei suoi componenti, per questo potrebbero non rappresentare esattamente gli elementi di questo assale ma quelli di assali simili. Definizioni Lato sinistro: parte sinistra dell’assale vista nel senso di marcia del veicolo. Lato destro: parte destra dell’assale vista nel senso di marcia del veicolo. Convenzioni tipografiche Nota: informazioni importanti, evidenziate al di fuori del testo a cui si riferiscono. Attenzione: procedure la cui totale o parziale inosservanza può produrre danni alla macchina o alle apparecchiature ad essa collegate. Pericolo: procedure la cui totale o parziale inosservanza può produrre lesioni o danni alla salute dell’operatore. Unità di misura Nel manuale si utilizzano le unità di misura del sistema internazionale (SI). Per la conversione al sistema anglosassone riferirsi alla seguente tabella. Tabella di conversione S.I. ALTRI / OTHERS 1 (mm) 0.03937 (in) 10 (mm) 0.3937 (in) 25.4 (mm) 1 (in) 6.4516 (cm²) 1 (sq. in) 1 (m²) 1550 (sq. in) 16.378 (cm²) 1 (cu. in) 0.473 (dm²) 1 (U.S. pint) 1 (l) 61.02 (cu. in) 1 (l) 0.2642 (U.S. gal) 1.772 (g) 1 (oz) 0.4536 (kg) 1 (lb) 0.00070308 (kg/mm²) 1 (lb/sq. in) 1 (bar) 14.51 (psi) 1 (kg.m) 7.246 (lb.ft) 1(daN)= 10 (N)= 1,02 (kg.f) 2.24 (lb.f)

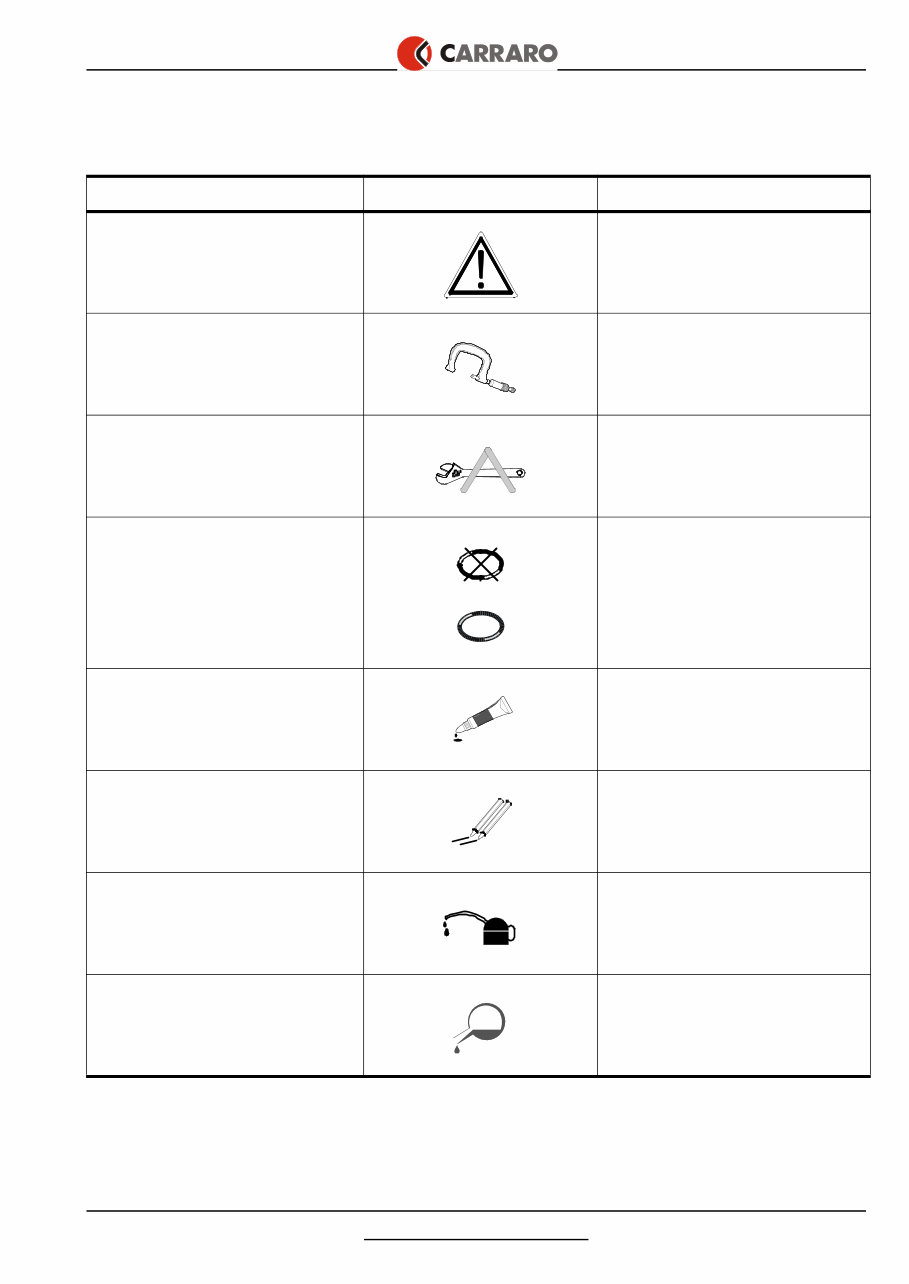

INFORMAZIONI GENERALI Mod. 28.43M GENERAL INFORMATION A.2 PAG.5 REVISION DATE: 00/00 P/N: CA357118 Symbology used during assembly-disassembly phases Simbologia utilizzata nelle fasi di smontaggio-montaggio DESCRIZIONE SIMBOLI / SYMBOLS DESCRIPTION ATTENZIONE avvertenze generali WARNING general warning REGOLAZIONI coppie di serraggio / misurazioni ADJUSTMENTS tightening torques / measurements ATTREZZATURE SPECIALI SPECIAL TOOLS CONTROLLI E SOSTITUZIONI anelli / guarnizioni CHECK AND REPLACE seals / gaskets SIGILLANTI COLLANTI SEALING OR LOCKING FLUIDS MARCHIARE O SEGNARE MARK OR INDICATE RIEMPIMENTO - RABBOCCO OLIO OIL FILLING OR OIL LEVEL SCARICO OLIO OIL DRAIN

INFORMAZIONI GENERALI Mod. 28.43M GENERAL INFORMATION A.3 PAG.6 REVISION DATE: 00/00 P/N: CA357118 A.3 General description The axle should be checked and/or repaired only by qualified technicians, acquainted with its peculiar features and well aware of all safety instructions. Before performing any operation it is advisable to carry out axle cleaning accurately by removing oil/ grease encrustations and accumulation. All disassembled mechanical parts must be cleaned accurately with suitable products to avoid possible damage. Parts should be replaced if damaged, worn out, cracked, seized, etc. as they could affect proper functioning of the axle. Rotating parts (bearings, gears, shafts) and that of hardware/fasteners (O-Ring, oil seals) should be exam- ined carefully, as they are subject to major stress, wearing and ageing. We highly advice to replace tightening parts during every teardown or repair. Replacing one part of the bevel gear set requires the re- placement of the other part too. Use appropriate spare parts, nuts and bolts to avoid any other problems. Moreover, use metric tools for metric nuts and bolts and Imperial tools for the others. Please read the disassembly instructions very carefully because some operations are destructive for some axle components and in order to avoid the elements damage operate advertently. A.3 Indicazioni generali L'assale deve essere controllato e/o riparato solo da personale tecnico specializzato che sia a conoscenza delle sue particolari caratteristiche e delle relative norme di sicurezza (prevenzione infortuni). Prima di svolgere qualsiasi operazione, pulire accuratamente l'assale rimuovendo eventuali incrostazioni ed accumuli di terriccio e/o grasso. Tutti gli organi meccanici smontati devono essere accuratamente puliti con prodotti adeguati, per evitare possibili danni. Verificarne l'integrità, sostituendoli in caso di danni, usura, incrinature, grippaggi o difetti che potrebbero compromettere il buon funzionamento dell'assale. In particolar modo si deve verificare l'integrità delle parti in movimento (cuscinetti, ingranaggi, alberi) e delle parti di tenuta (anelli OR, anelli di tenuta), soggette a maggiori sollecitazioni, usura, invecchiamento. Si consiglia di sostituire ad ogni revisione o riparazione gli organi di tenuta. Si ricordi che la sostituzione di un componente della coppia conica comporta la sostituzione anche dell'altro. Utilizzare solo le parti di ricambio e la viteria indicate, inoltre usare utensili metrici per la viteria metrica e inglesi per la viteria inglese. Come indicato nelle istruzioni di disassemblaggio, alcune operazioni sono distruttive per alcuni componenti dell'assale. Leggere attentamente le descrizioni delle varie fasi dell'intervento ed operare con attenzione per non compromettere la funzionalità di altri elementi.
