Carraro 26.43 axle

MANUALE DI RIPARAZIONE REPAIR MANUAL ASSALE POSTERIORE - REAR AXLE Mod. 26.43M FR Rif. CA642133 1 a Edizione - 1 st Edition: 10/2006 P/N: CA357446

INDICE Mod. 26.43M FR INDEX AB10257 PAG. 1 REVISION DATE: 10/06 P/N: CA357446 Indice INFORMAZIONI GENERALI . . . . . . . . . . . 2 Utilizzo del manuale . . . . . . . . . . . . . . . . . . . . . . 3 Proprietà delle informazioni . . . . . . . . . . . . . . . . 4 Convenzioni e definizioni . . . . . . . . . . . . . . . . . . 5 Indicazioni generali . . . . . . . . . . . . . . . . . . . . . . . 7 Indicazioni generali per le operazioni di riparazione . . . . . . . . . . . . . . 8 INFORMAZIONI SULLA SICUREZZA . . 10 Indicazioni generali per la sicurezza . . . . . . . . . 11 Simboli di sicurezza . . . . . . . . . . . . . . . . . . . . . 12 Precauzioni generali . . . . . . . . . . . . . . . . . . . . . 13 CARATTERISTICHE GENERALI . . . . . . 15 Uso previsto . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Identificazione del prodotto . . . . . . . . . . . . . . . . 16 Descrizione generale . . . . . . . . . . . . . . . . . . . . 17 Caratteristiche Tecniche . . . . . . . . . . . . . . . . . . 18 Manutenzione e cambio olio . . . . . . . . . . . . . . . 21 Grasso al montaggio . . . . . . . . . . . . . . . . . . . . . 25 Adesivi e sigillanti . . . . . . . . . . . . . . . . . . . . . . . 26 Coppie di serraggio . . . . . . . . . . . . . . . . . . . . . 29 OPERAZIONI DI SMONTAGGIO E MONTAGGIO . . . . . . . . . . . . . . . . . . . . . 32 Gruppo cilindro sterzo . . . . . . . . . . . . . . . . . . . . 33 Gruppo riduttore epicicloidale . . . . . . . . . . . . . . 37 Gruppo mozzo ruota . . . . . . . . . . . . . . . . . . . . . 41 Gruppo flangia . . . . . . . . . . . . . . . . . . . . . . . . . 49 Gruppo supporti . . . . . . . . . . . . . . . . . . . . . . . . 51 Gruppo tromba trave . . . . . . . . . . . . . . . . . . . . . 55 Gruppo freno . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 Gruppo supporto differenziale . . . . . . . . . . . . . . 67 Gruppo differenziale . . . . . . . . . . . . . . . . . . . . . 78 Gruppo pignone . . . . . . . . . . . . . . . . . . . . . . . . 81 Convergenza/angolo di sterzata . . . . . . . . . . . . 90 Prove dopo montaggio . . . . . . . . . . . . . . . . . . . 94 RICERCA GUASTI . . . . . . . . . . . . . . . . . 95 Controllo ed esame dei guasti . . . . . . . . . . . . . 98 Diagnosi per problemi all'assale . . . . . . . . . . . 102 ATTREZZATURE SPECIALI . . . . . . . . . 104 Attrezzature speciali . . . . . . . . . . . . . . . . . . . . 105 TEMPI DI RIPARAZIONE . . . . . . . . . . . 107 Prontuario dei tempi di riparazione . . . . . . . . 108 Index GENERAL INFORMATION . . . . . . . . . . . 2 Manual use . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Information property . . . . . . . . . . . . . . . . . . . . . . 4 Agreements and definitions . . . . . . . . . . . . . . . . 5 General description . . . . . . . . . . . . . . . . . . . . . . 7 Recommendations for repair operations . . . . . . . . . . . . . . . . . . . . . . 8 SAFETY INSTRUCTIONS . . . . . . . . . . . 10 General safety recommendations . . . . . . . . . . 11 Safety symbols . . . . . . . . . . . . . . . . . . . . . . . . . 12 General precautions . . . . . . . . . . . . . . . . . . . . . 13 GENERAL SPECIFICATIONS . . . . . . . . 15 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Product identification . . . . . . . . . . . . . . . . . . . . 16 General description . . . . . . . . . . . . . . . . . . . . . 17 Technical Features . . . . . . . . . . . . . . . . . . . . . 18 Maintenance and oil change . . . . . . . . . . . . . . 21 Grease in assembly . . . . . . . . . . . . . . . . . . . . . 25 Adhesive and sealant . . . . . . . . . . . . . . . . . . . . 26 Tightening torques . . . . . . . . . . . . . . . . . . . . . . 29 DISASSEMBLY AND ASSEMBLY OPERATIONS . . . . . . . . . . . . . . . . . . . . 32 Steering cylinder group . . . . . . . . . . . . . . . . . . 33 Epicyclic reduction gear group . . . . . . . . . . . . . 37 Wheel hub group . . . . . . . . . . . . . . . . . . . . . . . 41 Flange group . . . . . . . . . . . . . . . . . . . . . . . . . . 49 Trunnions group . . . . . . . . . . . . . . . . . . . . . . . . 51 Axle beam trumpet group . . . . . . . . . . . . . . . . . 55 Brake group . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 Differential support group . . . . . . . . . . . . . . . . . 67 Differential group . . . . . . . . . . . . . . . . . . . . . . . 78 Pinion group . . . . . . . . . . . . . . . . . . . . . . . . . . . 81 Toe-in/steering angle . . . . . . . . . . . . . . . . . . . . 90 Testing after assembly . . . . . . . . . . . . . . . . . . . 94 TROUBLESHOOTING . . . . . . . . . . . . . . 95 Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . 100 Axle problems and diagnosis . . . . . . . . . . . . . 103 SPECIAL TOOLS . . . . . . . . . . . . . . . . . 104 Special tools . . . . . . . . . . . . . . . . . . . . . . . . . . 105 SERVICE OPERATIONS TIME . . . . . . 107 Service operations time schedule . . . . . . . . . 108

Mod. 26.43M FR REVISION DATE: 10/06 P/N: CA357446 A GENERAL INFORMATION A INFORMAZIONI GENERALI

INFORMAZIONI GENERALI Mod. 26.43M FR GENERAL INFORMATION AB10257 A.1 PAG.3 REVISION DATE: 10/06 P/N: CA357446 A.1 Manual use End users • Installer • User • Maintenance operator Maintenance CONSULT THIS MANUAL THOROUGHLY, as proper functioning and good efficiency of mechanical organs depends mostly on constant and correct routine maintenance ensuring product integrity and expected life duration. In case of any damages or anomalies, quick intervention of trained operators can avoid future impairment and lengthen the working life. Repair The disassembly/assembly procedures have been outlined for a total product overhauling. They have also been described in sequence through photographs with relevant explanation for specific interventions, thus obtaining a complete and safe guide for each and every phase of an operation. Operation description presumes that the axle has already been removed from the vehicle. To remove the axle from the vehicle refer to manual provided from vehicle manufacturer. A.1 Utilizzo del manuale Destinatari • Installatore. • Utilizzatore. • Manutentore. Manutenzione PRENDERE VISIONE DI TUTTO IL MANUALE poiché il buon funzionamento ed il rendimento degli organi meccanici dipendono principalmente da una costante e corretta manutenzione e assicurano la durata e l'integrità del prodotto. Nell'eventualità di guasti od anomalie il tempestivo intervento da parte di personale specializzato garantisce una durata più lunga del gruppo, evitando danni maggiori nel tempo. Riparazione Le procedure per lo smontaggio/montaggio consentono di eseguire la revisione totale del prodotto e sono descritte in sequenza con l’ausilio di illustrazioni, per una guida completa e sicura all’esecuzione di ogni operazione. Nella descrizione delle operazioni si presuppone che l’assale sia stato rimosso dal veicolo. Per la rimozione dell’assale dal veicolo consultare il manuale del costruttore del veicolo.

INFORMAZIONI GENERALI Mod. 26.43M FR GENERAL INFORMATION AB10257 A.2 PAG.4 REVISION DATE: 10/06 P/N: CA357446 A.2 Information property This manual should be considered as CARRARO S.p.A. confidential information. All rights reserved. No part of this manual may be reproduced, in any form or by any means, without prior written permission of CARRARO S.p.A. Only the customer, whom the manual, together with the product, has been issued to, is allowed to use this document, and only in order to use, maintain and repair the unit. CARRARO S.p.A. declares that the subject of this manual consists with the technical and safety specifications of the machine that the manual is referred to. The manufacturer shall not be held liable for direct or indirect damages to persons, things or animals due to an improper use of this document or of the machine or to a different use of them, which does not comply with what is provided for in this manual. A.2 Proprietà delle informazioni Questo manuale contiene informazioni di proprietà riservata. Tutti i diritti sono riservati. Questo manuale non può essere riprodotto o fotocopiato, tutto o in parte, senza il preventivo consenso scritto di CARRARO S.p.A. L’uso di questo materiale documentale è consentito solo al cliente a cui il manuale è stato fornito come corredo del prodotto, e solo per scopi di uso, manutenzione e riparazione. CARRARO S.p.A. dichiara che le informazioni contenute in questo manuale sono congruenti con le specifiche tecniche e di sicurezza della macchina a cui il manuale si riferisce. Il fabbricante non si assume alcuna responsabilità per danni diretti o indiretti a persone, cose o animali, conseguenti all’uso di questo materiale documentale o della macchina in condizioni diverse da quelle previste. Carraro Spa Via Olmo, 37 35011 Campodarsego (Pd) Italia Tel. +39 049 9219111 Fax +39 049 9289111 www.carraro.com

INFORMAZIONI GENERALI Mod. 26.43M FR GENERAL INFORMATION AB10257 A.3 PAG.5 REVISION DATE: 10/06 P/N: CA357446 A.3 Agreements and definitions Agreements Illustrations like pictures, drawings and components of this manual are NOT in scale, because of limited space and editing limits, therefore they are NOT reliable to obtain values about size or weight. Illustrations are supposed to point out the correct methods to working on the machine and its components, therefore they could not display exactly the same elements. Definitions Left side: it is the left side of the unit considering the vehicle running conditions. Right side: it is the right side of the unit considering the vehicle running conditions. Typographic agreements Note: The notes, pointed out externally to the text they refer, include important information. Warning: Warning indications point out the procedures, whose partial or complete non-observance can damage the machine or the connected equipment. Danger: Danger indications point out the procedures, whose partial or complete non-observance can injure the operator. Measurements This manual indicates all measurements in International System (SI). Use the following conversion table to convert Imperial Measure. Conversion table A.3 Convenzioni e definizioni Convenzioni Le illustrazioni nel manuale NON sono in scala quindi NON sono attendibili valutazioni delle dimensioni dei componenti basate sulle stesse. Le illustrazioni hanno il compito di evidenziare le corrette procedure da condurre sulla macchina e sui suoi componenti, per questo potrebbero non rappresentare esattamente gli elementi di questa macchina ma componenti meccanici simili. Definizioni Lato sinistro: parte sinistra del gruppo vista nel senso di marcia del veicolo. Lato destro: parte destra del gruppo vista nel senso di marcia del veicolo. Convenzioni tipografiche Nota: informazioni importanti, evidenziate al di fuori del testo a cui si riferiscono. Attenzione: procedure la cui totale o parziale inosservanza può produrre danni alla macchina o alle apparecchiature ad essa collegate. Pericolo: procedure la cui totale o parziale inosservanza può produrre lesioni o danni alla salute dell’operatore. Unità di misura Nel manuale si utilizzano le unità di misura del sistema internazionale (SI). Per la conversione al sistema anglosassone riferirsi alla seguente tabella. Tabella di conversione S.I. GB/USA SYSTEM 1 (mm) 0.03937 (in) 10 (mm) 0.3937 (in) 25.4 (mm) 1 (in) 6.4516 (cm²) 1 (sq. in) 1 (m²) 1550 (sq. in) 16.378 (cm²) 1 (cu. in) 0.473 (dm²) 1 (U.S. pint) 1 (l) 61.02 (cu. in) 1 (l) 0.2642 (U.S. gal) 1.772 (g) 1 (oz) 0.4536 (kg) 1 (lb) 0.00070308 (kg/mm²) 1 (lb/sq. in) 1 (bar) 14.51 (psi) 1 (kg.m) 7.246 (lb. ft) 1(daN)= 10 (N)= 1,02 (kg.f) 2.24 (lb. f)

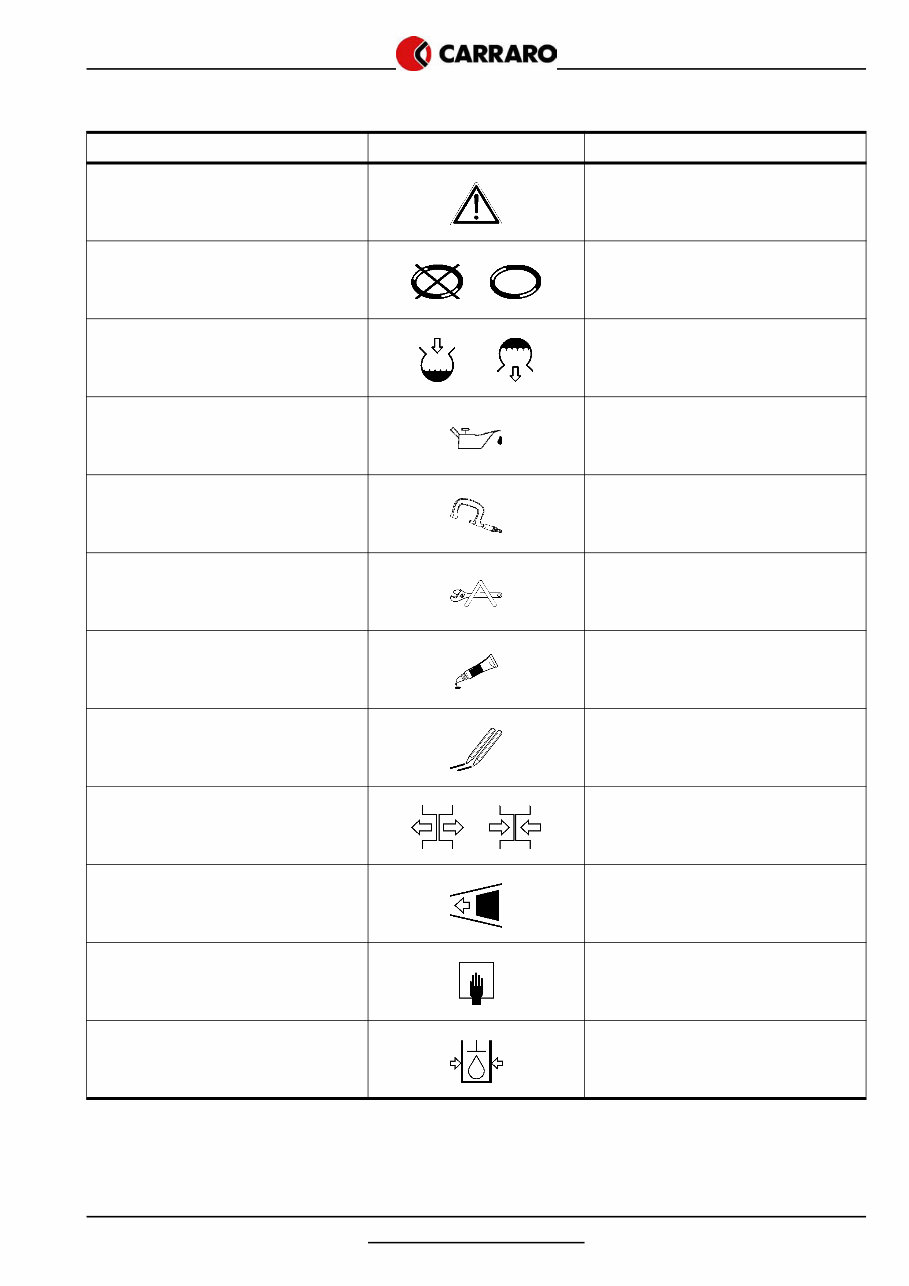

INFORMAZIONI GENERALI Mod. 26.43M FR GENERAL INFORMATION AB10257 A.3 PAG.6 REVISION DATE: 10/06 P/N: CA357446 Symbology Simbologia DESCRIZIONE SIMBOLI/SYMBOLS DESCRIPTION ATTENZIONE/PERICOLO WARNING/DANGER RIMOZIONE/INSTALLAZIONE anelli-guarnizioni-filtri REMOVE/INSTALL seals-gaskets-filters RIEMPIMENTO o RABBOCCO OLIO/ SCARICO OLIO OIL FILLING OR OIL LEVEL/OIL DRAIN LUBRIFICAZIONE/INGRASSAGGIO LUBRICATION/GREASING REGOLAZIONE/MISURAZIONE coppie di serraggio-precarichi-giochi ADJUSTMENTS/MEASUREMENTS tightening torques-preloads-backlash ATTREZZATURE SPECIALI SPECIAL TOOLS APPLICAZIONE SIGILLANTI/COLLANTI SEALING/LOCKING FLUIDS APPLICATION TRACCIATURA MARKING SMONTAGGIO/MONTAGGIO DI PARTICOLARI INGOMBRI O SOTTOGRUPPI DISASSEMBLY/ASSEMBLY OF BULKY PARTS OR SUBASSEMBLIES ATTENZIONE: rispettare il verso di montaggio WARNING: respect assembly orientation PULIRE ACCURATAMENTE CLEANING CAREFULLY IMMETTERE FLUIDO IN PRESSIONE APPLY PRESSURIZED FLUID

INFORMAZIONI GENERALI Mod. 26.43M FR GENERAL INFORMATION AB10257 A.4 PAG.7 REVISION DATE: 10/06 P/N: CA357446 A.4 General description The machine should be checked and/or repaired only by qualified technicians, acquainted with its peculiar features and well aware of all safety instructions. Before performing any operation it is advisable to carry out unit cleaning accurately by removing oil/ grease encrustations and accumulation. All disassembled mechanical parts must be cleaned accurately with suitable products to avoid possible damage. Parts should be replaced if damaged, worn out, cracked, seized, etc. as they could affect proper working. Rotating parts (bearings, gears, shafts) and that of hardware/fasteners (O-Ring, oil seals) should be examined carefully, as they are subject to major stress, wearing and ageing. We highly advise to replace tightening parts during every teardown or repair. In case of replacement of one part of the bevel gear set this operation requires the replacement of the other part too. Use appropriate spare parts, nuts and bolts to avoid any other problems. Moreover, use metric tools for metric nuts and bolts and Imperial tools for the others. Some operations are destructive for removed components. Carefully reading and through understanding of these instructions will avoid damage to other components. A.4 Indicazioni generali La macchina deve essere controllata e/o riparata solo da personale tecnico specializzato che sia a conoscenza delle sue particolari caratteristiche e delle relative norme di sicurezza (prevenzione infortuni). Prima di svolgere qualsiasi operazione, pulire accuratamente il gruppo rimuovendo eventuali incrostazioni ed accumuli di terriccio e/o grasso. Tutti gli organi meccanici smontati devono essere accuratamente puliti con prodotti adeguati, per evitare possibili danni. Verificarne l'integrità, sostituendoli in caso di danni, usura, incrinature, grippaggi o difetti che potrebbero comprometterne il buon funzionamento. In particolar modo si deve verificare l'integrità delle parti in movimento (cuscinetti, ingranaggi, alberi) e delle parti di tenuta (anelli OR, anelli di tenuta), soggette a maggiori sollecitazioni, usura, invecchiamento. Si raccomanda di sostituire ad ogni revisione o riparazione gli organi di tenuta. Si ricordi che l’eventuale sostituzione di un componente della coppia conica comporta la sostituzione anche dell'altro. Utilizzare solo le parti di ricambio e la viteria indicate, inoltre usare utensili metrici per la viteria metrica e inglesi per la viteria inglese. Come indicato, alcune operazioni sono distruttive per gli elementi rimossi. Leggere attentamente le descrizioni delle varie fasi dell'intervento ed operare con attenzione per non compromettere la funzionalità di altri elementi.

INFORMAZIONI GENERALI Mod. 26.43M FR GENERAL INFORMATION AB10257 A.5 PAG.8 REVISION DATE: 10/06 P/N: CA357446 A.5 Recommendations for repair operations Before starting any disassembly and assembly operations, read carefully the following recommendations. Shafts seals Respect the following recommendations during shaft seal assembly: - Clean shaft very carefully and ensure that the part in contact with the shaft seal is not damaged, cut or out of roundness. - Assemble the seals so that the lip is fitted towards the oil side. - Lubricate seal lips (use oil) and fill 3/4 of seal cavity with grease. - Use appropriate drivers. Do not use a hammer directly on the seals. - Do not damage the seals while assembling the shaft. O-rings Lubricate adequately before inserting them at the right place and avoid o-ring rolling while inserting the shaft. Adjusting shims Use appropriate adjusting shims and measure each one separately. Complete group measurement or stampings on the shims are not always reliable: check. Bearings Its advisable to heat up bearings to 80°C - 90°C before assembling them onto their respective shafts or to cool them (dry ice) before inserting them into corresponding bore. Always use suitable extractors to remove the bearings. Before reassembling the bearings, clean, check and lubricate them. Split pins Before assembling elastic pins, make sure that the notch is oriented towards the stressing force. Spiral elastic pins do not need orientation. Sealing Use sealing as advised by specifications. Ensure that parts to be sealed are clean, dry and completely grease free. A.5 Indicazioni generali per le operazioni di riparazione Prima di iniziare le operazioni di smontaggio e montaggio leggere attentamente le seguenti avvertenze. Anelli di tenuta per alberi Per il montaggio degli anelli di tenuta attenersi alle seguenti raccomandazioni: - Pulire accuratamente l'albero ed assicurarsi che non sia danneggiato, rigato od ovalizzato nelle zone di contatto con gli anelli. - Montare gli anelli in modo che il labbro sia rivolto verso il lato olio. - Lubrificare il labbro degli anelli (usare preferibilmente olio) e riempire per 3/4 di grasso la camera degli anelli stessi. - Montare gli anelli usando un appropriato calettatore. Non usare il martello direttamente sugli anelli. - Non danneggiare gli anelli durante il montaggio dell'albero. Anelli OR Lubrificarli adeguatamente prima di inserirli nella propria sede evitando "arrotolamenti" durante il montaggio dell'albero. Spessori di registro Per le registrazioni utilizzare gli appropriati spessori di registro, misurandoli singolarmente. La misurazione del pacco completo o la stampigliatura riportata sugli spessori stessi può risultare non sempre affidabile: verificare. Cuscinetti Per un corretto montaggio è consigliabile riscaldarli in forno ad una temperatura di 80°C - 90°C prima di montarli sui rispettivi alberi o raffreddarli prima di inserirli nelle relative sedi con piantaggio esterno. Usare sempre gli estrattori idonei per rimuovere i cuscinetti. Prima di rimontarli, pulirli, ispezionarli e lubrificarli. Spine elastiche Al montaggio delle spine elastiche ad intaglio assicurarsi che l'intaglio delle stesse sia orientato nel senso dello sforzo sollecitante la spina. Le spine elastiche a spirale invece non necessitano di alcun orientamento. Sigillante Usare sigillanti secondo le specifiche. Assicurarsi che le parti da sigillare siano pulite, asciutte e completamente prive di grasso.

INFORMAZIONI GENERALI Mod. 26.43M FR GENERAL INFORMATION AB10257 A.5 PAG.9 REVISION DATE: 10/06 P/N: CA357446 Oil drain Before disassembly, oil should be drained out. Warning: disposal of used oil must be done according to laws. Cleaning Wash all moving parts (gears, bearings, etc.) accurately with diesel fuel or kerosene. Avoid gasoline and watery alkaline solutions. Do not wash with steam or hot water, as it will be very difficult to eliminate surface humidity. Dry all parts with a rag or air jet to avoid scratching from abrasive residuals. All surfaces should be covered with lubricant so as to protect it from future oxidation. Checks Examine accurately all bearings, external rings which may be still stuck in their position and pivot pins on which rolls rotate. Replace those which are worn out or damaged. Gears should not be spoiled and teething should not be excessively worn out. Teeth smoothing should not be deteriorated. Check all grooves: assure that they are not worn out or damaged. Replace spoiled parts with original spare parts. Replace seals on rotating shafts, before reassembly. Ends of flanges and tools Be careful when hammering tool or flange ends, in order to avoid jeopardizing functionality and integrity of either the tools or the components on which you are operating. Lubricant use In order to lubricate the CARRARO axles correctly and to reach the exact operation temperature, it is important to use the recommended lubricants, keeping their level constant as indicated in this manual. Scarico dell'olio Prima di intervenire sul prodotto è necessario scaricare l'olio dal gruppo. Attenzione: smaltire gli oli esausti nel rispetto delle vigenti norme. Pulizia Lavare accuratamente tutte le parti in movimento relativo (ingranaggi, cuscinetti, ecc.) utilizzando gasolio o cherosene. E' da evitare l'uso di benzina e soluzioni acquose alcaline. Evitare lavaggi con vapore o acqua calda perché sarebbe difficile eliminare completamente l'umidità superficiale. Asciugare accuratamente tutti i particolari mediante un getto d'aria o stracci per evitare di rigare le superfici con residui abrasivi. Tutte le superfici devono essere ricoperte da un leggero strato di lubrificante per proteggerle da eventuali ossidazioni. Controlli Verificare accuratamente tutti i cuscinetti, gli anelli esterni eventualmente ancora piantati nelle proprie sedi e i perni su cui rotolano i rullini. Sostituire quei particolari che presentano tracce di usura o di danneggiamento. Controllare che tutti gli ingranaggi non presentino avarie od usure eccessive delle dentature: gli smussi dei denti non devono essere deteriorati. Controllare che tutti i tratti scanalati siano privi di usure eccessive o di altri danneggiamenti. Sostituire i particolari avariati con ricambi originali. Dopo ogni smontaggio è buona norma sostituire le guarnizioni di tenuta sugli alberi rotanti. Estremità di flange ed attrezzi Prestare la massima attenzione quando si martellano le estremità di attrezzi o di flange per evitare di compromettere la funzionalità e l’integrità sia degli attrezzi che dei componenti su cui si opera. Impiego di lubrificante Per ottenere una corretta lubrificazione ed una esatta temperatura di funzionamento negli assali CARRARO, è importante usare i lubrificanti raccomandati, mantenendone il livello costante secondo quanto indicato nel presente manuale.
