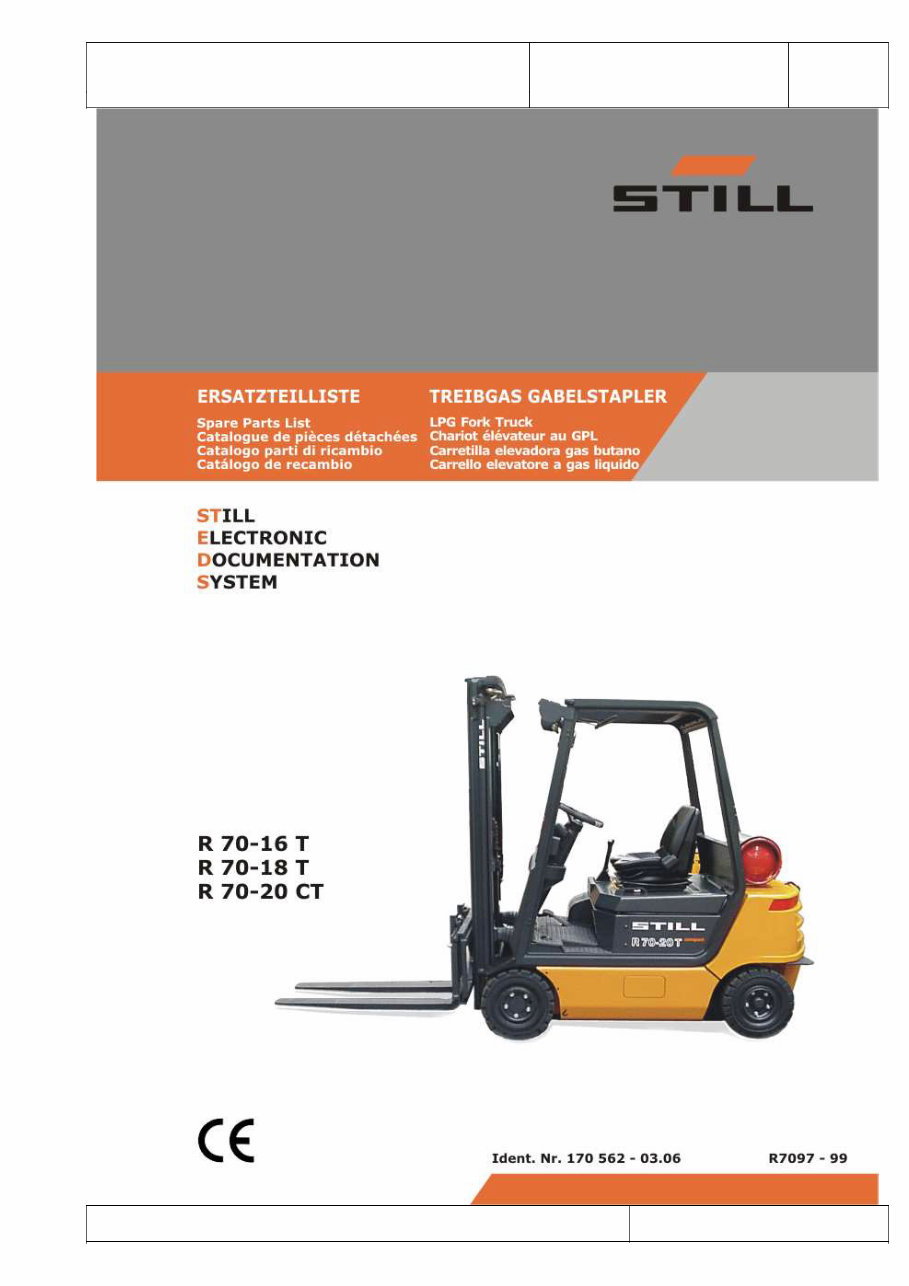

STILL LPG FORK Truck R70-16T R70-18T R70-20CT Illustrated Master Parts List Manual (Ident-Nr.170562-03.06 R7097-R7099)

LPG FORK TRUCK Setix R7097-R7099 version 01.01.1990 page 1 sheet 1

LPG FORK TRUCK Setix R7097-R7099 version 01.01.1990 page 1 sheet 2

LPG FORK TRUCK Setix R7097-R7099 version 01.01.1990 page 1 sheet 3 Part-No. Description R7097-99 FG-00 PRODUCT INFORMATION R7097-99 FG-11 ELECTRIC MOTOR R7097-99 FG-12 IC ENGINE R7097-99 FG-13 IC ENGINE AUXILIARY PARTS R7097-99 FG-14 IC ENGINE EXHAUST SYSTEM R7097-99 FG-22 MECHANICAL DRIVE AXLE R7097-99 FG-31 CHASSIS R7097-99 FG-34 DRIVERS POSITION R7097-99 FG-42 STEERING SYSTEM R7097-99 FG-46 WHEELS AND TYRES R7097-99 FG-49 BRAKING SYSTEM R7097-99 FG-50 CONTROLS R7097-99 FG-56 DISPLAY ELEMENT R7097-99 FG-60 ELECTRICS; ELECTRONICS R7097-99 FG-64 ELECTRONIC CONTROLS R7097-99 FG-70 HYDRAULICS R7097-99 FG-71 WORKING HYDRAULICS R7097-99 FG-76 VALVE R7097-99 FG-80 LOAD LIFTING SYSTEM R7097-99 FG-81 MAST R7097-99 FG-84 LOAD CARRIER R7097-99 FG-86 ATTACHMENTS R7097-99 FG-90 SPECIAL EQUIPMENT NARROW AISLE TRUCKS R7097-99 FG-92 OTHER ACCESSORIES

PRODUCT INFORMATION R7097-99 FG-00 version 01.01.1990 page 2 sheet 1 Part-No. Description Version R7097-99 FG-022 DOCUMENTATION R7097-99

DOCUMENTATION R7097-99 FG-022 FG-022 R7097-99 version 01.01.1990 page 3 sheet 1 Part-No. Description Assembly Version 171156 DOCUMENTATION 171156 R7097-99 170397 DOCUMENTATION 170397 option

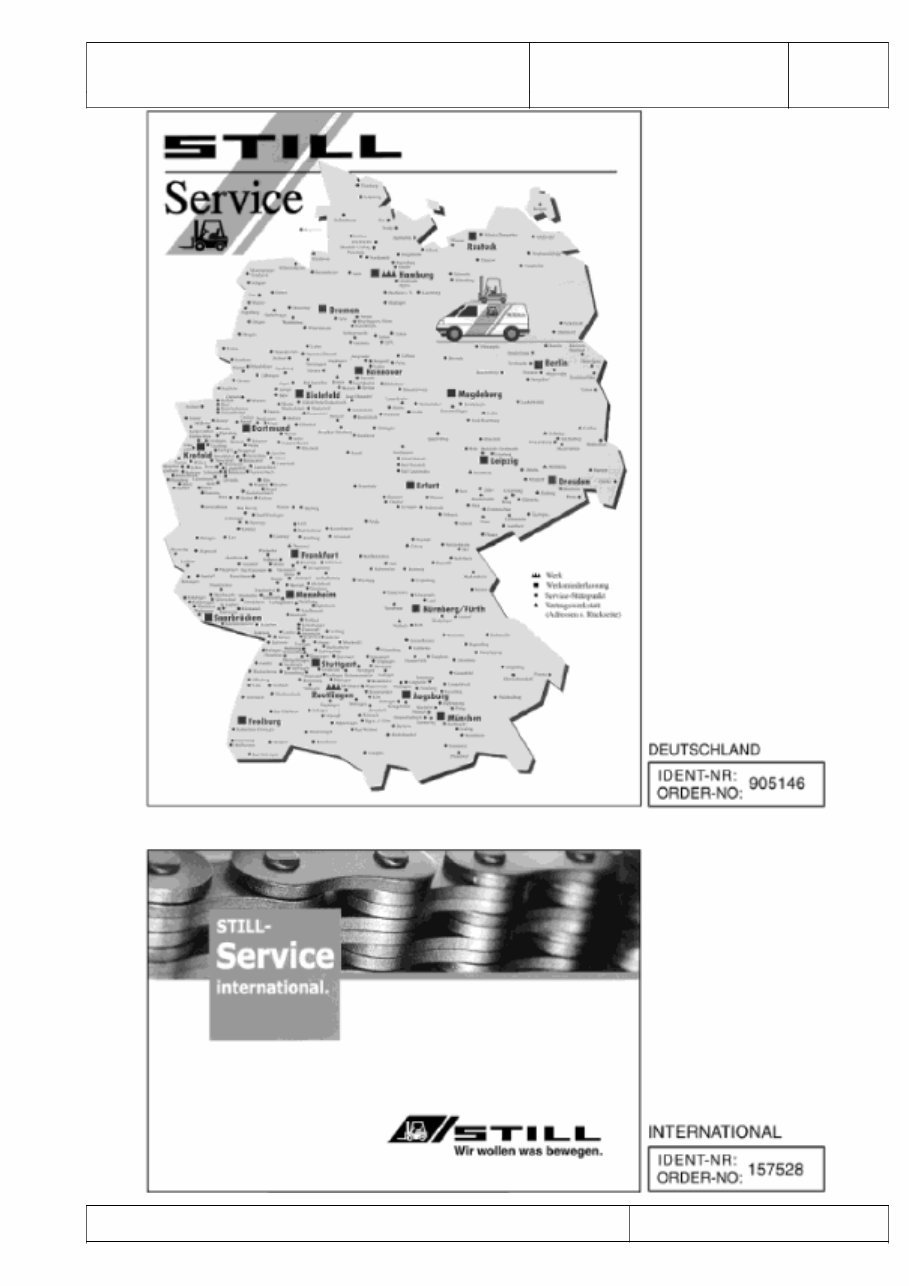

DOCUMENTATION 171156 FG-022 R7097-99 version 01.01.1990 page 4 sheet 1 Fig.-Nr Part-No. Qty. Description Remark 1 146792 1 FILE 30 mm 146793 FILE 45 mm 146794 FILE 55 mm 2 148920 1 STICKER 3 905146 1 ADMISSION PRESSURE Germany only 4 157528 SERVICE BOOKLET 5 148837 1 SERVICE INFORMATION Germany only 6 135745 1 CHECK BOOK Germany only 7 170208 1 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; German 170209 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; English 170210 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; French 170211 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; Spanish 170212 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; Italian 170215 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; Danish 170213 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; Dutch 170217 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; Portugese 170219 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; Greek 170214 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; Swedish 170216 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; Norwegian 170218 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; Finnish 170225 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; Polish 170224 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; Hungarian 170220 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; Czech 170226 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; Slowakian 170227 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; Slowenian 170221 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; Estonian 170223 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; Latvian 170222 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; Lithuanian 170228 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; Turkish 170229 GUIDELINE Verband Deutscher Maschinen- und Anlagenbau e.V.; Russian 8 171094 1 OPERAT. INSTRUCTIONS German 171095 OPERAT. INSTRUCTIONS English 171096 OPERAT. INSTRUCTIONS French 171097 OPERAT. INSTRUCTIONS Italian 171098 OPERAT. INSTRUCTIONS Spanish 171099 OPERAT. INSTRUCTIONS Danish 171100 OPERAT. INSTRUCTIONS Dutch 171101 OPERAT. INSTRUCTIONS Portugese 171102 OPERAT. INSTRUCTIONS Greek 171103 OPERAT. INSTRUCTIONS Swedish 171104 OPERAT. INSTRUCTIONS Norwegian 171105 OPERAT. INSTRUCTIONS Finnish 171106 OPERAT. INSTRUCTIONS Russian

DOCUMENTATION 171156 FG-022 R7097-99 version 01.01.1990 page 4 sheet 2 Fig.-Nr Part-No. Qty. Description Remark 8 171107 OPERAT. INSTRUCTIONS Polish 171108 OPERAT. INSTRUCTIONS Hungarian 171109 OPERAT. INSTRUCTIONS Czech 171110 OPERAT. INSTRUCTIONS Slowakian 171111 OPERAT. INSTRUCTIONS Slowenian 171112 OPERAT. INSTRUCTIONS EST 171113 OPERAT. INSTRUCTIONS Latvian 171114 OPERAT. INSTRUCTIONS Lithuanian 171115 OPERAT. INSTRUCTIONS Icelandic 171116 OPERAT. INSTRUCTIONS Turkish 9 143336 FACTORY SUPPLY 146334 FACTORY SUPPLY 145730 FACTORY SUPPLY 149845 FACTORY SUPPLY 10 529641 OPERAT. INSTRUCTIONS 11 170562 1 SPARE PARTS LIST only available with serial number

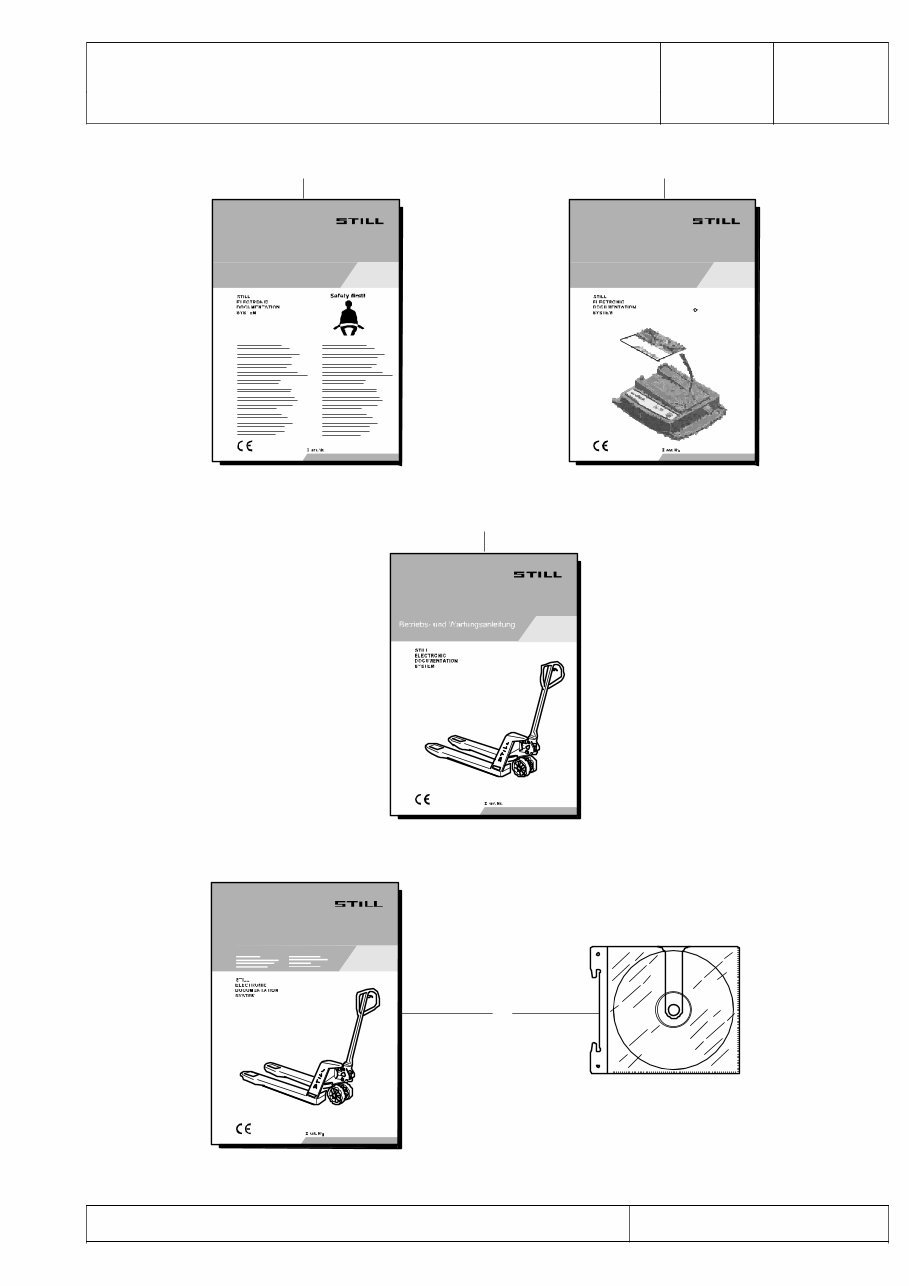

DOCUMENTATION 170397 FG-003 option version 01.01.1990 page 5 sheet 1 SONDER 14302 d 170 003 - 09. 04 H P 25 HANDHUBWAGEN ERSAT ZT EI LL ISTE d 164 930 - 09.04 HP 25 [de] d 170 335 - 05.05 Fl eetManager Add -On [de] FleetManager Add-On Light d 163 964 - 02.05 Fahrer-Rückhaltesysteme Betriebs- und Wartungsanleitung Betriebanleitung HP 25 HP 25 Handhubwagen 1 3 4 2

DOCUMENTATION 170397 FG-003 option version 01.01.1990 page 5 sheet 2 Fig.-Nr Part-No. Description Version Remark 1 163964 OPERAT. INSTRUCTIONS restraint system 2 170335 OPERAT. INSTRUCTIONS D 170336 OPERAT. INSTRUCTIONS GB 170337 OPERAT. INSTRUCTIONS F 170338 OPERAT. INSTRUCTIONS I 170339 OPERAT. INSTRUCTIONS 170340 OPERAT. INSTRUCTIONS DK 170341 OPERAT. INSTRUCTIONS NL 170342 OPERAT. INSTRUCTIONS P 170343 OPERAT. INSTRUCTIONS GR 170344 OPERAT. INSTRUCTIONS S 170345 OPERAT. INSTRUCTIONS N 170346 OPERAT. INSTRUCTIONS FIN 170347 OPERAT. INSTRUCTIONS RUS 170348 OPERAT. INSTRUCTIONS PL 170349 OPERAT. INSTRUCTIONS rear 170350 OPERAT. INSTRUCTIONS CZ 170351 OPERAT. INSTRUCTIONS SK 170352 OPERAT. INSTRUCTIONS SLO 170353 OPERAT. INSTRUCTIONS EST 170354 OPERAT. INSTRUCTIONS LV 170355 OPERAT. INSTRUCTIONS LT 170356 OPERAT. INSTRUCTIONS IS 170357 OPERAT. INSTRUCTIONS TR 3 164930 OPERAT. INSTRUCTIONS D 164980 OPERAT. INSTRUCTIONS GB 164981 OPERAT. INSTRUCTIONS F 164982 OPERAT. INSTRUCTIONS I 164983 OPERAT. INSTRUCTIONS E 164984 OPERAT. INSTRUCTIONS DK 164985 OPERAT. INSTRUCTIONS NL 164986 OPERAT. INSTRUCTIONS P 164987 OPERAT. INSTRUCTIONS GR 164988 OPERAT. INSTRUCTIONS S 164989 OPERAT. INSTRUCTIONS N 164990 OPERAT. INSTRUCTIONS FIN 164991 OPERAT. INSTRUCTIONS RUS 164992 OPERAT. INSTRUCTIONS PL 164993 OPERAT. INSTRUCTIONS rear 164994 OPERAT. INSTRUCTIONS CZ 164995 OPERAT. INSTRUCTIONS SK 164996 OPERAT. INSTRUCTIONS SLO 4 170003 SPARE PARTS LIST CD-ROM

ELECTRIC MOTOR R7097-99 FG-11 version 01.01.1990 page 6 sheet 1 Part-No. Description R7097-99 FG-111 MOTOR R7097-99 FG-115 GENERATOR
