p Marine Outboards F4A 290333 WORLD WIDE F4 USA/CANADA SERVICE MANUAL MANUEL D’ENTRETIEN WARTUNGSANLEITUNG MANUAL DE SERVICIO E F D ES

NOTICE F4A SERVICE MANUAL ©1998 Yamaha Motor Co., Ltd 1st Edition, February 1998 All rights reserved. No part of this publication may be reproduced or transmitted in any form or by any means including photocopying and recording without the written permission of the copyright holder. Such written permission must also be obtained before any part of this publication is stored in a retrieval system of any nature. Printed in Japan P/N 67D-28197-Z8-C1 A10001-0* E This manual has been prepared by the Yamaha Motor Company, Ltd. primarily for use by Yamaha dealers and their trained mechanics when performing maintenance procedures and repairs to Yamaha equipment. It has been written to suit the needs of persons who have a basic understanding of the mechanical and electrical concepts and procedures inherent in the work, for without such knowledge attempted repairs or service to the equipment could render it unsafe or unfit for use. Because the Yamaha Motor Company, Ltd. has a policy of continuously improving its prod- ucts, models may differ in detail from the descriptions and illustrations given in this publication. Use only the latest edition of this manual. Authorized Yamaha dealers are notified peri- odically of modifications and significant changes in specifications and procedures, and these are incorporated in successive editions of this manual.

ES La Yamaha Motor Company a élaboré ce manuel à l’attention des concessionnaires Yamaha et de leurs mécaniciens pour leurs travaux d’entretien et de ré- paration sur du matériel Yamaha. Ce manuel s’adresse à des personnes dis- posant de connaissances de base so- lides en mécanique et en électricité Sans lesquelles elles risqueraient, au cours de leurs travaux de réparation ou d’entretien, de rendre le matériel inap- te ou dangereux à l’utilisation. La politique de la Yamaha Motor Company Ltd. visant à l’amélioration constante de ses produits, il est pos- sible que le modèle devant faire l’objet d’une réparation ne corresponde pas exactement au modèle présenté. N’uti- lisez que l’édition la plus récente de ce manuel. Les concessionnaires agréés Yamaha sont régulièrement informés de toutes les modifications importantes apportées à Notre matériel. Il est tenu compte de ces modifications dans les éditions successives de ce manuel. Dieses Handbuch wurde von der Yamaha Motor Company vorrangig zur Verwendung durch die Yamaha- Vertragshändler und ihre qualifi- zierten Mechaniker geschrieben. Es ist nicht möglich, den gesamten Ausbildungsumfang von Mechani- kern in einem einzigen Handbuch zusammenzufassen. Darum werden in diesem Handbuch Grundkenntnisse des mechani- schen und elektrischen Aufbaus und der zur Wartung nötigen Ar- beitsmethoden vorausgesetzt. Ver- suchte Wartungs- und Reparaturar- beiten ohne solche Kenntnisse könnten den Außenbordmotor un- sicher und/oder verwendungsun- fähig machen. Die Yamaha Motor Company, Ltd. ist immer danach bestrebt, alle von Yamaha hergestellten Modelle zu verbessern. Spezifikationen oder Verfahren werden allen Yamaha- Vertragshändlern mitgeteilt und werden ggf. in zukünftigen Ausga- ben dieses Handbuchs erscheinen. Este manual ha sido preparado por Ya- maha Motor Company y va dirigido a los concesionarios Yamaha y a sus me- cánicos cualificados para realizar los procedimientos de mantenimiento y las reparaciones de los equipos Yamaha. Está redactado de forma que pueda sa- tisfacer las necesidades de aquellas personas que poseen unos conocimientos básicos de los conceptos y procedimientos mecánicos y eléctricos inhe- rentes a dichos trabajos de mantenimiento y reparación, ya que de no po- seer tales conocimientos, las posibles reparaciones o mantenimiento del equipo podrían afectar adversamente su seguridad y operatividad. Puesto que Yamaha Motor Company Ltd. sigue una política de mejora conti- nua de sus productos, puede que las especificaciones de los modelos no coin- cidan con algunos aspectos de las des- cripciones e ilustraciones contenidos en esta publicación. Utilice únicamen- te la versión más reciente de este manual. Los concesionarios autorizados Yamaha reciben periódicamente infor- mación relacionada a las modificacio- nes y cambios significativos introduci- dos en las especificaciones y los procedimientos de los equipos, información que se incorporará a las ediciones su- cesivas de este manual. D F AVANT PROPOS F4A MANUEL D’ENTRETIEN ©1998 Yamaha Motor Co., Ltd. 1ère édition, Février 1998 Tous droits réservés. Toute reproduction ou transmission de ce manuel, même partielle, par quelque procédé que ce soit, y compris par photocopie ou enregistrement, requiert l’accord écrit préalable de la Yamaha Motor Co., Ltd. Imprimé au Japon P/N 67D-28197-Z8-C1 EINFÜHRUNG F4A WARTUNGSHANDBUCH 98 Yamaha Motor Co., Ltd. 1. Ausgabe, Februar 1998 Alle Rechte vorbehalten. Diese Veröffentlichung darf auch teilweise in keiner Weise oder durch irgendein Verfahren ohne die schriftliche Genehmigung des Inhabers des Urheberrechts reproduziert oder übertragen werden. Dies gilt auch für Fotokopien und Aufzeichnungen. Die schriftliche Genehmigung ist vor der ÜbErnahme in irgendein Informationssystem einzuholen. Gedruckt in Japan P/N 67D-28197-Z8-C1 AVISO F4A MANUAL DE SERVICIO ©1998 Yamaha Motor Co., Ltd. 1ª Edición, Febrero 1998 Reservados todos los derechos. Queda prohibida la reproducción o transmisión de esta publicación, ya sea en su totalidad o en parte, y por cualquier medio, incluido su fotocopiado o grabación, sin el consentimiento por escrito del titular del derecho de copyright. También deberá obtenerse este consentimiento antes de proceder al almacenamiento de cualquier parte de esta publicación en un sistema de búsqueda documental de cualquier naturaleza. Impreso en Japón P/N° 67D-28197-Z8-C1

HOW TO USE THIS MANUAL MANUAL FORMAT All of the procedures in this manual are organized in a sequential, step-by-step format. The information has been complied to provide the mechanic with an easy to read, handy reference that contains comprehensive explanations of all disassembly, repair, assembly, and inspection operations. In this revised format, the condition of a faulty component will precede an arrow symbol and the course of action required will follow the symbol, e.g., 8 Bearings Pitting/Scratches ﬁ Replace. To assist you to find your way through this manual, the section title and major heading is given at the top of every page. ILLUSTRATIONS The illustrations within this service manual represent all of the designated models. CROSS REFERENCE The cross references have been kept to a minimum. Cross references will direct you to the appropriate section or chapter. E

MODE D’UTILISA- TION DU MANUEL PRESENTATION DU MANUEL Dans ce manuel, tous les procédés sont décrits pas à pas. Les informations ont été condensées pour fournir au mécani- cien un guide pratique et facile à lire, contenant des explications claires pour tous les procédés de démontage, répa- ration, remontage et vérification. Dans ce nouveau format, l’état d’un composant défectueux est suivi d’une flèche qui indique les mesures à prendre. Exemple: 9 Roulements Piqûres/Endommagement fi Changer. Pour plus de facilité, le titre de chapitre ainsi que le titre de section sont repris en tête de chaque page. ILLUSTRATIONS Les illustrations contenues dans ce manuel de service représentent tous les modèles concernés. REFERENCES CROISEES Les références ont été réduites à un minimum. Les références croisées vous renvoient directement à la section ou au chapitre approprié. LEITFADEN FÜR DIESES HANDBUCH AUFBAU DES HANDBUCHS Dieses Handbuch enthält Beschrei- bungen von Arbeitsverfahren, die für Demontage, Reparatur, Monta- ge, Einstellung und Inspektion ein- gesetzt werden. Alle Arbeiten werden der Reihe nach schrittweise dargestellt. Der geänderte Aufbau gibt den Zu- stand eines schadhaften Bauteils vor einem Pfeilsymbol an. Die erfor- derlichen Maßnahmen werden nach dem Symbol beschrieben, z.B: 9 Lager Lochfraß/Beschädigung fi Ersetzen. Um Ihnen das Auffinden von ge- wünschten Stellen in dem Hand- buch zu erleichtern, ist oben auf je- der Seite der Titel des Kapitels und betreffenden Abschnitts aufgeführt. ABBILDUNGEN Die Abbildungen in diesem Kun- dendiensthandbuch beziehen sich auf alle Modelle. QUERVERWEISE Querverweise sind auf ein Mindest- maß begrenzt. Sie führen Sie zum entsprechenden Abschnitt oder Ka- pitel. COMO UTILIZAR ESTE MANUAL FORMATO DEL MANUAL Todos los procedimientos de este manual están preparados en un formato secuencial de paso a paso. La información ha sido compilada para ofrecer al mecánico una referencia útil y de fácil lectura que contiene amplias explicaciones de todos los procedimientos de desmontaje, reparación, montaje, e inspecciones. En este formato revisado, la condición de un componente averiado irá prece- dida de un símbolo de flecha y el curso de la acción requerida seguirá al sím- bolo, como por ejemplo: 9 Cojinetes Picaduras/Daños fi Reemplazar. Para ayudarle a orientarse a través de este manual, en la parte superior de cada página figuran el título de la sección y el encabezamiento principal. FIGURAS Las figuras que aparecen en este manual de servicio representan todos los modelos designados. REFERENCIAS CRUZADAS Las referencias cruzadas se han reduci- do al mínimo y le dirigen al apartado o capítulo correcto. D F ES

IMPORTANT INFORMATION In this Service Manual particularly important information is distinguished in the following ways. Q The Safety Alert Symbol means ATTENTION! BECOME ALERT! YOUR SAFETY IS INVOLVED! w Failure to follow WARNING instructions could result in severe injury or death to the machine operator, a bystander, or a person inspecting or repairing the outboard motor. cC A CAUTION indicates special precautions that must be taken to avoid damage to the outboard motor. NOTE: A NOTE provides key information to make procedures easier or clearer. E

F INFORMATIONS IMPORTANTES Les informations plus particulièrement importantes présentées dans ce manuel de service sont mises en évidence de la façon sui- vante. Q Ce symbole signale un danger : ATTENTION DANGER ! SOYEZ ATTENTIF ! VOTRE SECURITE EST EN JEU ! XG Le respect des consignes AVERTISSEMENT est impératif, faute de quoi le conducteur, toute personne se trouvant à proximité ou le personnel chargé de l’entretien du moteur hors-bord risquerait d’être grièvement voire mortellement bles- sé. fF ATTENTION indique les consignes qui doivent être respectées afin d’éviter d’endommager le moteur hors-bord. N.B.: N.B. donne des informations importantes qui facilitent et expliquent les différentes opérations.

WICHTIGER HINWEIS In diesem Kundendiensthandbuch werden wichtige Hinweise folgendermaßen hervorgehoben. Q Das Achtungsschild bedeutet: ACHTUNG! AUFGEPASST! ES GEHT UM IHRE SICHERHEIT! W Ein Nichtbefolgen der Warnhinweise kann ernsthafte Verletzungen und sogar den Tod zur Folge haben. Dies gilt für Be- diener, Zuschauer und am Motor arbeitende Techniker gleichermaßen. dD DUnter dieser Überschrift ergehen Hinweise auf Vorsichtsmaßnahmen zum Schutze des Motors. HINWEIS: Hier geht es um nützliche Tips und Hinweise. D

ES INFORMACION IMPORTANTE En este manual de servicio, la información especialmente importante se distingue de las siguientes maneras. Q El símbolo de seguridad significa ¡ATENCION! ¡PERMANEZCA ALERTA! ¡SU SEGURIDAD ESTA EN JUEGO! r La no observancia de las instrucciones contenidas en un AVISO puede provocar graves lesiones o incluso la muerte del operador del motor fuera borda, de las personas que se encuentren a su alrededor o de la persona que inspeccione o repare el motor fuera borda. bB Una PRECAUCION indica cuidados especiales que deben tomarse para evitar dañar el motor fuera borda. NOTA: Una NOTA ofrece información clave para facilitar o aclarar los procedimientos.

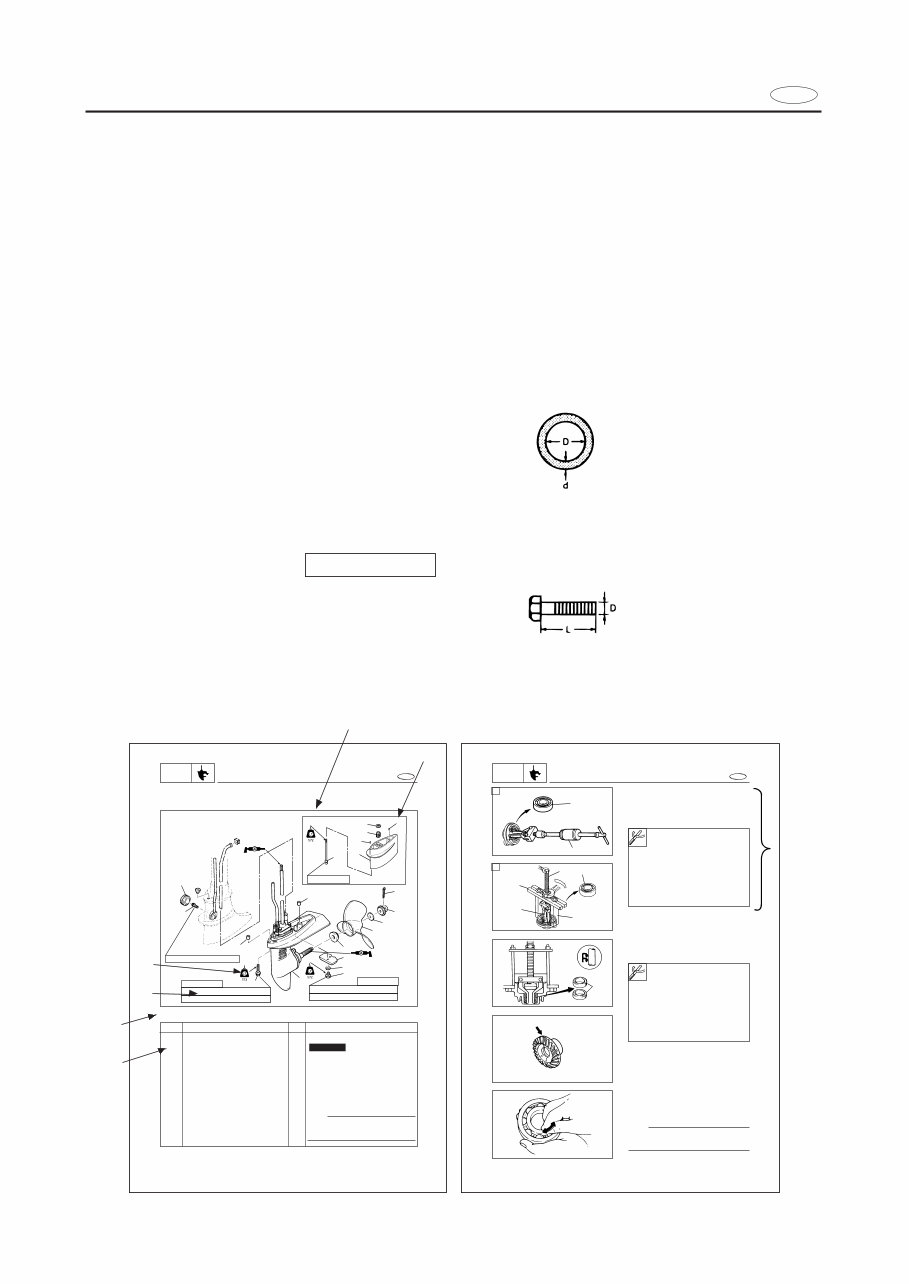

HOW TO USE THIS MANUAL 1 To help identify parts and clarify procedure steps, there are exploded diagrams at the start of each removal and disassembly section. 2 Numbers are given in the order of the jobs in the exploded diagram. A circled number indicates a disassembly step. 3 Symbols indicate parts to be lubricated or replaced (see “SYMBOLS”). 4 A job instruction chart accompanies the exploded diagram, providing the order of jobs, names of parts, notes in jobs, etc. Example: O-ring size 39.5 x 2.5 mm: Inside diameter (D) x ring diameter (d) 5 Dimension figures and the number of parts, are provided for fasteners that require a tightening torque: Example: Bolt or screw size 10 x 25 mm (2) : M10(D) x 25 mm (L) (2pieces) 6 Jobs requiring more information (such as special tools and technical data) are described sequentially. E E LOWER UNIT LOWR LOWER UNIT EXPLODED DIAGRAM zFor long 9 10 14 11 12 5 4 3 2 1 8 7 6 10 Nm (1.0 m•kg, 7.2 ft•lb) 11 13 17 16 15 M6 x 40 mm M6 x 167 mm 15 M6 x 16 mm 14 1st 3 Nm (0.3 m•kg, 2.17 ft•lb) 2nd 8 Nm (0.8 m•kg, 5.8 ft•lb) 1st 3 Nm (0.3 m•kg, 2.17 ft•lb) 2nd 8 Nm (0.8 m•kg, 5.8 ft•lb) 6-1 REMOVAL AND INSTALLATION CHART Step 1 2 3 4 5 6 7 8 9 10 Q’ty 1 1 1 1 1 1 1 1 1 1 Service points Follow the left “Step” for removal. NOTE Set the shift lever to reverse position and loosen the bolt (shift rod connector). Not reusable Procedure/Part name LOWER UNIT REMOVAL Cotter pin Propeller nut Washer Propeller Spacer Bolt (anode) Toothed washer (anode) Anode Grommet Bolt (shift rod connector) Lower casing cap oil seal removal 1. Remove: 9Oil seals 1 Lower casing cap/Propeller shaft bearing removal 1. Remove: Ball bearing 1 A For USA and CANADA B Except for USA and CANADA E LOWER CASING CAP ASS’Y LOWR 1 2 3 4 1 6 5 1 6-12 Slide hammer set 2: YB-06096 Stopper guide plate 3: 90890-06501 Bearing puller 4: 90890-06535 Bearing puller craw 5: 90890-06537 Stopper guide stand 6: 90890-06538 Slide hammer set: YB-06096 Stopper guide plate: 90890-06501 Bearing puller: 90890-06535 Bearing puller craw: 90890-06537 Stopper guide stand: 90890-06538 SERVICE POINTS Gears inspection 1. Inspect: 9Tooth 9Dog Wear/Damage ﬁ Replace. Bearings inspection 1. Inspect: 9Bearing Pitting/Rumbling ﬁ Replace. NOTE: Turn the bearing by fingers and check the bearing pitching A B 3 4 5 6 2 1 2 9 9 9 9 9
