2008 Yamaha Outboards F200C FL200C F225B FL225B Parts Catalogue

1G6AL-300F1 2G6AL-300F1 ( ) F200CET’08 (6AL3) F225BET’08 (6AS2) FL200CET’08 (6AM3) FL225BET’08 (6AT2) 2007/9/14 NEWS NO. DATE COMMENT PE0-OM-070035 Sep.,4,2007 MOD:FIG.18 FUSE BOX ASSY P/No. REVISION PE0-OM-070036 Sep.,4,2007 MOD:FIG.18 FUSE BOX ASSY P/No. REVISION

F200CET/F225BET FL200CET/FL225BET PARTS CATALOGUE ©2007 by Yamaha Motor Co., Ltd. 1st edition, July 2007 All rights reserved. Any reprinting or unauthorized use without the written permission of Yamaha Motor Co., Ltd. is expressly prohibited. F200CET/F225BET FL200CET/FL225BET CATALOGUE DE PIECES DETACHEES ©2007 par Yamaha Motor Co., Ltd. 1 re édition, juillet 2007 Tous droits réservés Toute réimpression ou utilisation non autorisée sans la permission écrite de la Yamaha Motor Co., Ltd. est formellement interdite.

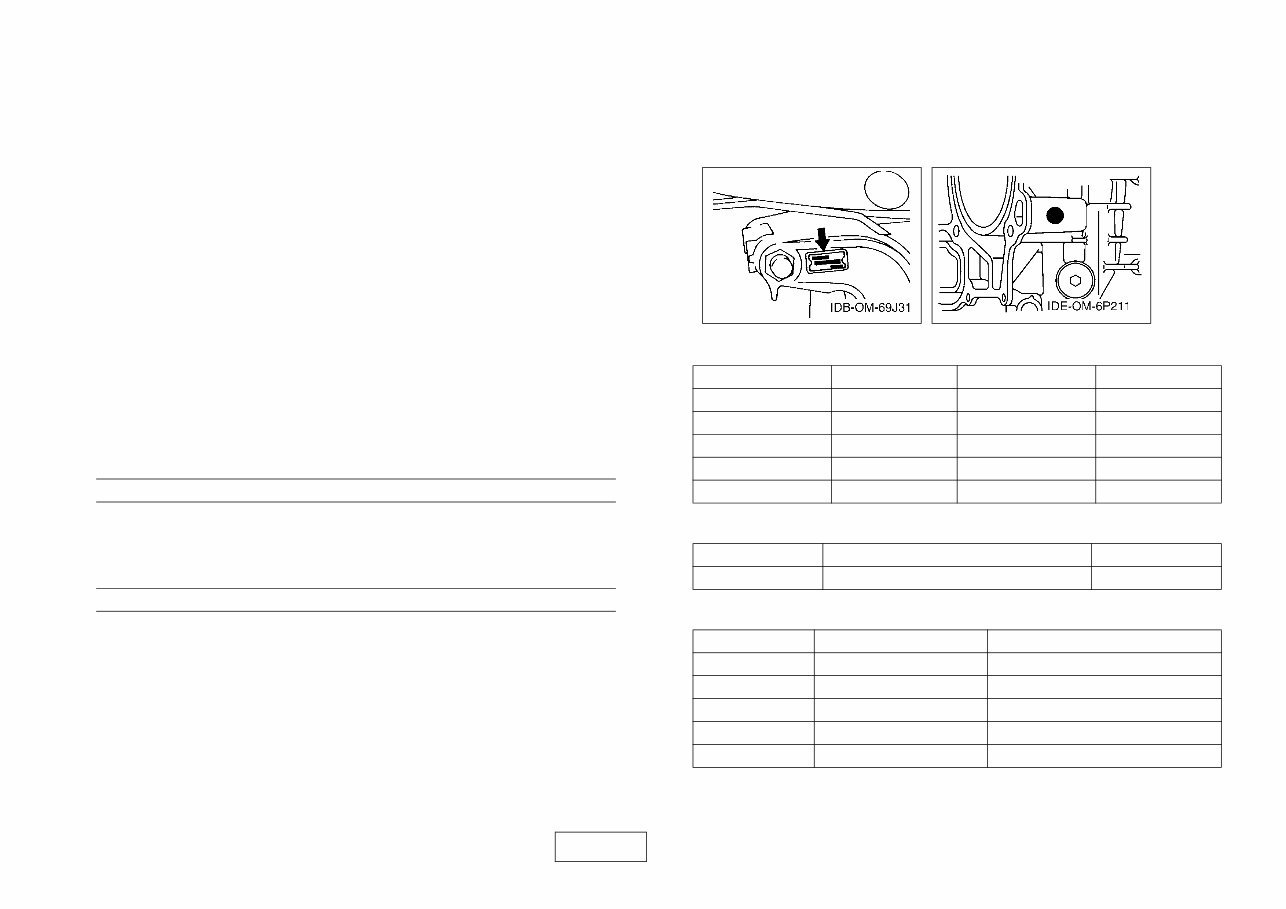

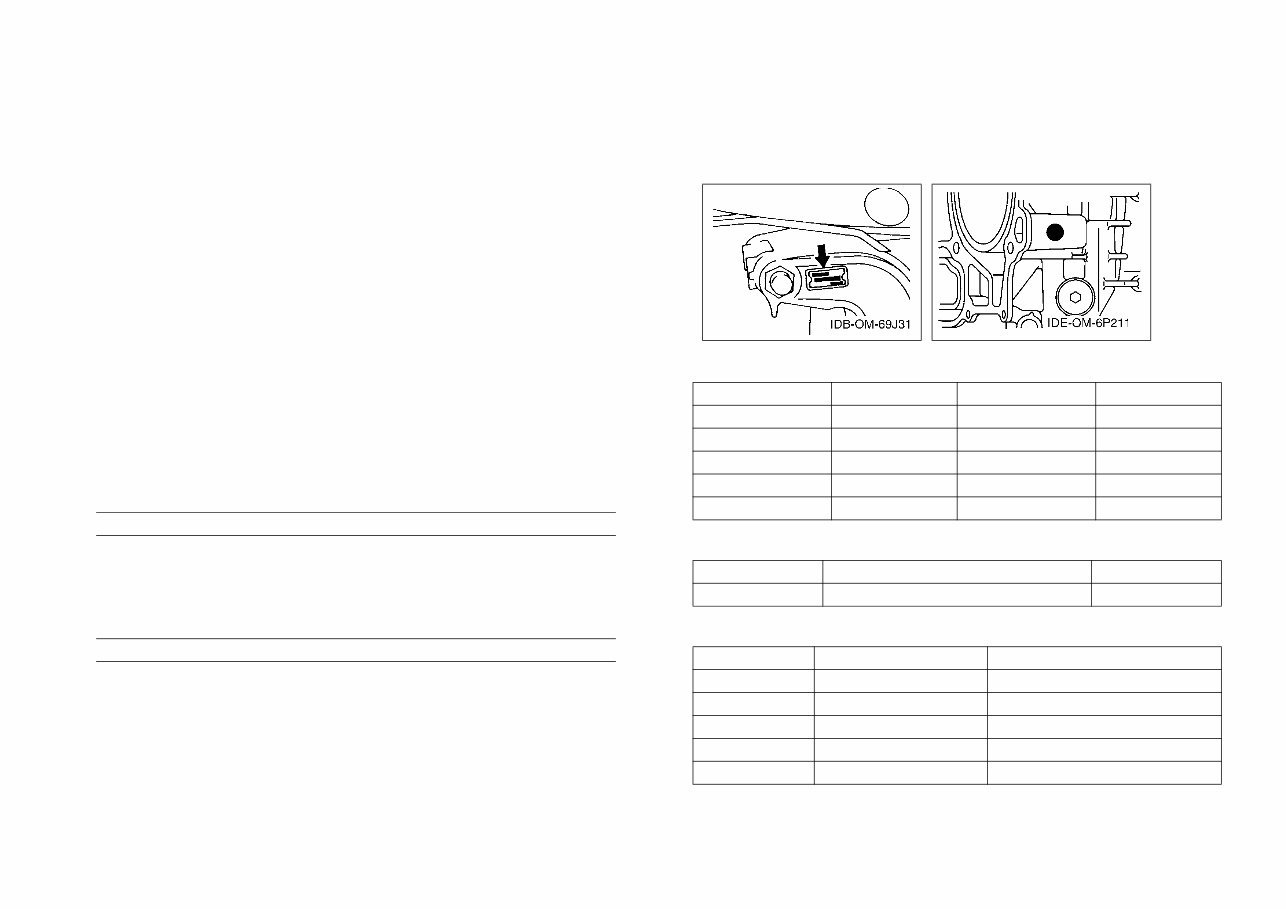

A2 FOREWORD This Parts Catalogue is related to the parts for the model(s) on the cover page. When you are ordering replacement parts, please refer to this Parts Catalogue and quote both part numbers and part names correctly. 1. Modifications or additions which have been made after the issue of the Parts Catalogue will be announced in the Parts News. It is advisable that you make the necessary corrections to the Parts Catalogue according to the Parts News. 2. Abbreviations The following abbreviations are used in this Parts Catalogue. “UR” Use specified parts number. “UN” Use as many as needed. “AP” Alternate Parts “LM” Locally Made (Parts need to be ordered locally) “F#” Frame No. (Applicable machine No.) “O/S” Over Size 3. The number of components for assembly • Parts, which are to be supplied in an assembly, are listed with a dot (.) in front of the part name as shown below. • The numeral appearing to the right of each component part indicates the quantity of parts for each assembly unit. 4. Applicable colours of graphics are represented in the “REMARKS” as shown below. 5. Note that the illustrations for reference in finding parts numbers are not to be used for assembling. When assembling, please use the applicable service manual. 6. The asterisk (*) before a reference number indicates modified items after the first edition. 7. Applicable Serial No. Engine Serial No. 8. Applicable Engine Starting Serial No. 9. Applicable Colour Code 10. Quantity Column Information PART NO. DESCRIPTION Q’TY REMARKS 2F5–83310–60 FRONT FLASHER LIGHT ASSY 2 115–83311–60 .BULB (6V–18W) 1 PART NO. DESCRIPTION Q’TY REMARKS 2N4–24110–00–X5 FUEL TANK COMP. 2 MXR 3J1–24240–10 .GRAPHIC, FUEL TANK 1 FOR MXR Model Serial No. Model Serial No. F200C 6AL-1000461 FL200C 6AM-1000074 F225B 6AS-1000435 FL225B 6AT-1000094 Abbreviation Colour Name Colour Code DBN1 DARK BLUISH GRAY 1 008D Column No. Name Of Q’ty Column Applicable Model 1 6AL3 F200CET 2 6AS2 F225BET 3 6AM3 FL200CET 4 6AT2 FL225BET

AVANT–PROPOS Ce catalogue de pièces détachées concerne les pièces pour le(s) modèle(s) indiqué(s) sur la page de couverture. Lorsque vous commandez des pièces de rechange, veuillez vous référer à ce catalogue de pieces détachées et indiquer clairement les numéros et les noms des pièces détachées. 1. Les modifications ou ajouts ayant été effectués après la parution du catalogue de pièces détachées seront décrits dans les Bulletins d’information concernant les pièces déta- chées. ll est recommandé que vous apportiez les corrections nécessaires au catalogue des piè- ces détachées en vous référant aux Bulletins d’information. 2. Abréviations Dans ce catalogue, les abréviations suivantes sont utilisées: “UR” Utiliser le numéro de pièces spécifié. “UN” Utiliser autant que nécessaire. “AP” Pièces de substitution “LM” Fabrication locale (les pièces doivent être commandées localement.) “F#” N° de cadre (applicable au N° de série) “O/S” Surdimensionné 3. Nombre de pièces d’un assemblage • Les pièces fournies comme composants d’un assemblage sont précédées d’un point (.) de la manière indiquée ci–dessous. • Le chiffre apparaissant à la droite de chaque composant indique la quantité de piè- ces pour chaque unité d'assemblage. 4. Les couleurs concernant les graphiques sont indiquées dans la colonne “REMAR- QUES”, comme indiqué ci–dessous. 5. Veuillez noter que les illustrations sont indiquées à titre de référence pour trouver les nu- méros de pièces, non pour être utilisées lors de I’assemblage. Lors de I’assemblage, veuillez utiliser le manuel d’entretien adéquat. 6. L’astérisque (*) placé devant un numéro de référence indique des éléments qui ont été modifiés après la première édition. 7. N° de série applicable N° de Série du moteur 8. N° de série initial du moteur applicable 9. Code couleur applicable 10. Informations relatives à la colonne Quantité N° PIECES DESCRIPTION QTE REMARQUES 2F5–83310–60 ENS. CLIGNOTANT AVANT 2 115–83311–60 .AMPOULE (6V–18W) 1 N° PIECES DESCRIPTION QTE REMARQUES 2N4–24110–00–X5 RESERVOIR A ESSENCE. 2 MXR 3J1–24240–10 .GRAPHIQUE 1 POUR MXR Modèle N° de série Modèle N° de série F200C 6AL-1000461 FL200C 6AM-1000074 F225B 6AS-1000435 FL225B 6AT-1000094 Abréviation Nom de la couleur Code couleur DBN1 DARK BLUISH GRAY 1 008D N° de la colonne Nom de la colonne Qté Modèle applicable 1 6AL3 F200CET 2 6AS2 F225BET 3 6AM3 FL200CET 4 6AT2 FL225BET

A3 CONTENTS SHEET1/2 TOP COWLING ..................................................................... A4 CYLINDER & CRANKCASE 1 .............................................. A6 CRANKSHAFT & PISTON .................................................... B2 CYLINDER & CRANKCASE 2 .............................................. B3 CYLINDER & CRANKCASE 3 .............................................. B5 VALVE ................................................................................... B7 INTAKE 1 .............................................................................. C3 INTAKE 2 .............................................................................. C5 THROTTLE BODY ASSY 1 ................................................... C6 THROTTLE BODY ASSY 2 ................................................... C7 THROTTLE BODY ASSY 3 ................................................... D1 FUEL INJECTION PUMP 1 ................................................... D2 FUEL INJECTION PUMP 2 ................................................... D4 FUEL 1 .................................................................................. D6 FUEL 2 .................................................................................. E1 GENERATOR ........................................................................ E2 ELECTRICAL 1 ..................................................................... E4 ELECTRICAL 2 ..................................................................... E6 ELECTRICAL 3 ..................................................................... F2 STARTING MOTOR .............................................................. F3 BOTTOM COWLING 1 .......................................................... F5 INDEX NUMERICAL INDEX ............................................................. G1 SHEET2/2 BOTTOM COWLING 2 ......................................................... A4* CONTROL ............................................................................ A5* BRACKET 1 .......................................................................... A7* BRACKET 2 .......................................................................... B2* POWER TRIM & TILT ASSY 1 ............................................. B4* POWER TRIM & TILT ASSY 2 ............................................. B7* UPPER CASING ................................................................... C1* OIL PAN ................................................................................ C4* LOWER CASING & DRIVE 1 ................................................ C5* LOWER CASING & DRIVE 2 ................................................ D2* LOWER CASING & DRIVE 3 ................................................ D4* LOWER CASING & DRIVE 4 ................................................ E1* STEERING GUIDE ............................................................... E3* REMOTE CONTROL BOX ................................................... E4* REPAIR KIT 1 ....................................................................... E5* REPAIR KIT 2 ....................................................................... E6* INDEX NUMERICAL INDEX ............................................................. G1*

TABLE DES MATIERES Feuille1/2 CAPOT SUPERIEUR ............................................................ A4 CYLINDRE & CARTER 1 ...................................................... A6 VILEBREQUIN & PISTON .................................................... B2 CYLINDRE & CARTER 2 ...................................................... B3 CYLINDRE & CARTER 3 ...................................................... B5 SOUPAPE ............................................................................. B7 ADMISSION 1 ....................................................................... C3 ADMISSION 2 ....................................................................... C5 CARTER D'ACCELERATEUR 1 ........................................... C6 CARTER D'ACCELERATEUR 2 ........................................... C7 CARTER D'ACCELERATEUR 3 ........................................... D1 POMPE A INJECTEUR 1 ...................................................... D2 POMPE A INJECTEUR 2 ...................................................... D4 CARBURANT 1 ..................................................................... D6 CARBURANT 2 ..................................................................... E1 GENERATRICE .................................................................... E2 PARTIE ELECTRIQUE 1 ...................................................... E4 PARTIE ELECTRIQUE 2 ...................................................... E6 PARTIE ELECTRIQUE 3 ...................................................... F2 DEMARREUR ELECTRIQUE ............................................... F3 CAPOT INFERIEUR 1 ........................................................... F5 INDEX INDEX NUMERIQUE ............................................................ G1 Feuille2/2 CAPOT INFERIEUR 2 .......................................................... A4* COMMANDE ......................................................................... A5* SUPPORT 1 .......................................................................... A7* SUPPORT 2 .......................................................................... B2* PUISSANCE PARER ET INCLINER 1 ................................. B4* PUISSANCE PARER ET INCLINER 2 ................................. B7* FOURREAU .......................................................................... C1* VENTILATEUR D'HUILE ...................................................... C4* BOITIER D'HELICE TRANSMISSION1 ................................ C5* BOITIER D'HELICE TRANSMISSION2 ................................ D2* BOITIER D'HELICE TRANSMISSION3 ................................ D4* BOITIER D'HELICE TRANSMISSION4 ................................ E1* FIXATION DE DIRECTION ................................................... E3* BOITIER DE COMMANDE A DISTANCE ............................. E4* KITS DE REPARATION 1 ..................................................... E5* KITS DE REPARATION 2 ..................................................... E6* INDEX INDEX NUMERIQUE ............................................................ G1*

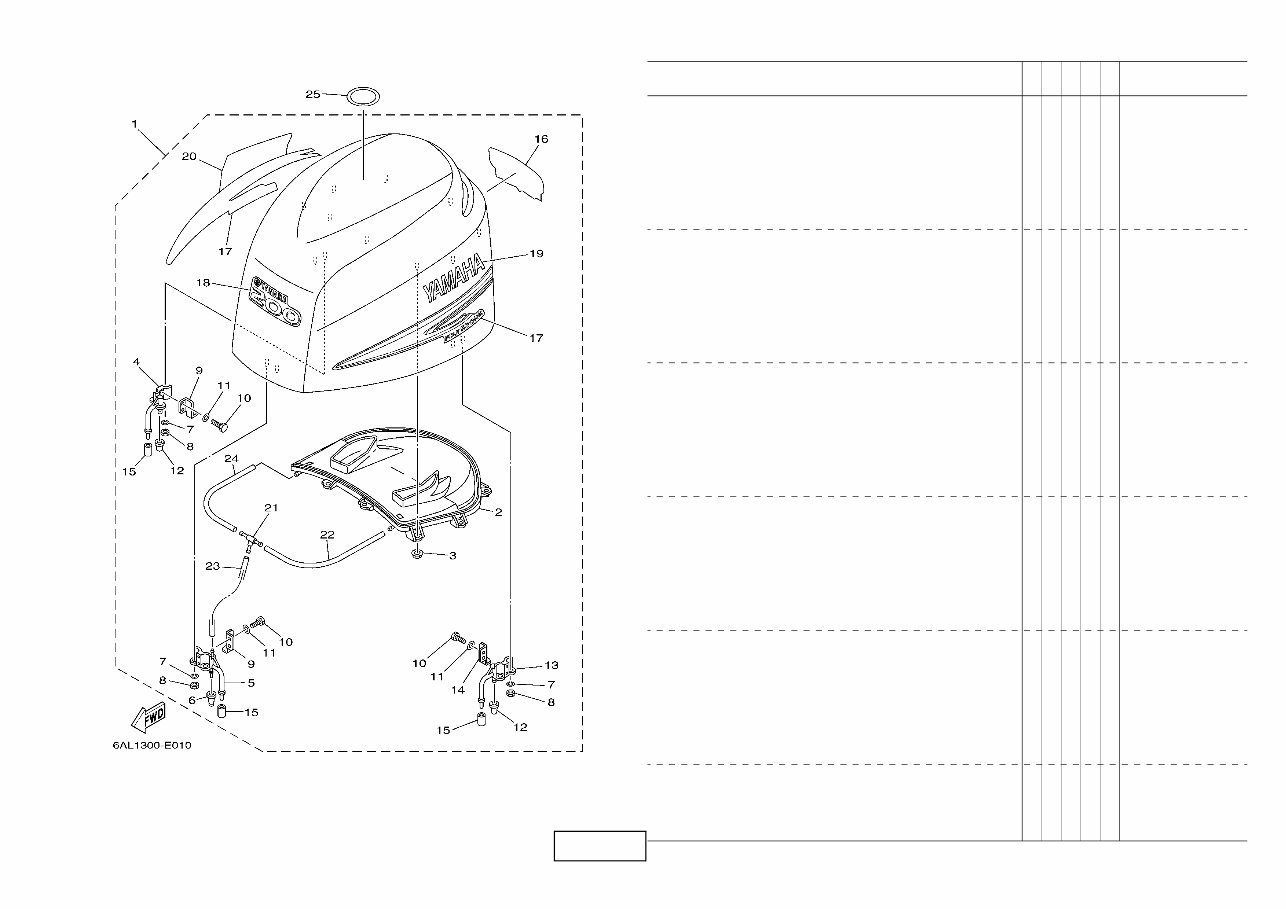

A 4 FIG. 1 TOP COWLING CAPOT SUPERIEUR REF. NO. PART NO. N° PIECES DESCRIPTION DESCRIPTION 6AL3 6AS2 6AM3 6AT2 REMARKS REMARQUES 1 6AL–42610–00–8D TOP COWLING ASSY CAPOT (ENS.) 1 1 6AS–42610–00–8D TOP COWLING ASSY CAPOT (ENS.) 1 1 2 6P2–42613–00 .MOLDING, AIR DUCT .MANCHON A AIR 1 1 1 1 3 90179–06M28 .NUT .ECROU 9 9 9 9 4 68F–42647–01–94 .HOLDER, CLAMP BAND .SUPPORT, SANDOW DE SERRAGE 1 1 1 1 5 69J–42647–00–94 .HOLDER, CLAMP BAND .SUPPORT, SANDOW DE SERRAGE 1 1 1 1 6 69J–42663–00 .DAMPER .AMORTISSEUR 1 1 1 1 7 92990–06100 .WASHER, SPRING .RONDELLE, GROWER 6 6 6 6 8 95380–06600 .NUT, HEXAGON .ECROU 6 6 6 6 9 60V–42651–01 .HOOK .CROCHET 2 2 2 2 10 97095–06016 .BOLT .BOULON 6 6 6 6 11 92995–06600 .WASHER .RONDELLE 6 6 6 6 12 68F–42663–00 .DAMPER .AMORTISSEUR 2 2 2 2 13 68F–42648–01–94 .HOLDER, CLAMP BAND .SUPPORT, SANDOW DE SERRAGE 1 1 1 1 14 60V–42652–00 .HOOK .CROCHET 1 1 1 1 15 67F–13448–00 .CAP .CAPUCHON 3 3 3 3 16 60L–42678–00 .GRAPHIC, REAR .ADHESIF, ARRIERE 1 1 69J–42678–00 .GRAPHIC, REAR .ADHESIF, ARRIERE 1 1 17 69J–W0070–00 .GRAPHIC SET .JEU DIEMBLEMES 1 1 1 1 18 60L–42677–00 .GRAPHIC, FRONT .ADHESIF, AVANT 1 1 69J–42677–00 .GRAPHIC, FRONT .ADHESIF, AVANT 1 1 19 69J–42681–00 .MARK, COWLING .ADHESIF, CAPOT 1 1 1 1 20 69J–42682–00 .MARK, COWLING .ADHESIF, CAPOT 1 1 1 1 21 69J–24378–00 .PIPE, JOINT 3 .DURITE RACCORDEMENT 3 1 1 1 1 22 90445–11M27 .HOSE (L240) .DURITE (L240) 1 1 1 1 23 90445–11699 .HOSE (L500) .DURITE (L500) 1 1 1 1 24 90445–11182 .HOSE (L300) .DURITE (L300) 1 1 1 1

A 5 FIG. 1 TOP COWLING CAPOT SUPERIEUR REF. NO. PART NO. N° PIECES DESCRIPTION DESCRIPTION 6AL3 6AS2 6AM3 6AT2 REMARKS REMARQUES 25 67F–13434–03 LABEL, CAUTION ETIQUETTE, ATTENTION 1 1 1 1

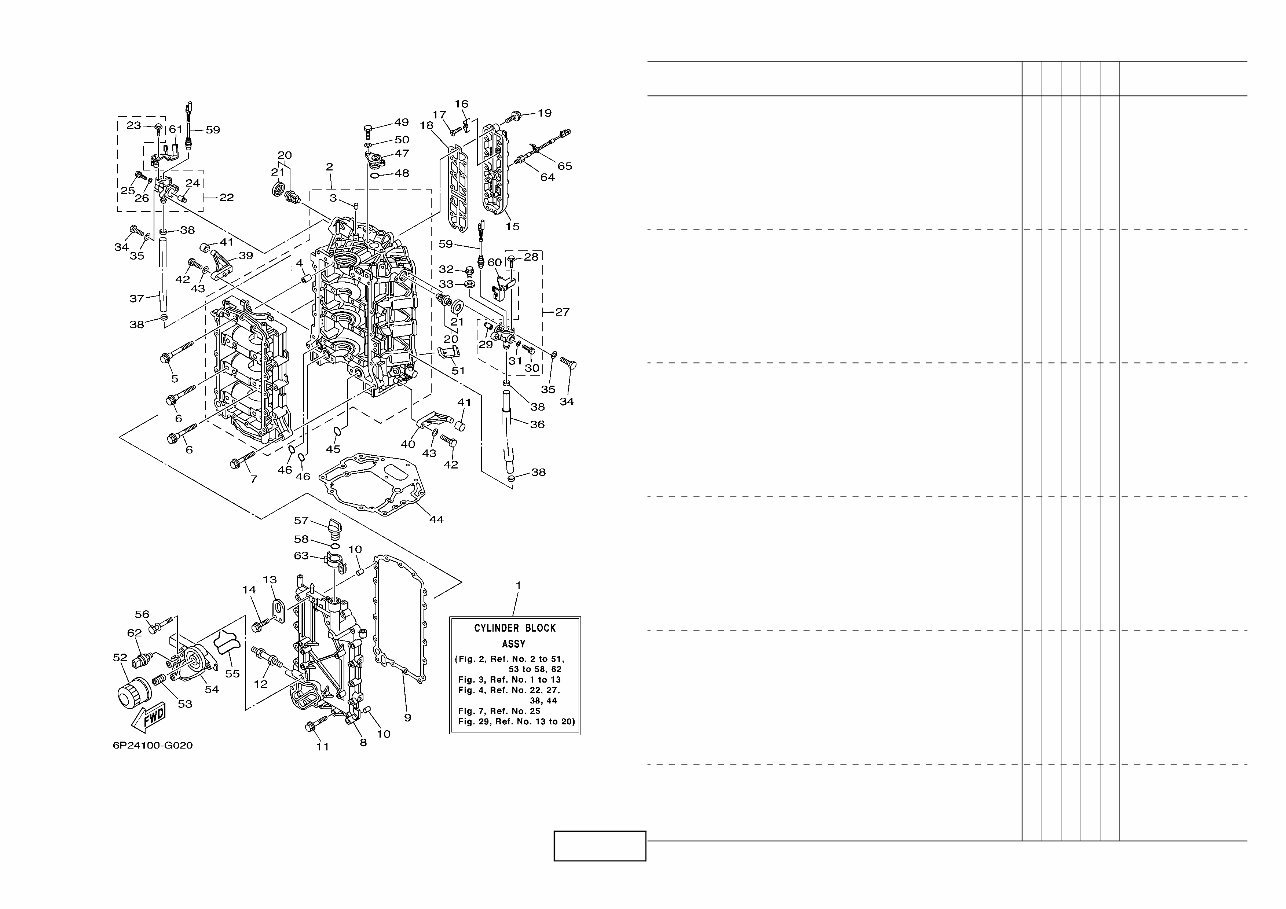

A 6 FIG. 2 CYLINDER & CRANKCASE 1 CYLINDRE & CARTER 1 REF. NO. PART NO. N° PIECES DESCRIPTION DESCRIPTION 6AL3 6AS2 6AM3 6AT2 REMARKS REMARQUES 1 6P2–W009B–02–1S CYLINDER BLOCK ASSY CYLINDRE GROUPE (ENS.) 1 1 1 1 2 6P2–15100–01–1S CRANKCASE ASSY CARTER DE MOTEUR COMPLET 1 1 1 1 3 93606–12019 .PIN, DOWEL .GOUPILLE 1 1 1 1 4 91814–18001 .PIN, DOWEL .GOUJON, D'ASSEMBLAGE 8 8 8 8 5 69J–15187–00 BOLT BOULON 8 8 8 8 6 69J–15481–00 BOLT 1 BOULON 1 8 8 8 8 7 90119–08M66 BOLT, WITH WASHER BOULON, AVEC RONDELLE 13 13 13 13 8 6P2–15411–01–94 COVER, CRANKCASE 1 COUVERCLE 1, CARTER MOTEUR 1 1 1 1 9 69J–15451–00 GASKET, CRANKCASE COVER 1 JOINT, COUVERCLE DE CARTER 1 1 1 1 1 10 93606–12019 PIN, DOWEL GOUPILLE 2 2 2 2 11 90119–08009 BOLT, WITH WASHER BOULON, AVEC RONDELLE 17 17 17 17 12 90116–10027 BOLT, STUD GOUJON 1 1 1 1 13 69J–11119–00 HANGER, ENGINE ANNEAU, LEVAGE 1 1 1 1 14 90119–06MA2 BOLT, WITH WASHER BOULON, AVEC RONDELLE 2 2 2 2 15 6P2–1131C–00–94 COVER, JOINT COUVERCLE, RACCORDEMENT 1 1 1 1 16 6E5–11325–00 ANODE ANODE 4 4 4 4 17 98780–04015 SCREW, FLAT HEAD VIS A TETE FRAISEE 4 4 4 4 18 6P2–1131B–00 GASKET, COVER JOINT, COUVERCLE 1 1 1 1 19 90119–06MA4 BOLT, WITH WASHER BOULON, AVEC RONDELLE 13 13 13 13 20 67F–12411–01 THERMOSTAT THERMOSTAT 2 2 2 2 21 67F–12412–00 .SEAL, THERMOSTAT .JOINT, THERMOSTAT 1 1 1 1 22 6P2–1240H–00–1S ANODE ASSY ANODE COMPLET 1 1 1 1 23 90109–06M80 .BOLT .BOULON 2 2 2 2 24 6P3–11325–00 .ANODE .ANODE 1 1 1 1 25 90105–05012 .BOLT, FLANGE .BOULON 1 1 1 1 26 90430–05002 .GASKET .JOINT 1 1 1 1 27 6P3–1240H–00–1S ANODE ASSY ANODE COMPLET 1 1 1 1

A 7 FIG. 2 CYLINDER & CRANKCASE 1 CYLINDRE & CARTER 1 REF. NO. PART NO. N° PIECES DESCRIPTION DESCRIPTION 6AL3 6AS2 6AM3 6AT2 REMARKS REMARQUES 28 90109–06M80 .BOLT .BOULON 2 2 2 2 29 6P3–11325–00 .ANODE .ANODE 1 1 1 1 30 90105–05012 .BOLT, FLANGE .BOULON 1 1 1 1 31 90430–05002 .GASKET .JOINT 1 1 1 1 32 90340–14M06 PLUG, STRAIGHT SCREW PLOT, FILETE DROIT 1 1 1 1 33 90430–14115 GASKET JOINT 1 1 1 1 34 97095–06025 BOLT BOULON 4 4 4 4 35 92995–06600 WASHER RONDELLE 4 4 4 4 36 6P2–1243A–00 HOSE 1 DURITE 1 1 1 1 1 37 69J–1243E–00 HOSE 2 DURITE 2 1 1 1 1 38 90465–11M10 CLAMP BRIDE 4 4 4 4 39 67F–42761–00–94 STOPPER PLAQUETTE 1 1 1 1 40 6P2–42761–00–94 STOPPER PLAQUETTE 1 1 1 1 41 68F–44533–00 DAMPER, UPPER MOUNT RUBBER COUVERCLE, SUSPENSION INFERIEU 2 2 2 2 42 97095–06025 BOLT BOULON 4 4 4 4 43 92995–06600 WASHER RONDELLE 4 4 4 4 44 69J–11351–11 GASKET, CYLINDER JOINT, D'EMBASE 1 1 1 1 45 93210–25552 O-RING JOINT TORIQUE 1 1 1 1 46 93210–19MJ1 O-RING JOINT TORIQUE 2 2 2 2 47 69J–11313–00–94 PLUG, BLIND PLOT, BORGNE 1 1 1 1 48 93210–25647 O-RING JOINT TORIQUE 1 1 1 1 49 97095–06020 BOLT BOULON 2 2 2 2 50 92995–06600 WASHER RONDELLE 2 2 2 2 51 69J–14664–00 GROMMET, WATER SHUT PASSE-FIL 2 2 2 2 52 69J–13440–00 ELEMENT ASSY, OIL CLEANER ELEMENT, FILTRE A HUILE 1 1 1 1 53 69J–12858–00 BOLT, UNION BOULON, RACCORD 1 1 1 1 54 6P2–13446–00–94 CONNECTOR CONNECTEUR 1 1 1 1
