YAMAHA OUTBOARD Engine 9 9F 15F Replacement Parts Manual

1H63V-300F1 ( ) 9.9FMH’09 (63V8) 15FMH’09 (63W8)

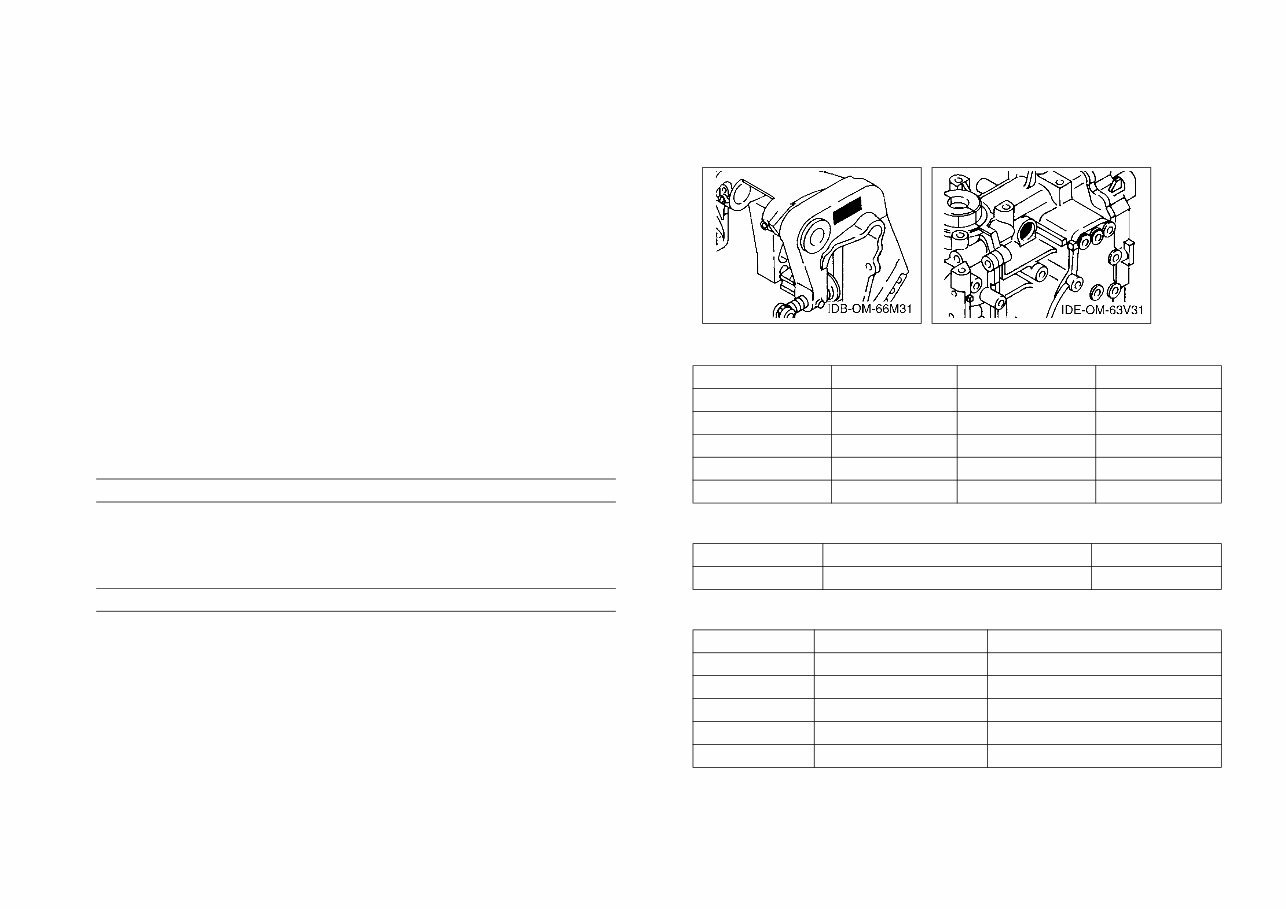

9.9FMH/15FMH PARTS CATALOGUE ©2008 by Yamaha Motor Co., Ltd. 1st edition, July 2008 All rights reserved. Any reprinting or unauthorized use without the written permission of Yamaha Motor Co., Ltd. is expressly prohibited. Printed in Japan. 9.9FMH/15FMH CATALOGUE DE PIECES DETACHEES ©2008 par Yamaha Motor Co., Ltd. 1 re édition, juillet 2008 Tous droits réservés Toute réimpression ou utilisation non autorisée sans la permission écrite de la Yamaha Motor Co., Ltd. est formellement interdite. Imprimé au Japon

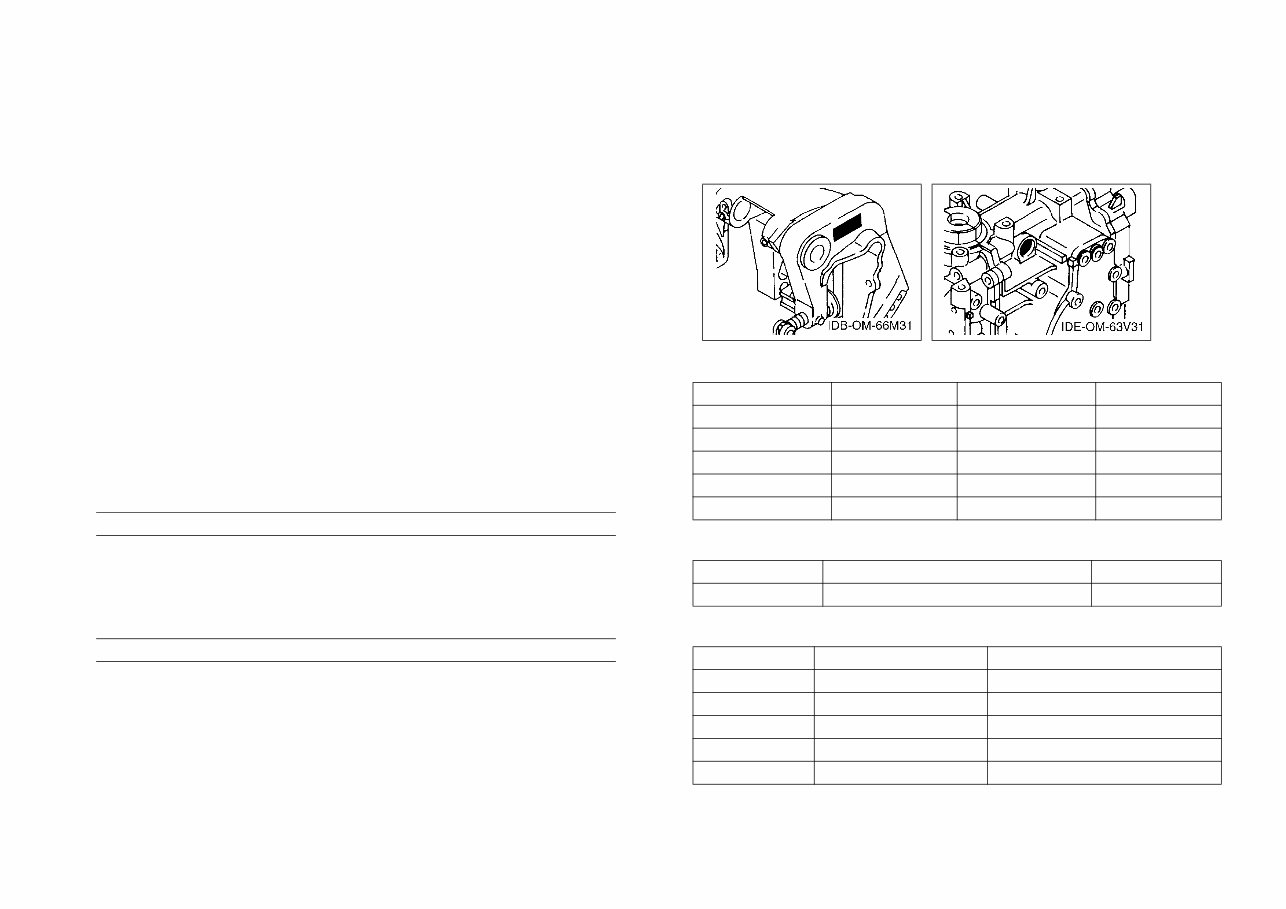

FOREWORD This Parts Catalogue is related to the parts for the model(s) on the cover page. When you are ordering replacement parts, please refer to this Parts Catalogue and quote both part numbers and part names correctly. 1. Modifications or additions which have been made after the issue of the Parts Catalogue will be announced in the Parts News. It is advisable that you make the necessary corrections to the Parts Catalogue according to the Parts News. 2. Abbreviations The following abbreviations are used in this Parts Catalogue. “UR” Use specified parts number. “UN” Use as many as needed. “AP” Alternate Parts “LM” Locally Made (Parts need to be ordered locally) “F#” Frame No. (Applicable machine No.) “O/S” Over Size 3. The number of components for assembly • Parts, which are to be supplied in an assembly, are listed with a dot (.) in front of the part name as shown below. • The numeral appearing to the right of each component part indicates the quantity of parts for each assembly unit. 4. Applicable colours of graphics are represented in the “REMARKS” as shown below. 5. Note that the illustrations for reference in finding parts numbers are not to be used for assembling. When assembling, please use the applicable service manual. 6. The asterisk (*) before a reference number indicates modified items after the first edition. 7. Applicable Serial No. Engine Serial No. 8. Applicable Engine Starting Serial No. 9. Applicable Colour Code 10. Quantity Column Information PART NO. DESCRIPTION Q’TY REMARKS 2F5–83310–60 FRONT FLASHER LIGHT ASSY 2 115–83311–60 .BULB (6V–18W) 1 PART NO. DESCRIPTION Q’TY REMARKS 2N4–24110–00–X5 FUEL TANK COMP. 2 MXR 3J1–24240–10 .GRAPHIC, FUEL TANK 1 FOR MXR Model Serial No. Model Serial No. 9.9F 682K-1043411 15F 684K-1069050 Abbreviation Colour Name Colour Code DBNM2 DARK BLUISH GRAY METALLIC 2 004D Column No. Name Of Q’ty Column Applicable Model 1 63V8 9.9FMH 2 63W8 15FMH

AVANT–PROPOS Ce catalogue de pièces détachées concerne les pièces pour le(s) modèle(s) indiqué(s) sur la page de couverture. Lorsque vous commandez des pièces de rechange, veuillez vous référer à ce catalogue de pieces détachées et indiquer clairement les numéros et les noms des pièces détachées. 1. Les modifications ou ajouts ayant été effectués après la parution du catalogue de pièces détachées seront décrits dans les Bulletins d’information concernant les pièces déta- chées. ll est recommandé que vous apportiez les corrections nécessaires au catalogue des piè- ces détachées en vous référant aux Bulletins d’information. 2. Abréviations Dans ce catalogue, les abréviations suivantes sont utilisées: “UR” Utiliser le numéro de pièces spécifié. “UN” Utiliser autant que nécessaire. “AP” Pièces de substitution “LM” Fabrication locale (les pièces doivent être commandées localement.) “F#” N° de cadre (applicable au N° de série) “O/S” Surdimensionné 3. Nombre de pièces d’un assemblage • Les pièces fournies comme composants d’un assemblage sont précédées d’un point (.) de la manière indiquée ci–dessous. • Le chiffre apparaissant à la droite de chaque composant indique la quantité de piè- ces pour chaque unité d'assemblage. 4. Les couleurs concernant les graphiques sont indiquées dans la colonne “REMAR- QUES”, comme indiqué ci–dessous. 5. Veuillez noter que les illustrations sont indiquées à titre de référence pour trouver les nu- méros de pièces, non pour être utilisées lors de I’assemblage. Lors de I’assemblage, veuillez utiliser le manuel d’entretien adéquat. 6. L’astérisque (*) placé devant un numéro de référence indique des éléments qui ont été modifiés après la première édition. 7. N° de série applicable N° de Série du moteur 8. N° de série initial du moteur applicable 9. Code couleur applicable 10. Informations relatives à la colonne Quantité N° PIECES DESCRIPTION QTE REMARQUES 2F5–83310–60 ENS. CLIGNOTANT AVANT 2 115–83311–60 .AMPOULE (6V–18W) 1 N° PIECES DESCRIPTION QTE REMARQUES 2N4–24110–00–X5 RESERVOIR A ESSENCE. 2 MXR 3J1–24240–10 .GRAPHIQUE 1 POUR MXR Modèle N° de série Modèle N° de série 9.9F 682K-1043411 15F 684K-1069050 Abréviation Nom de la couleur Code couleur DBNM2 DARK BLUISH GRAY METALLIC 2 004D N° de la colonne Nom de la colonne Qté Modèle applicable 1 63V8 9.9FMH 2 63W8 15FMH

CONTENTS TOP COWLING ..................................................................... 1 CYLINDER & CRANKCASE ................................................. 2 CRANKSHAFT & PISTON .................................................... 3 INTAKE ................................................................................. 5 CARBURETOR ..................................................................... 6 FUEL ..................................................................................... 8 STARTER .............................................................................. 9 GENERATOR ........................................................................ 11 ELECTRICAL ........................................................................ 12 BOTTOM COWLING ............................................................. 13 STEERING ............................................................................ 14 CONTROL ............................................................................. 16 REMO CON ATTACHMENT ................................................. 18 BRACKET 1 .......................................................................... 19 BRACKET 2 .......................................................................... 21 UPPER CASING ................................................................... 22 LOWER CASING & DRIVE 1 ................................................ 23 LOWER CASING & DRIVE 2 ................................................ 26 FUEL TANK ........................................................................... 28 OPTIONAL PARTS ............................................................... 29 REPAIR KIT 1 ....................................................................... 30 REPAIR KIT 2 ....................................................................... 31 INDEX NUMERICAL INDEX ............................................................. 32

TABLE DES MATIERES CAPOT SUPERIEUR ............................................................ 1 CYLINDRE & CARTER ......................................................... 2 VILEBREQUIN & PISTON .................................................... 3 ADMISSION .......................................................................... 5 CARBURATEUR ................................................................... 6 CARBURANT ........................................................................ 8 DEMARREUR ....................................................................... 9 GENERATRICE .................................................................... 11 ELECTRIQUE ....................................................................... 12 CAPOT INFERIEUR .............................................................. 13 DIRECTION ........................................................................... 14 COMMANDE ......................................................................... 16 COMMANDE A DISTANCE .................................................. 18 SUPPORT 1 .......................................................................... 19 SUPPORT 2 .......................................................................... 21 FOURREAU .......................................................................... 22 BOITIER D'HELICE TRANSMISSION1 ................................ 23 BOITIER D'HELICE TRANSMISSION2 ................................ 26 RESERVOIR A CARBURANT .............................................. 28 PIECES OPTIONNELLES ..................................................... 29 KITS DE REPARATION 1 ..................................................... 30 KITS DE REPARATION 2 ..................................................... 31 INDEX INDEX NUMERIQUE ............................................................ 32

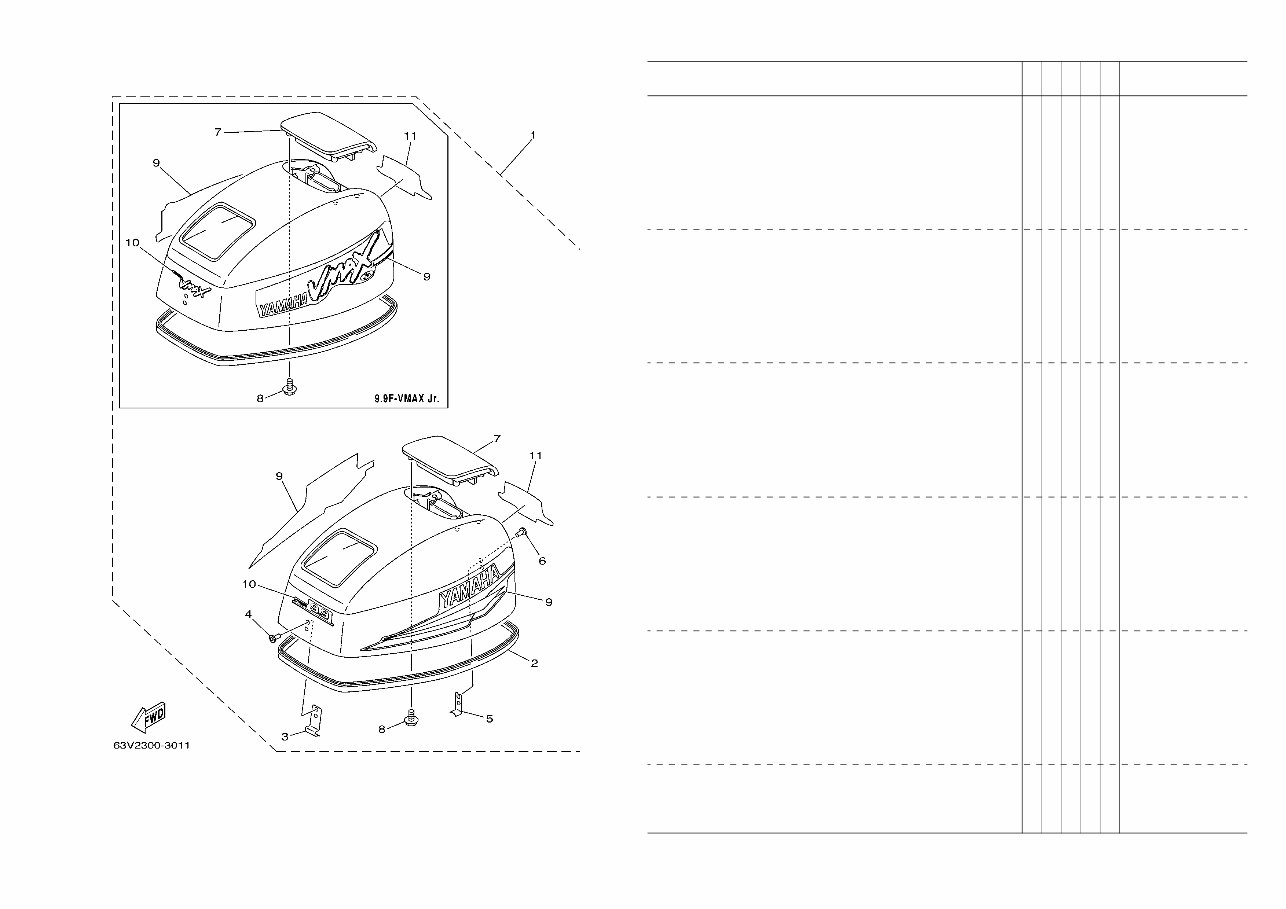

1 FIG. 1 TOP COWLING CAPOT SUPERIEUR REF. NO. PART NO. N° PIECES DESCRIPTION DESCRIPTION 63V8 63W8 REMARKS REMARQUES 1 63V–42610–20–4D TOP COWLING ASSY CAPOT (ENS.) 1 63V–42610–V1–NA TOP COWLING ASSY CAPOT (ENS.) 1 9.9F-VMAX Jr. 9.9F-VMAX Jr. 63W–42610–20–4D TOP COWLING ASSY CAPOT (ENS.) 1 2 63V–42615–00 .SEAL .JOINT 1 1 3 6G1–42651–02 .HOOK .CROCHET 1 1 4 90266–04M04 .RIVET .RIVET 2 2 5 6L2–42647–00 .HOLDER, CLAMP BAND .SUPPORT, SANDOW DE SERRAGE 1 1 6 90266–04M04 .RIVET .RIVET 2 2 7 63V–42613–01–4D .MOLDING, AIR DUCT .MANCHON A AIR 1 1 63V–42613–01–NA .MOLDING, AIR DUCT .MANCHON A AIR 1 9.9F-VMAX Jr. 9.9F-VMAX Jr. 8 97595–06516 .BOLT, WITH WASHER .VIS HEXAGONAL AVC RONDELLE 4 4 9 63V–W0070–11 .GRAPHIC SET .JEU DIEMBLEMES 1 1 63V–W0070–V0 .GRAPHIC SET .JEU DIEMBLEMES 1 9.9F-VMAX Jr. 9.9F-VMAX Jr. 10 63V–42677–20 .GRAPHIC, FRONT .ADHESIF, AVANT 1 63V–42677–V0 .GRAPHIC, FRONT .ADHESIF, AVANT 1 9.9F-VMAX Jr. 9.9F-VMAX Jr. 63W–42677–20 .GRAPHIC, FRONT .ADHESIF, AVANT 1 11 63V–42678–10 .GRAPHIC, REAR .ADHESIF, ARRIERE 1 63V–42678–V0 .GRAPHIC, REAR .ADHESIF, ARRIERE 1 9.9F-VMAX Jr. 9.9F-VMAX Jr. 63W–42678–10 .GRAPHIC, REAR .ADHESIF, ARRIERE 1

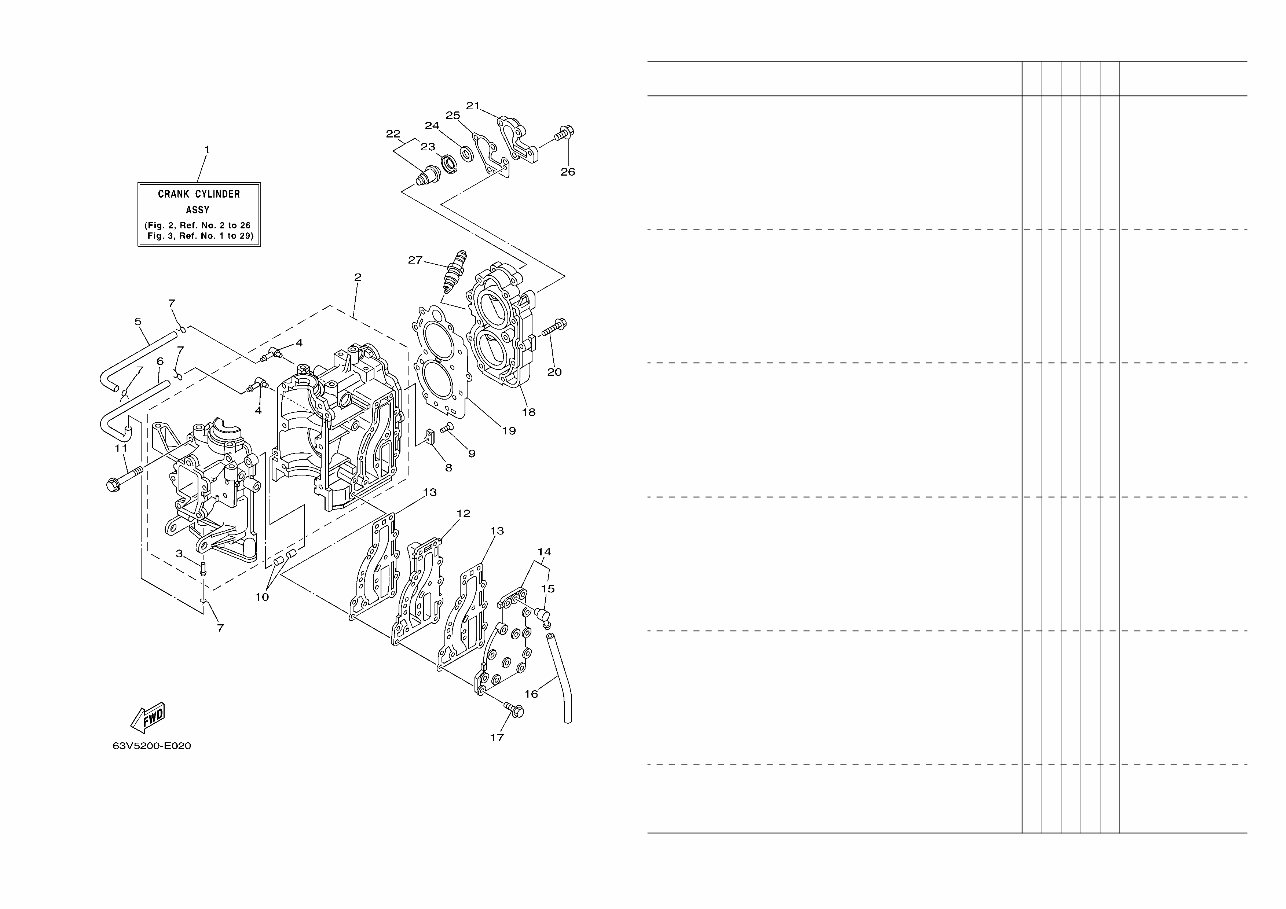

2 FIG. 2 CYLINDER & CRANKCASE CYLINDRE & CARTER REF. NO. PART NO. N° PIECES DESCRIPTION DESCRIPTION 63V8 63W8 REMARKS REMARQUES 1 63V–W0090–03–1S CRANK CYLINDER ASSY EMBIELLAGE CYLINDRE (ENS.) 1 1 2 63V–15100–02–1S CRANKCASE ASSY CARTER DE MOTEUR COMPLET 1 1 3 624–14485–00 .PIPE, JOINT .DURITE 1 1 4 650–14485–03 .PIPE, JOINT .DURITE 2 2 5 90445–07M08 HOSE (L220) DURITE (L220) 1 1 6 90445–07M08 HOSE (L220) DURITE (L220) 1 1 7 90467–06016 CLIP JONC 4 4 8 682–11325–00 ANODE ANODE 1 1 9 98780–05015 SCREW, FLAT HEAD VIS A TETE FRAISEE 1 1 10 93606–12019 PIN, DOWEL GOUPILLE 2 2 11 90119–08M07 BOLT, WITH WASHER BOULON, AVEC RONDELLE 6 6 12 63V–41111–00–1S INNER COVER, EXHAUST PLAQUE, ECHAPPEMENT 1 1 13 63V–41112–A0 GASKET, EXHAUST INNER COVER JOINT, PLAQUE D'ECHAPPEMENT 2 2 14 63V–41113–00–1S OUTER COVER, EXHAUST COUVERCLE, ECHAPPEMENT 1 1 15 676–11372–00 .NIPPLE, HOSE .RACCORD, TUYAU 1 1 16 90445–09104 HOSE (L300) DURITE (L300) 1 1 17 90119–06MA4 BOLT, WITH WASHER BOULON, AVEC RONDELLE 13 13 18 6E7–11111–01–1S HEAD, CYLINDER 1 CULASSE 1 1 19 63V–11181–A1 GASKET, CYLINDER HEAD 1 JOINT, DE CULASSE 1 1 1 20 90105–07M05 BOLT, FLANGE BOULON 11 11 21 682–12413–00–1S COVER, THERMOSTAT COUVERCLE, THERMOSTAT 1 1 22 6E5–12411–30 THERMOSTAT THERMOSTAT 1 1 23 688–12412–00 .SEAL, THERMOSTAT .JOINT, THERMOSTAT 1 1 24 90201–16M03 WASHER, PLATE RONDELLE, PLATE 1 1 25 682–12414–A1 GASKET, COVER JOINT, COUVERCLE 1 1 26 90119–06MA2 BOLT, WITH WASHER BOULON, AVEC RONDELLE 4 4 27 94702–00271 PLUG, SPARK (NGK BR7HS-10) BOUGIE D'ALLUMAGE(NGK BR7HS-10 2 2

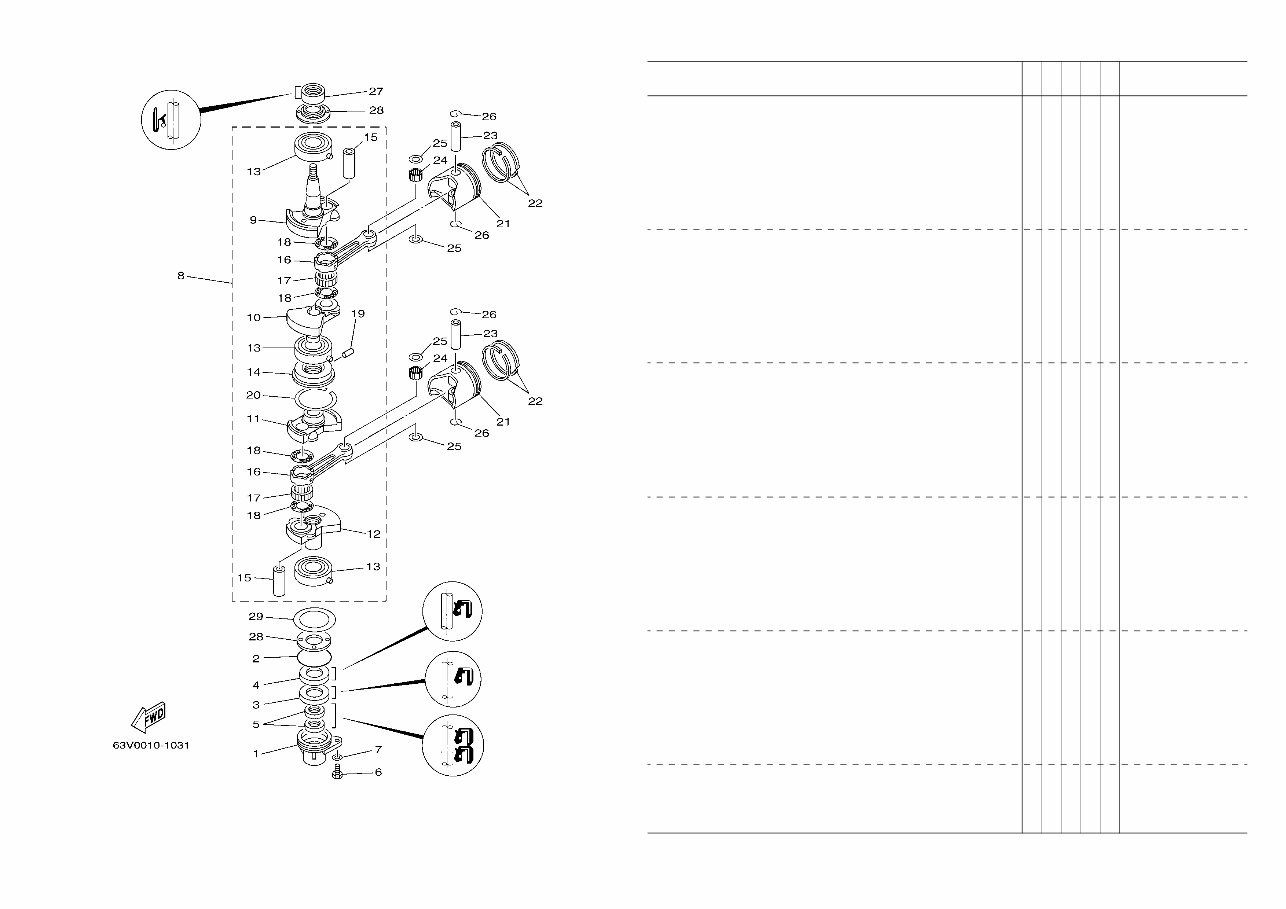

3 FIG. 3 CRANKSHAFT & PISTON VILEBREQUIN & PISTON REF. NO. PART NO. N° PIECES DESCRIPTION DESCRIPTION 63V8 63W8 REMARKS REMARQUES 1 63V–15396–01–94 HOUSING, OIL SEAL LOGEMENT DE JOINT SPY 1 1 2 93210–46M16 O-RING JOINT TORIQUE 1 1 3 93101–25018 OIL SEAL JOINT SPY 1 1 4 93102–25M48 OIL SEAL JOINT SPY 1 1 5 93101–13018 OIL SEAL JOINT SPY 2 2 6 97095–06016 BOLT BOULON 1 1 7 92995–06600 WASHER RONDELLE 1 1 8 63V–11400–01 CRANKSHAFT ASSY VILEBREQUIN COMPLET 1 1 9 63V–11412–00 .CRANK 1 .MASSOLOTTE DE VILEBREQUIN 1 1 1 10 63V–11422–00 .CRANK 2 .MASSOLOTTE DE VILEBREQUIN 2 1 1 11 63V–11432–00 .CRANK 3 .MASSOLOTTE DE VILEBREQUIN 3 1 1 12 63V–11442–00 .CRANK 4 .MASSOLOTTE DE VILEBREQUIN 4 1 1 13 93306–205U7 .BEARING .ROULEMENT 3 3 14 63V–11515–02 .SEAL, LABYRINTH 1 .JOINT, LABYRINTHE 1 1 1 15 682–11681–00 .PIN, CRANK 1 .MANETON, VILEBREQUIN 1 2 2 16 650–11651–04 .ROD, CONNECTING .BIELLE NUE 2 2 17 93310–620V5 .BEARING .ROULEMENT 2 2 18 90209–20M23 .WASHER .RONDELLE 4 4 19 91609–20008 .PIN, SPRING .AXE DE RESSORT 1 1 20 93440–52009 .CIRCLIP .CIRCLIP 1 1 21 6E7–11631–00–97 PISTON (STD) PISTON (STD) 2 2 6E7–11635–00 PISTON (0.25MM O/S) PISTON (0.25MM O/S) 2 2 AP AP 6E7–11636–00 PISTON (0.50MM O/S) PISTON (0.50MM O/S) 2 2 AP AP 22 682–11610–01 PISTON RING SET (STD) JEU DE SEGMENTS (STD) 2 2 682–11610–11 PISTON RING SET (0.25MM O/S) JEU DE SEGMENTS (0.25MM O/S) 2 2 AP AP 682–11610–21 PISTON RING SET (0.50MM O/S) JEU DE SEGMENTS (0.50MM O/S) 2 2 AP AP 23 634–11633–00 PIN, PISTON AXE, PISTON 2 2

4 FIG. 3 CRANKSHAFT & PISTON VILEBREQUIN & PISTON REF. NO. PART NO. N° PIECES DESCRIPTION DESCRIPTION 63V8 63W8 REMARKS REMARQUES 24 93602–14104 PIN, DOWEL GOUJON 50 50 25 90201–14377 WASHER, PLATE RONDELLE, PLATE 4 4 26 93450–15023 CIRCLIP CIRCLIP, TYPE S 4 4 27 93110–23M00 OIL SEAL JOINT SPY 1 1 28 63V–11445–00 SPACER ENTRETOISE 2 2 29 90201–46M29 WASHER, PLATE RONDELLE, PLATE 1 1
