Suzuki DF250AP/ 300AP Owners Manual [Russian language]

Part No. 99011-98J20-059 June, 2012 Eng. Fre. Spa. Por. Chi. Rus. TK OWNER’S MANUAL MANUEL DU PROPRIÉTAIRE MANUAL DEL PROPIETARIO MANUAL DO PROPRIETÁRIO DF250AP/DF300AP

1 RUSSIAN Технический паспорт __ __ __ __ __ РУ DF250AP DF300AP

2 ВАЖНО!  ПРЕДУПРЕЖДЕНИЕ/ ВНИМАНИЕ/ УВЕДОМЛЕНИЕ/ЗАМЕЧАНИЕ Пожалуйста, внимательно прочтите данное руководство и тщательно выполняйте все приведенные в нем инструкции. С целью привлечения внимания к определенной информации в руководстве используются символ  и слова ПРЕДУПРЕЖДЕНИЕ, ВНИМАНИЕ, УВЕДОМЛЕНИЕ и ЗАМЕЧАНИЕ с соответствующим значением. Обратите особое внимание на сообщения, отмеченные этими сигнальными словами. ЗАМЕЧАНИЕ Специальная информация, поясняющая инструкции и советы по обслуживанию.  ПРЕДУПРЕЖДЕНИЕ Указывает на потенциальную опасность, которая может привести к смерти или серьезным травмам.  ВНИМАНИЕ Указывает на потенциальную опасность, которая может привести к легким или средним травмам. УВЕДОМЛЕНИЕ Указывает на потенциальную опасность, которая может привести к повреждению мотора или лодки. ВАЖНАЯ ИНФОРМАЦИЯ ДЛЯ ВЛАДЕЛЬЦА  ПРЕДУПРЕЖДЕНИЕ Несоблюдение надлежащих мер предосторожности может повысить риск смерти или тяжелой травмы для вас или ваших пассажиров. • Перед первым использованием мотора внимательно ознакомьтесь с содержанием данной инструкции по эксплуатации. Обратите внимание на все функциональные особенности подвесного мотора и все требования по обеспечению безопасности и обслуживанию. • Проверяйте лодку и мотор перед каждой поездкой. Важные инструкции приведены в разделе ПРОВЕРКА ПЕРЕД ЭКСПЛУАТАЦИЕЙ. • Тщательно ознакомьтесь со всеми особенностями управления лодочным мотором и обращения с ним. Тренируйтесь на низких и средних скоростях, пока не приобретете достаточные навыки по обращению с лодкой и мотором. Не пытайтесь управлять мотором и лодкой на максимальных рабочих оборотах до тех пор, пока в совершенстве не ознакомитесь со всеми их характеристиками. • Имейте на борту оборудование для обеспечения безопасности и аварийно- спасательное оборудование. Это важное оборудование включает в себя: индивидуальные спасательные средства для каждого пассажира (плюс одно спасательное плавучее средство, подаваемое упавшему в воду человеку , в лодках длиной 16 футов и более), огнетушитель, звуковое сигнальное средство, сигнальные средства для подачи визуальных сигналов бедствия, якорь, водоотливная помпа, ведро, компас, аварийный пусковой шнур стартера, дополнительный запас топлива и масла, аптечка первой помощи, проблесковый фонарь, запас пищи и воды, зеркало, весла, набор инструментов и транзисторный радиоприемник. Перед спуском на воду обязательно загрузите соответствующее вашей поездке оборудование.

3 • Никогда не запускайте мотор и не давайте ему работать в помещении или в плохо проветриваемых и непроветриваемых местах. Выхлопные газы содержат оксид углерода (угарный газ) — ядовитый газ без цвета и запаха, который может вызвать смерть или тяжелые травмы. • Проинструктируйте пассажиров о том, как управлять лодкой, как действовать в аварийных ситуациях и как обращаться с оборудованием обеспечения безопасности и аварийно-спасательным оборудованием. • Не держитесь за крышку мотора или какие-либо другие части мотора при посадке в лодку и высадке из нее. • Убедитесь в том, что все люди в лодке надели спасательные жилеты. • Никогда не управляйте лодкой под воздействием алкоголя или каких-либо наркотических препаратов. • Распределяйте вес груза равномерно по лодке. • Выполняйте все плановое техническое обслуживание. При необходимости обратитесь за консультацией к официальному дилеру водной техники Suzuki. • Не модифицируйте и не снимайте никакое стандартное оборудование подвесного мотора. Это может сделать мотор небезопасным для использования. • Изучите все применяемые правила судоходства и соблюдайте их. • Уделяйте внимание прогнозам погоды. Не выходите на воду в неустановившуюся погоду . • Будьте очень внимательны при покупке запасных частей для замены или дополнительных принадлежностей. Компания Suzuki настоятельно рекомендует использовать оригинальные запасные части/дополнительные принадлежности производства Suzuki или их равноценные заменители. Ненадлежащие или некачественные запасные части или дополнительные принадлежности могут создавать небезопасные рабочие ситуации. • Никогда не снимайте кожух маховика (за исключением случаев выполнения аварийного запуска) ЗАМЕЧАНИЕ Установка антенны приемопередающей радиостанции или навигационного оборудования слишком близко к кожуху двигателя может стать причиной появления электрических шумовых помех. Компания Suzuki рекомендует устанавливать антенны по крайней мере на расстоянии 1 метра от кожуха двигателя. Данное руководство следует рассматривать в качестве постоянного компонента в комплекте подвесного мотора, который должен оставаться вместе с мотором в случае перепродажи или другой передачи мотора новому владельцу или водителю. Пожалуйста, внимательно прочтите данное руководство, перед тем как приступить к эксплуатации нового мотора Suzuki, и повторно просматривайте его время от времени. Оно содержит важную информацию по обеспечению безопасности, управлению и обслуживанию.

4 ПРЕДИСЛОВИЕ Спасибо за то, что Вы выбрали лодочный мотор SUZUKI. Пожалуйста, прочтите данную инструкцию внимательно и просматривайте ее время от времени в дальнейшем. В ней содержится важная информация, рекомендации и требования по эксплуатации, техническому обслуживанию и ремонту подвесного мотора, а также технике безопасности и мерах предосторожности при пользовании подвесным лодочным мотором SUZUKI. Вся информация в данном руководстве основана на последних данных о продукции, доступных на момент издания руководства. Поэтому , в связи с усовершенствованием продукции и другими изменениями, приобретенный Вами подвесной мотор может отличаться от описаний, приведенных в данном руководстве. SUZUKI оставляет за собой право производить любые изменения без уведомления. СОДЕРЖАНИЕ РАСПОЛОЖЕНИЕ ИДЕНТИФИКАЦИОННОГО НОМЕРА МОТОРА.......................................................... 5 ТОПЛИВО И МАСЛА .................................. 5 РАСПОЛОЖЕНИЕ ПРЕДУПРЕДИТЕЛЬНЫХ НАКЛЕЕК...... 8 КОНСТРУКЦИЯ МОТОРА......................... 9 УСТАНОВКА МОТОРА............................. 10 УСТАНОВКА АККУМУЛЯТОРА ........... 11 ИСПОЛЬЗОВАНИЕ ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ ....................................... 13 ВЫБОР И УСТАНОВКА ГРЕБНОГО ВИНТА ........................................................... 13 РЕГУЛИРОВКИ........................................... 16 ИЗМЕРИТЕЛЬНЫЙ ПРИБОР (ОПЦИЯ)........................................................ 18 СИСТЕМА ПРЕДУПРЕДИТЕЛЬНОЙ СИГНАЛИЗАЦИИ....................................... 21 СИСТЕМА ПРЕДУПРЕДИТЕЛЬНОЙ СИГНАЛИЗАЦИИ СИСТЕМ УПРАВЛЕНИЯ ЭЛЕКТРОННЫМИ СИСТЕМАМИ ДРОССЕЛЯ И ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ ................. 27 СИСТЕМА ДИАГНОСТИКИ ДВИГАТЕЛЯ ................................................ 30 СИСТЕМА НАПОМИНАНИЯ О ЗАМЕНЕ МАСЛА ........................................ 31 СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О ЗАГЛОХШЕМ ДВИГАТЕЛЕ .................... 32 СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О НАЛИЧИИ ВОДЫ В ТОПЛИВЕ .............. 32 УПРАВЛЕНИЕ СИСТЕМОЙ ГИДРАВЛИЧЕСКОГО ПОДЪЕМНИКА МОТОРА ........................ 33 ПРОВЕРКА ПЕРЕД ЭКСПЛУАТАЦИЕЙ.................................... 36 ОБКАТКА МОТОРА................................... 38 ЭКСПЛУАТАЦИЯ....................................... 39 СНЯТИЕ МОТОРА С ТРАНЦА И ТРАНСПОРТИРОВКА ............................... 49 ТРАНСПОРТИРОВКА НА ПРИЦЕПЕ ... 51 ОСМОТР И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ МОТОРА................... 52 ПPОМЫВКА КАНАЛОВ СИСТЕМЫ ОХЛАЖДЕНИЯ .................... 63 ЗАТОПЛЕННЫЙ МОТОР......................... 66 ХРАНЕНИЕ МОТОРА................................ 67 ЭКСПЛУАТАЦИЯ ПОСЛЕ КОНСЕРВАЦИИ.......................................... 68 ДИАГНОСТИКА НЕИСПPАВНОСТЕЙ ................................. 68 СПЕЦИФИКАЦИИ ..................................... 71 БЛОК-СХЕМА СИСТЕМЫ НАПОМИНАНИЯ О ЗАМЕНЕ МАСЛА .......................................................... 72

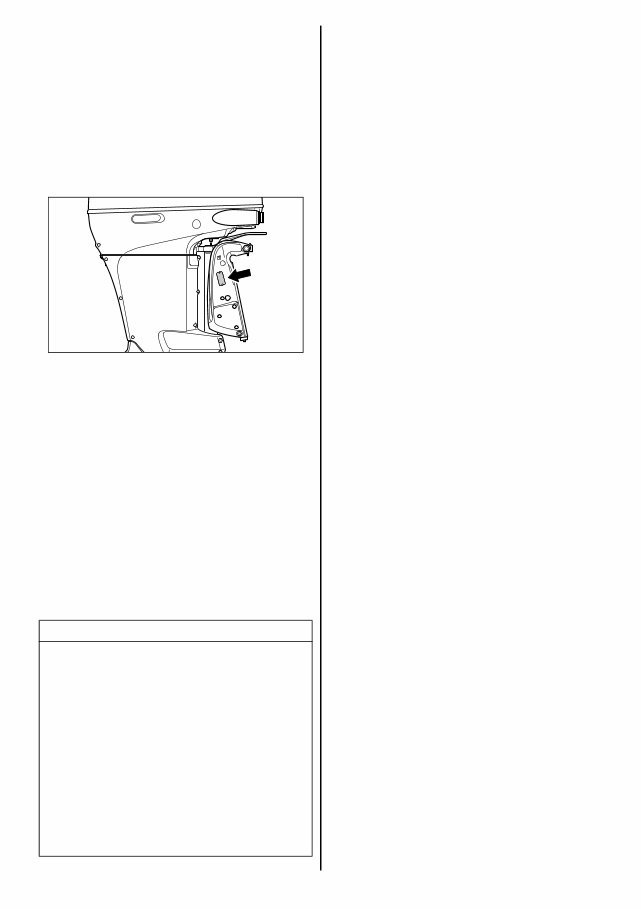

5 РАСПОЛОЖЕНИЕ ИДЕНТИФИКАЦИОННОГО НОМЕРА МОТОРА Идентификационный номер мотора выгравирован на пластине, закрепленной на кронштейне, как показано на рисунке внизу . Важно знать этот номер при заказе запчастей или в случае кражи мотора. ТОПЛИВО И МАСЛА БЕНЗИН SUZUKI настоятельно рекомендует использовать по возможности неэтилированный и не содержащий спирт бензин с минимальным октановым числом 94 (по исследовательскому методу). В то же время, допускается использование смесей неэтилированного бензина и спирта с эквивалентным октановым числом при условии соблюдения указанных ниже требований. УВЕДОМЛЕНИЕ Использование этилированного бензина может привести к повреждению мотора. Использование ненадлежащего или некачественного топлива может негативно сказаться на рабочих характеристиках и привести к повреждению мотора или топливной системы. Используйте только неэтилированный бензин. Не используйте топливо с октановым числом, ниже рекомендуемого, или топливо, которое может быть несвежим или загрязненным грязью/водой и т . п. ЗАМЕЧАНИЕ Кислородсодержащие виды топлива – это виды топлива, которые содержат кислородсодержащие добавки, такие как МТБЭ или спирт. SUZUKI настоятельно рекомендует установить на топливопроводе между топливным баком и мотором специальный фильтр, отделяющий воду от бензина. Система фильтрации такого типа предотвращает проникновение воды, которая может содержаться в топливном баке, в электронную систему впрыска топлива мотора. Проникновение воды может вызвать сбои в работе двигателя и повреждения компонентов электронной системы впрыска. За дополнительной информацией по приобретению и установке подобных систем фильтрации обратитесь к авторизованному Дилеру SUZUKI. Бензин, содержащий метилтетрабутиловый эфир (МТБЭ) На моторе допускается использование неэтилированного бензина с содержанием МТБЭ (метилтетрабутилового эфира) при условии, что содержание МТБЭ не превышает 15%. Это кислородсодержащее топливо не содержит спирта. Бензинэтаноловые смеси Смеси неэтилированного бензина и метанола (зернового спирта), также известные как газохол, используются в некоторых районах. Бензин, содержащий не более 10 процентов этанола, может использоваться в моторе без опасений нарушить условия гарантии. Бензинметаноловые смеси. Также в некоторых местностях в продаже имеются смеси неэтилированного бензина и метанола (древесного спирта). Ни в коем случае НЕ ИСПОЛЬЗУЙТЕ смеси, содержащие более 5 процентов метанола. Повреждения топливной системы, возникшие при использовании такого топлива, не являются гарантийными случаями. Топливо, содержащее менее 5 процентов метанола, может использоваться только в том случае, если оно содержит сорастворители и антикоррозийные добавки.

6 Маркировка насосов для бензино- спиртовых смесей В некоторых местностях требуется обязательная маркировка насосов, нагнетающих бензино- спиртовые смеси, с указанием типа и процентного содержания алкоголя, а также наличия важных добавок. Такие наклейки могут предоставлять всю необходимую информацию для определения соответствия определенной марки топлива приведенным выше требованиям. В других местностях насосы могут не иметь маркировки с четким указанием содержания и типа алкоголя и добавок. Если Вы не уверены, отвечает ли определенное топливо этим требованиям, обратитесь за помощью к оператору на топливной станции или поставщику топлива. ЗАМЕЧАНИЕ Если Вы не удовлетворены работой или экономичностью Вашего мотора при применении бензино-спиртовых смесей, используйте неэтилированный бензин, не содержащий спирт. Убедитесь, что любая смесь, которую Вы используете, имеет октановое число не менее 94 (по исследовательскому методу). Если при работе двигатель издает ненормальные звуки («стучит»), попробуйте сменить марку бензина, поскольку характеристики бензина разных марок отличаются. Применение неэтилированного бензина продлевает срок службы свечей.  ПРЕДУПРЕЖДЕНИЕ Бензин является чрезвычайно токсичным и легковоспламеняющимся веществом. Он может стать причиной пожара или представлять опасность для людей и домашних животных. При заправке топлива всегда соблюдайте следующие меры предосторожности: • Разрешайте заправлять топливный бак только взрослым лицам. • Если вы используете переносной топливный бак, всегда останавливайте мотор и выгружайте топливный бак с лодки, чтобы наполнить его. • Не заливайте бензин в бак до самого верха, в противном случае топливо может вылиться из бака при увеличении его объема в результате нагревания под воздействием солнечных лучей. • Будьте осторожны, чтобы не пролить топливо. Если топливо прольется, немедленно вытрите его. • Не курите вблизи топлива и держите его вдали от источников открытого огня или искр. УВЕДОМЛЕНИЕ В бензине, длительное время хранившемся в топливном баке, образовывается масляная пленка или выпадает осадок, которые могут повредить мотор. Всегда используйте только свежий бензин. УВЕДОМЛЕНИЕ Спиртосодержащее топливо может повредить лакокрасочное покрытие мотора. Данное повреждение не является гарантийным случаем по условиям гарантии на новый подвесной мотор. Будьте осторожны, чтобы при заправке не пролить спиртосодержащее топливо. Если топливо прольется, немедленно вытрите его.

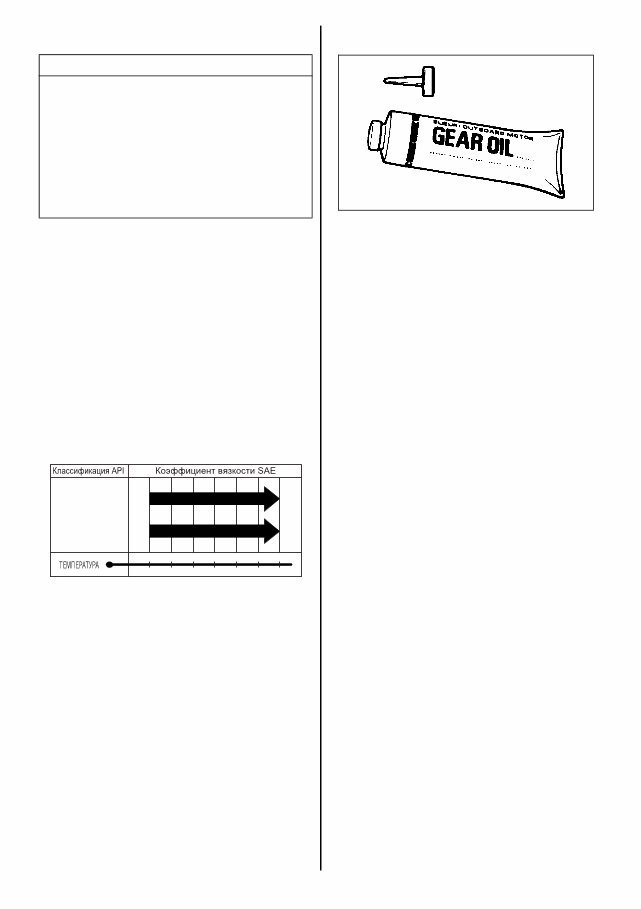

7 Моторное масло Качество масла – это основной фактор, способствующий поддержанию рабочих характеристик и продлению срока службы двигателя. Всегда выбирайте моторное масло хорошего качества. Suzuki рекомендует использование масла SAE 10W-40, сертифицированного по стандарту NMMA FC-W. Если масло SAE 10W-40, сертифицированное по стандарту NMMA FC-W, отсутствует в наличии, выберите качественное моторное масло для 4-х тактных двигателей, пользуясь приведенным графиком, в соответствии со средними температурами в месте эксплуатации двигателя. ЗАМЕЧАНИЕ В очень холодную погоду (при температуре ниже 5°C), чтобы облегчить запуск и обеспечить ровную работу двигателя, используйте масло SAE (или NMMA FC-W) 5W- 30. УВЕДОМЛЕНИЕ Использование некачественного моторного масла может негативно сказаться на рабочих характеристиках и сроке службы мотора. Компания Suzuki рекомендует использовать моторное масло для четырехтактных двигателей водной техники Suzuki Marine 4- Cycle Engine Oil или эквивалентное ему . –20 –10 0 10 20 30 –4 14 32 50 68 86 40 104 10W–40 10W–30 ˚F ˚C SG SH SJ SL SM Трансмиссионное масло Компания Suzuki рекомендует использовать трансмиссионное масло SUZUKI OUTBOARD MOTOR GEAR OIL. Если оно отсутствует в наличии, используйте гипоидное трансмиссионное масло SAE 90 с маркировкой GL-5 по классификационной системе API.

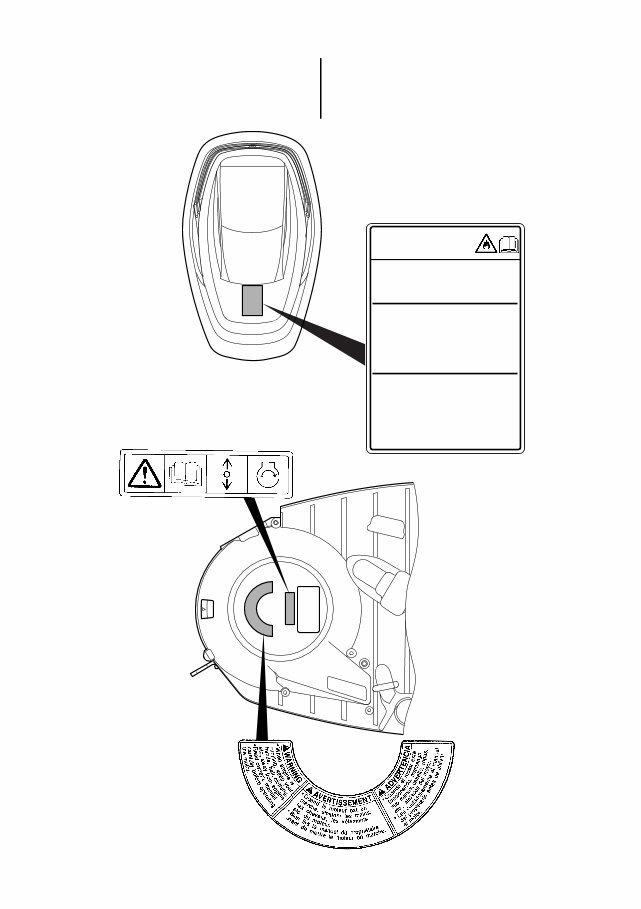

8 РАСПОЛОЖЕНИЕ ПРЕДУПРЕДИТЕЛЬНЫХ НАКЛЕЕК Прочтите и соблюдайте инструкции на всех наклейках, расположенных на моторе и топливном баке. Убедитесь в том, что Вы уяснили инструкции на всех наклейках. Сохраняйте наклейки на моторе и топливном баке. Ни в коем случае не удаляйте их. WARNING AVERTISSEMENT ADVERTENCIA 8 • Fuel can leak creating a fire hazard if you lay motor on its side. Drain fuel completely from vapor separator or carburetor before laying motor on its side. • See owner’s manual for details. • Le carburent risque de fuir et de présenter un danger d’incendie si le moteur est placé sur le côté. Vidanger entièrement le carburant du séparateur de vapeurs ou du carburateur avant de procéder. • Pour plus de détail, voir le manuel du propriétaire. • Si pone el motor apoyado en uno de sus lados, el combustible se puede derramar creando peligro de incendio. Vacíe completamente el combustible del separador de vapores o del carburador antes de apoyar el motor en uno de sus lados. • Consulte el manual del propietario para conocer detalles.

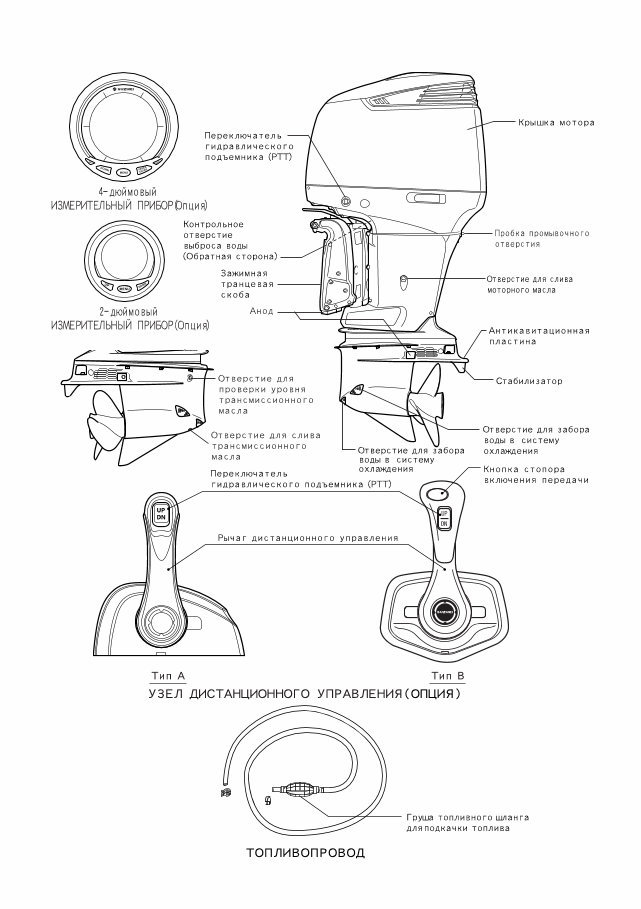

9 КОНСТРУКЦИЯ МОТОРА
