009W1805-R16 05-12-2014 Publ. No. 009W1805 DIESEL ENGINE TYPE DV24ME RESERVEDELSKATALOG SPARE PARTS LIST ERSATZTEILLISTE Aabenraavej 13-17, DK - 6340 Krusaa, Denmark Tel: +45 74 62 20 88 Fax +45 74 62 74 07 E-mail: bukh@bukh.dk – Internet: www.bukh.dk

BUKH TYPE DV24ME RESERVEDELE – SPARES – ERSATZTEILE 2 009W1805-R16 Anvisning for Reservedelsbestillinger Ved bestillinger af reservedele bedes opgivet Side og Pos. Nr., reservedelens nummer og betegnelse samt det ønskede antal og endvidere motorens type og serie nummer, som er angivet på motorens typeskilt. Eksempel på reservedelsbestilling: Side 7, Pos. 23, Nr. 000E6414 stempelpind, 2 stk. for motor type DV24 Nr. 210518 Instruction for Spare-parts orders In orders for spare-parts please indicate the Page and Pos. No., spare-parts number and designation as well as the desired quantity, and besides the type of engine and its serial number as indicated on the type-plate of the engine. For instance as follows: Page 7, Pos. 23, Part No. 000E6414 gudgeon pin, 2 pcs. for engine type DV24 No. 210518 Anweisung für Ersatzteilbestellungen Bei Bestellungen von Ersatzteilen bitten wir um Angabe der Seite und Pos. Nummer, Ersatzteilnummer und –Bezeichnung und der gewünschten Anzahl, und außerdem Typ und Nummer des Motors wie auf dem Typschild des Motors angegeben. Beispiel für eine Ersatzteilbestellung: Seite 7, Pos. 23, Nr. 000E6414 Kolbenbolzen, 2 Stück für Motor Typ DV24 Nr. 210518

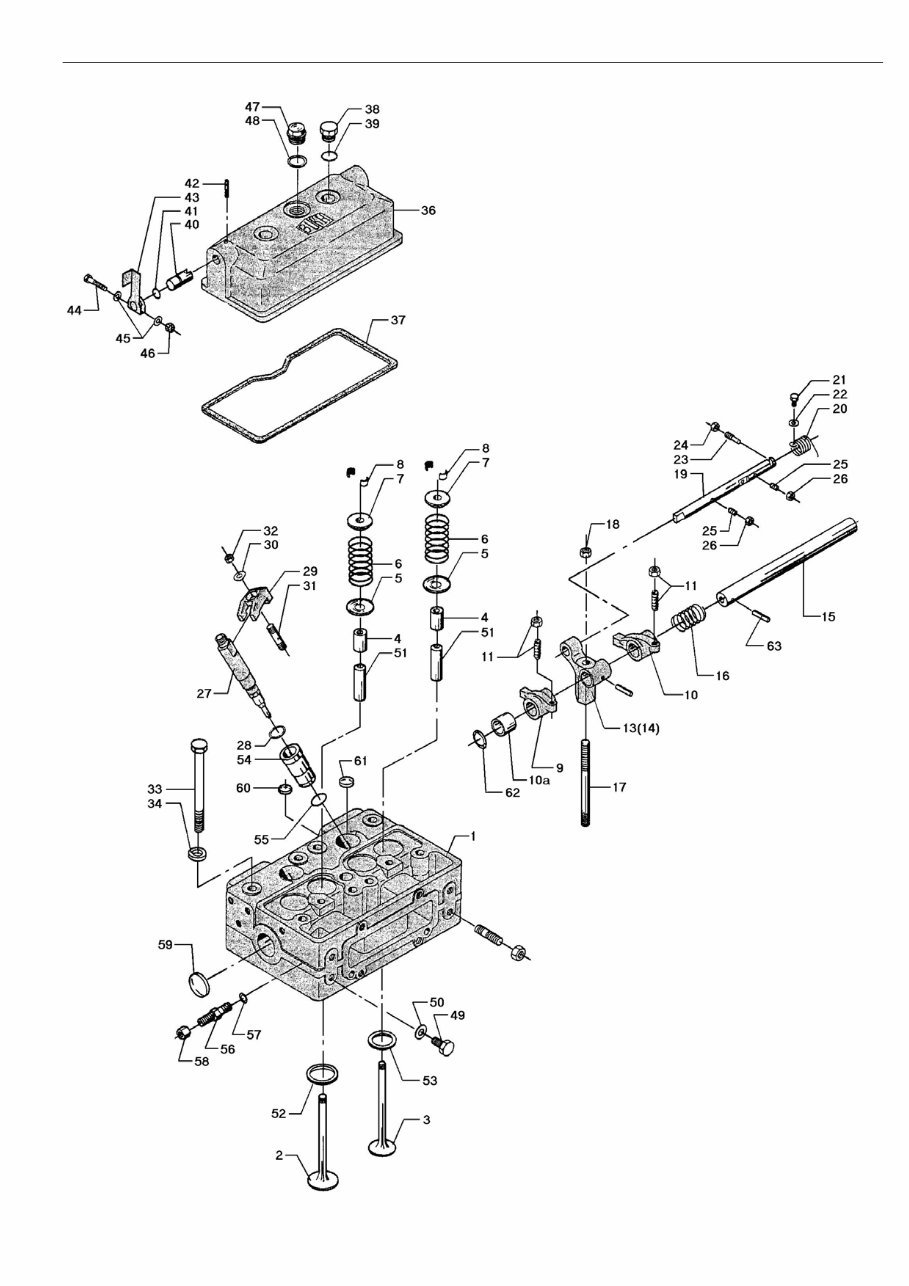

BUKH TYPE DV24ME RESERVEDELE – SPARES – ERSATZTEILE 009W1805-R16 3 Indholdsfortegnelse Contents Inhaltsverzeichnis Side Page Beskrivelse Description Benennung Seite 5 Krumtaphus Crankcase Kurbelgehäuse 5 Forreste endedæksel Front end cover Vorderer Enddeckel 7 Krumtapaksel og lejer Crankshaft and bearings Kurbelwelle und Lager 7 Plejlstang Connecting rod Pleuelstange 7 Stempel og cylinderforing Piston and cylinder liner Kolben und Zylinderlaufbuchse 9 Bagerste endedæksel End cover, rear Enddeckel, hintere 9 Roterende vægte Rotating weights Rotationsgewichte 11 Cylinderdæksel og ventiler Cylinder head and valves Zylinderdeckel und Ventile 15 Regulator og reguleringshåndtag Governor and regulating handle Regulator und Regelhebel 17 Knastaksel Camshaft Nockenwelle 17 Smøreoliepumpe Lubricating oil pump Schmierölpumpe 17 Smøreoliefilter Lubricating oil filter Schmierölfilter 19 Brændstoffilter Fuel filter Brennstoffilter 19 Brændstofpumpe Fuel injection pump Brennstoffpumpe 19 Brændstofforpumpe Fuel lift pump Förderpumpe 19 Brændstofrør Fuel pipe Brennstoffleitung 21 Elektrisk start Electric start El-Anlass 23 Opført håndstart Raised hand starting Oben verlegter Handanlass 24 Luftfilter Air inlet filter Luftfilter 25 Vandkølet udstødningsrør Water cooled exhaust manifold Wassergekühltes Auspuffrohr 27 Direkte køling Seawater cooling Seewasserkûhlung 29 Varmevekslerkøling Heat exchanger cooling Wärmetaucherkühlung 31 Kølkøling Keel cooling Kielkûhlung 32 Kølevandspumpe Cooling water pump Kühlwasserpumpe 33 Cirkulationspumpe Circulation pump Zirkulationspumpe 34 Ledningsnet Electric mains Leitungnetz 35 Betjeningspanel Control panel Bedienungstafel 36 Instrumentpanel Instrument panel Instrumententafel 37 Stopmagnet Stop solenoid Stoppmagnet 38 Bunddæksel med grovfilter Base cover with coarse filter Zylinderboden mit Grobfilter 39 Motorophæng Engine support Motorbefestigung 41 Reversgear Reversing gear Wendegetriebe 44 Værktøj og reservedele Tools and spares Werkzeug und Ersatzteile 45 Forhandlerliste List of representatives Verkäuferliste

BUKH TYPE DV24ME RESERVEDELE – SPARES – ERSATZTEILE 4 009W1805-R16

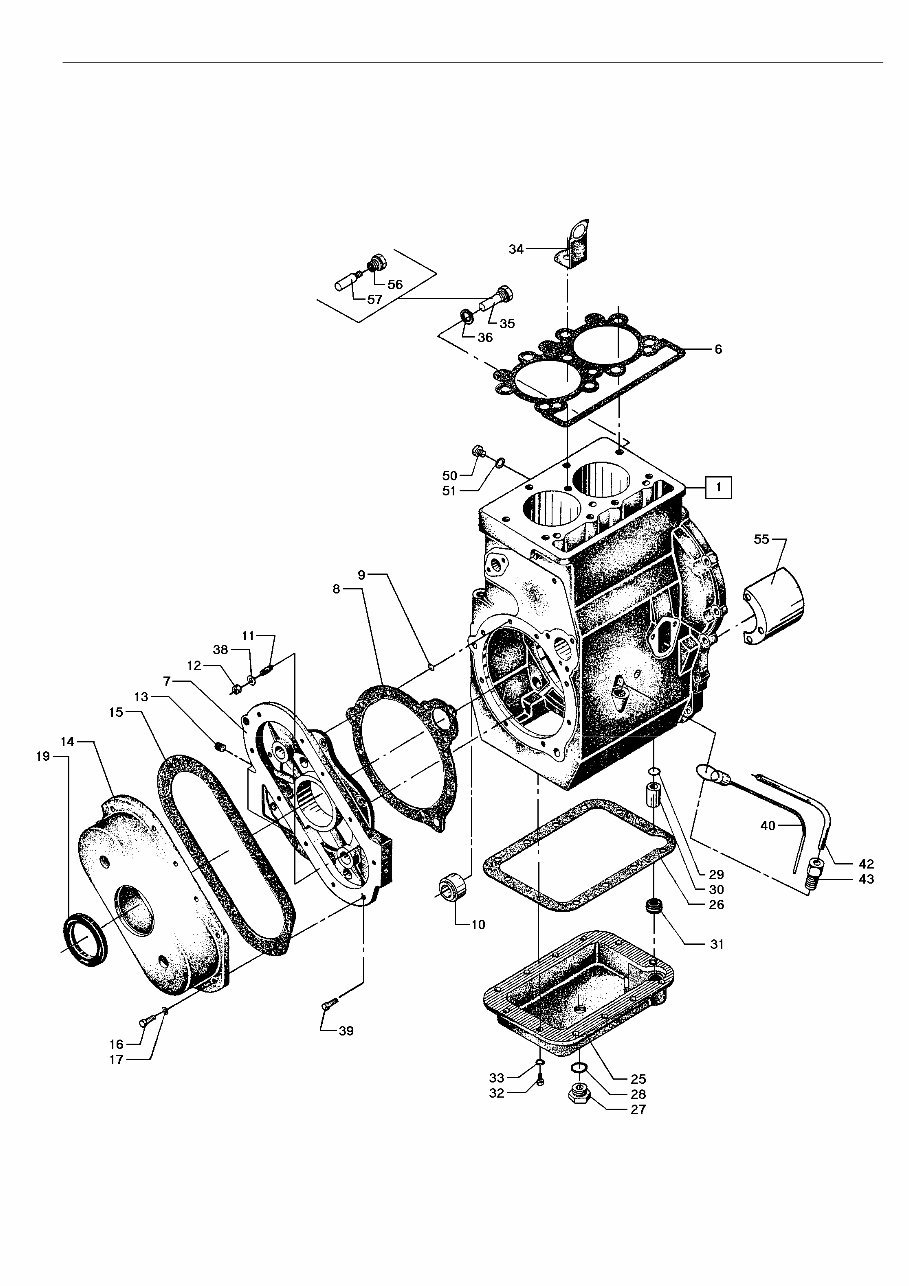

BUKH TYPE DV24ME RESERVEDELE – SPARES – ERSATZTEILE 009W1805-R16 5 Krumtaphus og forreste endedæksel Crankcase and front end cover Kurbelgehäuse und vorderer Enddeckel Pos. Part No. Qty. Beskrivelse Description Benennung 1 032D0216 1 Krumtaphus komplet med cyl. Crankcase complete with cyl.lining Kurbelgehäuse komplett mit Zylinder- foring og bag. hovedlejeforing and main bearing liner, rear laufbuchse und Hautlagerlaufbuchse 6 000E7671 1 Toppakning Cylinder head gasket Zylinderkopfdichtung 7 032D0211 1 Forreste endedæksel m. akseltappe Front end cover with journals Vorderer Enddeckel mit Achszapfen 8 000D9196 1 Pakning Gasket Dichtung 9 560F0011 1 O-ring O-ring Abdichtring 10 000D9625 1 Leje for knastaksel Bearing for camshaft Lager für Nockenwelle 11 503N2363 4 Tapskrue, M8x20 DIN 939 Stud, M8x20 DIN 939 Stiftschraube, M8x20 DIN 939 12 510A1208 4 Møtrik, M8 DIN 934 Nut, M8 DIN 934 Mutter, M8 DIN 934 13 504A0311 1 Prop Screw plug Pfropfen 14 000E0974 1 Skærm Cover Schirm 15 000E0975 1 Pakning Gasket Dichtung 16 501A2361 10 Unbrakoskrue, M8x16 DIN 912 Unbraco screw, M8x16 DIN 912 Unbracoschraube, M8x16 DIN 912 17 522F7021 10 Riflet tallerkenfjederskive, 8 mm Rifted plate Spring washer, 8 mm Gezogenes Tellerfederscheibe, 8 mm 19 561B0595 1 Gacoring BASL 59,5-80-10 Seal ring, Gaco BASL 59.5-80-10 Dichtungsring BASL 59,5-80-10 25 032D0215 1 Bunddæksel, komplet Base cover, complete Zylinderboden, komplett 26 000D9734 1 Pakning Gasket Dichtung 27 504B1317 1 Prop Screw plug Pfropfen 28 522C3020 1 Pakning Gasket Dichtung 29 560B1017 1 O-ring O-ring Abdichtring 30 000D9541 1 Sugerør Suction pipe Saugrohr 31 000D9786 1 Gennemføring for grovfilter Leading in for prefilter Durchführung für Vorfilter 32 501A2363 12 Unbrakoskrue, M8x20 DIN 912 Unbraco screw, M8x20 DIN 912 Unbracoschraube, M8x20 DIN 912 33 522F1020 12 Fjederskive, 8 mm DIN 7980 Spring washer, 8 mm DIN 7980 Federscheibe, 8 mm DIN 7980 34 000E0037 1 Løftebeslag Lift fitting Hebebeschlag 35 008E0451 1 Zinkstang, komplet Zink rod, complete Zinkanode, komplett 36 522C3025 1 Pakning A17x21 DIN 7603 Gasket A17x21 DIN 7603 Dichtung A17x21 DIN 7603 38 522F1020 8 Fjederskive, 8 mm DIN 7980 Spring washer, 8 mm DIN 7980 Federscheibe, 8 mm DIN 7980 39 500C2363 4 Sætskrue, M8x20 DIN 933 Set screw, M8x20 DIN 933 Setzschraube, M8x20 DIN 933 40 008E2449 1 Pejlestok med prop Dip stick with plug Peilstock mit Pfropfen 42 000E2561 1 Rør for pejlestok Pipe for dip stick Rohr für Peilstock 43 532V1314 1 Gennemføring Leading in Durchführung 44 551D0012 1 Rørbøjle Saddle Rohrbügel 45 000E2052 1 Befæstigelseslaske Fixing butt strap Befestigungslasche 46 500E2258 1 Sekskantskrue, M5x10 DIN 933 Hexagon screw, M5x10 DIN 933 Sechskantschraube, M5x10 DIN 933 47 522F1015 1 Fjederskive, 5 mm DIN 7980 Spring washer, 5 mm DIN 7980 Federscheibe, 5 mm DIN 7980 48 510A1206 1 Møtrik, M5 DIN 934 Nut, M5 DIN 934 Mutter, M5 DIN 934 50 504B1317 1 Prop Screw plug Pfropfen 51 522C3020 1 Pakning Gasket Dichtung 55 008E8052 1 Skærm for roterende vægte Guard for rotating weights Schirm für Rotationsgewichte 56 000C8679 1 Prop Plug Pfropfen 57 000E0450 1 Zinkstang Zink rod Zinkanode 032D4215 1 Pakningssæt, komplet Set of gaskets, complete Dichtungssatz, komplett 032D4216 1 Ventilslibesæt, komplet Set of gaskets for valve grinding Ventileinschleifensatz, komplett

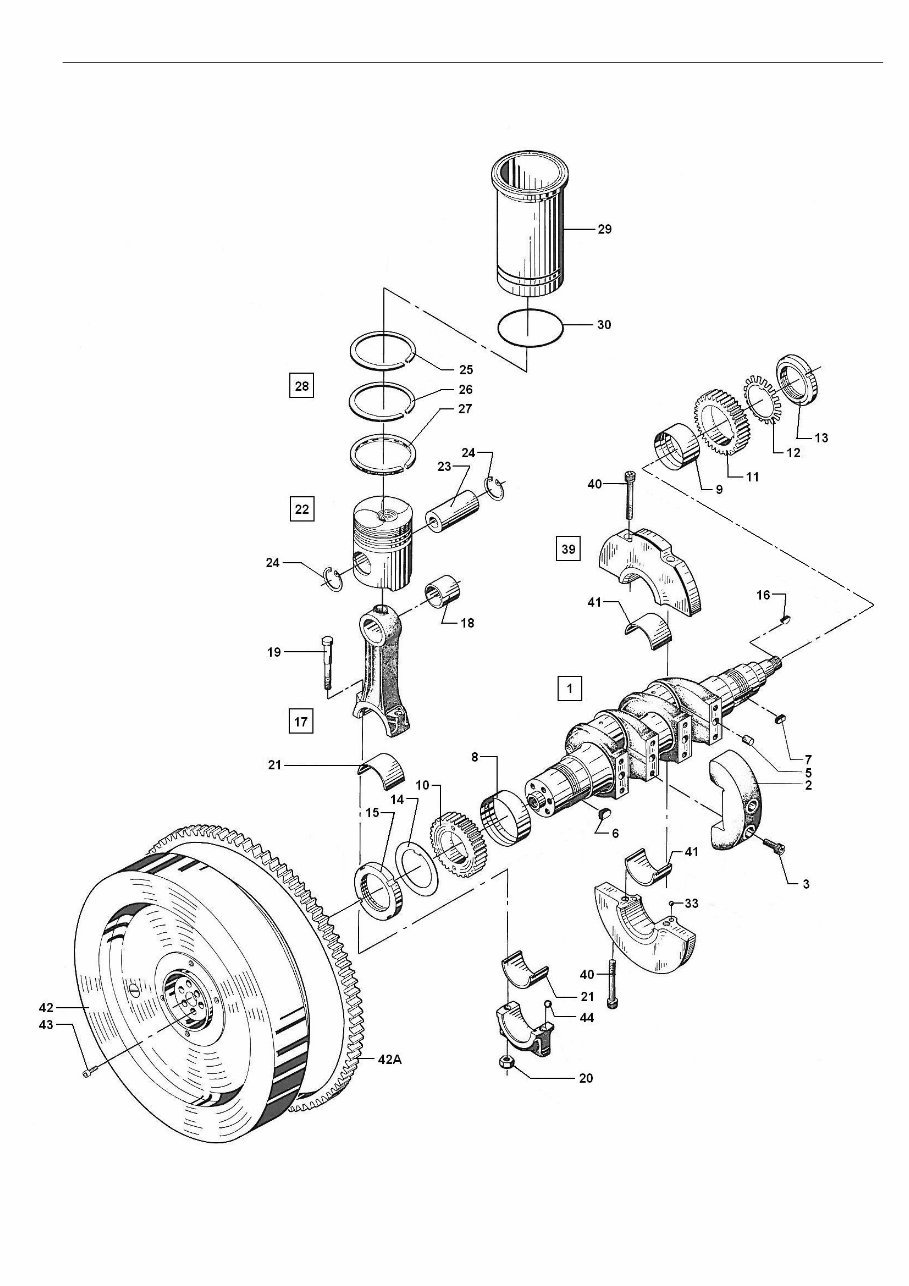

BUKH TYPE DV24ME RESERVEDELE – SPARES – ERSATZTEILE 009W1805-R16 7 Krumtapaksel, lejer, plejlstang, stempel og cylinderforing Crankshaft, bearings, connecting rod, piston and cylinder liner Kurbelwelle, Lager, Pleuelstange, Kolben und Zylinderlaufbuchse Pos. Part No. Qty. Beskrivelse Description Benennung 1 008E4561 1 Krumtapaksel, komplet Crankshaft, complete Kurbelwelle, komplett 2 000E4715 4 Kontravægt Counter weight Gegengewicht 3 501A2417 8 Unbrakoskrue, M10x35 DIN 912 Unbraco screw, M10x35 DIN 912 Unbracoschraube, M10x35 DIN 912 6 000E0616 1 Pasfeder for foreste tandhjul Key for front gearwheel Passfeder für vordere Zahnrad 7 000E0617 1 Pasfeder for bagerste tandhjul Key for rear gearwheel Passfeder für hintere Zahnrad 8 000E0453 1 Foreste hovedlejeforing Main bearing liner, front Vordere Hauptlager, Laufbuchse 8 000E0229 1 Foreste hovedlejeforing Main bearing liner, front Vordere Hauptlager, Laufbuchse 0,6 mm understørrelse 0,6 mm undersize 0,6 mm Untergrösse 9 000E0454 1 Bagerste hovedlejeforing Main bearing liner, rear Hintere Hauptlager, Laufbuchse 9 000E0231 1 Bagerste hovedlejeforing Main bearing liner, rear Hintere Hauptlager, Laufbuchse 0,6 mm understørrelse 0,6 mm undersize 0,6 mm Untergrösse 10 000D8836 1 Tandhjul, foreste Gearwheel, front Vordere Zahnrad 11 000E1758 1 Tandhjul, bagerste Gearwheel, rear Hintere Zahnrad 12 522E5020 1 Låseblik Locking plate Deckplatte 13 510E5369 1 Låsemøtrik Locking nut Gegenmutter 14 000D8505 1 Låseblik, special Locking plate, special Deckplatte, speziell 15 000D8504 1 Låsemøtrik, special Locking nut, special Gegenmutter, speziell 16 521B0190 1 Skivefeder Woodruff key Scheibenfeder 17 008E6332 2 Plejlstang, komplet Connecting rod, complete Pleuelstange, komplett 18 000E4863 2 Foring for plejlstang Connecting rod liner Laufbuchse für Pleuelstange 19 000E2156 4 Plejlstangsbolt Connecting rod bolt Pleuelbolzen 20 511B5209 4 Plejlstangsmøtrik Nut for connecting rod bolt Mutter für Pleuelbolzen 21 000E0563 2 Plejlstangspander, sæt Connecting rod bearing shells,set of Pleuellager, Satz 21 000E0233 2 Plejlstangspander, sæt Connecting rod bearing shells,set of Pleuellager, Satz 0,6 mm understørrelse 0,6 mm undersize 0,6 mm Untergrösse 22 008E7679 2 Stempel kompl. med pind og ringe Piston compl. with pin and rings Kolben kompl. mit Bolzen und Ringen 23 000E6414 2 Stempelpind Gudgeon pin Kolbenbolzen 24 522A0032 4 Seegerring 32 DIN 472 Circlip 32 DIN 472 Seegerring 32 DIN 472 25 000E6457 2*) Stempelring Piston ring Kolbenring 26 562H0001 2*) Minutring Taper faced compression ring Minutenring 27 000E6418 2*) Olieskrabering Oil scraper ring Abstreifring 28 030D0304 2 Stempelringssæt Piston rings, set of Kolbenringsatz 29 000E1561 2 Cylinderforing Cylinder liner Zylinderlaufbuchse 30 560M1091 4 O-ring O-ring Abdichtring 33 545Ø2061 2 Kugle Ball Kugel 39 008E1589 1 Mellemlejenav, komplet Intermediate bearing hub, complete Zwischenlagernabe, komplett 40 501A2424 4 Unbrakoskrue, M10x70 DIN 912 Unbraco screw, M10x70 DIN 912 Unbracoschraube, M10x70 DIN 912 41 000D9261 1 Mellemlejepander, sæt Intermediate liner, set of Zwischenlagerpfannen, Satz 41 000E2118 1 Mellemlejepander, sæt Intermediate liner, set of Zwischenlagerpfannen, Satz 0,6 mm understørrelse 0,6 mm undersize 0,6 mm Untergrösse 42 000E8014 1 Svinghjul Flywheel Schwungrad 42A 000E2364 1 Startkrans Gear rim Zahnkranz 43 501A2419 6 Unbrakoskrue, M10x45 DIN 912 Unbraco screw, M10x45 DIN 912 Unbracoschraube, M10x45 DIN 912 44 545Ø2061 4 Kugle Ball Kugel *) Leveres kun som sæt (28) *) Only available as set (28) *) Nur als Satz (28) lieferbar

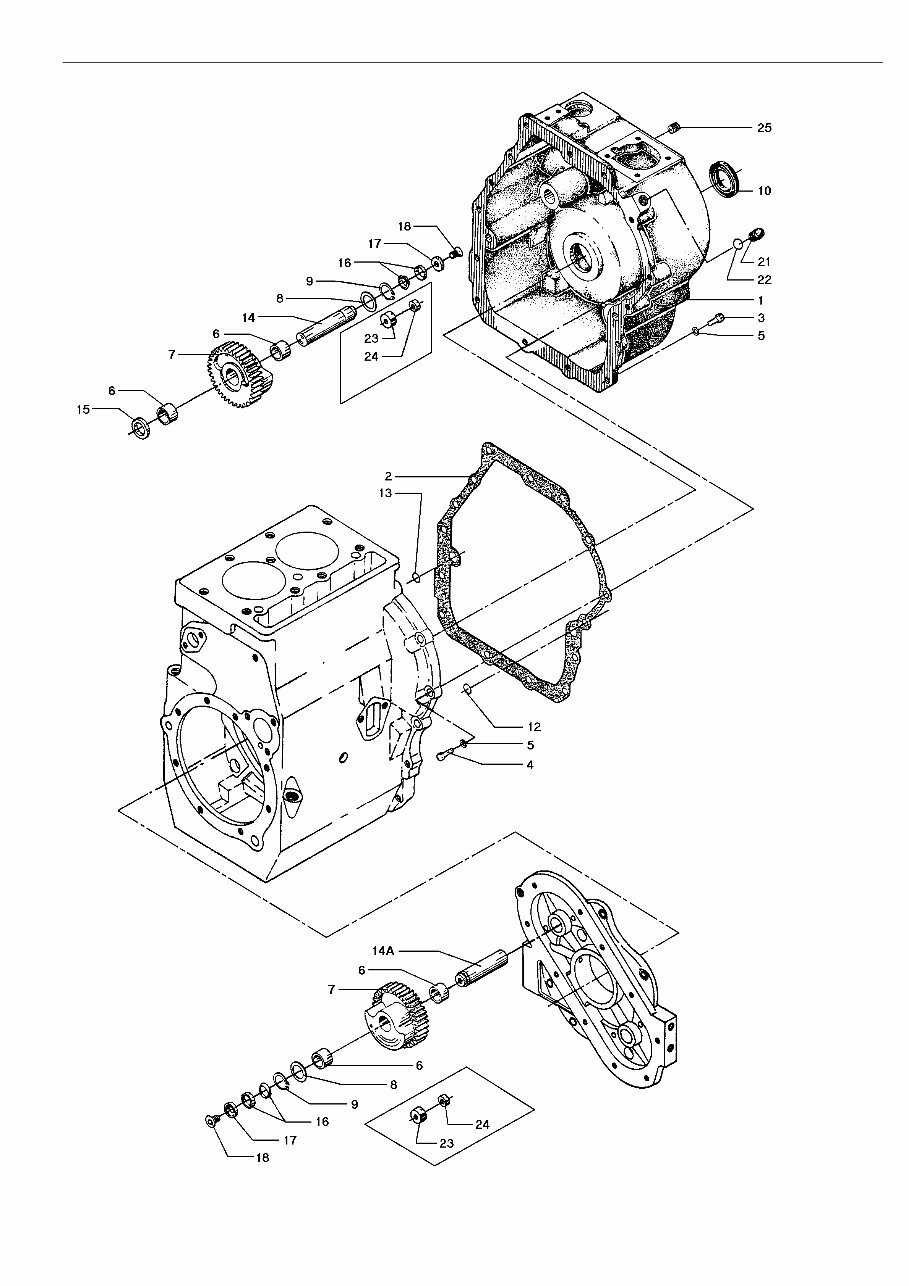

BUKH TYPE DV24ME RESERVEDELE – SPARES – ERSATZTEILE 009W1805-R16 9 Bagerste endedæksel og roterende vægte End cover, rear and rotating weights Enddeckel, hinterer und Rotationsgewichte Pos. Part No. Qty. Beskrivelse Description Benennung 1 000E7866 1 Bagerste endedæksel End cover, rear Enddeckel, hinterer 2 000D9197 1 Pakning Gasket Dichtung 3 501A2363 5 Unbrakoskrue, M8x20 DIN 912 Unbraco screw, M8x20 DIN 912 Unbracoschraube, M8x20 DIN 912 4 501A2363 6 Unbrakoskrue, M8x20 DIN 912 Unbraco screw, M8x20 DIN 912 Unbracoschraube, M8x20 DIN 912 4 501A2365 4 Unbrakoskrue, M8x25 DIN 912 Unbraco screw, M8x25 DIN 912 Unbracoschraube, M8x25 DIN 912 5 522F7021 15 Riflet tallerkenfjederskive, 8 mm Rifted plate Spring washer, 8 mm Gezogenes Tellerfederscheibe, 8 mm 6 000E1095 8 Lejebøsning Bearing bush Lagerbuchse 7 032D0102 4 Roterende vægt med lejebøsning Rotating weight with bearing bush Rotationsgewicht mit Lagerbuchse 8 522A9016 4 Seeger støtteskive Seeger support washer Scheibe - Seeger 9 522A1020 4 Seegerring 20 DIN 471 Circlip 20 DIN 471 Seegerring 20 DIN 471 10 561B0356 1 Gacoring SM 35.50.7 Seal ring - Gaco SM 35.50.7 Dichtungsring - Gaco SM 35.50.7 12 560F0013 1 O-ring O-ring Abdichtring 13 560F0011 1 O-ring O-ring Abdichtring 14 000E3224 2 Aksel for roterende vægte, bag Shaft for rotating weights, rear Welle für Rotationsgewichte, hinter 14A 000E3223 2 Aksel for roterende vægte, for Shaft for rotating weights, front Welle für Rotationsgewichte, vor 15 000E0789 2 Afstandsring Distance ring Distanzring 17 000E0792 4 Trykskive Thrust washer Druckscheibe 18 501E2361 4 Undersænket skrue Screw, countersunk Senkschraube 21 504B0321 1 Prop for hul til tacometergiver Screw plug Pfropfen 22 522C3027 1 Pakning Gasket Dichtung 23 000E3225 4 Trykring (nylon) Thrust collar (nylon) Druckring (nylon) 24 000E3226 4 Mellemskive Intermediate disc Zwischenscheibe 25 504A0317 3 Prop Screw plug Pfropfen
