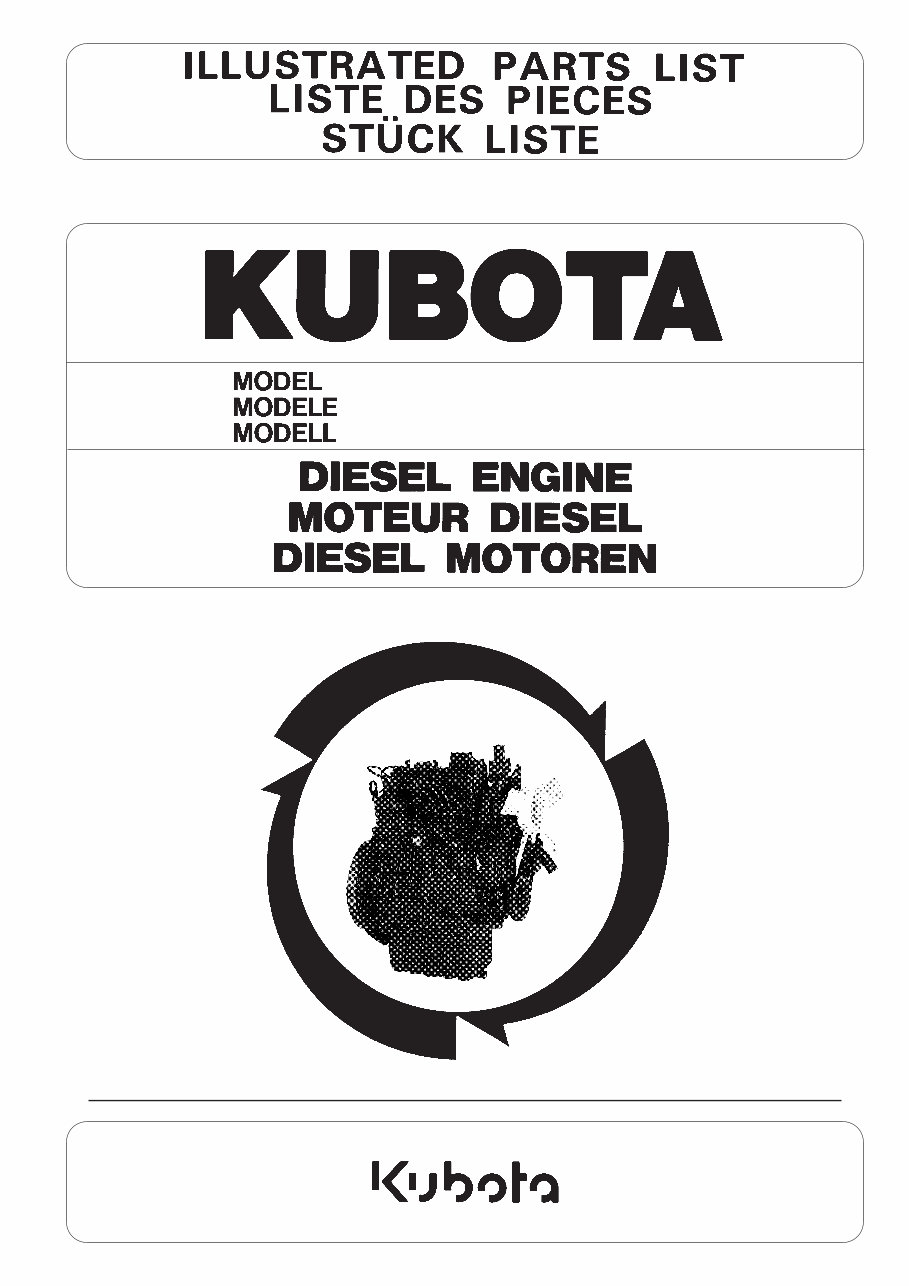

Kubota D1105-E3B D1105-E3B D1105-T-E3B Parts Manual

D1105-E2B-ACP-1 978P8-68061 MAR. MARS 2006 MAERZ - - -

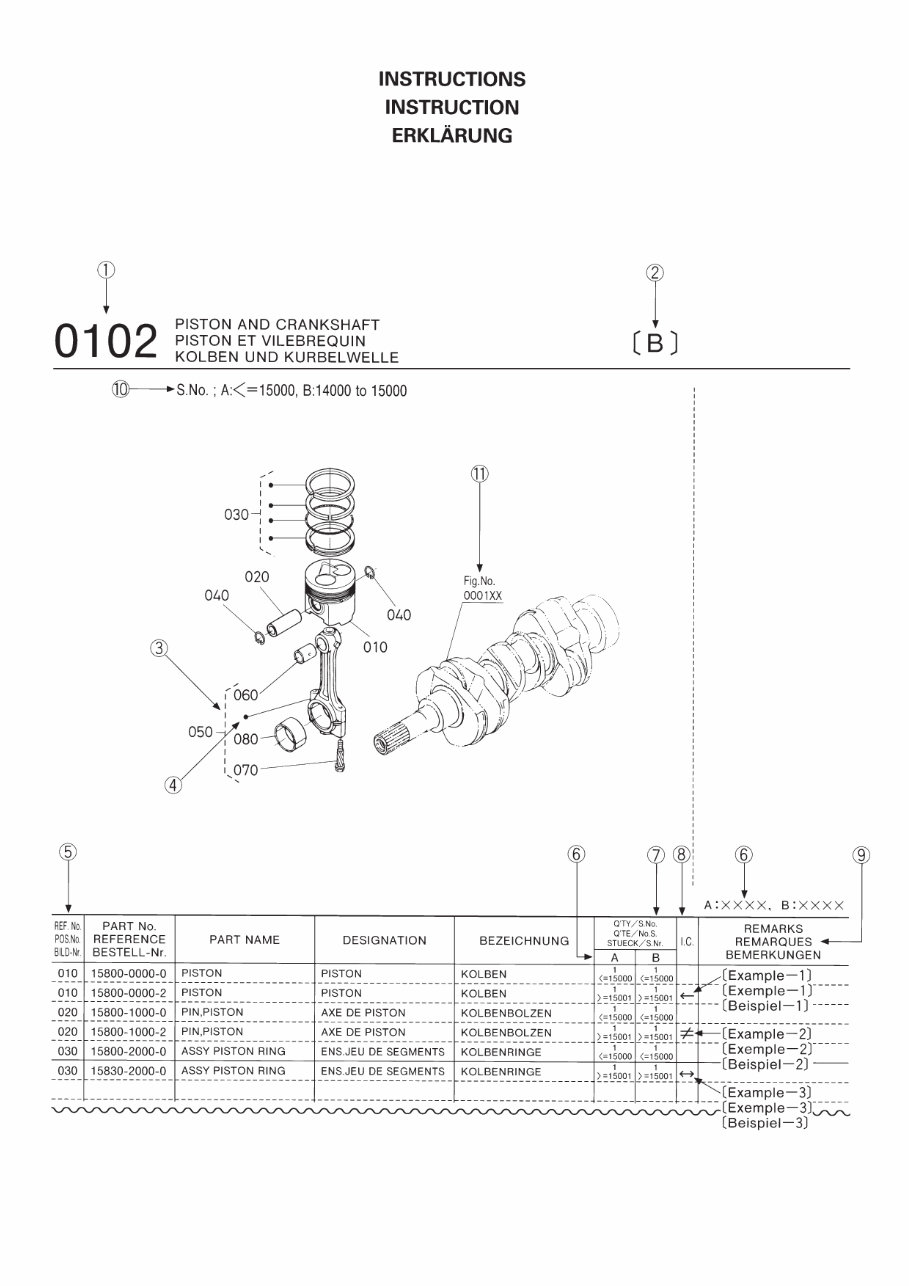

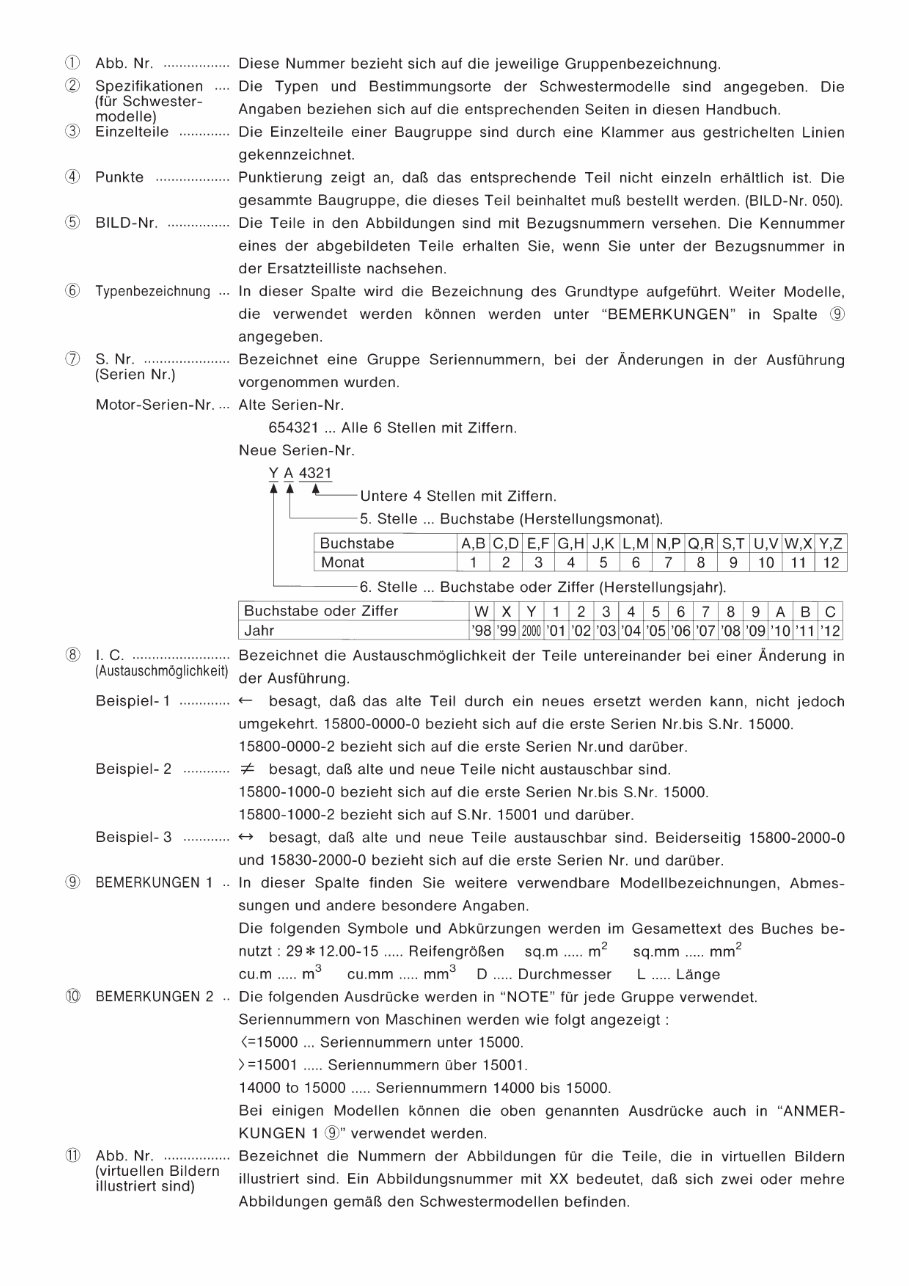

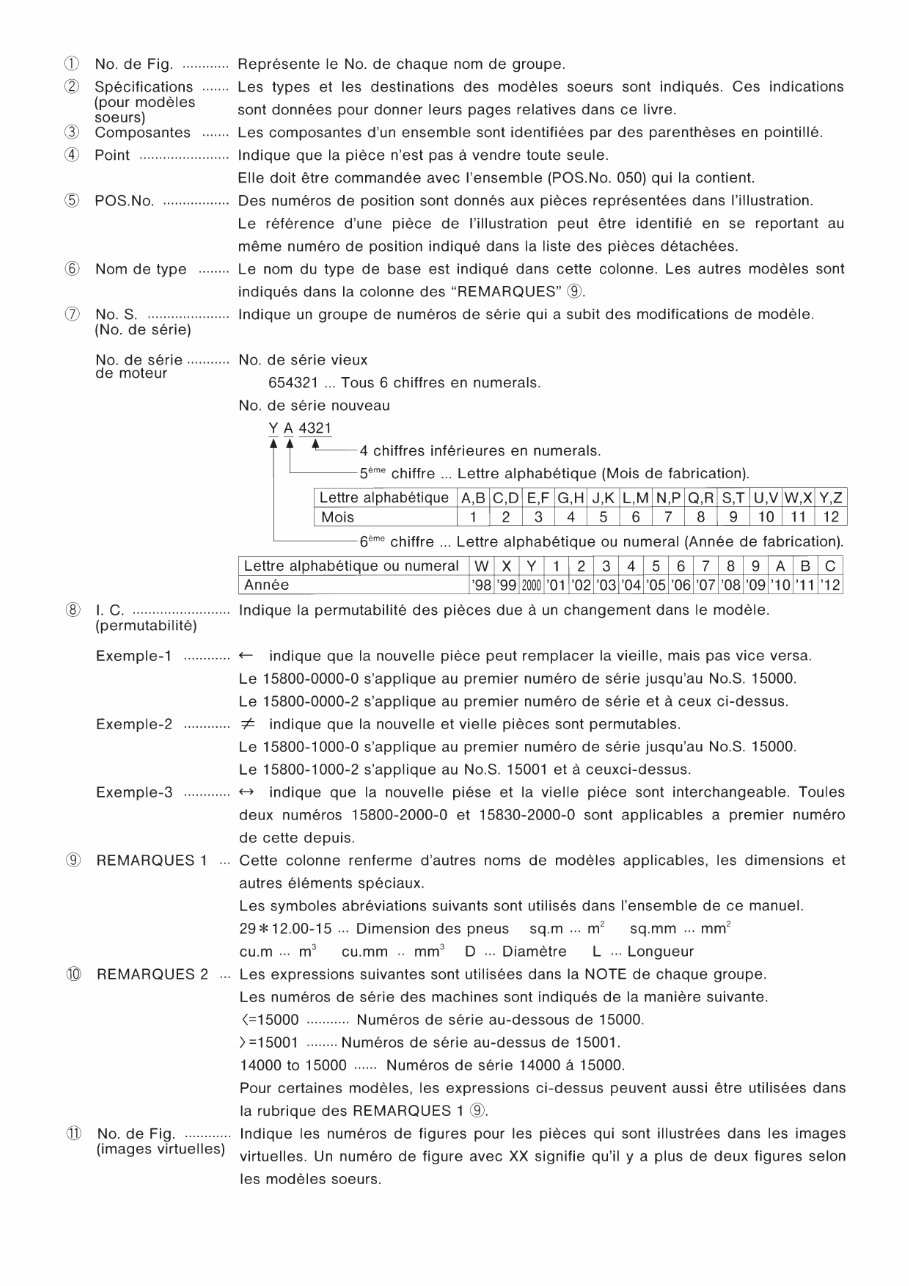

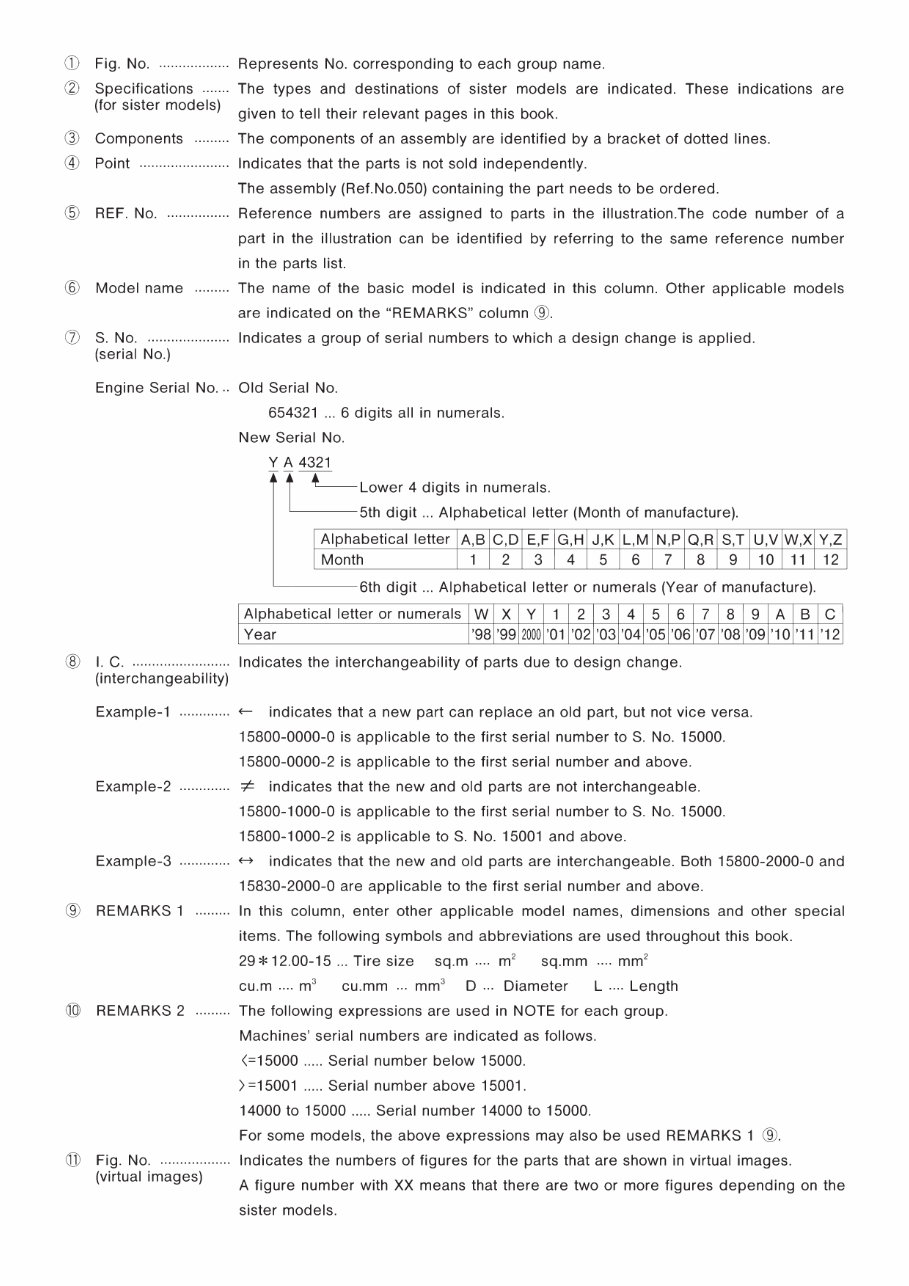

NOTICE This Parts List is for the following purposes. 1. When ordering parts, check with this Parts List to confirm the part number and the name of parts. 2. When making repairs, refer to the illustrations in this Parts List. 3. This Parts List is subject to change without notice. NOTE Utilisation de ce livre 1. A la commande d’une pièce, chercher la référence et le nom de la pièce. 2. Pour les rèparations, employez les illustrations. 3. La liste des pièces peut-être modifiè sans préavis. ACHTUNG Die vorliegende Stückliste ist zur Verwendung der folgenden Fälle aufzubewahren: 1. Bei Bestellung der Teile anhand dieser Liste die Kennzahl und die Bezeichnung der Teile feststellen. 2. Bei Reparatur auf die Figur in der Stückliste Bezug nehmen. 3. Änderungen dieser Bestandteilliste vorbehalten. MODEL MODELE MODELL D1105-E2B-ACP-1 CODE No. No. DE CODE CODE-Nr. 1G995-23000

CONTENTS [D1105-E2B-ACP-1] 0001 CRANKCASE ･････････････････････････････････････････････････ 1 0002 OIL PAN ･･･････････････････････････････････････････････････ 2 0003 CYLINDER HEAD ･････････････････････････････････････････････ 3 0004 GEAR CASE ･････････････････････････････････････････････････ 4 0005 HEAD COVER ････････････････････････････････････････････････ 5 0006 OIL FILTER ････････････････････････････････････････････････ 6 0007 DIPSTICK AND GUIDE ････････････････････････････････････････ 7 0100 MAIN BEARING CASE ･････････････････････････････････････････ 8 0101 CAMSHAFT AND IDLE GEAR SHAFT ･･････････････････････････････ 9 0102 PISTON AND CRANKSHAFT ････････････････････････････････････ 10 0103 FLYWHEEL ･････････････････････････････････････････････････ 12 0105 FUEL CAMSHAFT AND GOVERNOR SHAFT ･････････････････････････ 13 0180 IDLE APPARATUS ･･･････････････････････････････････････････ 14 0201 STOP SOLENOID ････････････････････････････････････････････ 15 0202 INJECTION PUMP ･･･････････････････････････････････････････ 16 0204 GOVERNOR ･････････････････････････････････････････････････ 17 0205 SPEED CONTROL PLATE ･･････････････････････････････････････ 18 0206 NOZZLE HOLDER AND GLOW PLUG ･･････････････････････････････ 19 0207 NOZZLE HOLDER (COMPONENT PARTS) ･････････････････････････ 20 0300 FUEL FILTER ･･････････････････････････････････････････････ 21 0302 FUEL PUMP (ELECTRICAL) ･･･････････････････････････････････ 22 0305 COVER ････････････････････････････････････････････････････ 23 0306 SEDIMENTER(COMPONENT PARTS) ･･････････････････････････････ 24 0400 DYNAMO AND PULLEY ････････････････････････････････････････ 25 0401 DYNAMO (COMPONENT PARTS) ･････････････････････････････････ 26 0404 STARTER ･･････････････････････････････････････････････････ 27 0405 STARTER (COMPONENT PARTS) ････････････････････････････････ 28 0406 OIL SWITCH AND PLUG ･･････････････････････････････････････ 29 0500 WATER FLANGE AND THERMOSTAT ･･････････････････････････････ 30 0501 WATER PUMP ･･･････････････････････････････････････････････ 31 0503 WATER PIPE ･･･････････････････････････････････････････････ 32 0600 VALVE AND ROCKER ARM ･････････････････････････････････････ 33 0601 INLET MANIFOLD ･･･････････････････････････････････････････ 34 0602 EXHAUST MANIFOLD ･････････････････････････････････････････ 35 0808 ACCESSORIES AND SERVICE PARTS ････････････････････････････ 36 0809 OPERATOR'S MANUAL ････････････････････････････････････････ 37 ■ NUMERICAL INDEX ･･････････････････････････････････････････ 38

SOMMAIRE [D1105-E2B-ACP-1] 0001 BLOC MOTEUR ･･･････････････････････････････････････････････ 1 0002 CARTER D'HUILE ････････････････････････････････････････････ 2 0003 CULASSE ･･･････････････････････････････････････････････････ 3 0004 CARTER DE DISTRIBUTION ････････････････････････････････････ 4 0005 COUVRE-CULASSE ････････････････････････････････････････････ 5 0006 FILTRE D'HUILE ････････････････････････････････････････････ 6 0007 JAUGE D'HUILE ET GUIDE ････････････････････････････････････ 7 0100 PALIERS DE VILEBREQUIN ････････････････････････････････････ 8 0101 ARBRE A CAMES ET ARBRE DE PIGNON DE RALENTI ･･･････････････ 9 0102 PISTON ET VILEBREQUIN ････････････････････････････････････ 10 0103 VOLANT MOTEUR ････････････････････････････････････････････ 12 0105 ARBRE A CAMES DE CARBURANT ET ARBRE REGULATEUR ･･･････････ 13 0180 DISPOSITIF DE RALENTISSEUR ･･･････････････････････････････ 14 0201 SOLENOIDE D'ARRET ････････････････････････････････････････ 15 0202 POMPE D'INJECTION ････････････････････････････････････････ 16 0204 REGULATEUR DE VITESSES ･･･････････････････････････････････ 17 0205 PLAQUE DE VITESSE-CONTROLE ･･･････････････････････････････ 18 0206 PORTE-INJECTEUR ET BOUGIE DE PRECHAUFFAGE ････････････････ 19 0207 PORTE-INJECTEUR (PARTIES COMPOSANTES) ････････････････････ 20 0300 FILTRE A CARBURANT ･･･････････････････････････････････････ 21 0302 POMPE D'ALIMENTATION (ELECTRIQUE) ････････････････････････ 22 0305 COUVERCLE ････････････････････････････････････････････････ 23 0306 SEDIMENTAIRE(PARTIES COMPOSANTES) ････････････････････････ 24 0400 DYNAMO ･･･････････････････････････････････････････････････ 25 0401 DYNAMO (PARTIES COMPOSANTES) ･････････････････････････････ 26 0404 DEMARREUR ････････････････････････････････････････････････ 27 0405 DEMARREUR (PARTIES COMPOSANTES) ･･････････････････････････ 28 0406 CONTACT A HUILE ET OBTURATEUR ････････････････････････････ 29 0500 BRIDE A EAU ET THERMOSTAT ････････････････････････････････ 30 0501 POMPE A EAU ･･････････････････････････････････････････････ 31 0503 TUYAU D'EAU ･･････････････････････････････････････････････ 32 0600 SOUPAPES ET CULBUTEURS ･･･････････････････････････････････ 33 0601 COLLECTEUR D'ADMISSION ･･･････････････････････････････････ 34 0602 COLLECTEUR D'ECHAPPEMENT ･････････････････････････････････ 35 0808 ACCESSOIRES ET PIECES DE SERVICE ･････････････････････････ 36 0809 MANUEL DE L'UTILISATEUR ･･････････････････････････････････ 37 ■ INDEX NUMERIQUE ･･････････････････････････････････････････ 38

INHALTSVERZEICHNIS [D1105-E2B-ACP-1] 0001 KURBELGEHAEUSE ････････････････････････････････････････････ 1 0002 OELWANNE ･･････････････････････････････････････････････････ 2 0003 ZYLINDERKOPF ･･････････････････････････････････････････････ 3 0004 GETRIEBEGEHAEUSE ･･････････････････････････････････････････ 4 0005 ZYLINDERKOPF-DECKEL ･･･････････････････････････････････････ 5 0006 OELFILTER ･････････････････････････････････････････････････ 6 0007 OELMESSSTAB UND FUEHRUNG ･･････････････････････････････････ 7 0100 HAUPTLAGERGEHAEUSE ････････････････････････････････････････ 8 0101 NOCKENWELLE UND FREILAUFGETRIEBEWELLE ･････････････････････ 9 0102 KOLBEN UND KURBELWELLE ･･･････････････････････････････････ 10 0103 SCHWUNGRAD ･･･････････････････････････････････････････････ 12 0105 KRAFTSTOFF-NOCKENWELLE UND ACHSE ･････････････････････････ 13 0180 FREILAUFAPPARAT ･･････････････････････････････････････････ 14 0201 ABSTELLSOLENOID ･･････････････････････････････････････････ 15 0202 EINSPRITZENPUMPE ･････････････････････････････････････････ 16 0204 REGLER ･･･････････････････････････････････････････････････ 17 0205 GESCHWINDIGKEITS-REGLERPLATTE ････････････････････････････ 18 0206 DUESENHALTER UND GLUEHKERZE ･･････････････････････････････ 19 0207 DUESENHALTER (EINZEL-TEIL) ･･･････････････････････････････ 20 0300 KRAFTSTOFFILTER ･･････････････････････････････････････････ 21 0302 KRAFTSTOFFPUMPE (ELEKTRISCH) ･････････････････････････････ 22 0305 DECKEL ･･･････････････････････････････････････････････････ 23 0306 ABLAGERUNGSGEFAESS(EINZEL-TEIL) ･･････････････････････････ 24 0400 DYNAMO ･･･････････････････････････････････････････････････ 25 0401 DYNAMO (EINZEL-TEIL) ･････････････････････････････････････ 26 0404 ANLASSER ･････････････････････････････････････････････････ 27 0405 ANLASSER (EINZEL-TEIL) ･･････････････････････････････････ 28 0406 OELSCHALTER UND VERSCHILUSSSTOPFEN ･･･････････････････････ 29 0500 WASSERFLANSCH UND THERMOSTAT ･････････････････････････････ 30 0501 WASSERPUMPE ･･････････････････････････････････････････････ 31 0503 WASSERROHR ･･･････････････････････････････････････････････ 32 0600 VENTIL UND KIPPENARM ･････････････････････････････････････ 33 0601 ANSAUGENLEITUNG ･･････････････････････････････････････････ 34 0602 AUSPUFFRUEMMER ･･･････････････････････････････････････････ 35 0808 ZUBEHOER UND BEDIENUNG-TEIL ･･････････････････････････････ 36 0809 HANDHABUNG-GEBRAUCHSANWEISUNG ････････････････････････････ 37 ■ NUMERISCHEN INDEX ････････････････････････････････････････ 38

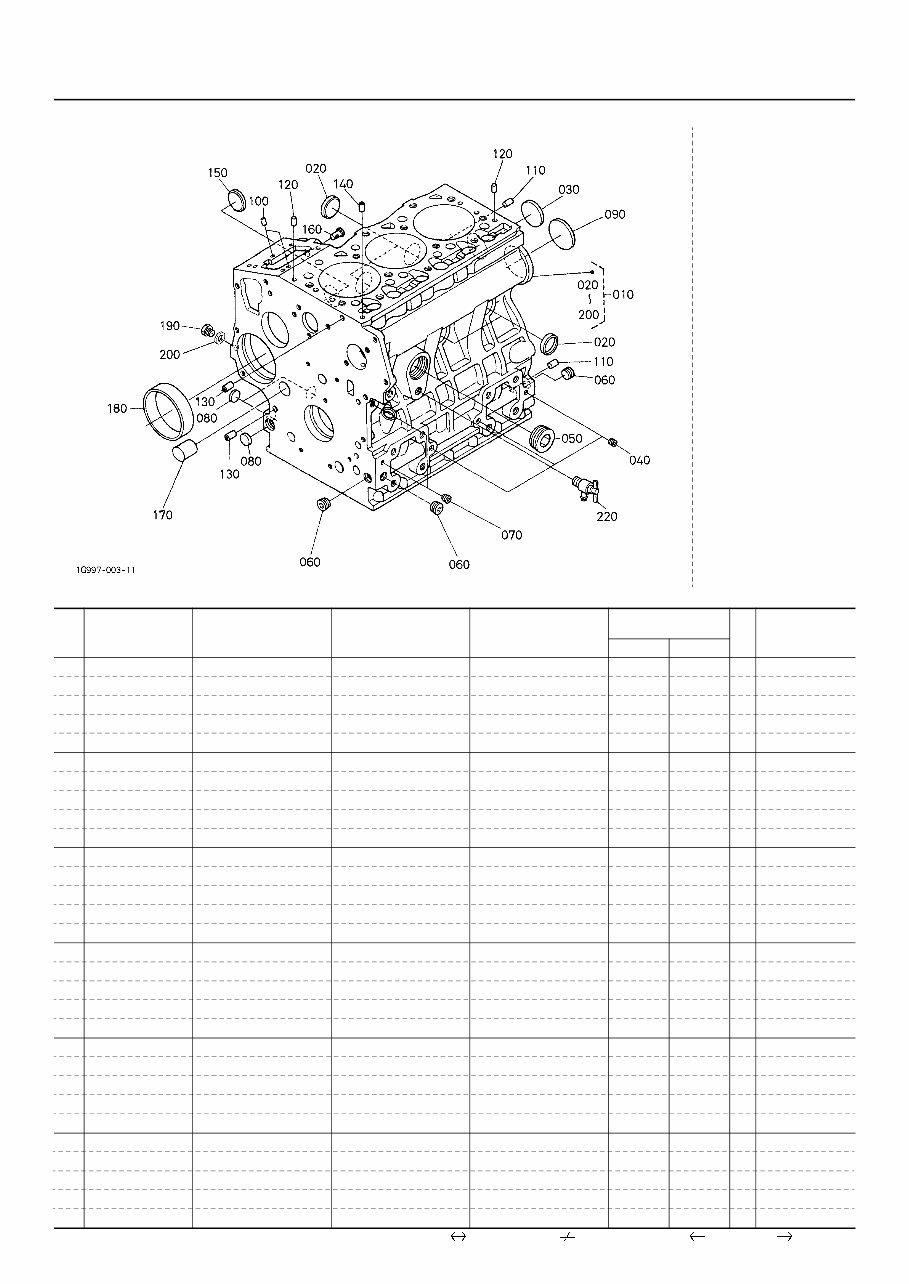

0001 CRANKCASE BLOC MOTEUR KURBELGEHAEUSE A:D1105-E2B-ACP-1 Interchangeable; not interchangeable; new for old; old for new REF.No. POS.No. BILD-Nr. PART No. REFERENCE BESELL-Nr. PART NAME DESIGNATION BEZEICHNUNG Q'TY/S.No. Q'TE/No.S. STUECK/S.Nr. I.C. REMARKS REMARQUES BEMERKUNGEN A B 010 1G694-0101-0 COMP.CRANKCASE BLOC MOTEUR COMPLET KOMP.KURBELGEHAEUSE 1 - 020 15451-9627-0 CAP,SEALING PASTILLE STOEPSEL,ABDICHTUNG 4 - 030 15221-0349-0 CAP,SEALING PASTILLE STOEPSEL,ABDICHTUNG 1 - 040 15261-9601-0 PLUG BOUCHON STOPFEN 3 - 050 16683-9602-0 PLUG BOUCHON STOPFEN 1 - 060 16241-9601-0 PLUG BOUCHON STOPFEN 3 - 070 15521-9602-0 PLUG BOUCHON STOPFEN 2 - 080 17391-9616-0 PLUG,EXPANSION BOUCHON EXPANSIBLE STOEPSEL,AUSDEHNUNG 3 - 090 16271-9616-0 PLUG,EXPANSION BOUCHON EXPANSIBLE STOEPSEL,AUSDEHNUNG 1 - 100 05012-00508 PIN,STRAIGHT GOUPILLE CYLINDLIQUE ZYLINDERSTIFT 2 - 110 05012-00814 PIN,STRAIGHT GOUPILLE CYLINDLIQUE ZYLINDERSTIFT 2 - 120 16221-9452-0 PIN,STRAIGHT GOUPILLE CYLINDLIQUE ZYLINDERSTIFT 2 - 130 15231-3396-0 PIN,PIPE GICLEUR ROHRSTIFT 2 - 140 16241-3365-0 PIN,PIPE GICLEUR ROHRSTIFT 1 - 150 16241-9626-2 PLUG BOUCHON STOPFEN 1 - 160 16261-5628-0 PIN,START SPRING GOUPILLE DU RESSORT STARTFEDERSTIFT 1 - 170 16282-9601-0 PLUG BOUCHON STOPFEN 1 - 180 16271-5535-0 BUSH,GOVERNOR GEAR BAGUE DE REG.PIGNON BUCHSE 1 - 190 15221-3361-0 PLUG BOUCHON STOPFEN 1 - 200 15021-3366-0 GASKET JOINT DICHTUNGSPLATTE 1 - 210 ---- BLANK BLANC LEERE SPALTE - - 220 15841-7302-0 ASSY COCK,DRAIN ENS.ROBINET VIDANGE GRP.ABLASSHAHN 1 - 1
