TX-SR705/SA705 SERVICE MANUAL Ref. No. 3997 072007 AV RECEIVER MODEL TX-SR705 MODEL TX-SA705 TX-SR705 Black, Golden and Silver models 220-240V AC, 50Hz 220-240V AC, 50/60Hz 220-240V AC, 50/60Hz B MMP, MMA, S MMP, MMA B MMO, S MMO G MMQ, MMK, MMT TX-SA705 Golden models 220-240V AC, 50/60Hz G MMR RC-693M SAFETY-RELATED COMPONENT WARNING!! COMPONENTS IDENTIFIED BY MARK ON THE SCHEMATIC DIAGRAM AND IN THE PARTS LIST ARE CRITICAL FOR RISK OF FIRE AND ELECTRIC SHOCK. REPLACE THESE COMPONENTS WITH ONKYO PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL. MAKE LEAKAGE-CURRENT OR RESISTANCE MEASUREMENTS TO DETERMINE THAT EXPOSED PARTS ARE ACCEPTABLY INSULATED FROM THE SUPPLY CIRCUIT BEFORE RETURNING THE APPLIANCE TO THE CUSTOMER. B MDC, S MDC, G MDT 120V AC, 60Hz

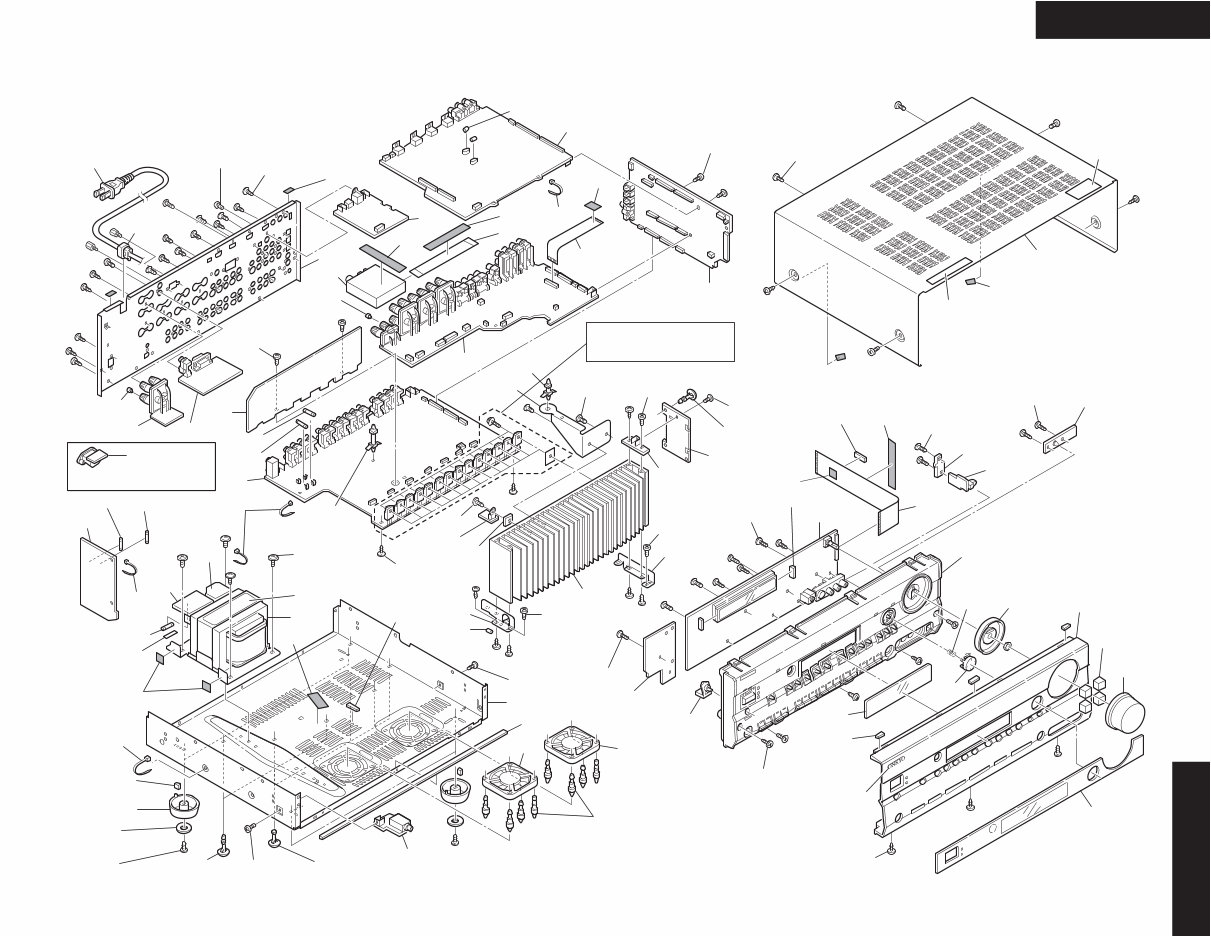

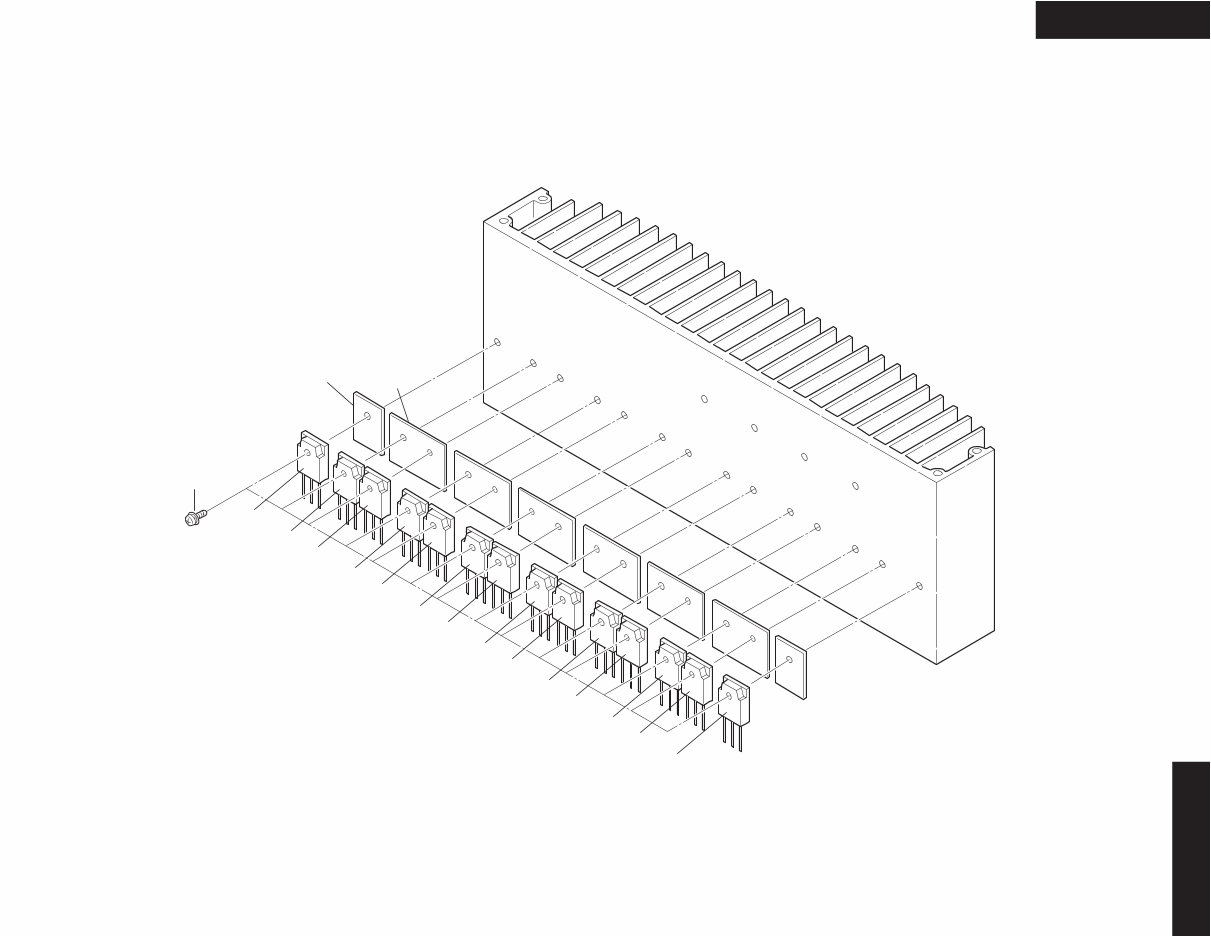

EXPLODED VIEWS-1 TX-SR705/SA705 TX-SR705/SA705 A004 x 5 pcs. A003 x 8 pcs. A061 A304 x 6 pcs. A004 x 7 pcs. A004 x 2 pcs. A004 x 2 pcs. A004 x 2 pcs. A004 x 4 pcs. A004 x 3 pcs. A004 x 2 pcs. A004 x 2 pcs. A004 x 2 pcs. A004 x 2 pcs. A015 x 3 pcs. A002 A006 U06 U07 A306 A010 A063 A065 A008 A005 A007 A009 A301 A303 P701 A302 U13 U16 U10 A016 x 2 pcs. A025 x 4 pcs. A306 x 4 pcs. A308 x 4 pcs. A309 x 4 pcs. A311 x 4 pcs. A023 x 2 pcs. A015 x 47 pcs. A037 x 4 pcs. P6607A x 4 pcs. P6602A x 6 pcs. P6601A x 8 pcs. F6901 F903 F901 F910 F910 F6902 P901 ( DC Type) ( All Type Except DC) A013 A020 U01 U22 U05 U23 U12 U20 U011 U17 U24 U18 U02 U08 U09 U04 U11 U03 U14 U15 A022 A001 A075 A075 A073 A075 A308 A305 A313 A004 P692 P691 A004 A004 A004 A024 A024 A024 A074 A024 A024 A024 A004 A027 A016 A016 A016 A045 A047 A047 A042 A049 A051 P4008 P101 A039 A021 A041 T901 Refer to <Fig-1> in EXPLODED VIEWS-2

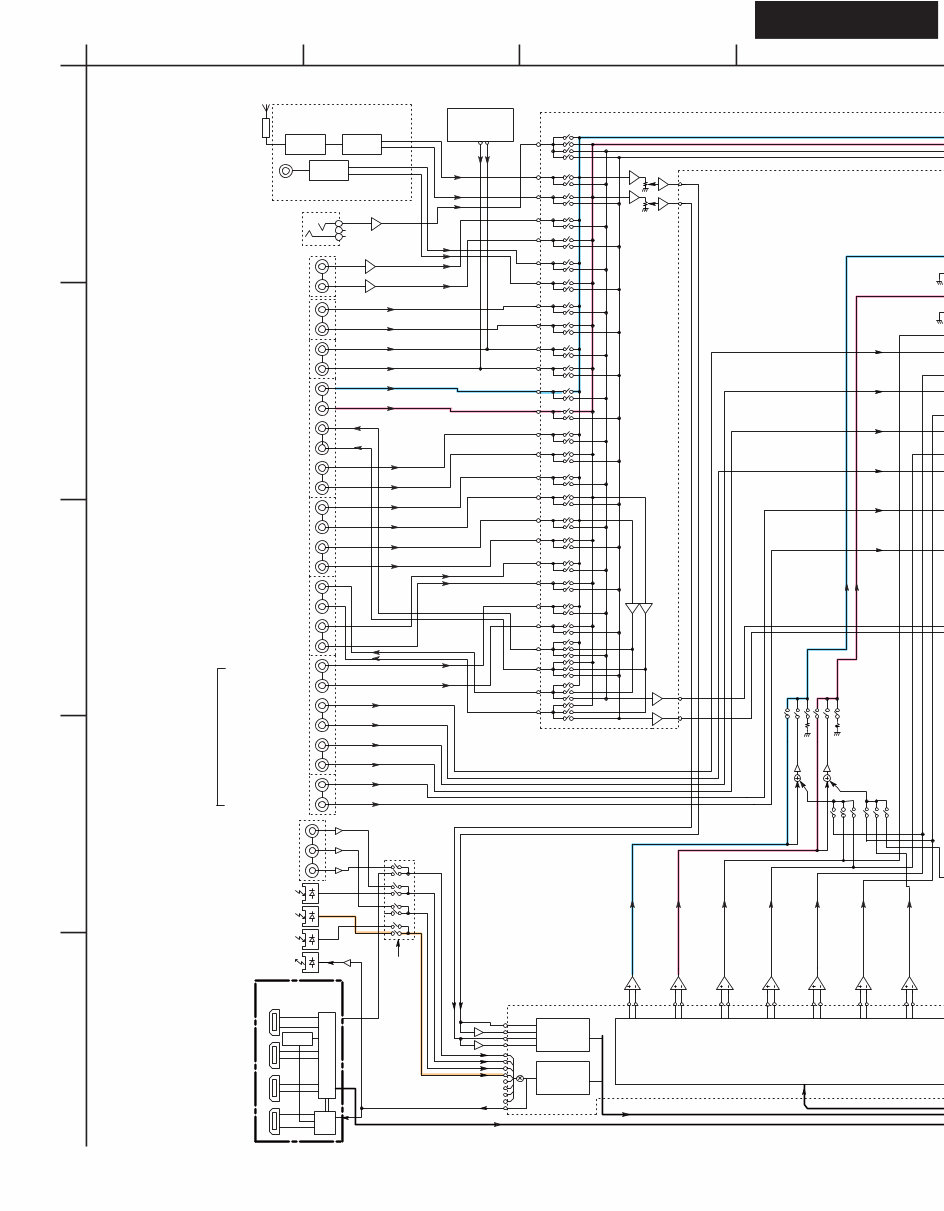

BLOCK DIAGRAMS-1 AUDIO SECTION TX-SR705/SA705 A 1 2 3 4 5 B C D MAIN L MAIN R SUB R SUB L MAIN R REC L REC R MAIN L SUB R SUB L 38 39 37 36 SETUP MIC L R L R L R L R L R L R L R L R L R L R L R L R L R PHONO TAPE IN TAPE OUT CD TUNER (FRONT IN) AUX INPUT VCR/DVR IN VCR/DVR OUT CBL/SAT IN DVD C/SW FRONT SURROUND C SW GAME/TV IN SURROUND BACK TX OUT HDMI MIC AMP (TX-SA705 Only) Q5501 R2S15211FP Audio Processor (Switch, Tone & Volume) 2ch ADC - - DIR LPF LPF LPF LPF LPF LPF LPF LPF Controller Micro HDMI BOARD NAHDM-9265(SD-8,9) IN1 HDMI HDMI RX IN2 IN3 I2S(DVD-AUDIO/DSD) 8ch DAC Q1101 CS42528 IN 1 COAXIAL IN 2 IN 3 AUX INPUT DIGITAL IN 1 IN 2 OPTICAL OUT Q1011 TC74VHC157 SPDIF SW SUB R SUB L PHONO EQ XM ANTENNA UNIT XM/SIRIUS NARF-9267(SD-14) XM/DT IC AK4384 DAC SIRIUS SIRIUS DC Type Only TUNER UNIT TX-SR705 Only DACCL DACSWL DACSL DACFL DACFR DACSR DACCR R L ATT ATT ATT ATT ATT ATT 40 63 64 57 58 65 66 61 62 59 60 55 56 53 54 51 52 49 50 47 48 45 46 71 72 67 68

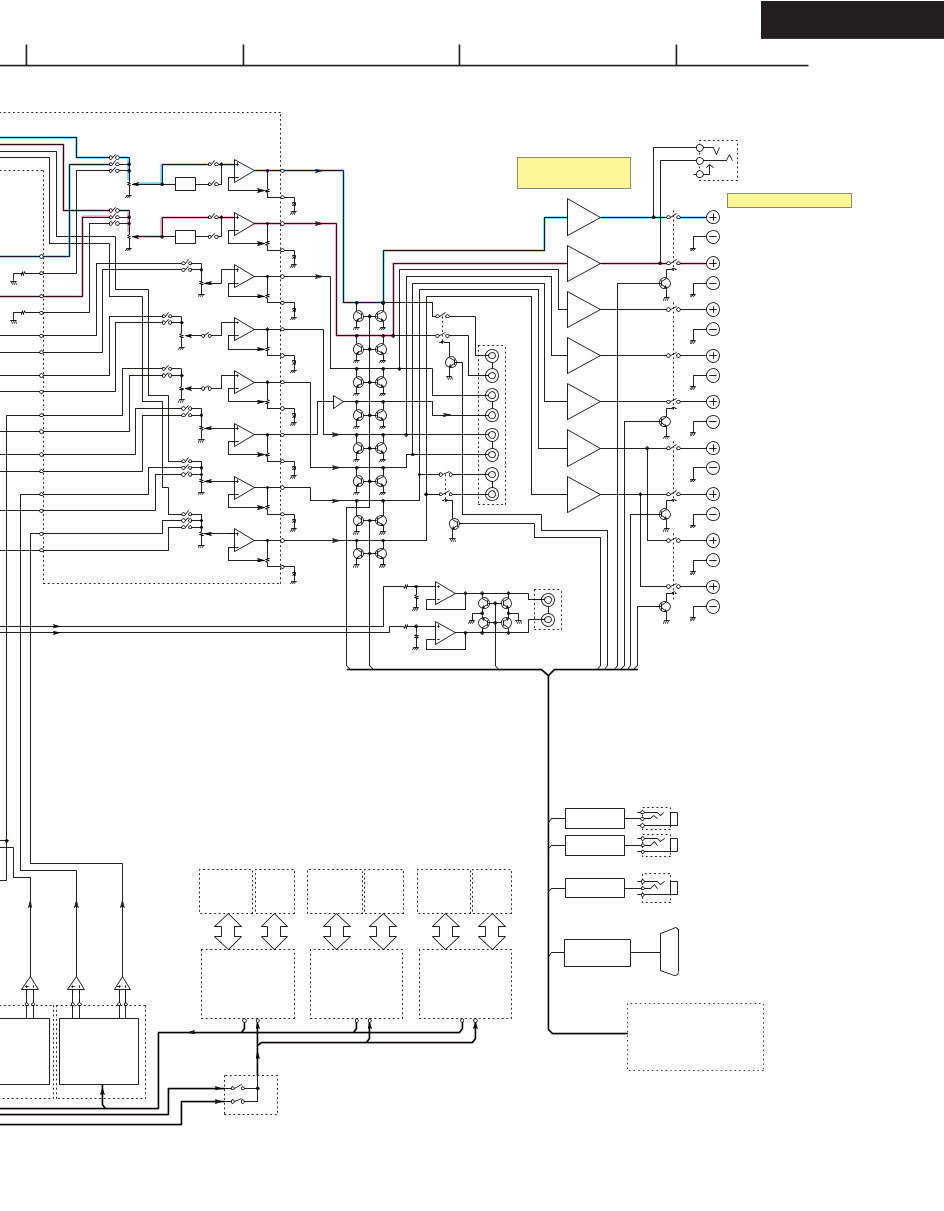

TX-SR705/SA705 E F G H SPRLB (PWRED Z2) SPRLF (H/P) FRL CSRL SBRL Z2RL Z2MUTE SBMUTE AMUTE I2S(DVD Audio) I2S(DIR/ADC) SPEAKER TERMINALS SDRAM 16M Bit FLASH ROM SDRAM 16M bit FLASH ROM SDRAM 16M bit FLASH ROM TMS320DA790 or TMS320DA710 DSP1 DSP2 DSP3 FRONT LEFT FRONT RIGHT CENTER SURR. LEFT SURR. RIGHT SUUR. BACK LEFT SUUR. BACK RIGHT LEFT ZONE 2 SPEAKERS RIGHT HEADPHONES +29dB +29dB +29dB +29dB +29dB +29dB +29dB SW C SBL SBR SL SR FL FR TONE TONE SW FL FR C SL SBR SR SBL FL SUB L Q5501 R2S15211FP FL FR FR C C SL SL SR SR SW SW SBL SBL SBR SBR Q1201 CS4398 2ch DAC LPF LPF LPF Q3301,Q3311 TC74VHCT157FT DACSWR DACSBL DACSBR SUB R 7 CH POWER AMPLIFIERS SBL SBR FL FR C SL SR PREOUT 7.1CH CR RS232 RS232 INTERFACE L R -6dB -6dB L R ZONE 2 LINE OUT 32M bit 4M Bit TMS320DA788 or TMS320DA708 8M Bit Q3651 Q3661 Q3561 Q3551 Q3461 Q3471 Q3451 Q3401 Q3501 Q3601 Q2001 M3087BFKBGP TMS320DA707 9 10 6 7 19 20 17 16 14 15 12 11 4 5 2 1 74 35 73 34 75 30 78 33 77 32 76 31 80 29 79 28 IR REMOTE SENSOR CONTROL 12V TRIGGER IR IN 12V TRIGGER OUT INTERFACE RI RI + + + + + + + + MAIN MICROPROCESSOR <Note> Refer to SCHEMATIC DIAGRAM-4 and -15 (SD-4 and SD-15) for digital audio signal flow waveforms.

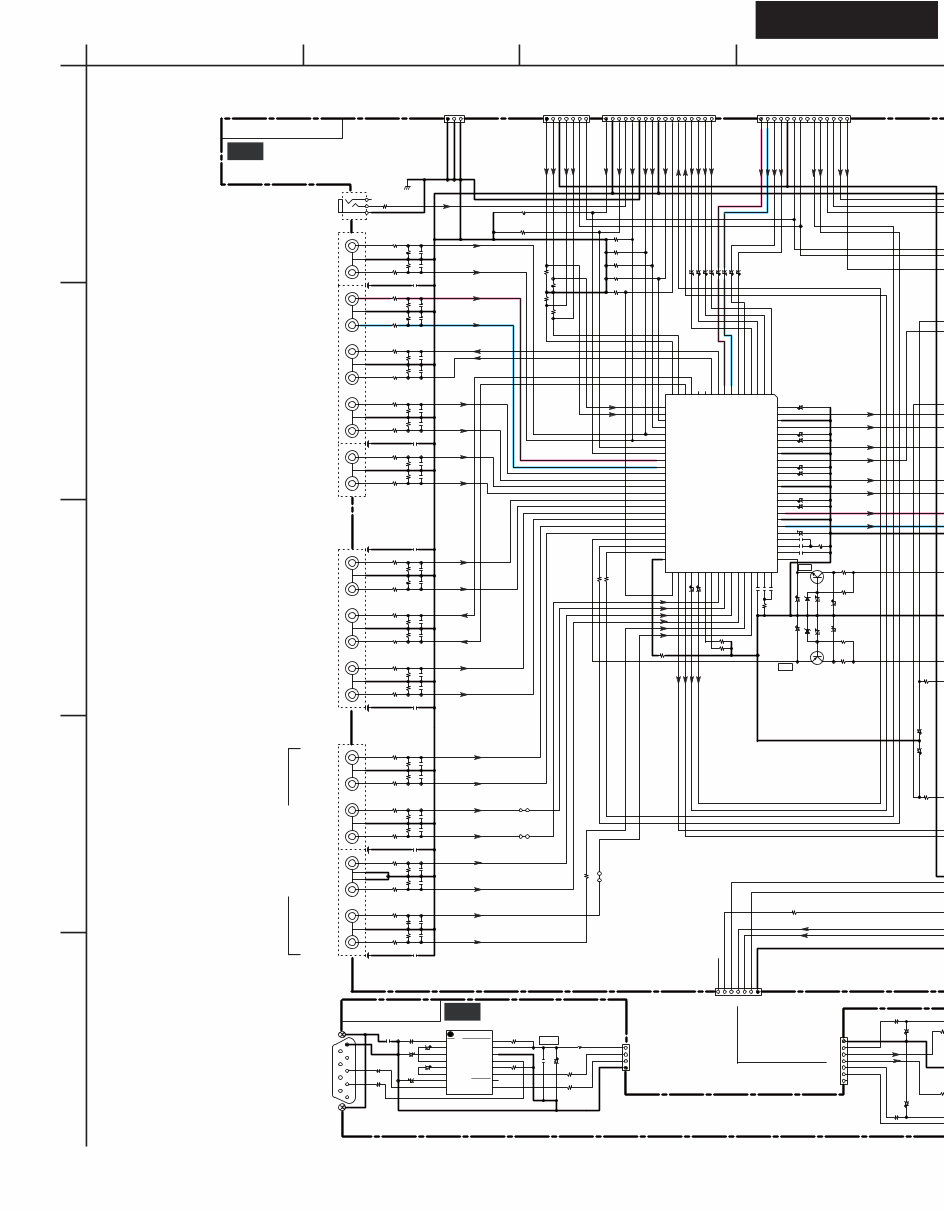

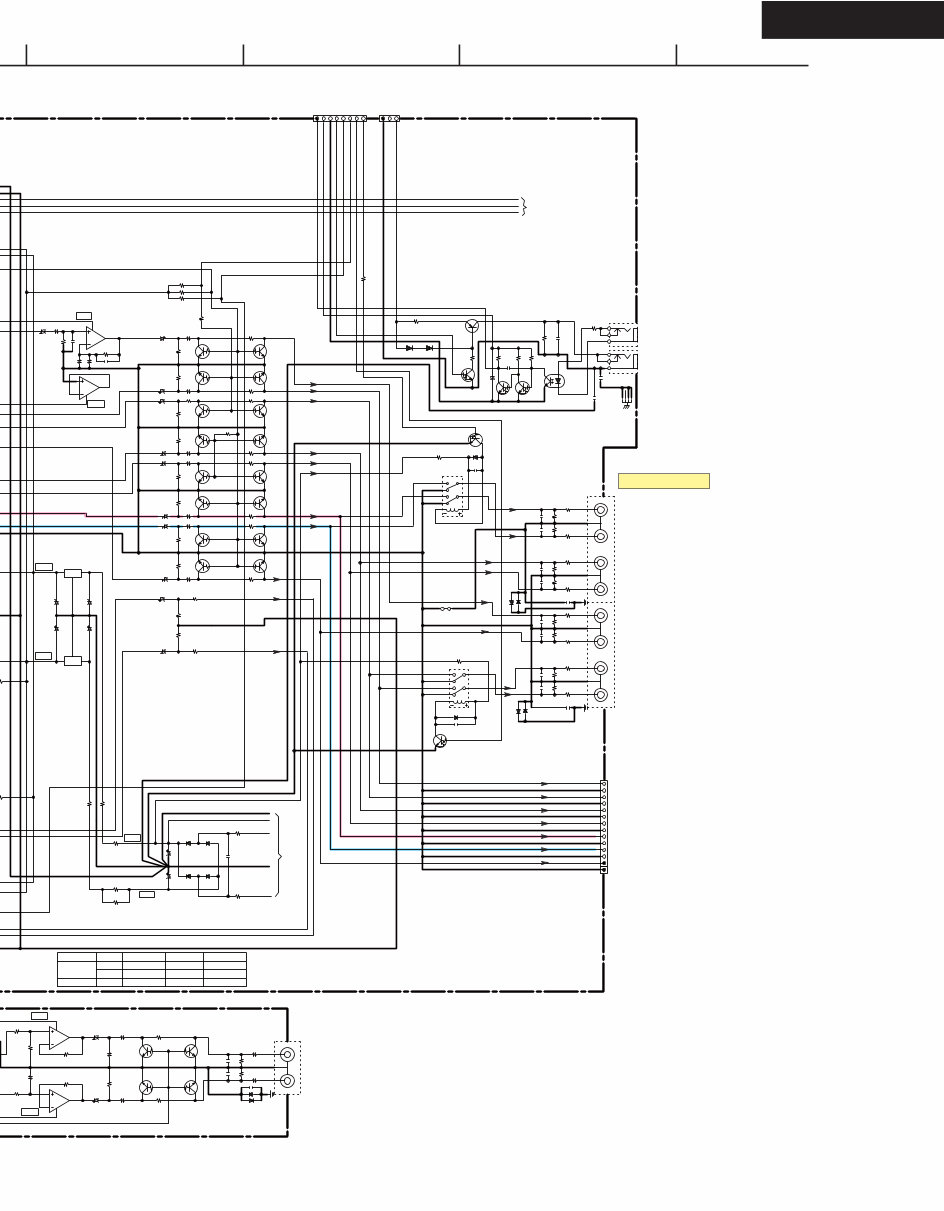

BLOCK DIAGRAMS-2 VIDEO AND HDMI SECTION TX-SR705/SA705 A 1 2 3 4 5 B C D ADINSY ADINPR ADINPB ADINPY ADINCV ADINSC ADINPY ADINPB ADINSC ADINSY ADINCY ADINPR DACCV DACSY DACSC DACPR DACPB DACPY CBL/SAT VCR/DVR AUX INPUT DVD GAME/TV (FRONT) CBL/SAT VCR/DVR AUX INPUT GAME/TV (FRONT) Y C Y C Y C Y C Y C C Y V CR CB CY IN 1 IN 2 CB3 CR3 Y3 IN 3 CR2 CB2 Y2 Y1 CB1 CR1 CB CR Y V Y C DVD COMPOSITE VIDEO INPUT S VIDEO INPUT DSP AND HDMI B NAHDM-9265(SD VIDEO AND SP TERMINAL BOARD NAVD-9270(SD-10) Q4002 AN-15881A-VT Video Amp & Switch Q4002 AN-15881A-VT HDMI IN 1 HDMI IN 2 HDMI IN 3 6dB 6dB 6dB 1K 47K 47K 1K 47K D2+/- D1+/- D0+/- CK+/- CERemote DDC CLK DDC DATA +5V HP DET DTA 1K 47K 47K DT DTA D2+/- D1+/- D0+/- CK+/- CERemote DDC CLK DDC DATA +5V HP DET D2+/- D1+/- D0+/- CK+/- CERemote DDC CLK DDC DATA +5V HP DET 6dB 6dB 6dB 75 75 75 75 75 75 75 75 75 SELV1 SELV1 SDET SDET SDET SDET 75 75 SDET SELV1 75 SDET 6dB SDET SDET 75 75 75 6dB SDET 6dB 6dB 6dB 6dB COMPONENT VIDEO INPUT 47K <Note> Refer to SCHEMATIC DIAGRAM-8, -10 and -15 (SD-8, SD-10 and SD-15) for video and HDMI signal waveforms.
This service and repair manual is an essential resource for both professional mechanics and DIY enthusiasts. It is utilized by Official Certified Onkyo Technicians and provides comprehensive guidance for servicing Onkyo receivers.

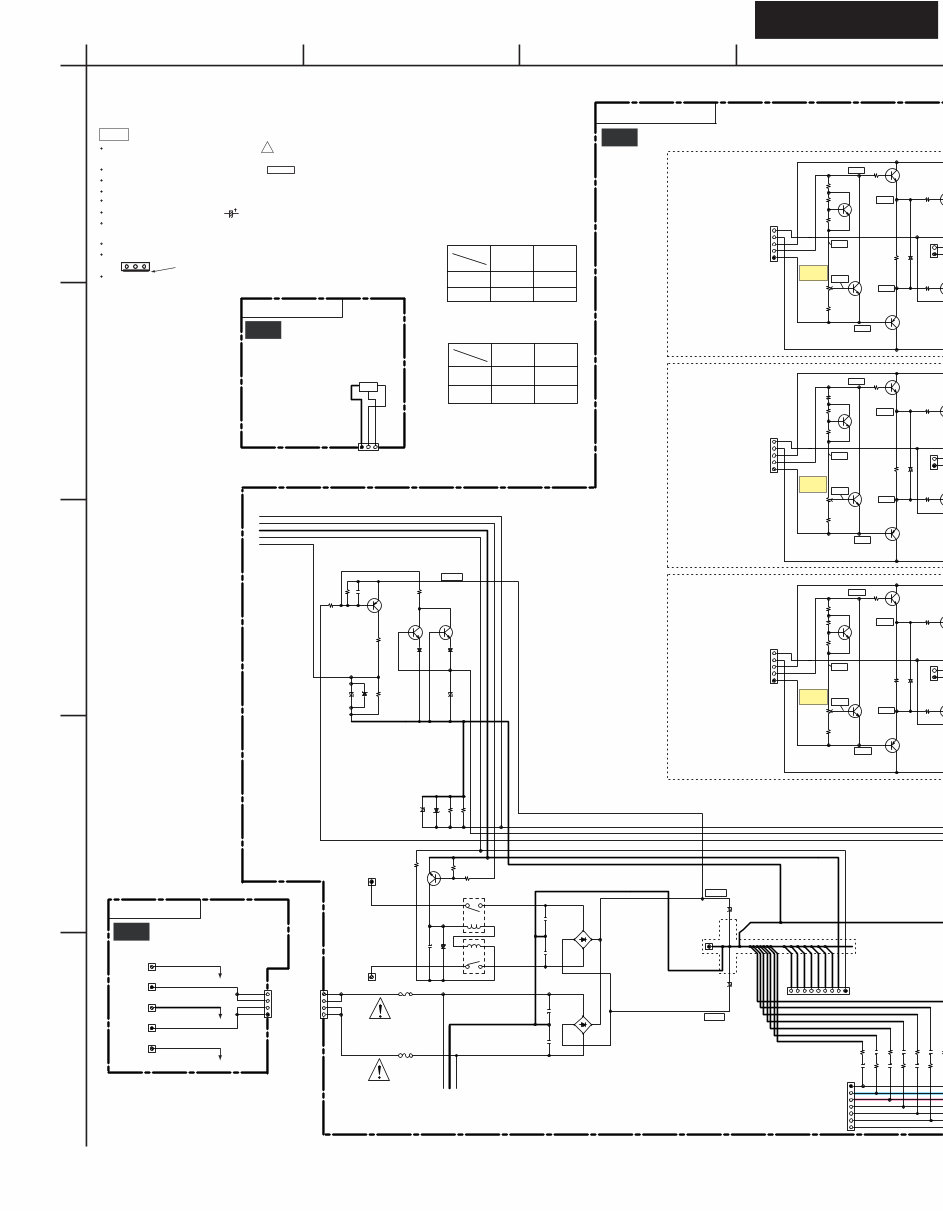

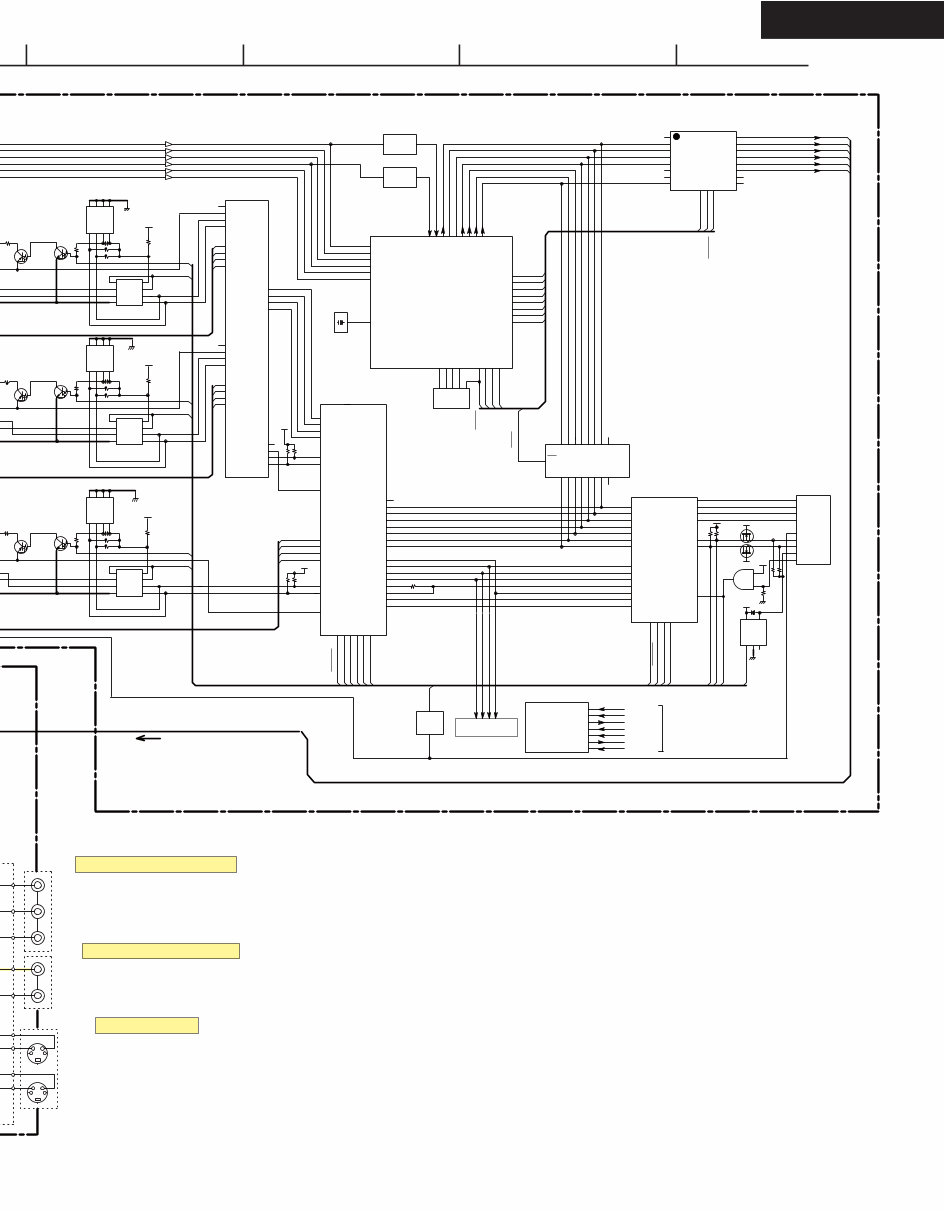

The manual is fully illustrated with schematic diagrams, block diagrams, printed circuit boards, terminal descriptions, exploded views, and a complete parts list catalog, offering in-depth insights into the inner workings of Onkyo receivers.
Upon payment, you will gain instant access to the manual, eliminating the need for shipping and allowing you to commence repairs without delay.
With 217 pages and English language support, this manual equips you with the necessary information to effectively service and repair Onkyo receivers.
