Denon AVR-1905 / AVR-785 / AVC-1590 Service & Repair Manual

SERVICE MANUAL MODEL AVR-1905/785 AV SURROUND RECEIVER AVC-1590 AV SURROUND AMPLIFIER For U.S.A., Canada, Europe, U.K., Asia, China, Taiwan R.O.C., Korea & Japan model TOKYO ,JAPAN X0214 V.01 DE/CDM 0407 Some illustrations using in this service manual are slightly different from the actual set. ● Please use this service manual with referring to the operating instructions without fail. ● For purposes of improvement, specifications and design are subject to change without notice. ● ● 本文中に使用しているイラストは、説明の都合上現物と多少異なる場合があります。 ● 修理の際は、必ず取扱説明書を参照の上、作業を行ってください。サービスをおこなう前に、このサービスマニュアルを必ずお読みください。本機は、火災、感電、けがなどに対する安全性を確保するために、さまざまな配慮をおこなっており、また法的には「電気用品安全法」にもとづき、所定の許可を得て製造されております。従ってサービスをおこなう際は、これらの安全性が維持されるよう、このサービスマニュアルに記載されている注意事項を必ずお守りください。 ● 本機の仕様は性能改良のため、予告なく変更することがあります。 ● 補修用性能部品の保有期間は、製造打切後8年です。注　意 Ver. 1

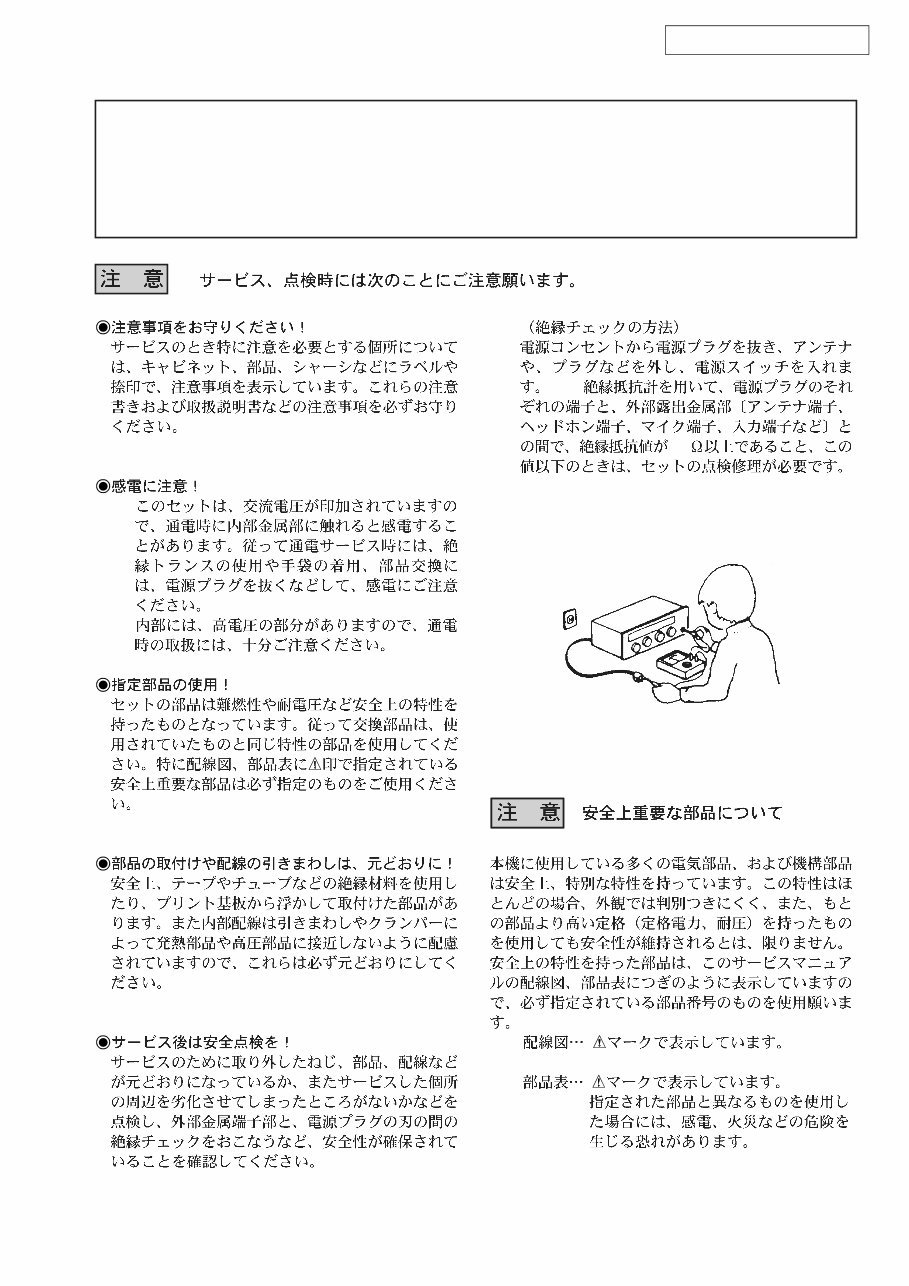

2 AVR-1905/785 AVC-1590 SAFETY PRECAUTIONS The following check should be performed for the continued protection of the customer and service technician. LEAKAGE CURRENT CHECK Before returning the unit to the customer, make sure you make either (1) a leakage current check or (2) a line to chassis resistance check. If the leakage current exceeds 0.5 milliamps, or if the resistance from chassis to either side of the power cord is less than 460 kohms, the unit is defective. (1) (2) 500V 1M (1) (2)

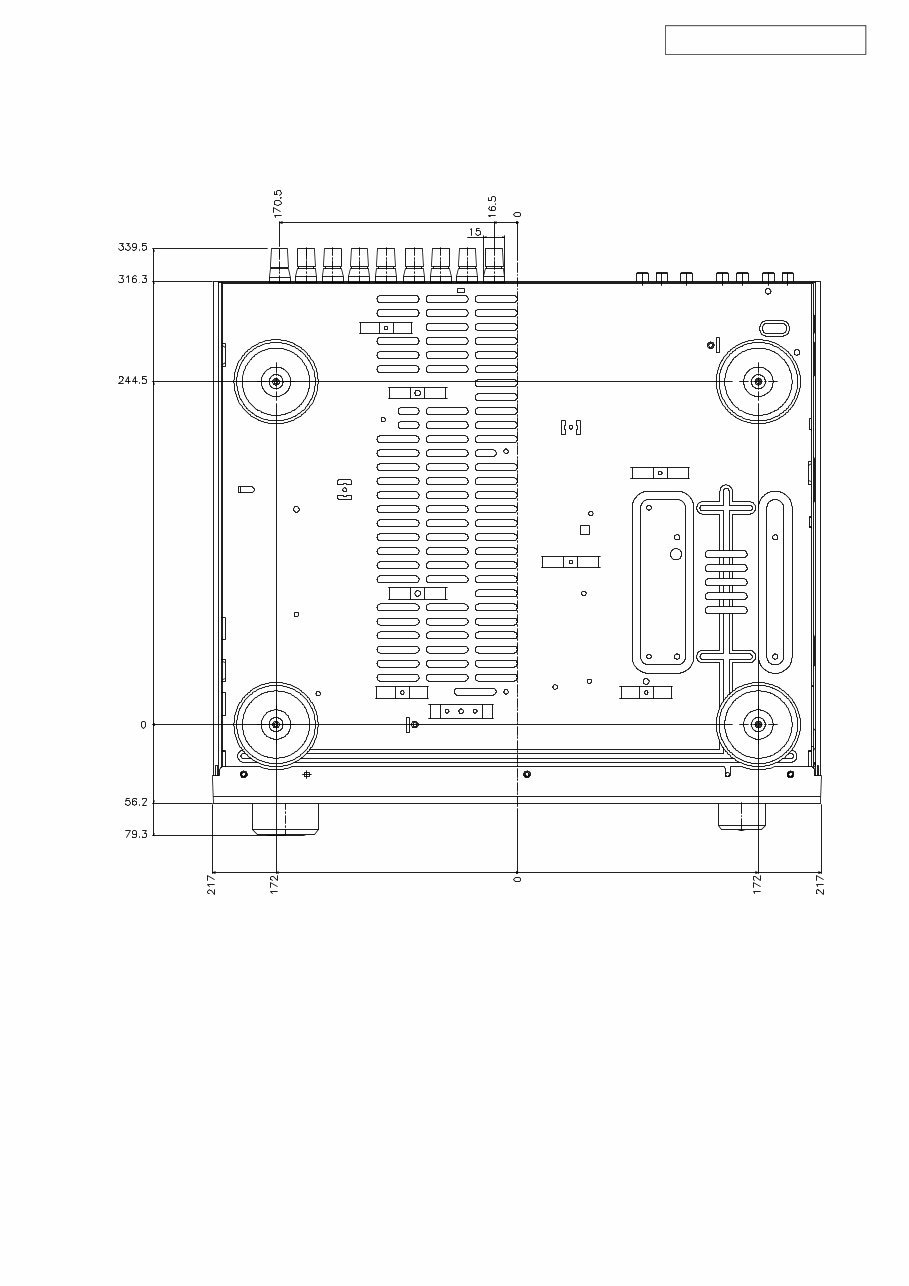

3 AVR-1905/785 AVC-1590 DIMENSION

4 AVR-1905/785 AVC-1590 CAUTION IN SERVICING Initializing AV SURROUND RECEIVER AV SURROUND RECEIVER initialization should be performed when the μcom, peripheral parts of μcom, and Digital P.W.B. are replaced. 1. Switch off the unit. 2. Hold the following SPEAKERS-A button and SPEAKERS-B button, and switch on the unit. 3. Check that the entire display is flashing with an interval of about 1 second, and release your fingers from the 2 buttons and the microprocessor will be initialized. Note:・If step 3 does not work, start over from step 1. ・All user settings will be lost and this factory setting will be recovered when this initialization mode. So make sure to memorize your setting for restoring after the initialization. サービス時の注意事項 AV サラウンドアンプの初期化についてマイコンやマイコン周辺部品、Digital 基板等を交換した場合は、AV サラウンドアンプの初期化を行って下さい。 1. オン／オフボタンを OFF にします。 2. SPEAKERS-A ボタンと SPEAKERS-B ボタンを同時に押しながら、オン／オフボタンを押して ON にします。 3. ディスプレイ表示が約 1 秒間隔で点滅するのを確認後、2 つのボタンから指を離します。＊マイコンが初期化されます。注意 : ・上記 3 の状態にならない場合は、もう一度操作 1 からやり直してください。・初期化を行うとお客様が設定した内容が工場出荷状態に戻りますので、あらかじめ設定内容を控えておき初期化後再設定してください。

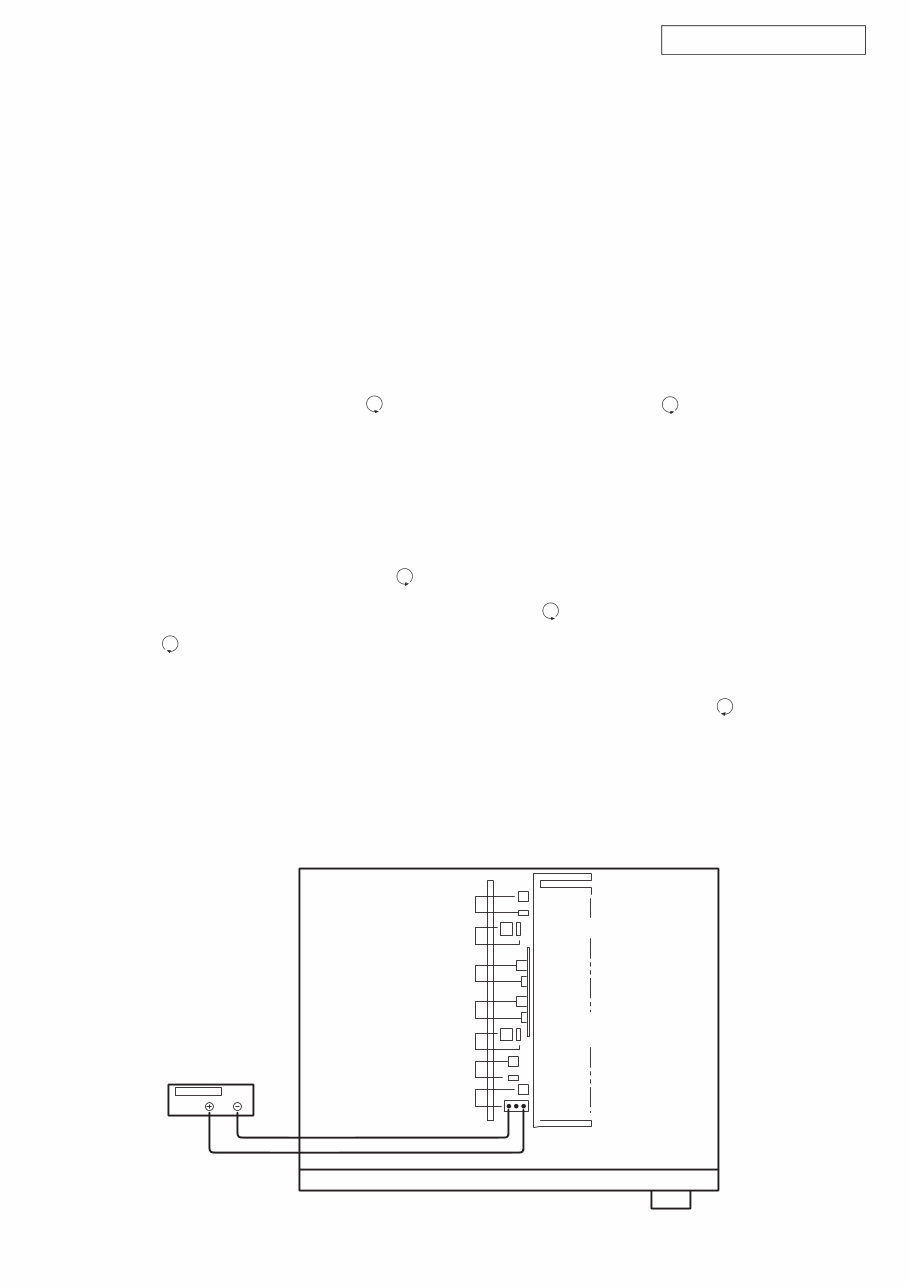

5 AVR-1905/785 AVC-1590 ADJUSTMENT Audio Section Idling Current Required measurement equipment: DC Voltmeter 1. Preparation (1) Avoid direct blow from an air conditioner or an electric fan, and adjust the unit at normal room temperature 15 °C ~ 30 °C (59 °F ~ 86 °F). (2) Presetting • POWER (Power source switch) OFF • SPEAKER (Speaker terminal) No load (Do not connect speaker, dummy resistor, etc.) 2. Adjustment (1) Remove top cover and set VR101, VR102, VR103, VR104, VR105, on Amp. Unit, VR106 on SURR.-BACK ch Amp. Unit at fully counterclockwise ( ) position. (2) Connect DC Voltmeter to test points (FRONT-Lch: TP104, FRONT-Rch: TP105, CENTER ch: TP103, SUR- ROUND-Lch: TP101, SURROUND-Rch: TP102, SUR- ROUND-BACK Lch: TP106,SURROUND-BACK Rch: TP107). (3) Connect power cord to AC Line, and turn power switch "ON". (4) Presetting. MASTER VOLUME : "---" counterclockwise ( min.) MODE : 6CH STEREO FUNCTION : CD (5) Within 2 minutes after the power on, turn VR101 clockwise ( ) to adjust the TEST POINT voltage to 1.5 mV ± 0.5 mV DC. (6) After 10 minutes from the preset above, turn VR101 to set the voltage to 2.5 mV ± 0.5 mV DC. (7) Adjust the Variable Resistors of other channels in the same way. VR104 TP104 VR101,TP101 TP106 VR107SBL TP107 VR107SBR VR103,TP103 VR102 TP102 VR105 TP105 F Lch S Lch S Back Lch S Back Rch C ch S Rch F Rch DC Voltmeter 調整オーディオセクションアイドリング電流の調整調整に必要な測定器 :　DC Voltmeter 1. 準備 (1) セットをクーラ、扇風機のそばなど風通しの良い場所を避け、通常の使用状態に置きます。セットの周囲温度は 15 ～ 30 ℃、湿度は常湿とします。 (2) プリセット・電源スイッチ OFF ・スピーカ端子無負荷 ( スピーカ・ダミー抵抗器などを接続しない。) 2. 調整 (1) 上カバーをはずし、パワーアンプ基板の VR101, VR102, VR103, VR104, VR105 及び SURR.-BACK アンプ基板の VR106 を反時計方向 ( ) に回し切った状態にセットします。 (2) テストポイント (FRONT-Lch: TP104, FRONT- Rch: TP105, CENTER ch: TP103, SURROUND-Lch: TP101, SURROUND-Rch: TP102, SURROUND-BACK Lch: TP106,SURROUND-BACK Rch: TP107) に DC Voltmeter を接続します。 (3) 電源コードを AC100V（95 ～ 105V の範囲でも可）に接続し、電源スイッチを "ON" にします。 (4) ON 後、次のようにセットします。・MASTER VOLUME（音量調節つまみ）→反時計方向 ( ) に回す、最小の状態にする。・SPEAKER（スピーカ端子）→無負荷（スピーカ、ダミー抵抗器などを接続しない。） MODE : 6CH STEREO　 FUNCTION : CD (5) 2 分以内に VR101 を時計方向 ( ) に回しテストポイントの電圧を次のように調整します。 1.5mV ± 0.5mV DC (6) 予備調整から 10 分後 VR101 を回し、次のように電圧を設定します。 2.5mV ± 0.5mV DC (7) 同じ方法で各チャネルの可変抵抗を調整します。

6 AVR-1905/785 AVC-1590 Video Section Component Video Level Adjustment Required measurement equipment etc.: Oscilloscope, DVD VIDEO PLAYER (ex: DVD-1500) Test disc: DVD T-S01 1. Preparation (1) Avoid direct blow from an air conditioner or an electric fan, and adjust the unit at normal room temperature 15 °C ~ 30 °C (59 °F ~ 86 °F). (2) Playback the color-bar 75% of the Test Disc (Title 12) using the DVD Video Player, and check that Y and C levels of the S terminal output are within the specified output levels. If they are out of the specified levels, adjust with the variable resister inside of the unit. (3) Presetting • POWER (Power source switch) OFF • SPEAKER (Speaker terminal) No load (Do not connect speaker, dummy resistor, etc.) • DVD (Video terminal) No input 2. Adjustment (1) Remove top cover and set VR601, VR602, VR603, on C- S VIDEO2 Unit at fully counterclockwise ( ). (2) Connect a pin-plug terminated with 75-ohms to Y (Cb, Cr) of the Component Video Monitor Output, and hook up the Oscilloscope’s probe to both ends of the pin-plug. (3) Connect S terminal output of the DVD Player with the DVD input terminal of the Receiver. (4) Connect power cord to AC Line, and turn power switch "ON". (5) Presetting. • FUNCTION: DVD • Playback the color-bar 75% of the Test Disc (Title 12) (6) Turn VR601 clockwise ( ) to adjust the COMPONENT Video Y voltage (except H. Sync) to 714 ± 50 mVp-p. (Re- fer to Fig. 1) (7) Adjust the Variable Resistors of Cr: VR602 and Cb: VR603 in the same way. (Refer to Fig. 2, 3) Cb,Cr: 486 ± 50 mVp-p. (U.S.A. & Canada model) 525 ± 50 mVp-p. (Others) ビデオセクションコンポーネントビデオレベルの調整調整に必要な測定器 : Oscilloscope, DVD VIDEO PLAYER ( 例 : DVD-1500) テストディスク : DVD T-S01 1. 準備 (1) セットをクーラ、扇風機のそばなど風通しの良い場所を避け、通常の使用状態に置きます。セットの周囲温度は 15 ～ 30 ℃、湿度は常湿とします。 (2) DVD VIDEO PLAYER でテストディスクのカラーバー 75% (Title 12) を再生し、S 端子出力 Y、C レベルが正規の出力レベルであることを確認する。正規の出力レベルでない場合は、セット内部の可変抵抗器で調整してください。 (3) プリセット・電源スイッチ OFF ・スピーカ端子無負荷 ( スピーカ・ダミー抵抗器などを接続しない。) ・DVD 入力端子無入力 2. 調整 (1) 上カバーをはずし、C-S VIDEO2 ユニットの VR601, VR602, VR603 を反時計方向 ( ) に回し切った状態にセットします。 (2) コンポーネントビデオモニターアウトの Y (Cb, Cr) に 75Ω で終端したピンプラグを接続し、その両端を Oscilloscope のプローブでつまみます。 (3) DVD VIDEO PLAYER の S 端子出力を本機の DVD 入力端子に接続します。 (4) 電源コードを電源コンセントに接続し、電源スイッチを "ON" にします。 (5) ON 後、次のようにセットします。・本機の FUNCTION を DVD にする。・テストディスクのカラーバー 75% (Title 12) を再生する。 (6) VR601 を時計方向 ( ) に回しコンポーネントビデオ Y (H. Sync を除く ) の電圧を調整します。(Fig. 1 参照 ) 714mV ± 50mVp-p (7) 同じ方法で Cr: VR602、 Cb: VR603 の可変抵抗器を調整します。(fig. 2、3 参照 ) Cb, Cr: 525 ± 50mVp-p

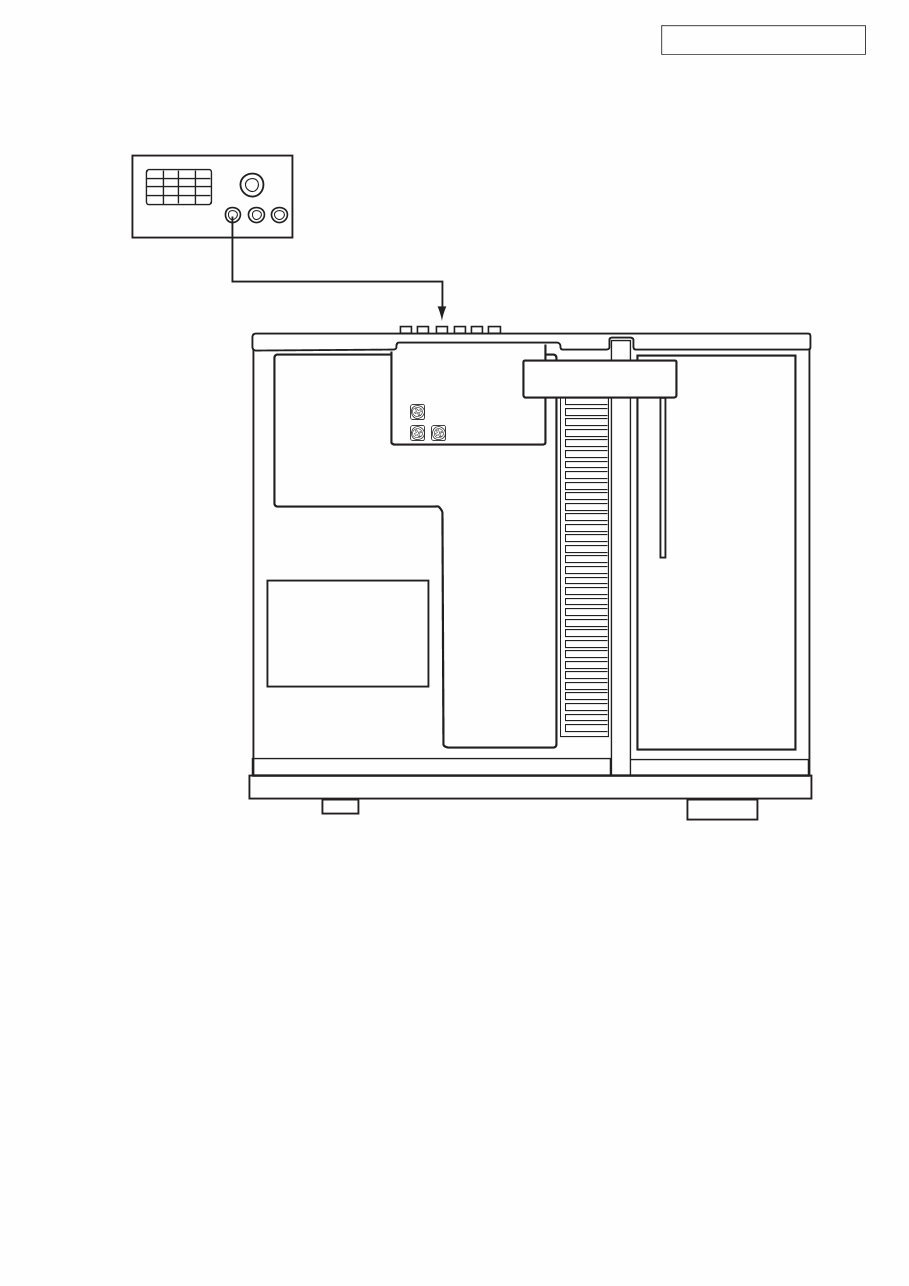

7 AVR-1905/785 AVC-1590 Oscilloscope MONITOR OUT (Y,Cb,Cr) Video Section VR902 VR901 VR903 Cb Cr Y

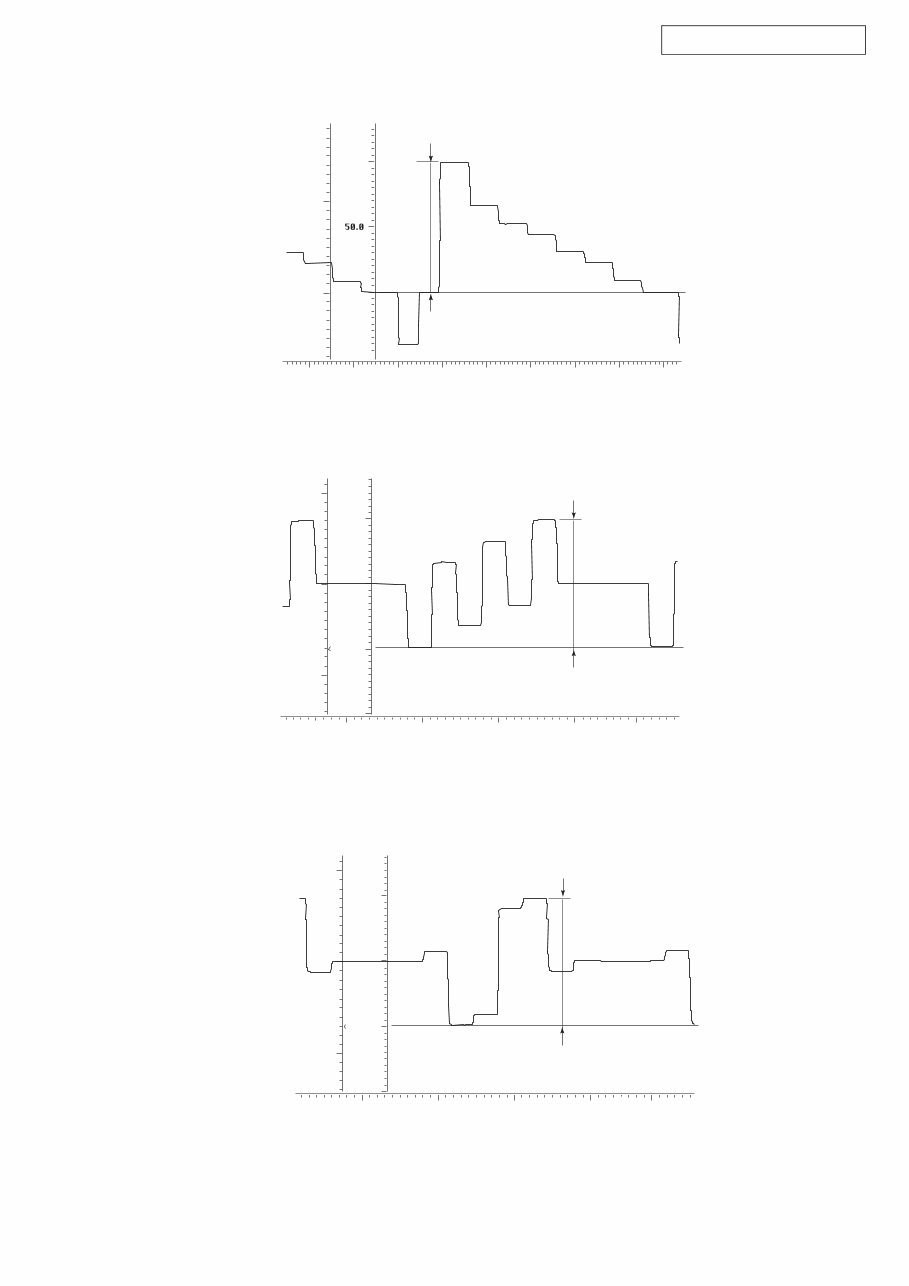

8 AVR-1905/785 AVC-1590 714±50mV p-p Volts IRE:FLT Y-Signal -20.0 -10.0 0.0 10.0 20.0 30.0 0.5 0.0 100.0 0.5 40.0 50.0 60.0 486±50mV (U.S.A. & Canada model) p-p Volts IRE:FLT 0.0 20.0 40.0 -0.5 -50.0 50.0 0.0 0.5 0.0 60.0 80.0 486±50mV (U.S.A. & Canada model) p-p Volts IRE:FLT 0.0 20.0 40.0 -0.5 -50.0 50.0 0.0 0.5 0.0 60.0 80.0 Fig.1 Component Video Y signal Fig.2 Cb signal Fig.3 Cr signal

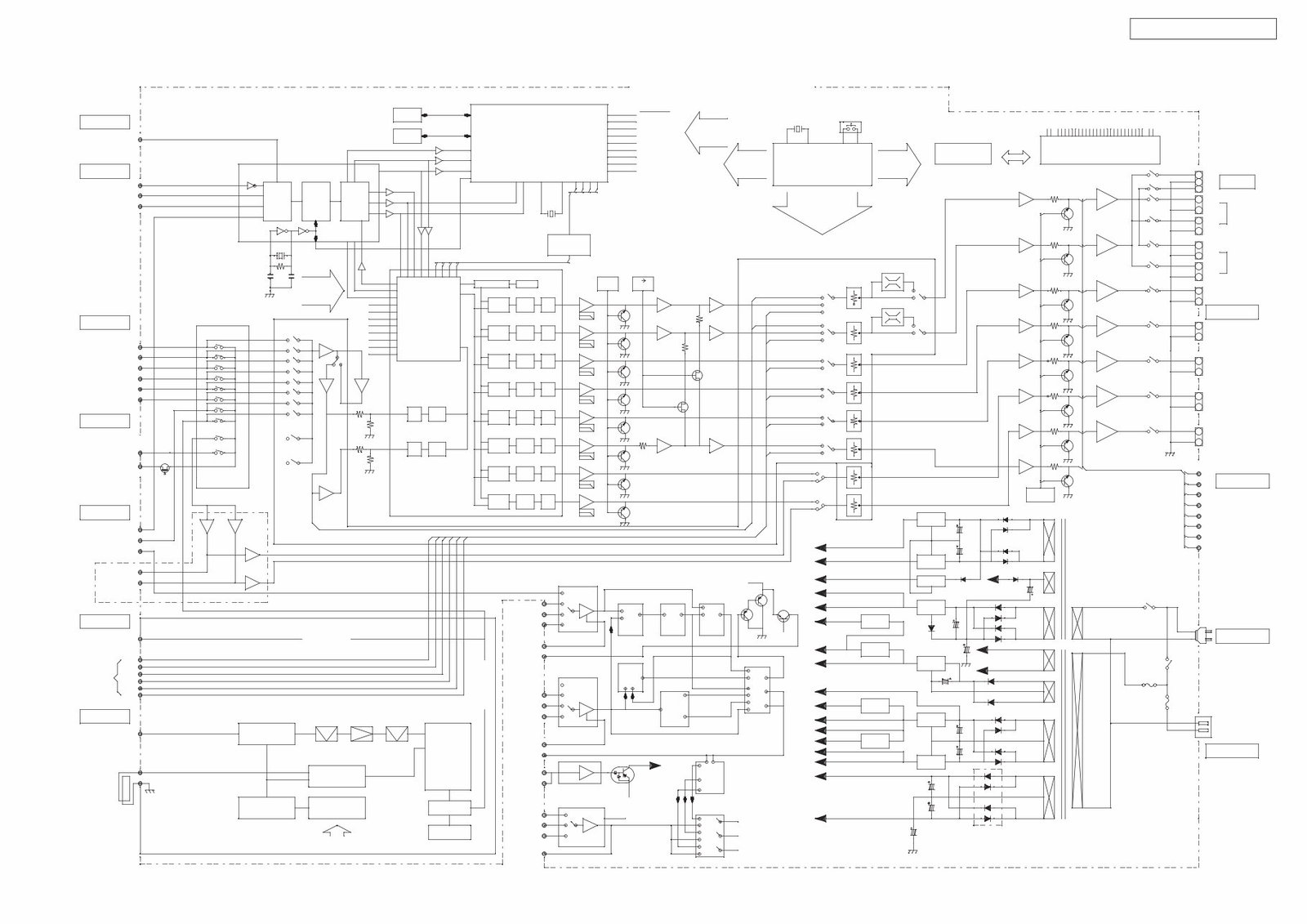

9 AVR-1905/785 AVC-1590 BLOCK DIAGRAM SW FL LR + + - Y - + + + - + - + - + - + R SR C SL FR CD FM MCLK DSDATA1 DSDATA3 DACFRSRDATA - - Cr - - + + + + - + + - + - + - + SL SR C SW FL FR L DAI_P10(77) DAI_P13(80) DAI_P16(82) Cb - + + - FROM Lock Detect & IF AMP BSE AUDIO ADIN SLRCK(23) RDATA(21) ADC fs 64fs 256fs MUTING VOLUME VOLUME VOLUME CONTROL PORT CLKIN VCR DAC DAC DAC CLOCK CXA1511M + + + Y/C Y/Cb/Cr MICOM Y +6V DATA SBL SR EX_SR DSP_FR EX_FL RESONATOR OP AMP TUNER OP AMP +5V DSP VIDEO 7805 +3.3V 7805 LC75721NE + + + + SBR SURR L E3 ONLY FRONT IN DIGITAL IN DIGITAL OUT + R L X-TAL Selector INPUT IF FILTER MICOM DIR HPF COUT CCLK (24) Selector DATA IF FILTER ABCLK ALRCK DBCLK RAM 128k X 8 ROM 128k X 8 L.P.F MPX IC IF IC DIGITAL FILTER DSDATA2 DSDATA4 VOLUME VOLUME VOLUME VOLUME VOLUME DAI_P12(79) DAI_P11(78) TV/DBS DVD/VDP RMC OUT RMC IN DVD/VDP VCR OUT VCR TV/DBS DVD/VDP DIGITAL FILTER DAC DIGITAL FILTER DAC DIGITAL FILTER DAC DIGITAL FILTER DAC DIGITAL FILTER DAC DIGITAL FILTER DSP BA7626 VIDEO INPUT + + + + + DACSBLCDATA DACSWSBDATA DACFLSLDATA CLKIN(142) MUTE OSD SEPARATE FROM Cr TUNER PLL MUTE SBR EX_C SW SL EX_SL EX_FR CENTER ANA_IN DSP_FL ANA_IN 12MHz MAIN -B MAIN +B RELAY CODEC DIR VIDEO MICOM 7812 7915 7815 7809 7906 7806 FL DRIVER + + + + MUTE SBL SBR SBL CENTER FL FL FR GND ANALOG IN ANALOG IN - XMCK DeModulate CIN ADC FM & AM DIGITAL FILTER <AVR1905 ONLY> DAI_P20(94) VCR OUT VCR TV/DBS DIGITAL FILTER DIGITAL FILTER DAI_P9(71) DAI_P15(81) DAI_P14(81) TA1270 Cb EX_SW VIDEO +1.2V 7805 -VKK SURR R FR TUNER FROM u-COM FRONTEND <AVC1590 ONLY> REC_SWITCHIG 12.288MHZ LC89057W-VF4 SDOUT DACRST I/O PORT CLATCH SBCK(22) ( Y, B-Y, R-Y ) COMPONENT,D-VIDEO VIDEO INPUT TC90A69F NJM2274 S-VIDEO INPUT MIXING 25MHZ FLAG2(97) MISO(126) RESET(121) INPUT/VOL INPUT/VOL MULTI_R CXP740096 KEY_MATRIX FILAMENT AC DATA 16-ST-66GNK AM ANT FM ANT TUNER PART 6CH_INPUT V.AUX L/R V.AUX VIDEO CDR/TAPE VCR ANALOG OUT CDR/TAPE VCR TV/DBS DVD/VDP OPTICAL 2 OPTICAL 1 COAXIAL OPTICAL PLL CIRCUIT LOOP FILTER AM TUNING BD3811K1 TC9273-004 AD1837 AUDIO CODEC SELCLK ERRMUTE SERIAL DATA DLRCLK DIRERR ASDATA VIDEO SWITCH BA7625*1,BA7626*2 +5.6V(CPU) Q0,Q1 DATA IN (REMOCON) VIDEO SWITCH ( C, Y ) BA7626*2 SEPARATE Y/C MIX VIDEO SWITCH 74HC4053 SW F 74LVX157MCT SELECTOR X-TAL FLAG1(16) FLAG0(15) SPICS(122) SPICLK(125) A/D POWER ENCODER RMC_IN/OUT MICOM, FLT DRV MULTI_L BD3811K1 PART DATA DTS-ES/DD-EX/PL IIX FLT DRIVER FL DISPLAY AC CORD PRE OUT SPK B SPK A H/P OUT MULTI OUT OPTICAL 3 AUX MOSI(127) FLAG3(98) 74HC4053 MONITOR OUT MONITOR OUT MONITOR OUT 74HC4053 INPUT SELECTOR & VOLUME ADSP-21266 DIGITAL AUDIO DECODER BD3812F SPEAKER OUT AC OUTLET 2CH-VOLUME IC AVC1590 / AVR1905 BLOCK DIAGRAM

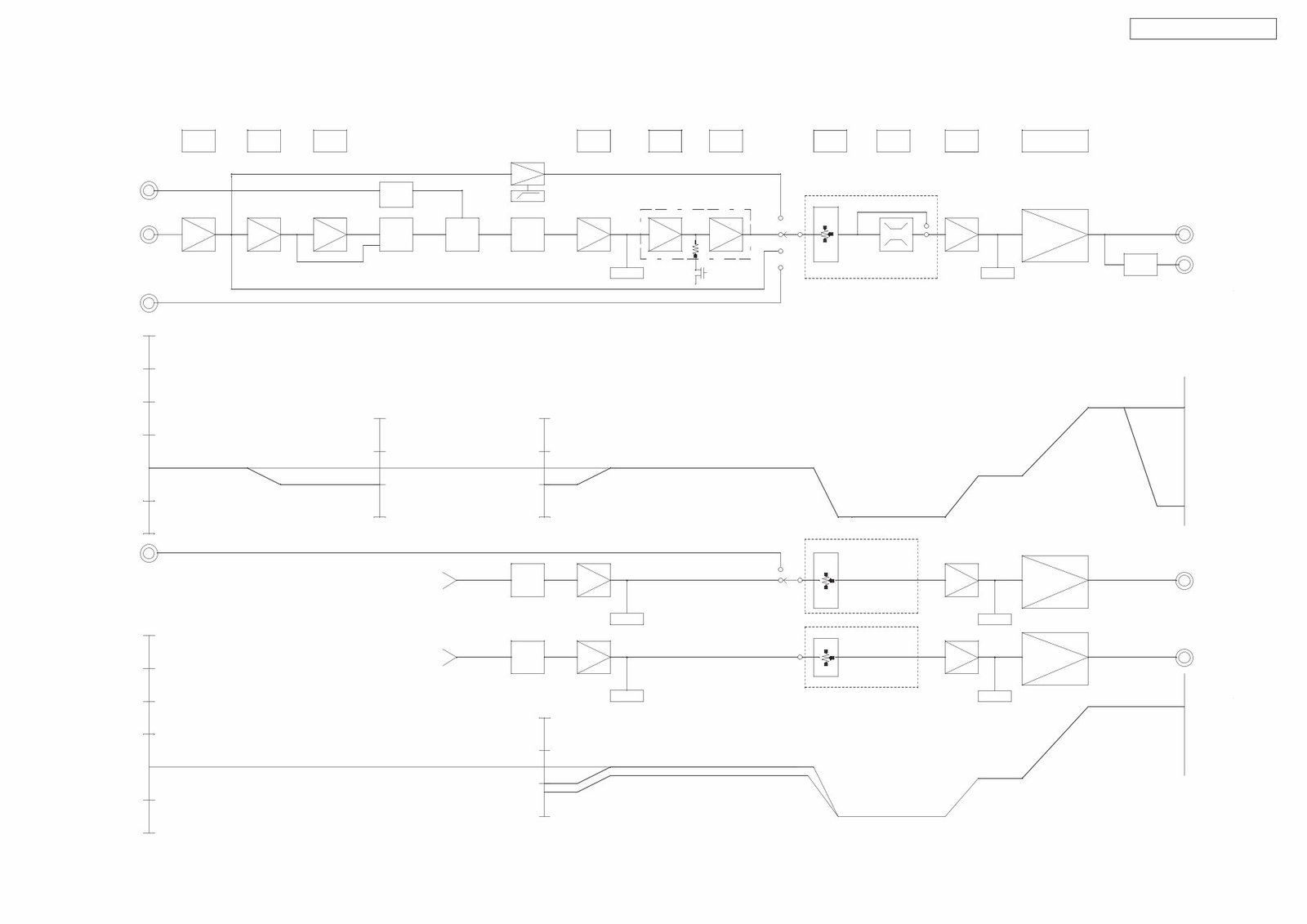

10 AVR-1905/785 AVC-1590 LEVEL DIAGRAMS (1/2) + DIR DSP D/A D/A D/A 6dB MUTE - + + D/A HPF D/A MUTE MUTE + 0dB 6CH IN 10dB 20dB 30dB 40dB 6CH IN 0dB 10dB 20dB 30dB 40dB 6CH IN CD IN -12dB - - -30dBFS -10dBFS 0dBFS A/D A/D -30dBFS -20dBFS -10dBFS 0dBFS -30dBFS -20dBFS -10dBFS 0dBFS 6dB + + - BD3811K1 MUTE 25.5dB 25.5dB -35.5dB ATT 6CH IN DIGITAL 6CH IN CD IN A/D IN REV AMP A/D IN REV AMP -20dBFS -23dBFS + + D/A OUT LPF REV AMP CENTER SUM S/W SW SUM REV AMP -18dB BD3812F ELECTRIC VOLUME VOL 00 VOL 00 TONE MUTE MUTE PRE AMP POWER AMP -20dB -10dB -20dB -10dB D/A OUT 100mV REF DSP OUT SL/SR/SBL/SBR -18dB BD3811K1 16dB 16dB H/P OUT (200mV) (200mV) FRONT INPUT BUFFER AMP A/D IN REV AMP DSP OUT D/A OUT 100mV REF -15dB SPK OUT SURROUND BACK SPK OUT CENTER SURROUND SPK OUT FRONT 2.83V (1W/8ohm) CENTER SURROUND SURROUND-BACK SPK OUT 2.83V (1W/8ohm) H/P OUT 47mV (0.27mW) SPK OUT FRONT
