- SB-900- FSA03801-R.3756.A CONTENTS DISASSEMBLY WARNING ･･････････････････････････････････････････････････････････････････････････････････Ｄ１ SIDE RUBBER ･･････････････････････････････････････････････････････････････････････････････Ｄ２ DISCHARGE OF MAIN CONDENSER ･･････････････････････････････････････････････････････････Ｄ２ SHOE ･･････････････････････････････････････････････････････････････････････････････Ｄ３～Ｄ１１ HEAD UNIT / BATTERY CHAMBER MOLD / COVER (E) / COVER (F)･････････････････････Ｄ１２～Ｄ１６ PRINTED CIRCUIT (A) ･････････････････････････････････････････････････････････････Ｄ１７～Ｄ１９ COVER (F) ･･･････････････････････････････････････････････････････････････････････････････Ｄ２０ TURN PLATE / HEAD NECK HOLDER PLATE ････････････････････････････････････････････････Ｄ２１ COVER (B) ･･･････････････････････････････････････････････････････････････････････Ｄ２２～Ｄ２３ FIBER CABLE ････････････････････････････････････････････････････････････････････Ｄ２４～Ｄ２５ PRINTED CIRCUIT (D) ･････････････････････････････････････････････････････････････Ｄ２６～Ｄ２７ HOOD ･･･････････････････････････････････････････････････････････････････････････Ｄ２８～Ｄ２９ COVER (A) ･･･････････････････････････････････････････････････････････････････････････････Ｄ３０ COVER (C) / （D) ･･･････････････････････････････････････････････････････････････････Ｄ３１～Ｄ３６ COVER (E) ･･･････････････････････････････････････････････････････････････････････Ｄ３７～Ｄ４１ PRINTED CIRCUIT(B)･･････････････････････････････････････････････････････････････Ｄ４２～Ｄ４３ BATTERY CHAMBER MOLD (A) / (B) ････････････････････････････････････････････････Ｄ４３～Ｄ４５ ASSEMBLY BATTERY CHAMBER MOLD (A) / (B) ････････････････････････････････････････････････････Ａ１～Ａ３ PRINTED CIRCUIT(B)･･････････････････････････････････････････････････････････････････Ａ４～Ａ５ COVER (E) ･････････････････････････････････････････････････････････････････････････Ａ５～Ａ１４ COVER (C) / （D) ･･･････････････････････････････････････････････････････････････････Ａ１５～Ａ２７ COVER (A) ･･･････････････････････････････････････････････････････････････････････････････Ａ２８ HOOD ･･･････････････････････････････････････････････････････････････････････････Ａ２９～Ａ３２ PRINTED CIRCUIT (D) ･････････････････････････････････････････････････････････････Ａ３３～Ａ３５ FIBER CABLE ････････････････････････････････････････････････････････････････････Ａ３６～Ａ３８ COVER (B) ･･･････････････････････････････････････････････････････････････････････Ａ３８～Ａ４１ TURN PLATE / HEAD NECK HOLDER PLATE ････････････････････････････････････････Ａ４２～Ａ４３ COVER (F) ･･･････････････････････････････････････････････････････････････････････････････Ａ４４ PRINTED CIRCUIT (A) ･････････････････････････････････････････････････････････････Ａ４５～Ａ４８ HEAD UNIT / BATTERY CHAMBER MOLD / COVER (E) / COVER (F) ････････････････････Ａ４９～Ａ５５ SHOE ････････････････････････････････････････････････････････････････････････････Ａ５５～Ａ６６ SIDE RUBBER ････････････････････････････････････････････････････････････････････････････Ａ６７ ADJUSTMENT ･･･････････････････････････････････････････････････････････････････････Ａ６８～Ａ９４ INC

- SB-900- FSA03801-R.3756.A ELECTRICITY WIRING ････････････････････････････････････････････････････････････････････････････････････Ｅ１ BLOCK DIAGRAM ･･････････････････････････････････････････････････････････････････････････Ｅ２ FUSE ARRANGEMENT･･･････････････････････････････････････････････････････････････････････Ｅ３ TOOL LIST･･･････････････････････････････････････････････････････････････････････････････Ｔ１～Ｔ２ INC

FSA03801-R.3756.A - D ･ SB-900 - Disassembly WARNING There are high voltege parts inside. Be careful of this electric shock, when you remove the cover. You must discharge the main condenser according to the instruction of this repair manual after you remove the cover. ! Points to notice for Lead-free solder products ・Lead-free solder is used for this product. ・For soldering work, the special solder and soldering iron are required. ・Do not mix the lead-free solder with the conventional solder. ・Use the special soldering iron respectively for lead-free solder and lead solder. They cannot be used in common. Note : ① Before disassembling, remove the battery. ② When disassembling, make sure to memorize the processing state of wires, screws to be ﬁxed and their types, etc. ③ Because electrical parts are easily damaged by static electricity, make sure that you are well earthed/grounded. INC

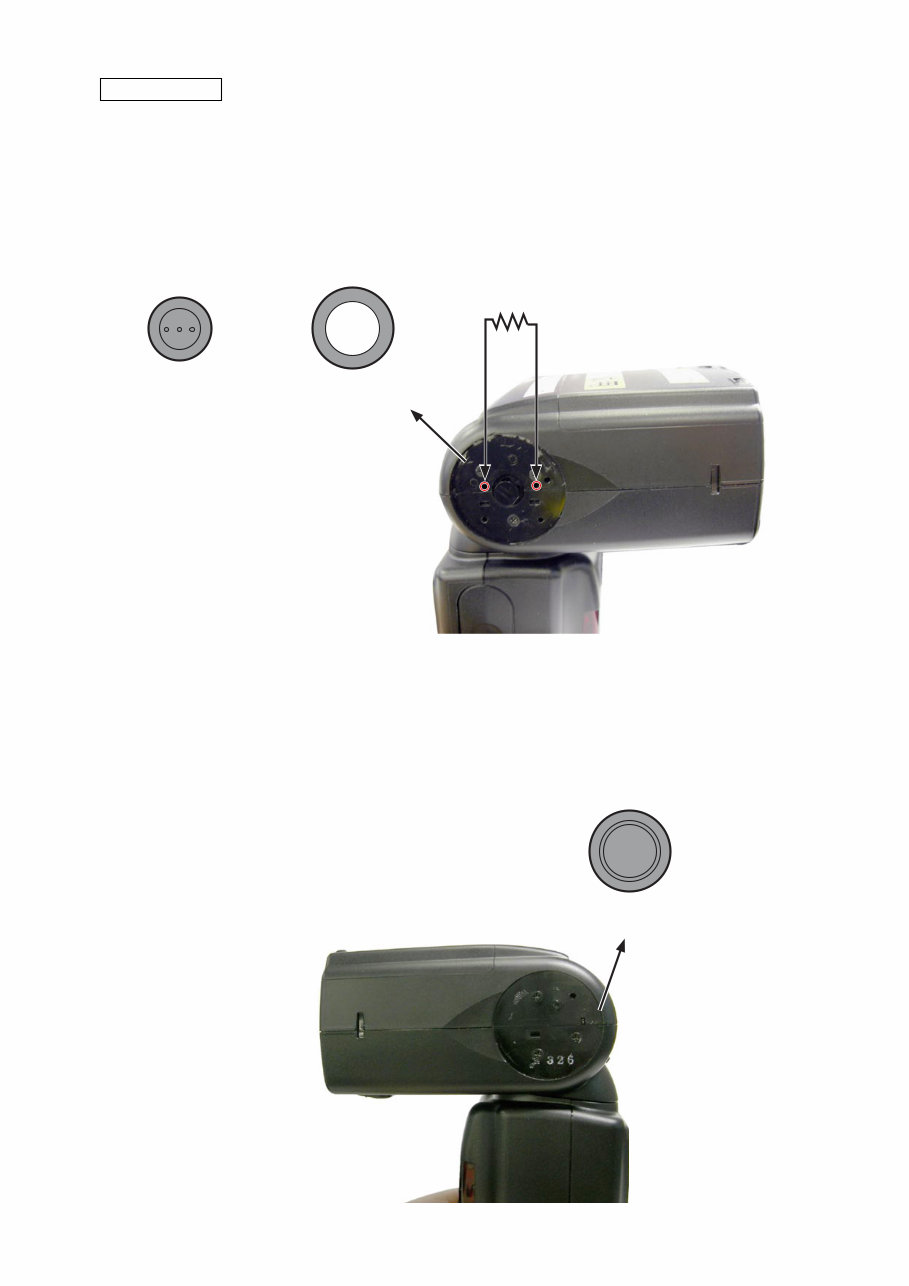

FSA03801-R.3756.A - D ･ SB-900 - 200 Ω - 2k Ω ・Remove the SIDE RUBBER [#008] and SIDE MOLD (A) [#009] ・DISCHARGE OF MAIN CONDENSER: Set the bounce angle to "90°", and discharge through the two holes as shown in "Fig.1". Fig.1 ・Remove the SIDE MOLD (B) [#010] SIDE RUBBER SIDE MOLD (A) [#009] SIDE RUBBER [#008] SIDE MOLD (B) [#010] INC

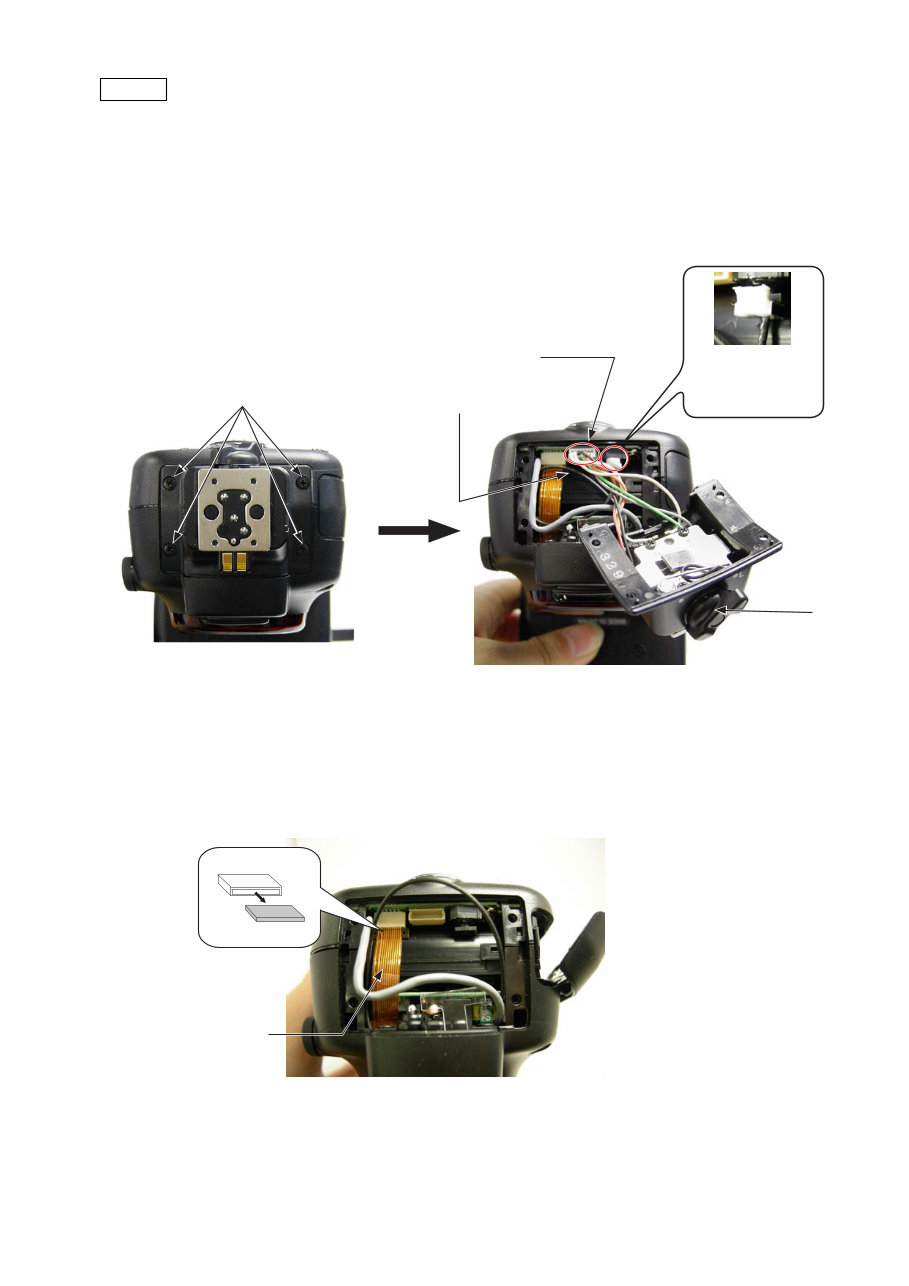

FSA03801-R.3756.A - D ･ SB-900 - CONNECTOR FIBER CABLE [#068] ・Take out the four screws [#005]. ・Remove the lead wire set （CN-9A） . ・Remove the ﬁber cable [#068] from the retainer plate [#202]. ・The shoe comes off. RETAINER PLATE [#202] ・Disconnect the FPC (A) from the connector. SHOE SCREW [#005] × 4 FPC (A) SHOE INC

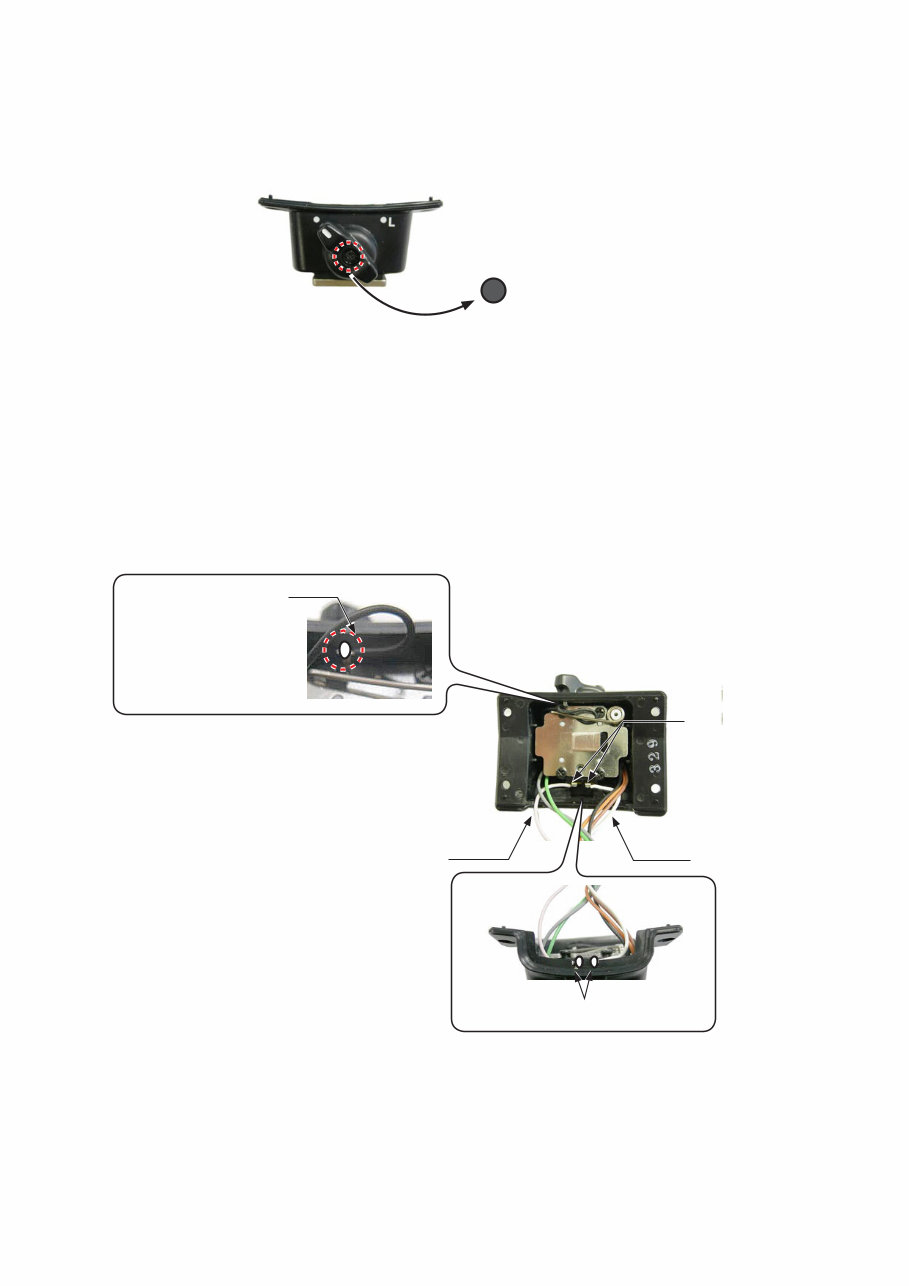

FSA03801-R.3756.A - D ･ SB-900 - ・Remove the Shoe lock lever cover [#163]. ・Unsolder the GND side spring of the SHOE. ・Unsolder AF-ILL contact at two places. Pinc lead wire White lead wire Black lead wire Contact of GND side spring of SHOE Unsolder×2 AF-ILL CONTACT [#178] ×2 SHOE LOCK LEVER COVER [#163] INC

FSA03801-R.3756.A - D ･ SB-900 - ・Set the shoe lock lever [#162] to the UNLOCK position. ・Remove the shoe lock spring [#170] from the cutout. Shoe lock lever: UNLOCK position Shoe lock lever: LOCK position The shoe lock spring is hooked to the cutout. Pick up the shoe lock spring with tweezers, and lift up to move. Note that because the spring is hooked, the movement is a little unsmooth. ・Remove the AF-ILL contact [#178] from the two places of the shoe case. While picking up the front side with tweezers, etc, lift upwards and remove [#178]. AF-ILL CONTACT [#178] × 2 INC

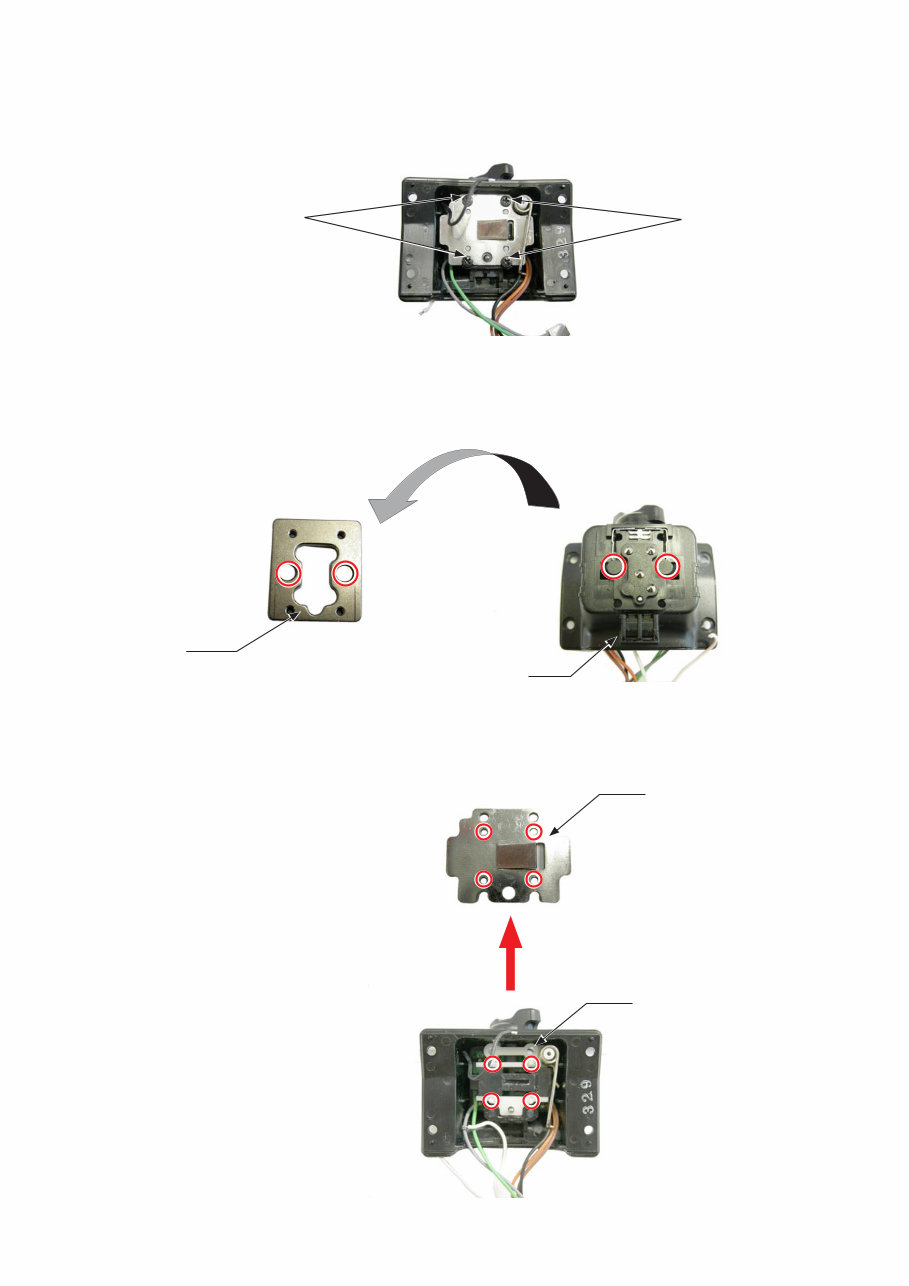

FSA03801-R.3756.A - D ･ SB-900 - ・Take out the four screws [#181]. ・Remove the shoe plate [#164] from the shoe case [#161] ・Remove the shoe lock retainer [#167]. SHOE LOCK RETAINER [#167] SCREW [#181] × 2 SHOE CASE [#161] SHOE PLATE [#164] SCREW [#181] × 2 SHOE LOCK BEARING [#166] INC

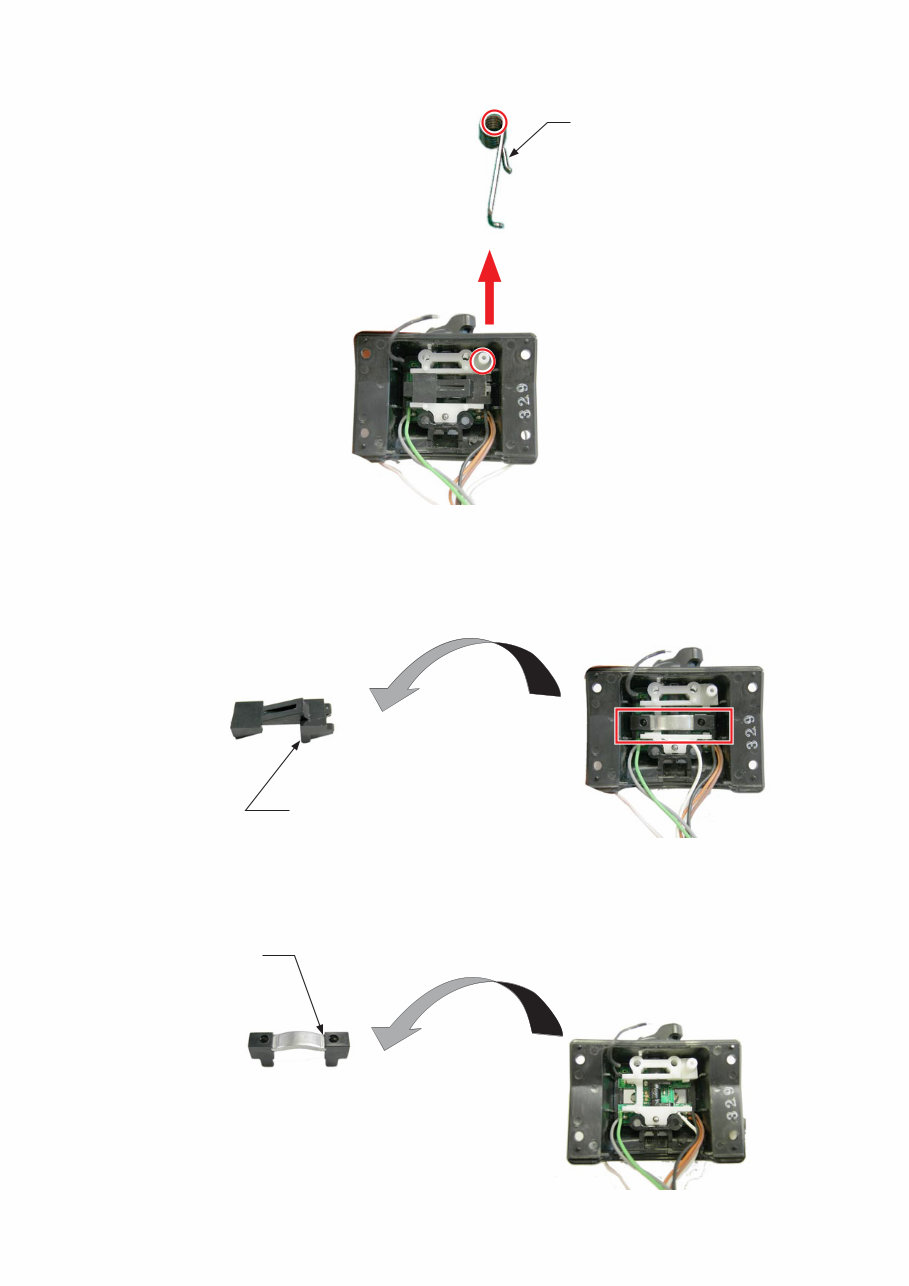

FSA03801-R.3756.A - D ･ SB-900 - ・Remove the shoe lock spring [#170]. ・Remove the shoe lock slide [#168]. ・Remove the shoe lock plate [#169]. SHOE LOCK SPRING [#170] SHOE LOCK SLIDE [#168] SHOE LOCK PLATE [#169] INC
