Gehl CTL65 Compact Track Loader Parts Manual

CTL 65 Compact Track Loader ® Form No. 917294 Revision C 03/09 PARTS MANUAL

Introduction For your safety and continued proper operation, use only genuine GEHL® service parts. When or- dering service parts, specify the correct part number, full description, quantity required, the unit model number and serial number. The model and serial number decal for this unit is located on the right rear riser. “Right” and “Left” are determined from a position sitting on the seat and facing forward. GEHL Company reserves the right to make changes or improvements in the design or construction of any part of the unit without incurring the obliga- tion to install such changes on any previously de- livered units. Refer to the abbreviations table located on this page for the various fastener descriptions. Stan- dard attaching hardware torque values are also provided on the inside back cover. Items shown in the parts list that do not have part numbers are shown for reference purposes only and are NOT available for purchase. NOTE: The following abbreviations and symbols may be used herein: A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Ampere AR . . . . . . . . . . . . . . . . . . . . . . . . . . As Required ASSY . . . . . . . . . . . . . . . . . . . . . . . . . . Assembly AUX. . . . . . . . . . . . . . . . . . . . . . . . . . . Auxiliary CCA . . . . . . . . . . . . . . Cold Cranking Amperage CYL . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cylinder DH . . . . . . . . . . . . . . . . . . . . . . . . . . . Dual Hand DJS. . . . . . . . . . . . . . . . . . . . . . . . . Dual Joystick FL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Flare FOPS . . . . . . Falling Object Protective Structure GA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Gauge HEX . . . . . . . . . . . . . . . . . . . . . . . . . . . . Hexagon H/F . . . . . . . . . . . . . . . . . . . . . . . . . . . Hand/Foot HF . . . . . . . . . . . . . . . . . . . . . . . . . . . High Flow HYD. . . . . . . . . . . . . . . . . . . . . . . . . . . Hydraulic JIC . . . . . . . . . . . . . . . . . Joint Industrial Council kW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Kilowatt LBS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pounds M . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Meter MM (mm) . . . . . . . . . . . . . . . . . . . . . Millimeter NA . . . . . . . . . . . . . . . . . . . . Naturally Aspirated N/A . . . . . . . . . . . . . . . . . . . . . . . Not Applicable NEG . . . . . . . . . . . . . . . . . . . . . . . . . . . . Negative N•m . . . . . . . . . . . . . . . . . . . . . . . . Newton meter NO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Number NPT . . . . . . . . . . . . . . . . . . National Pipe Thread PN . . . . . . . . . . . . . . . . . . . . . . . . . . Part Number POS . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Positive PSI . . . . . . . . . . . . . . . . . Pounds per Square Inch QTY . . . . . . . . . . . . . . . . . . . . . . . . . . . . Quantity REF . . . . . . . . . . . . . . . . . . . . . . . . . . . Reference REQ'D.. . . . . . . . . . . . . . . . . . . . . . . . . . Required ROPS . . . . . . . . . . Roll Over Protective Structure RPM. . . . . . . . . . . . . . . . Revolutions Per Minute SAE . . . . . . . . Society of Automotive Engineers SN . . . . . . . . . . . . . . . . . . . . . . . . Serial Number SQ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Square ST. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Straight TB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . T-Bar TB/JS . . . . . . . . . . . . . . . . . . . . . . T-Bar/Joystick TURBO . . . . . . . . . . . . . . . . . . . . . Turbocharger V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Volt GEHL is a registered trademark of the Gehl Company.

DESCRIPTION PAGE TABLE OF CONTENTS SECTION A: MAIN LOADER COMPONENT Track Roller A and B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Front Idler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Track Adjuster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Travel Device . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Crawler Belt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Mainframe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Lift Arm Stop (with Hook Assembly) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Operation Lever and Stand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Piping; Operation Lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Engine and Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Drain Plug. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Control Box - Right and Left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 Engine Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 Electrical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Electrical - Multi-Functional Grip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Electrical - Cab . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 Rear Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 Maintenance Light Socket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 Control Valve and Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 Piping; Hydraulic Tank and Drive Motors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 Pump Drive. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 Hydraulic Tank . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 Fuel Tank and Fuel Piping . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 Covers - Rear Grille and Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 Floor Frame . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53 Seat and Seat Components . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 Restraint Bar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59 ROPS (with lights and harness) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 Mirrors - Rear and Rearview, plus Manual Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63 Lift Arm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66 Attachment System. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68 Piping; Lift Arm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69 Auxiliary Hydraulics . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70 Foot Throttle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71 Decals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74 (continued on next page)

DESCRIPTION PAGE TABLE OF CONTENTS SECTION B: HYDRAULIC COMPONENTS Control Valve. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85 Pilot Valve (LH) Multi-Functional Grip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87 Pilot Valve (RH) Multi-Functional Grip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88 Handle - Multi-Functional Grip (with slide switch) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89 Handle - Multi-Functional Grip (with five switches) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90 Sub Valve. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91 Solenoid Valve; 1 Block . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92 Electrical Proportion Valve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93 Lift Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94 Tilt Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95 Travel Motors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96 Hydraulic Pump. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99 Gear Pump . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103 SECTION C: KITS AND ACCESSORIES 810946 Universal Radio Kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105 810831 Door Kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106 Auxiliary Couplers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107 810901 Side Window Kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109 810898 Impact-Resistant Front Door Kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110 811343 Pre-Cleaner Kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112 811350 Power-A-Tach Kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113 811347 HVAC Kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115 811428 14-Pin Connector Kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124 Numerical Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126 O-Ring Table, Coupling & Adapter Torque Table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135 Torque Specifications Table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Inside Back Cover

PRINTED IN USA 917294/CP0309 i SECTION A: MAIN LOADER COMPONENTS Track Roller A and B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Front Idler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Track Adjuster. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Travel Device . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Crawler Belt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Mainframe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Lift Arm Stop (with Hook Assembly) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Operation Lever and Stand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Piping; Operation Lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Engine and Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Drain Plug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Control Box - Right and Left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 Engine Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 Electrical . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Electrical - Multi-Functional Grip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Electrical - Cab . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 Rear Lamp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 Maintenance Light Socket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 Control Valve and Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 Piping; Hydraulic Tank and Drive Motors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 Pump Drive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 Hydraulic Tank . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 Fuel Tank and Fuel Piping . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 Covers - Rear Grille and Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 Floor Frame. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53 Seat and Seat Components . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 Restraint Bar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59 ROPS (with lights and harness) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 Mirrors - Rear and Rearview, plus Manual Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63 Lift Arm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66 Attachment System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68 Piping; Lift Arm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69 Auxiliary Hydraulics. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70 Foot Throttle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71 Decals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74 SECTION A: MAIN LOADER COMPONENTS

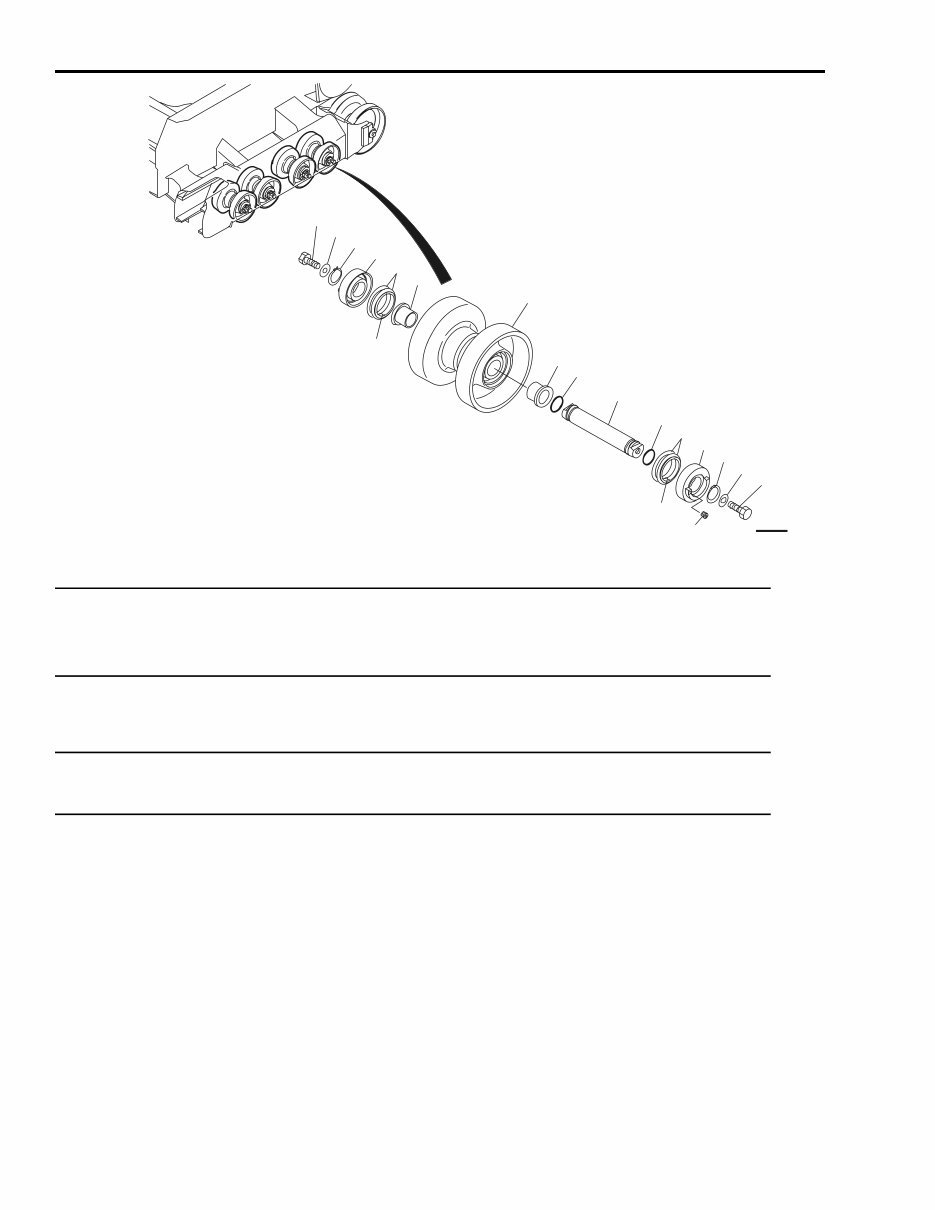

1 917294/CP0309 PRINTED IN USA U1A010 11 12 7 4 3 6-1 5 7 12 11 6-1 6-2 8 2 8 5 1 6-2 9 TRACK ROLLER A Ref. Part No. No. Description Quantity 0-1 180775 ROLLER SUB ASSY, track 8 1 .ROLLER 1 2 180851 .SHAFT 1 3 180217 .COVER 1 4 185847 .COVER 1 5 180164 .BUSHING 2 6 180837 .SEAL, floating TWO PIECES EQUALS ONE SEAL 2 6-1 ..O-RING TWO PIECES EQUALS ONE SEAL 2 6-2 ..RING, seal TWO PIECES EQUALS ONE SEAL 2 7 180760 .RING, snap 2 8 180551 .O-RING 2 9 196038 .PLUG 1 11 180097 BOLT 16 12 181033 WASHER 16

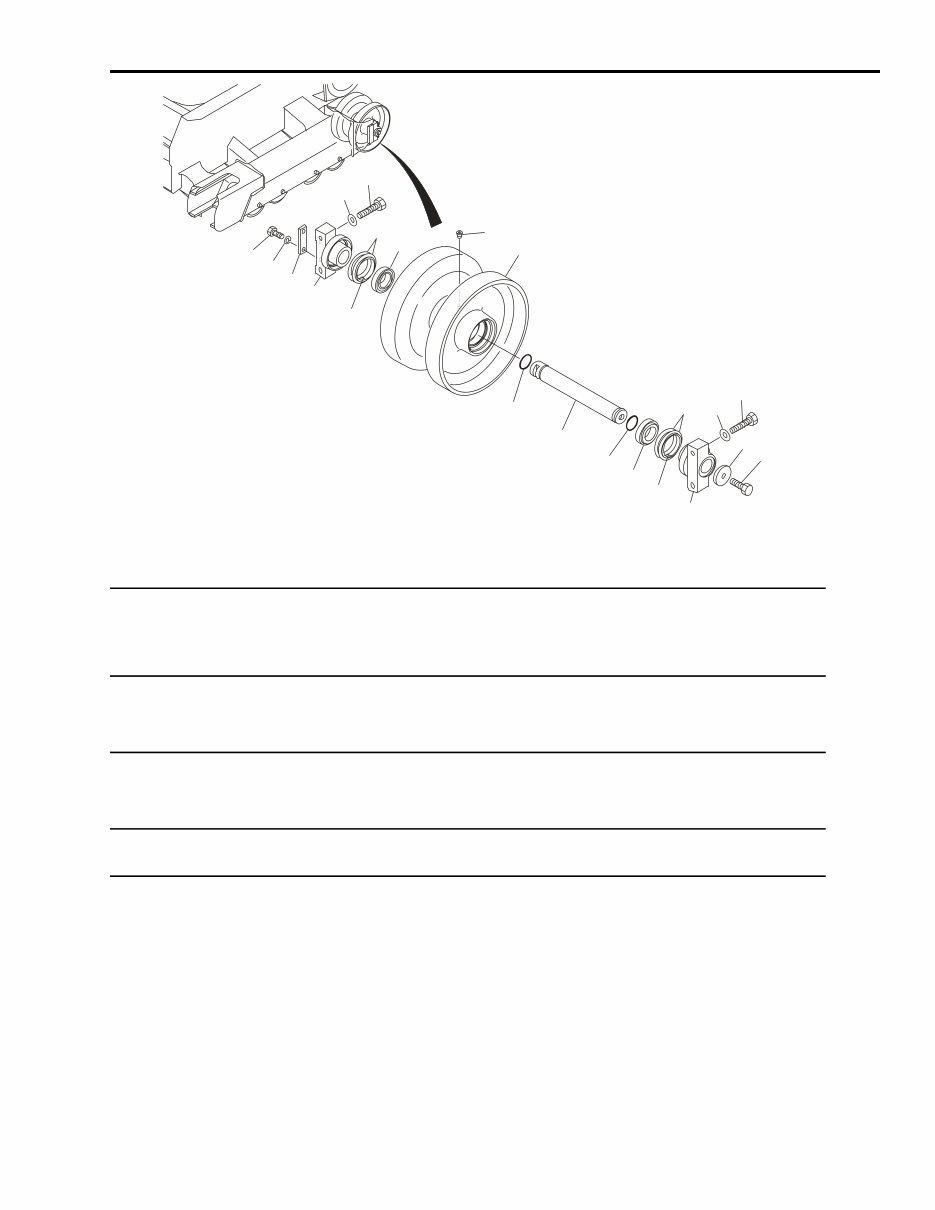

PRINTED IN USA 917294/CP0309 2 Ref. Part No. No. Description Quantity 0-1 180776 ROLLER SUB ASSY, track 2 1 .ROLLER 1 2 180853 .SHAFT 1 3 180226 .COVER 1 4 180227 .COVER 1 5 180657 .PLATE 1 6 180658 .PLATE 1 7 180052 .BEARING 2 8 180838 .SEAL, floating TWO PIECES EQUALS ONE SEAL 2 8-1 ..O-RING TWO PIECES EQUALS ONE SEAL 2 8-2 ..RING, seal TWO PIECES EQUALS ONE SEAL 2 9 180552 .O-RING 2 10 180684 .PLUG 1 11 180088 .BOLT 2 12 180105 .BOLT 1 13 181051 .WASHER, spring 2 14 180095 BOLT 8 15 181032 WASHER 8 TRACK ROLLER B S=1/8, 1/20 T8A020 8-1 15 14 3 4 6 13 11 8-2 7 9 2 9 8-1 7 10 1 8-2 12 5 15 14

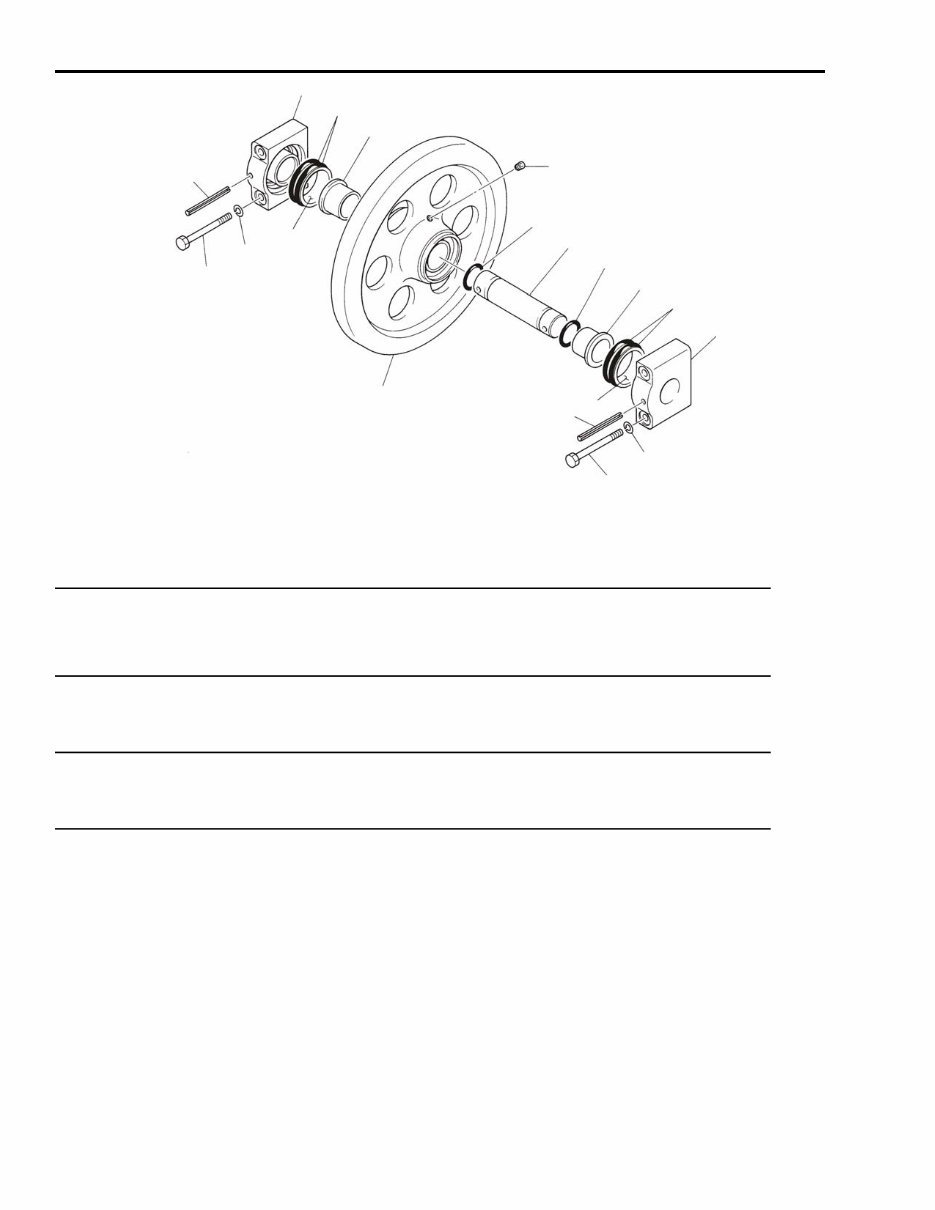

3 917294/CP0309 PRINTED IN USA FRONT IDLER Ref. Part No. No. Description Quantity 0 180477 IDLER ASSY 2 1 a .IDLER 1 2 180243 .COVER (R.H.) 1 3 180852 .SHAFT 1 4 180243 .COVER (L.H.) 1 5 180149b .BUSH (OPM PART) 2 185739c BUSH (AFTER-MARKET PART) 2 6 180838 .SEAL, floating TWO PIECES EQUALS ONE SEAL 2 6-1 ..O-RING TWO PIECES EQUALS ONE SEAL 2 6-2 ..RING, seal TWO PIECES EQUALS ONE SEAL 2 7 180553 .O-RING 2 8 180623 .PIN, spring 2 9 180684 .PLUG 1 10 180099 BOLT 8 11 181052 WASHER, spring 12 MM 8 a) A THREE OR SIX-HOLE PATTERN IDLER IS THE ORIGINAL IDLER ASSEMBLY. a) A SOLID-PATTERN IDLER IS AN AFTER-MARKET IDLER ASSEMBLY. b) 180149 BUSHING IS FOR AN ORIGINAL IDLER ASSEMBLY. c) 185739 BUSHING IS FOR THE AFTER-MARKET IDLER ASSEMBLY. T8A030 4 6-1 5 7 3 7 9 5 6-1 2 8 10 11 6-2 1 6-2 8 10 11 S=1/5

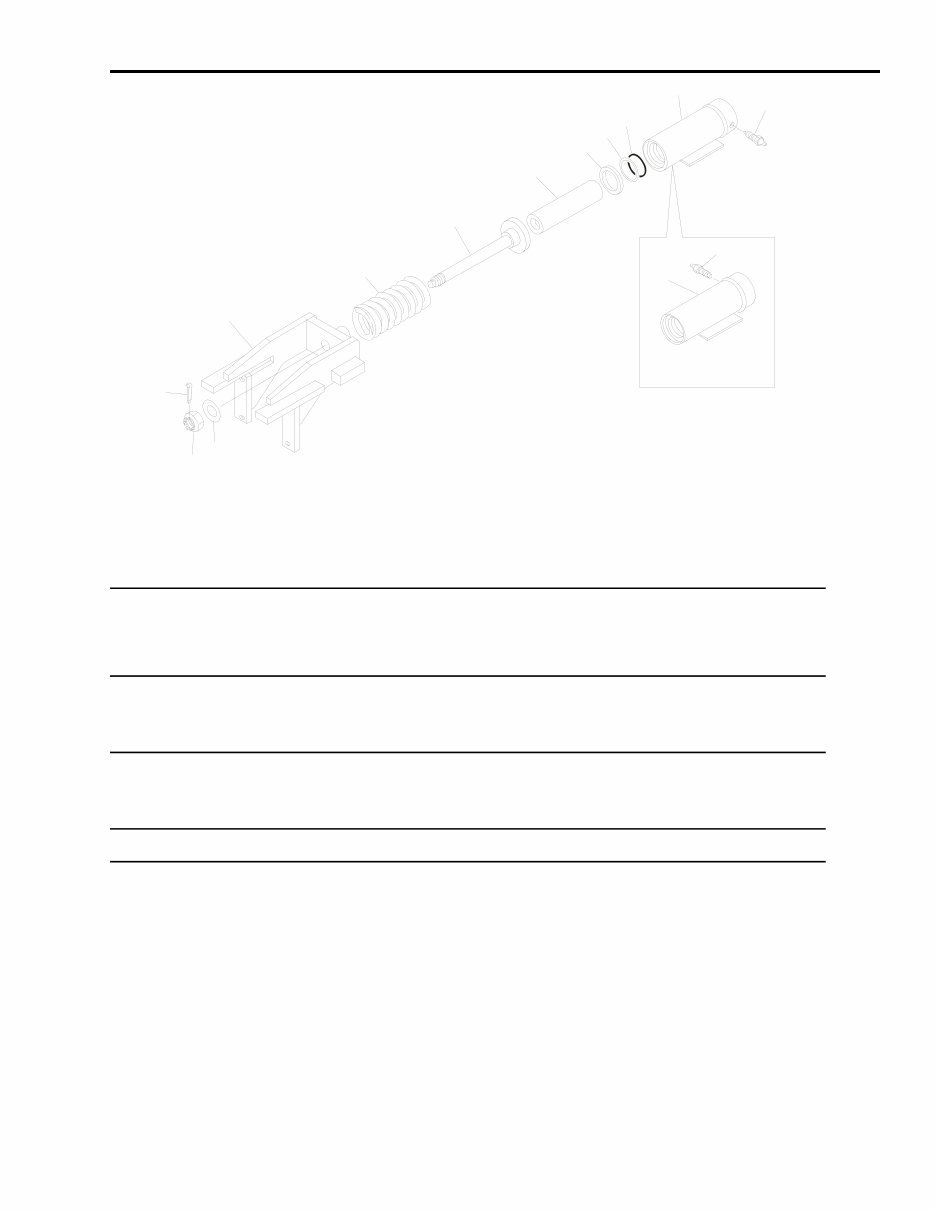

PRINTED IN USA 917294/CP0309 4 Ref. Part No. No. Description Quantity 0-1 180912 SPRING ASSY(L.H.) 1 180913 SPRING ASSY(R.H.) 1 1 181058 .YOKE 1 2 180765 .ROD 1 3 180886 .SPRING 1 4 180525 .NUT 1 5 180617 .PIN, split 1 6 181035 .WASHER 1 0-1 188174 .CYLINDER ASSY (L.H.) 1 188175 .CYLINDER ASSY (R.H.) 1 7 180268 ..CYLINDER, grease(L.H.) 1 180269 ..CYLINDER, grease(R.H.) 1 8 180633 ..PISTON 1 9 180987 ..VALVE ASSY, check 1 10 180841 ..SEAL, oil 1 11 180549 ..O-RING 1 12 180744 ..RING, back-up 1 TRACK ADJUSTER S=1/8X110% FOR RIGHT HAND T8A040 6 4 5 1 3 2 8 10 12 11 7 7 9 9

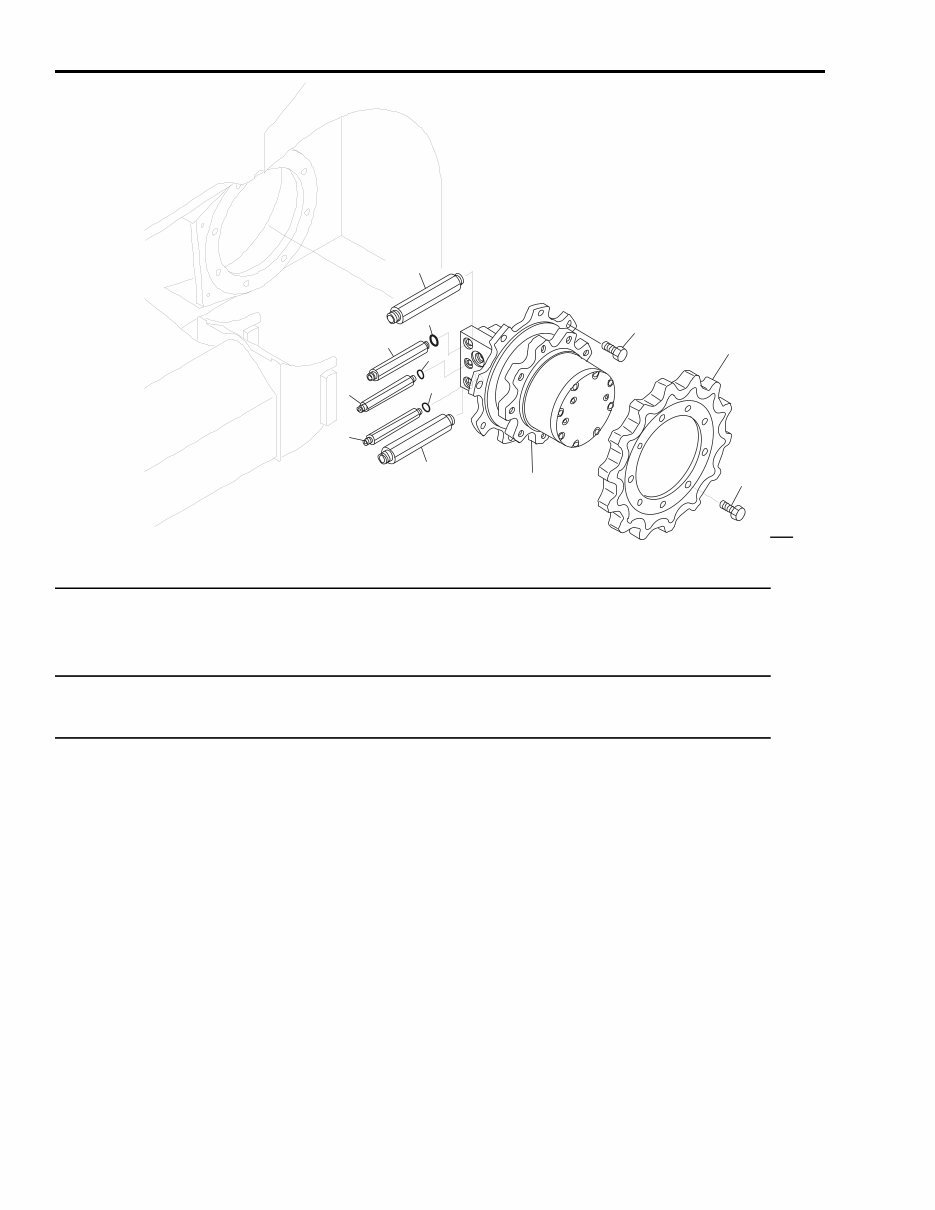

5 917294/CP0309 PRINTED IN USA U1A020 10 7 7 10 3 1 4 8 8 4 11 9 TRAVEL DEVICE Ref. Part No. No. Description Quantity 1 180917A SPROCKET 2 3 196106 MOTOR, travel 2 4 185355 BOLT 34 7 180018 ADAPTOR 4 180547 .O-RING 1 8 180015 ADAPTOR 4 9 180017 ADAPTOR 2 10 180540 O-RING 4 11 180542 O-RING 2 A) TO CHECK FOR SPROCKET WEAR, ORDER P/N 190762 - SPROCKET WEAR GAUGE.
