INDICE <EDIZIONE CONSOLIDATA> UTENSILI SPECIALI DI SERVIZIO .................................................................................................................... FA- 2 ASSE ANTERIORE............................................................................................................................................ FA- 3 ASSE ANTERIORE - Servizio sul veicolo ........................................................................................................ FA- 5 ASSE ANTERIORE - Smontaggio.................................................................................................................... FA- 9 ASSE ANTERIORE - Scomposizione .............................................................................................................. FA- 11 ASSE ANTERIORE – Ispezione e registro ...................................................................................................... FA- 14 ASSE ANTERIORE - Ricomposizione.............................................................................................................. FA- 15 ASSE ANTERIORE - Montaggio ...................................................................................................................... FA- 21 SOSPENSIONE ANTERIORE .......................................................................................................................... FA- 23 SOSPENSIONE ANTERIORE - Ammortizzatori .............................................................................................. FA- 24 SOSPENSIONE ANTERIORE - Balestre .......................................................................................................... FA- 26 SOSPENSIONE ANTERIORE - Barra stabilizzatrice ...................................................................................... FA- 27 CARATTERISTICHE E DATI TECNICI .............................................................................................................. FA- 29 <SUPPLEMENTO - I> UTENSILI SPECIALI DI SERVIZIO ................................................................................................................FA-1003 ASSE ANTERIORE ........................................................................................................................................FA-1004 ASSE ANTERIORE - Servizio sul veicolo ....................................................................................................FA-1007 ASSE ANTERIORE - Ricomposizione ..........................................................................................................FA-1010 ASSE ANTERIORE - Montaggio ..................................................................................................................FA-1013 SOSPENSIONE ANTERIORE ........................................................................................................................FA-1014 SOSPENSIONE ANTERIORE - Ammortizzatori ..........................................................................................FA-1016 SOSPENSIONE ANTERIORE - Balestre ........................................................................................................FA-1017 SOSPENSIONE ANTERIORE - Barra stabilizzatrice ....................................................................................FA-1018 CARATTERISTICHE E DATI TECNICI ............................................................................................................FA-1020 ASSE E SOSPENSIONE ANTERIORE SEZIONE FA FA

INDICE UTENSILI SPECIALI DI SERVIZIO .............................................................................................................. FA- 1003 ASSE ANTERIORE ...................................................................................................................................... FA- 1004 ASSE ANTERIORE - Servizio sul veicolo .................................................................................................. FA- 1007 ASSE ANTERIORE - Ricomposizione ........................................................................................................ FA- 1010 ASSE ANTERIORE - Montaggio ................................................................................................................ FA- 1013 SOSPENSIONE ANTERIORE ...................................................................................................................... FA- 1014 SOSPENSIONE ANTERIORE - Ammortizzatori ........................................................................................ FA- 1016 SOSPENSIONE ANTERIORE - Balestre ...................................................................................................... FA- 1017 SOSPENSIONE ANTERIORE - Barra stabilizzatrice .................................................................................. FA- 1018 CARATTERISTICHE E DATI TECNICI .......................................................................................................... FA- 1020 ASSE E SOSPENSIONE ANTERIORE SEZIONE FA FA <SUPPLEMENTO - I> FA-1001

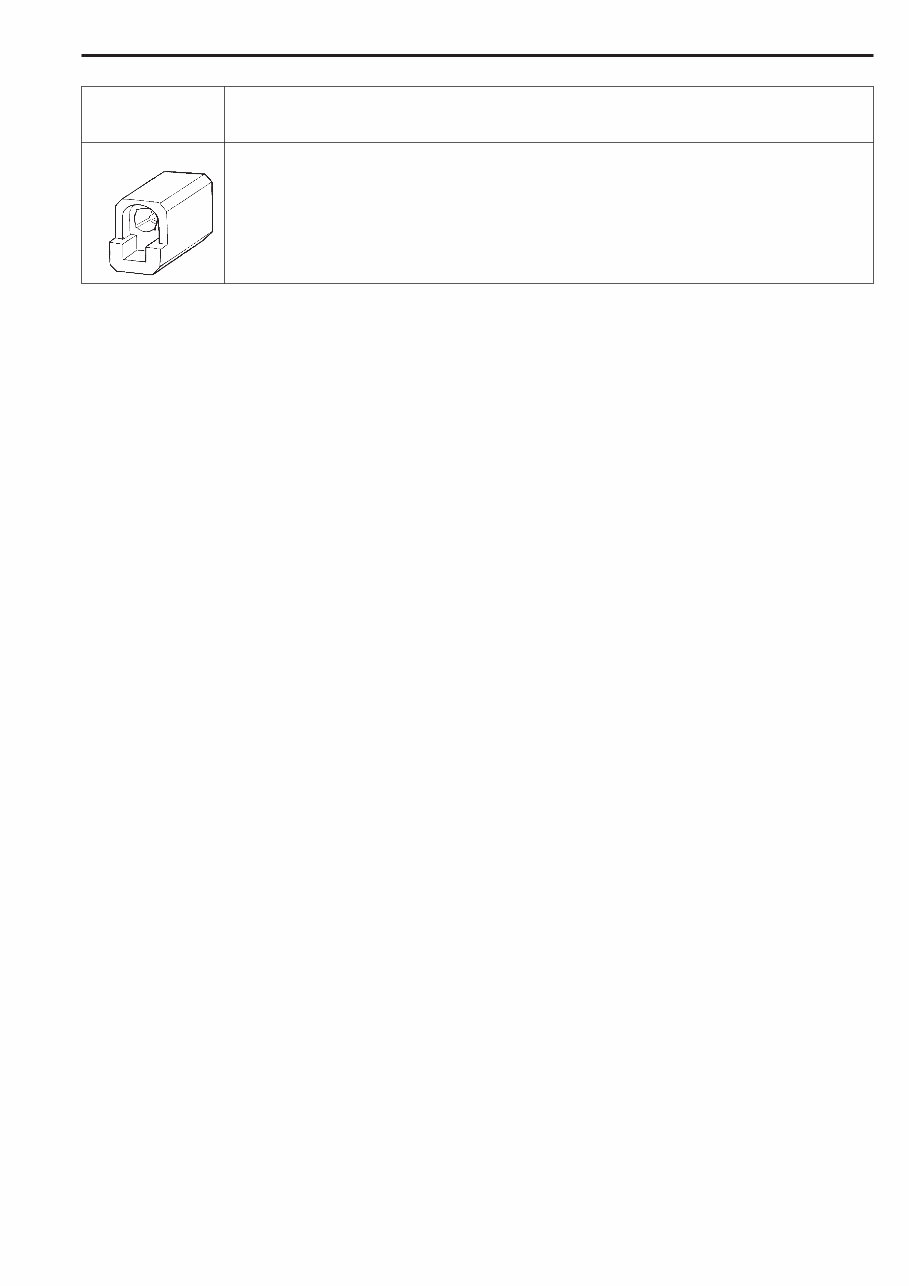

FA-1003 UTENSILI SPECIALI DI SERVIZIO Registro dei cuscinetti della ruota anteriori Nº RIFERIMENTO DENOMINAZIONE NI-144

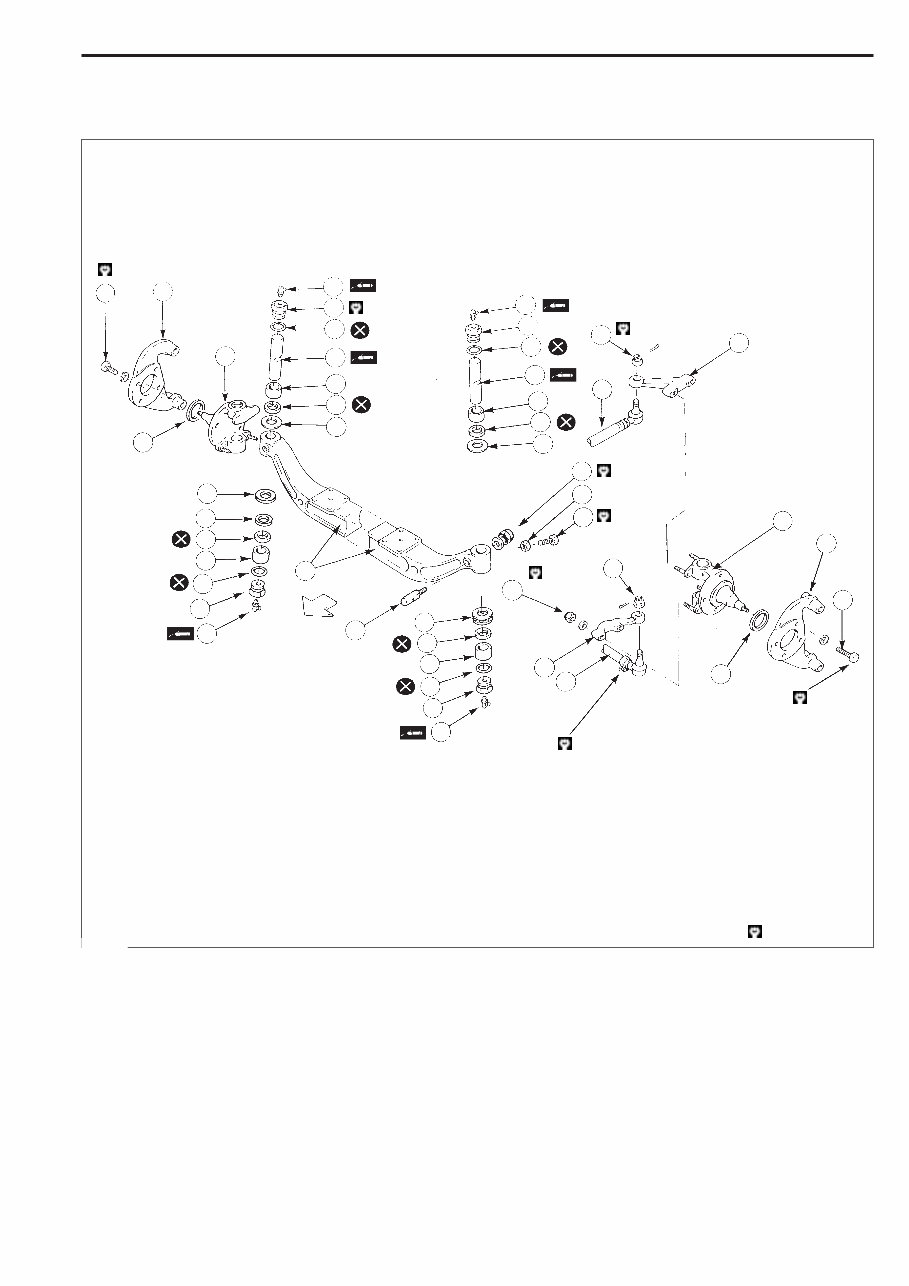

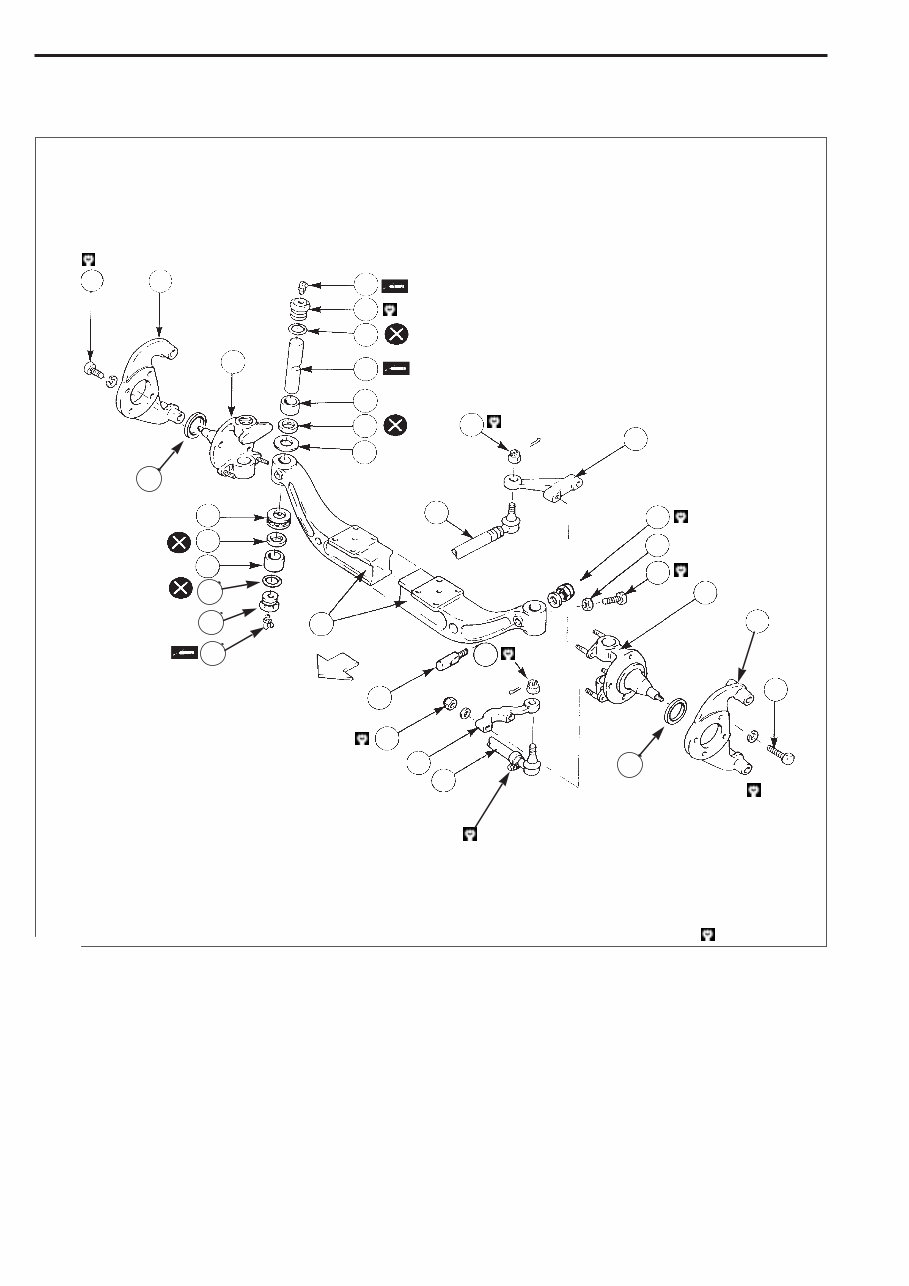

FA-1004 ASSE ANTERIORE COMPONENTI 18. Fissaggio perno a snodo dello sterzo 19. Braccetto di accoppiamento 20. Barra trasversale 21. Fissaggio perno a snodo di accoppiamento 22. Fissaggio braccetti 23. Supporto pinze del freno 24. Fissaggio supporti pinze 25. Anello di fermo dell’anello di tenuta 1. Ingrassatore 2. Tappo a vite 3. Anello torico del tappo 4. Perno del fuso a snodo 5. Boccola 6. Anello di tenuta grasso 7. Fuso a snodo destro 8. Rondella di regolazione 9. Cuscinetto assiale 10. Asse anteriore 11. Perno fissaggio perno fuso (perno-cuneo) 12. Fissaggio perno 13. Vite arresto giro ruote 14. Controdado 15. Fuso a snodo sinistro 16. Braccetto dello sterzo 17. Tirante dello sterzo Viste esplose MODELLO ED-1750 (Con cuscinetto assiale su entrambi i lati) * Applicare “LOCTITE 270” sulla zona filettata delle viti. 0160FA Nm (kgm; lb-piede) 90 (9,2; 66,4) 78 (8; 57,5) 200 (20,4; 147,5) 80 (8,2; 59) 54 (5,5; 39,8) 24 (2,4; 17,7) 80 (8,2; 59) 78 (8; 57,5) * * 49 (5; 36,1) 24 23 7 9 6 5 10 21 11 22 19 20 24 23 15 16 18 17 8 3 2 1 4 5 6 13 14 12 25 3 2 1 25

FA-1005 ASSE ANTERIORE COMPONENTI 20. Braccetto di accoppiamento 21. Barra trasversale 22. Fissaggio perno a snodo di accoppiamento 23. Fissaggio braccetti 24. Supporto pinze del freno 25. Fissaggio supporti pinze 26. Anello di fermo dell’anello di tenuta 27. Cuscinetto assiale 1. Ingrassatore 2. Tappo a vite 3. Anello torico del tappo 4. Perno del fuso a snodo 5. Boccola 6. Anello di tenuta grasso 7. Fuso a snodo destro 8. Rondella di regolazione 9. Boccola 10. Rosetta 11. Asse anteriore 12. Perno fissaggio perno fuso (perno-cuneo) 13. Fissaggio perno 14. Vite arresto giro ruote 15. Controdado 16. Fuso a snodo sinistro 17. Braccetto dello sterzo 18. Tirante dello sterzo 19. Fissaggio perno a snodo dello sterzo Viste esplose (Cont.) MODELO ED-1750 (Con cuscinetto assiale sul lato sinistro) * Applicare “LOCTITE 270” sulla zona filettata delle viti. 0165FA Nm (kgm; lb-piede) 90 (9,2; 66,4) 78 (8; 57,5) 200 (20,4; 147,5) 80 (8,2; 59) 54 (5,5; 39,8) 24 (2,4; 17,7) 78 (8; 57,5) * * 49 (5; 36,1) 17 19 1 2 3 4 5 6 8 18 13 15 14 22 23 26 20 21 16 24 25 12 11 5 3 2 1 6 10 9 8 6 5 4 3 2 1 7 26 25 24 27 6 5 3 2 1

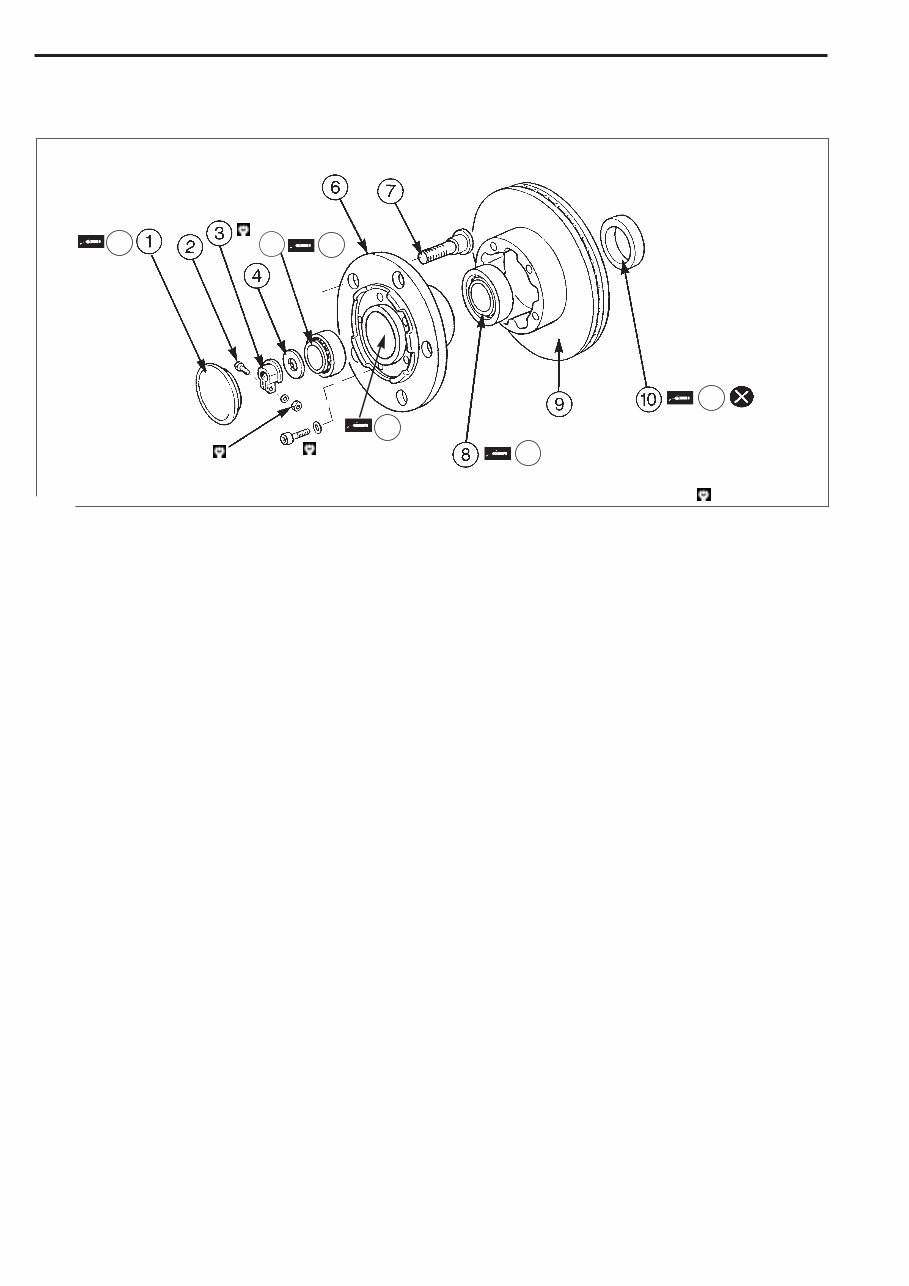

Viste esplose (Cont.) GRUPPO DEL MOZZO E DEL DISCO DEI FRENI ASSE ANTERIORE FA-1006 COMPONENTI 7. Bullone della ruota 8. Cuscinetto interno 9. Disco del freno 10. Anello di tenuta 1. Coprimozzo 2. Vite di bloccaggio 3. Dado del fuso a snodo 4. Rosetta speciale 5. Cuscinetto esterno 6. Mozzo * Per il serraggio di questo dado, consultare il paragrafo “RICOMPOSIZIONE” della sezione “FA” del Manuale d’Officina del modello CABSTAR.E (N.° di Pubblicazione: SM8I-0TL0E0S). NOTE: • Riempire di grasso tutto il volume dei cuscinetti (5) e (8), nonché l’interno del mozzo (6) e del coprimozzo (1). • Ingrassare il labbro della guarnizione di tenuta (10). • Applicare sigillante Rif. 18000121-0 alla superficie del coprimozzo (1) che è a contatto col mozzo (6). 0137FA Nm (kgm; lb-piede) 10 (1; 7,4) 105 (10,7; 77,4) * 5 E E E E E

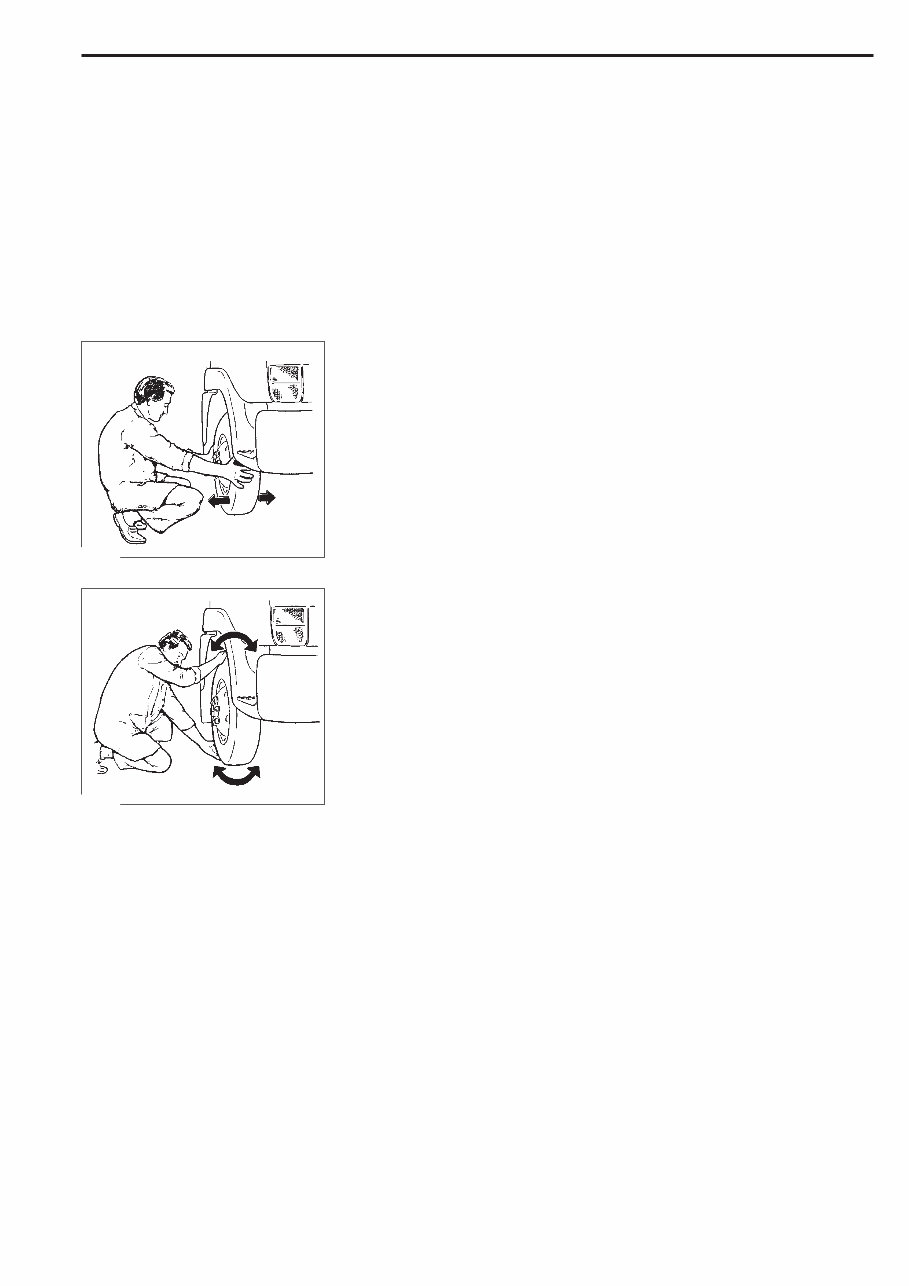

ASSE ANTERIORE - Servizio sul veicolo FA-1007 Componenti dell’Asse e della Sospensione Anteriore • Sostituire i dadi autobloccanti tutte le volte che si smontano. • Si dovrà smontare l’asse anteriore solo se questo si è rotto, stortato, incrinato o usurato in una misura tale da renderne necessaria la riparazione o la sostituzione. • Procedere ai controlli secondo quanto indicato nella “GUIDA ALLA MANUTENZIONE PERIODICA” della Sezione MA ed in funzione delle seguenti indicazioni. 1. Mettere dei cunei sotto le ruote posteriori dell’unità in modo da bloccarla. 2. Con un martinetto idraulico, sollevare la parte anteriore dell’unità e collocare dei cavalletti sotto l’asse anteriore per assicurarla. VERIFICA DEL CUSCINETTO DELLA RUOTA Procedere come indicato. 1. Prendere la ruota dalla parte destra e sinistra del pneumatico e spostarla ver- so l’esterno e l’interno per controllare il gioco del cuscinetto della ruota. Se si rileva un’oscillazione esagerata, consultare il paragrafo “ASSE ANTE- RIORE - Ricomposizione” nella sezione “FA” del Manuale d’Officina del modello CABSTAR.E (N.° di Pubblicazione: SM8I-0TL0E0S). VERIFICA DEL PERNO DEL FUSO A SNODO E DEL FUSO A SNODO Procedere come indicato. 1. Con il volante fermo ed immobilizzato e col pedale del freno premuto a fondo, prendere la ruota sopra e sotto il pneumatico e farla oscillare in senso verticale mentre si osserva il perno del fuso a snodo e il fuso a snodo. Se si rileva gioco nel perno del fuso a snodo bisognerà riparare il fuso a snodo sostituendo le boccole. Consultare “ASSE ANTERIORE - Ricomposizione” nella sezione “FA” del Manuale d’Officina del modello CABSTAR.E (N.° di Pubblicazione: SM8I-0TL0E0S). 2. Verificare l’allineamento delle ruote anteriori (incidenza, inclinazione, diver- genza e convergenza) e la loro sterzata. Consultare “CARATTERISTICHE E DATI TECNICI”. 3. Verificare tutti i componenti dell’asse anteriore, della sospensione e della barra stabilizzatrice. 0168FA 0167FA

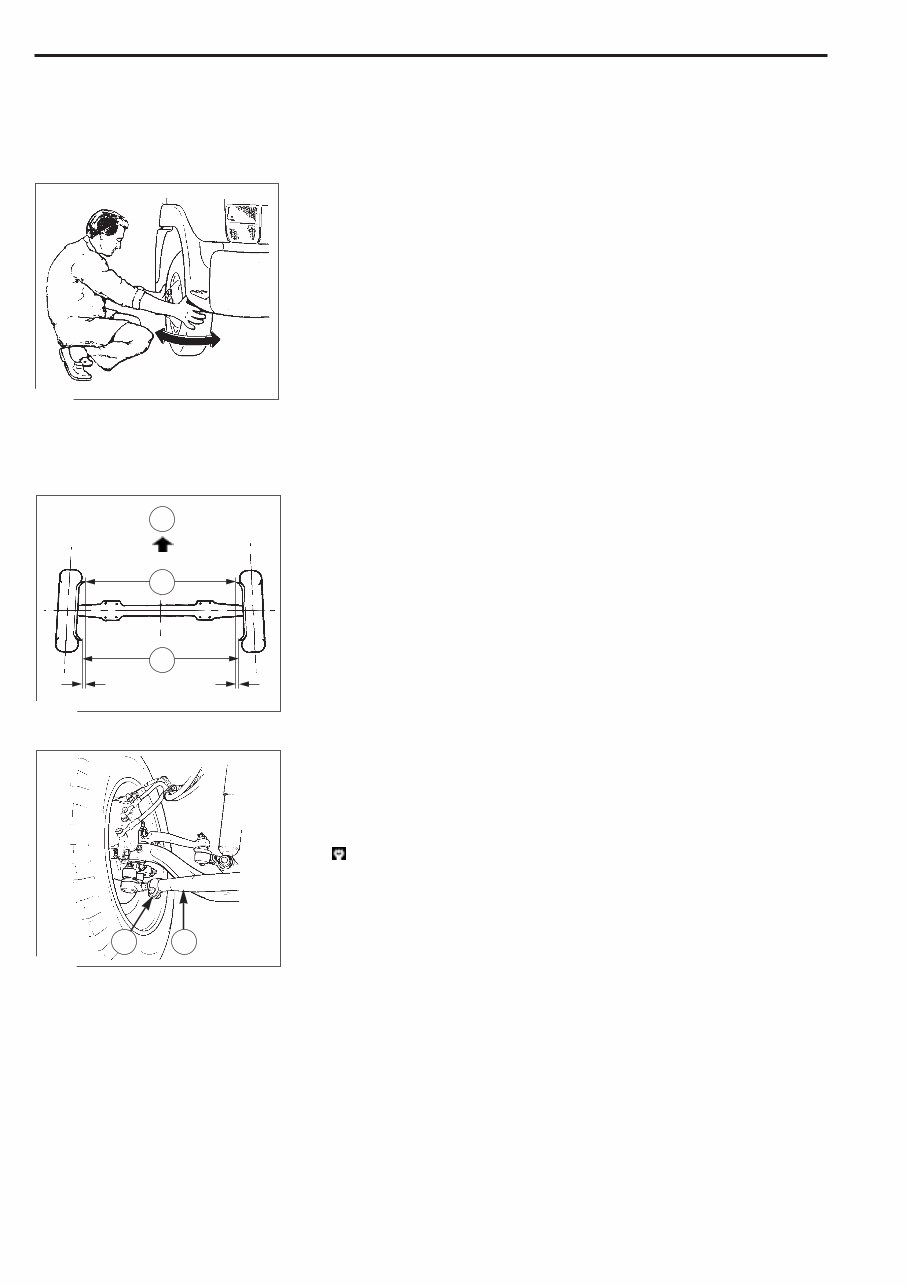

Componenti dell’Asse e della Sospensione Anteriore (Cont.) VERIFICA DEI PERNI A SNODO Procedere come indicato. 1. Con il volante fermo ed immobilizzato e col pedale del freno premuto a fondo, prendere la ruota a destra e a sinistra del pneumatico e farla oscillare in senso orizzontale mentre si osservano i perni a snodo. Se si rileva gioco eccessivo, sostituire il perno a snodo. 2. Ispezionare i perni a snodo ricercando eventuali perdite di grasso o incrina- ture sui parapolvere delle stesse Geometria dello sterzo CONVERGENZA 1. La convergenza è la distanza “A” formata dal prolungamento dei piani mediani delle ruote anteriori secondo il senso di marcia (in avanti) come indi- ca la freccia (1) della figura e il cui valore sarà: (2) - (3) = 0 ± 1 mm (0 ± 0,039 pollici) 2. Per controllare la convergenza bisognerà usare un’attrezzatura di allineamento adatta allo scopo. 3. La regolazione si effettuerà allentando le fascette (4) della barra trasversale (5) per poi avvitarla o svitarla sulle due estremità dei suoi perni a snodo, in base alla mancanza o eccesso di convergenza riscontrati. 4. Regolata la convergenza, riserrare le viti delle fascette alla coppia specificata. Viti fissaggio fascette: 49 Nm (5 kgm; 36,1 lb-piede) NOTE: • L’eccessiva convergenza si nota passando una mano lungo la superficie esterna del pneumatico, che sarà raschiato o smussato con usura a forma di bordo affilato. La mancanza di convergenza produce lo stesso effetto ma nella parte interna del pneumatico. • Se la barra trasversale fosse deformata o storta, non ripararla, ma sostituirla con una nuova. ASSE ANTERIORE - Servizio sul veicolo FA-1008 0114FA 2 3 1 A A 0048ST 4 5 0169FA

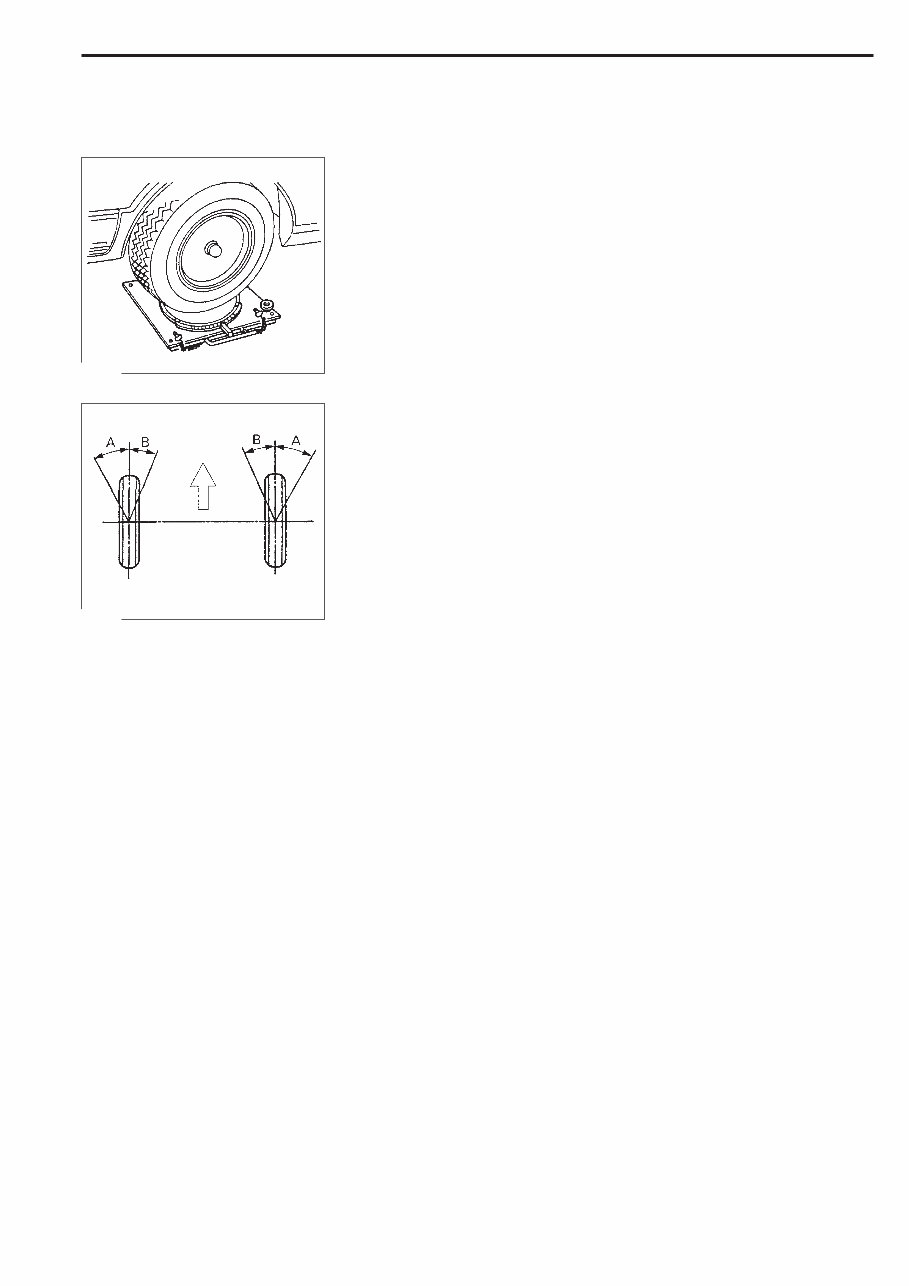

FA-1009 Geometria dello sterzo (Cont.) ANGOLO DI STERZATA 1. Mettere le ruote in posizione di marcia in linea retta e collocarle sull’apparec- chio di misura dell’angolo di sterzata. 2. Collocare a 0 la scala del misuratore dell’angolo. 3. Girare fino in fondo il volante in entrambe le direzioni, destra e sinistra, e misurare l’angolo di sterzata. • Consultare CARATTERISTICHE E DATI TECNICI per conoscere i valori corretti di quest’angolo. A: Angolo interno B: Angolo esterno ASSE ANTERIORE - Servizio sul veicolo 0146FA 0147FA

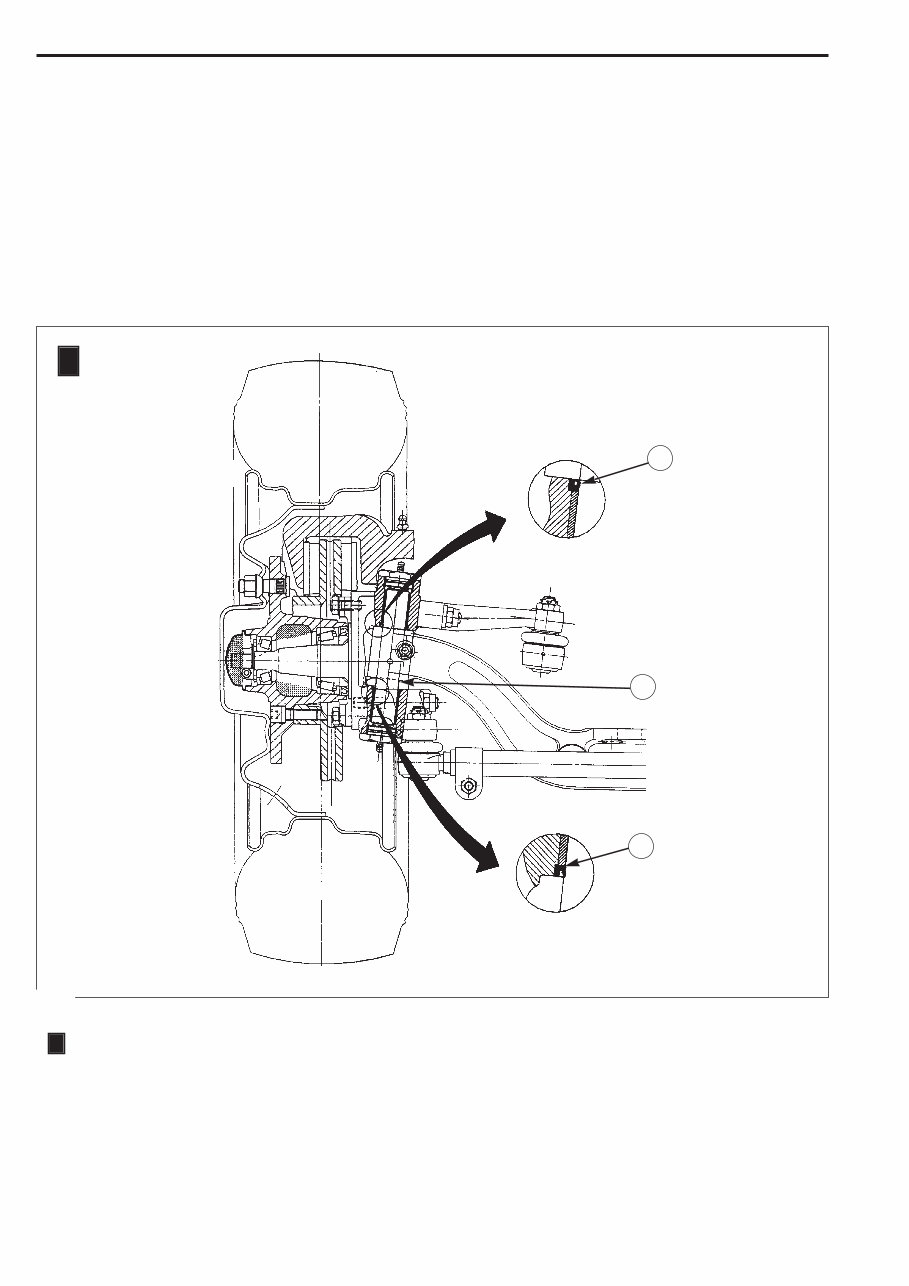

FA-1010 ASSE ANTERIORE - Ricomposizione Fuso a snodo Per conoscere la procedura utilizzata per la ricomposizione del fuso a snodo, consultare questo stesso capitolo alla sezione “FA” del Manuale d’Officina del modello “CABSTAR.E” (N.° di Pubblicazione: SM8I-0TL0E0S), tenendo conto dei punti seguenti: a) Montare le guarnizioni di tenuta grasso (1) del perno del fuso a snodo come indicato nell’illustrazione. NOTA: – Ingrassare i labbri delle guarnizioni di tenuta. – Un montaggio scorretto di tali guarnizioni di tenuta non permette l’ingrassaggio del cuscinetto assiale del fuso a snodo, riducendone così la vita utile. 0158FA 2 1 1 A A • Ruota destra e ruota sinistra dei modelli equipaggiati con cuscinetto assiale su entrambi i lati. • Ruota destra dei modelli equipaggiati con cuscinetto assiale sul lato sinistro.
