INDICE DE LOCALIZACION DE GRUPOS IN Introducción 0 Lubricación y mantenimiento 2 Suspensión 3 Diferencial y sistema de transmisión 5 Frenos 5a Frenos 6 Embrague 6a Embrague 7 Sistema de refrigeración 7a Sistema de refrigeración 8A Sistemas de audio 8Aa Sistemas de audio 8B Sistemas de timbre y zumbador 8E Módulos de control electrónico 8Ea Módulos de control electrónico 8F Sistemas del motor 8Fa Sistemas del motor 8G Sistemas térmicos 8H Sistema de claxon 8I Control del encendido 8Ia Control del encendido 8J Grupo de instrumentos 8L Luces 8M Sistemas de mensaje 8N Sistemas eléctricos 8Na Sistemas eléctricos 8O Sistemas de sujeción 8P Sistema de control de velocidad del vehículo 8Q Sistema de seguridad antirrobo del vehículo 8R Sistemas de limpiaparabrisas y lavaparabrisas 8Wa Diagramas de cableado 9 Motor 9a Motor 11 Sistema de escape 11a Sistema de escape 13 Bastidor y parachoques 14 Sistema de combustible 14a Sistema de combustible 19 Dirección 19a Dirección 21 Caja de transferencia y caja de cambios 22 Ruedas y neumáticos 23 Carrocería 24 Calefacción y aire acondicionado 24a Calefacción y aire acondicionado 25 Control de emisiones 25a Control de emisiones Comentarios

INTRODUCCION INDICE pa ´ gina pa ´ gina IDENTIFICACION DE DISPOSITIVOS DE FIJACION DESCRIPCION .......................... 1 USO DE DISPOSITIVOS DE FIJACION DESCRIPCION DESCRIPCION - USO DE LOS DISPOSITIVOS DE FIJACION ............. 4 DESCRIPCION - REPARACION DE ORIFICIOS ROSCADOS ................. 4 REPARACION DE ORIFICIOS ROSCADOS DESCRIPCION .......................... 4 SIMBOLOS INTERNACIONALES DESCRIPCION .......................... 4 SISTEMA METRICO DESCRIPCION - SISTEMA METRICO ......... 6 REFERENCIAS DE TORSION DESCRIPCION .......................... 8 ETIQUETA DE INFORMACION DE CONTROL DE EMISIONES DEL VEHICULO (VECI) DESCRIPCION .......................... 9 NUMERO DE IDENTIFICACION DEL VEHICULO DESCRIPCION .......................... 9 ETIQUETA DE CERTIFICADO DE SEGURIDAD DEL VEHICULO DESCRIPCION ......................... 10 IDENTIFICACION DE DISPOSITIVOS DE FIJACION DESCRIPCION Los grados de resistencia de un perno SAE varían entre el grado 2 y el grado 8. Cuanto más alto sea el número de grado, mayor será la resistencia del perno. Las líneas marcadas en la parte superior de la cabeza de un perno determinan su identificación. El grado de resistencia real de un perno corresponde al número de líneas más 2. Las resistencias de perno métricas más comúnmente utilizadas son 9,8 y 10,9. El número de identificación de clase de resistencia métrica está impreso en la cabeza del perno. Cuanto más alto sea el número de clase, mayor será la resistencia del perno. Algunas tuercas métricas tienen grabadas una clase de resistencia de un solo dígito en la cara de la tuerca. Consulte los cuadros de Identi- ficación de dispositivos de fijación y Resistencia de dispositivos de fijación (Fig. 1) y (Fig. 2). KJ INTRODUCCION 1

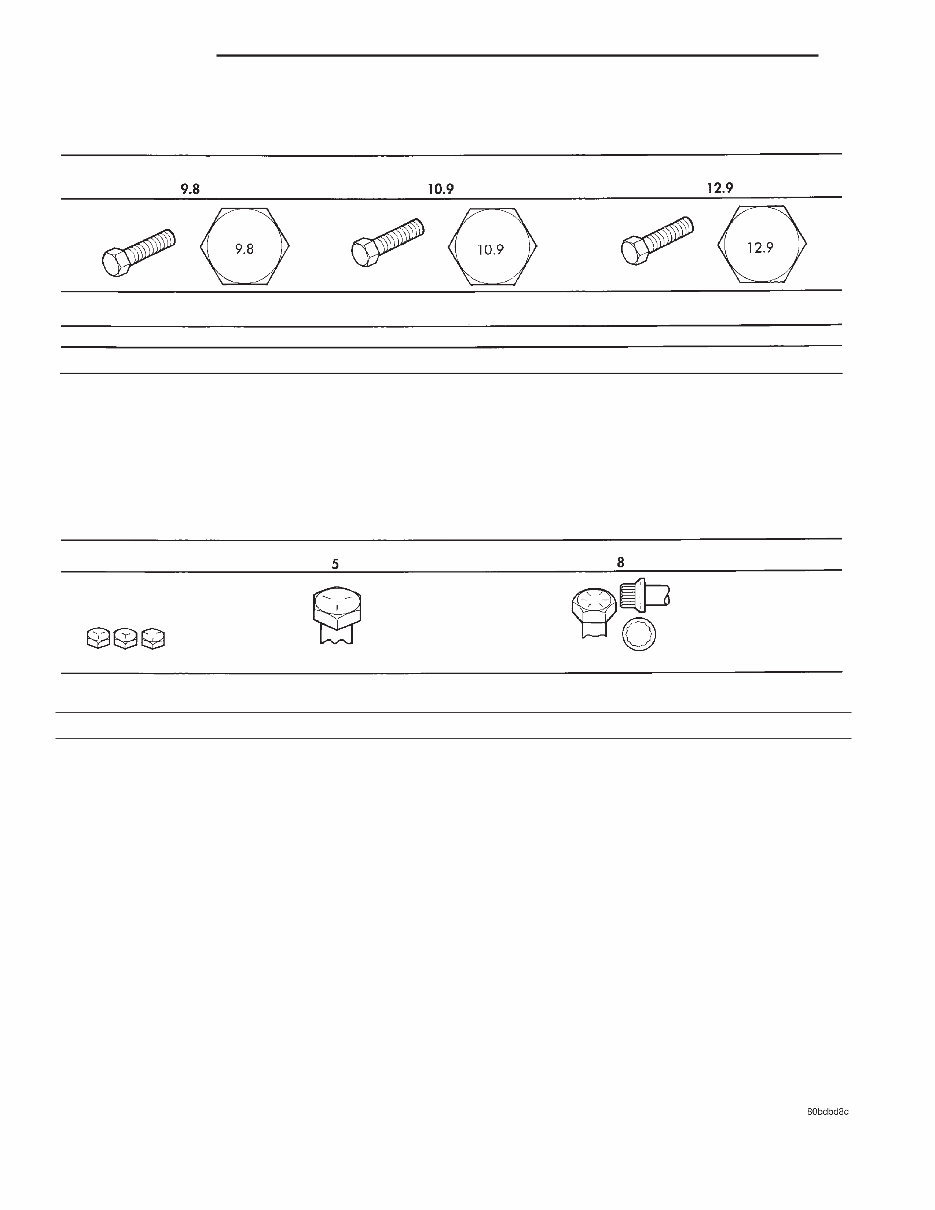

Fig. 1 IDENTIFICACION DE DISPOSITIVOS DE FIJACION Marcas del perno y torsión — métrico Clase de acero comercial Marcas de cabeza de perno Marcas del perno y valores de torsión — según uso en EE.UU. Número de grado SAE Marcas de cabeza de perno Estas son todas de 3 líneas grado 5 SAE Torsión de perno — perno de grado 5 Torsión de perno — perno de grado 8 Tamaño del cuerpo Torsión Torsión Torsión Diámetro Hierro fundido Aluminio Hierro fundido Aluminio Hierro fundido Aluminio mm N·m lbs. pie N·m lbs. pie N·m lbs. pie N·m lbs. pie N·m lbs. pie N·m lbs. pie 6 9 5 7 4 14 9 11 7 14 9 11 7 7 14 9 11 7 18 14 14 11 23 18 18 14 8 25 18 18 14 32 23 25 18 36 27 28 21 10 40 30 30 25 60 45 45 35 70 50 55 40 12 70 55 55 40 105 75 80 60 125 95 100 75 14 115 85 90 65 160 120 125 95 195 145 150 110 16 180 130 140 100 240 175 190 135 290 210 220 165 18 230 170 180 135 320 240 250 185 400 290 310 230 Tamaño del cuerpo Hierro fundido Aluminio Hierro fundido Aluminio N·m lbs. pie N·m lbs. pie N·m lbs. pie N·m lbs. pie 1/4-20 9 7 8 6 15 11 12 9 -28 12 9 9 7 18 13 14 10 5/16-18 20 15 16 12 30 22 24 18 -24 23 17 19 14 33 24 25 19 3/8-16 40 30 25 20 55 40 40 30 -24 40 30 35 25 60 45 45 35 7/16-14 60 45 45 35 90 65 65 50 -20 65 50 55 40 95 70 75 55 1/2-13 95 70 75 55 130 95 100 75 -20 100 75 80 60 150 110 120 90 9/16-12 135 100 110 80 190 140 150 110 -18 150 110 115 85 210 155 170 125 5/8-11 180 135 150 110 255 190 205 150 -18 210 155 160 120 290 215 230 170 3/4-10 325 240 255 190 460 340 365 270 -16 365 270 285 210 515 380 410 300 7/8-9 490 360 380 280 745 550 600 440 -14 530 390 420 310 825 610 660 490 1-8 720 530 570 420 1100 820 890 660 -14 800 590 650 480 1200 890 960 710 2 INTRODUCCION KJ IDENTIFICACION DE DISPOSITIVOS DE FIJACION (Continuacio ´ n)

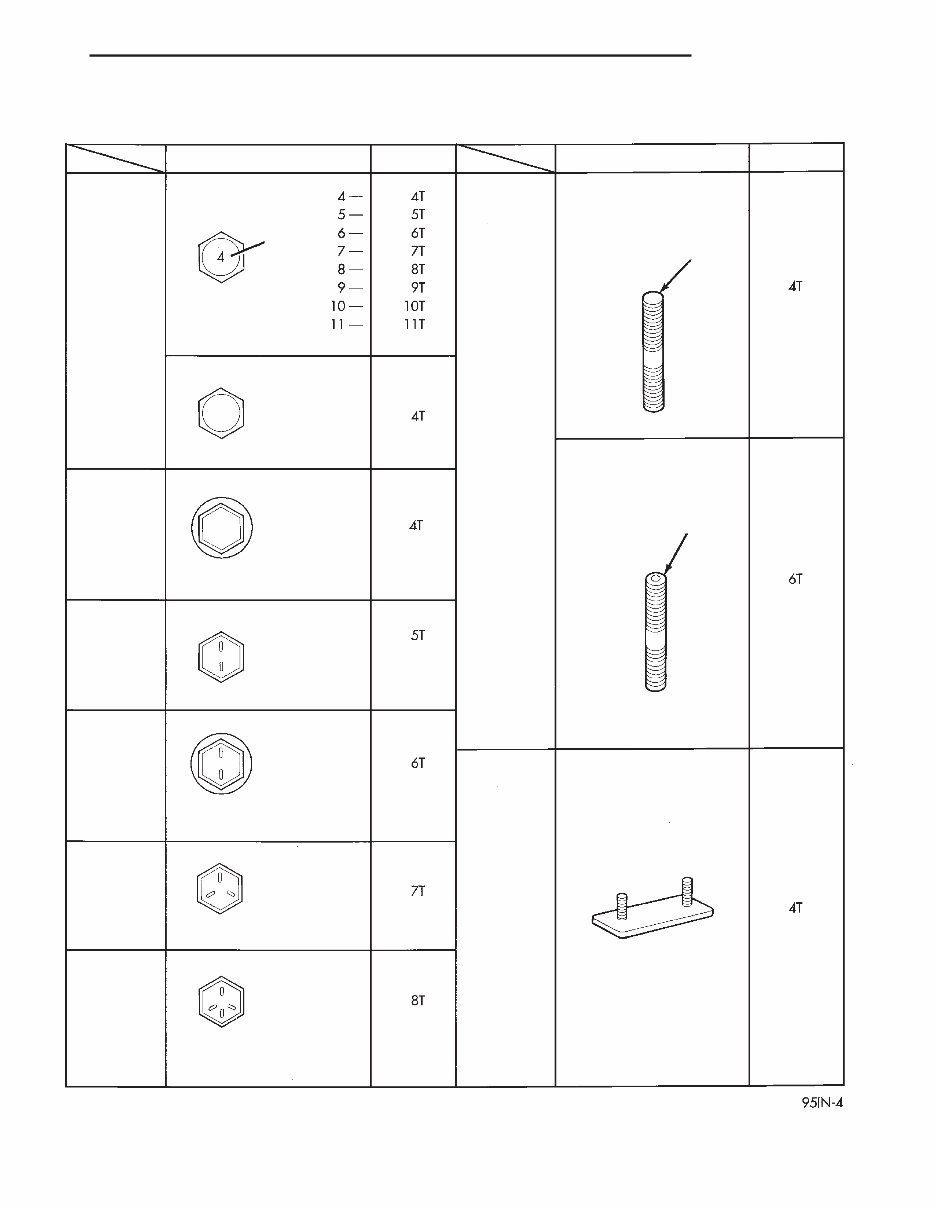

Fig. 2 RESISTENCIA DEL DISPOSITIVO DE FIJACION COMO DETERMINAR LA RESISTENCIA DEL PERNO Marca Clase Marca Clase Perno de cabeza hexagonal Número de cabeza de perno Perno espárrago Sin marca Sin marca Perno hexagonal con reborde Perno hexagonal con arandela Sin marca Ranurado Perno de cabeza hexagonal Dos líneas en relieve Perno hexagonal con reborde Perno hexagonal con arandela Dos líneas en relieve Perno soldado Perno de cabeza hexagonal Tres líneas en relieve Perno de cabeza hexagonal Cuatro líneas en relieve KJ INTRODUCCION 3 IDENTIFICACION DE DISPOSITIVOS DE FIJACION (Continuacio ´ n)

USO DE DISPOSITIVOS DE FIJACION DESCRIPCION DESCRIPCION - USO DE LOS DISPOSITIVOS DE FIJACION ADVERTENCIA: EL USO DE DISPOSITIVOS DE FIJACION INCORRECTOS PODRIA OCASIONAR DAÑOS EN LOS COMPONENTES O LESIONES PER- SONALES. En este manual de servicio, las figuras gráficas, las especificaciones y las referencias de torsión se identi- fican en formato SAE y en el sistema métrico. Durante cualquier procedimiento de mantenimiento o reparación, es importante recuperar los dispositivos de fijación (tuercas, pernos, etc.) para su posterior reinstalación. Si el dispositivo de fijación no puede recuperarse, deberá usarse un dispositivo de fijación con una especificación equivalente. DESCRIPCION - REPARACION DE ORIFICIOS ROSCADOS La mayor parte de los orificios roscados deteriorados pueden repararse empleando un Helicoilt. Para los procedimientos de reparación y aplicación siga las recomendaciones del fabricante del vehículo o de Helicoilt. REPARACION DE ORIFICIOS ROSCADOS DESCRIPCION La mayor parte de los orificios roscados deteriorados pueden repararse empleando un Helicoilt. Para los procedimientos de reparación y aplicación siga las recomendaciones del fabricante del vehículo o de Helicoilt. SIMBOLOS INTERNACIONALES DESCRIPCION Los símbolos gráficos que se ilustran en el siguiente cuadro de Símbolos internacionales de control y visualización (Fig. 3) se utilizan para identifi- car diversos controles de instrumentos. Los símbolos corresponden a los controles y visualizaciones situa- dos en el tablero de instrumentos 4 INTRODUCCION KJ

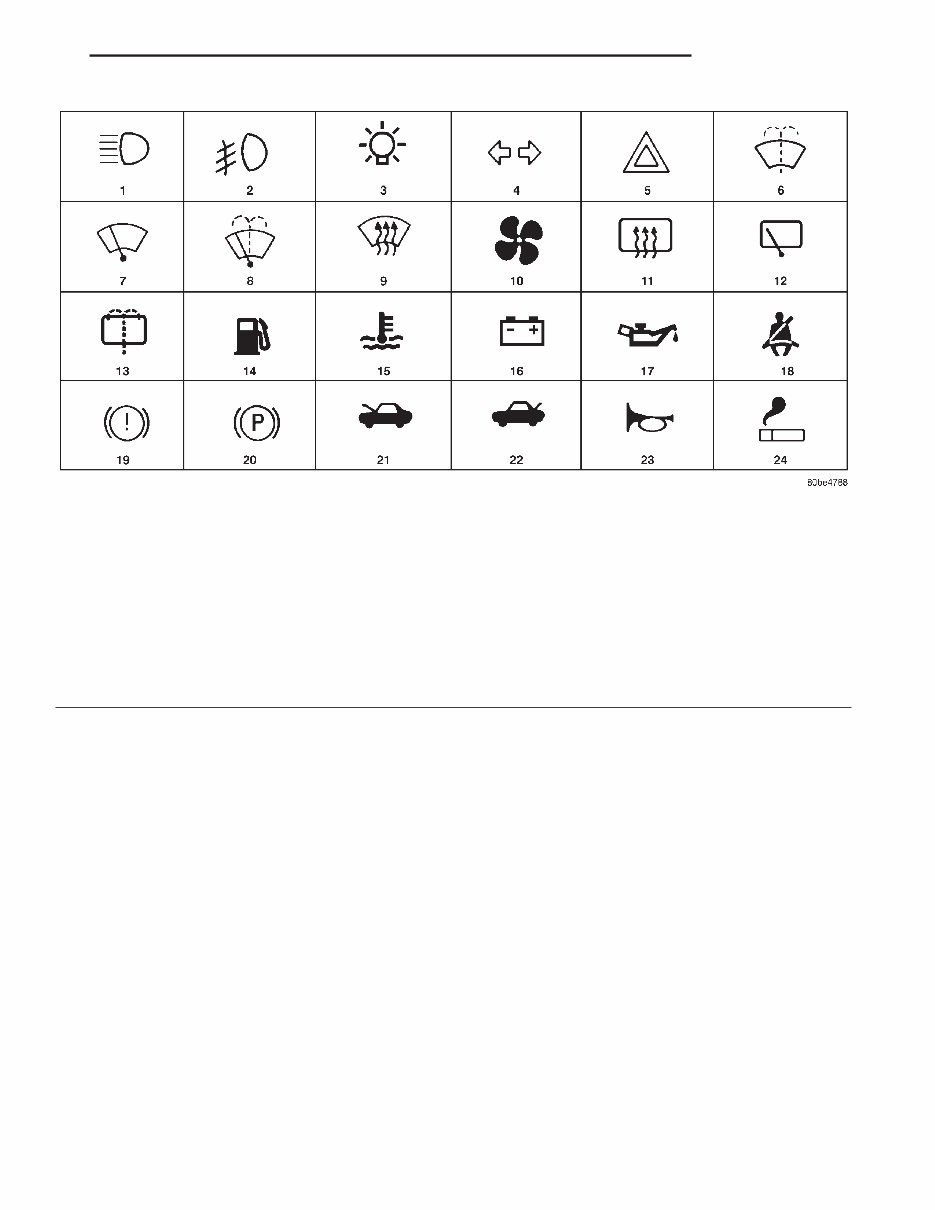

Fig. 3 SIMBOLOS INTERNACIONALES 1 Luz de carretera 13 Lavador de luneta trasera 2 Faros antiniebla 14 Combustible 3 Faros, luces de estacionamiento, luces del tablero 15 Temperatura de refrigerante del motor 4 Señal de giro 16 Estado de carga de la batería 5 Destellador de emergencia 17 Aceite del motor 6 Lavaparabrisas 18 Cinturón de seguridad 7 Limpiaparabrisas 19 Fallo de frenos 8 Limpiaparabrisas y lavaparabrisas 20 Freno de estacionamiento 9 Desempañado y descongelación del parabrisas 21 Capó delantero 10 Ventilador de ventilación 22 Maletero (tapa del maletero) 11 Desempañador de luneta trasera 23 Claxon 12 Limpiador de luneta trasera 24 Encendedor KJ INTRODUCCION 5 SIMBOLOS INTERNACIONALES (Continuacio ´ n)

SISTEMA METRICO DESCRIPCION - SISTEMA METRICO El sistema métrico se basa en cantidades de: unidades, decenas, centenas, miles y millones. El siguiente cuadro le resultará útil para convertir unidades métricas en unidades equivalentes de los sistemas de medida inglés y SAE, o viceversa. FORMULAS DE CONVERSION Y VALORES EQUIVALENTES MULTIPLIQUE POR PARA OBTENER MULTIPLIQUE POR PARA OBTENER lbs. pulg. x 0,11298 = Newton-Metros (N·m) N·m x 8,851 = lbs. pulg. lbs. pie x 1,3558 = Newton-Metros (N·m) N·m x 0,7376 = lbs. pie Pulgadas Hg (60° F) x 3,377 = Kilopascales (kPa) kPa x 0,2961 = Pulgadas Hg psi x 6,895 = Kilopascales (kPa) kPa x 0,145 = psi Pulgadas x 25,4 = Milímetros (mm) mm x 0,03937 = Pulgadas Pies x 0,3048 = Metros (m) m x 3,281 = Pies Yardas x 0,9144 = Metros m x 1,0936 = Yardas mph x 1,6093 = Kilometros por hora (km/h) km/h x 0,6214 = mph Pies por Segundo x 0,3048 = Metros por Segundo (M/S) M/S x 3,281 = Pies por Segundo mph x 0,4470 = Metros por Segundo (M/S) M/S x 2,237 = mph Kilómetros por Hora (km/h) x 0,27778 = Metros por Segundo (M/S) M/S x 3,600 Kilómetros por Hora (km/h) EQUIVALENCIAS COMUNES DEL SISTEMA METRICO 1 pulgada = 25 milímetros 1 pulgada cúbica = 16 centímetros cúbicos 1 pie = 0,3 metros 1 pie cúbico = 0,03 metros cúbico 1 yarda = 0,9 metros 1 yarda cúbica= 0,8 metros cúbicos 1 milla = 1,6 kilómetros Consulte el Cuadro de conversión del sistema métrico para convertir los valores de torsión enume- rados en Newton-metros (N·m). También, use el cuadro para convertir entre milímetros (mm) y pulgadas (pulg.). 6 INTRODUCCION KJ

CUADRO DE CONVERSION DEL SISTEMA METRICO lbs. pulg. a N·m N·m a lbs. pulg. lbs. pulg. N·m lbs. pulg. N·m lbs. pulg. N·m lbs. pulg. N·m lbs. pulg. N·m N·m lbs. pulg. N·m lbs. pulg. N·m lbs. pulg. N·m lbs. pulg. N·m lbs. pulg. 2 0,2260 42 4,7453 82 9,2646 122 13,7839 162 18,3032 0,2 1,7702 4,2 37,1747 8,2 72,5792 12,2 107,9837 16,2 143,3882 4 0,4519 44 4,9713 84 9,4906 124 14,0099 164 18,5292 0,4 3,5404 4,4 38,9449 8,4 74,3494 12,4 109,7539 16,4 145,1584 6 0,6779 46 5,1972 86 9,7165 126 14,2359 166 18,7552 0,6 5,3107 4,6 40,7152 8,6 76,1197 12,6 111,5242 16,6 146,9287 8 0,9039 48 5,4232 88 9,9425 128 14,4618 168 18,9811 0,8 7,0809 4,8 42,4854 8,8 77,8899 12,8 113,2944 16,8 148,6989 10 1,1298 50 5,6492 90 10,.1685 130 14,6878 170 19,2071 1 8,8511 5 44,2556 9 79,6601 13 115,0646 17 150,4691 12 1,3558 52 5,8751 92 10,3944 132 14,9138 172 19,4331 1,2 10,6213 5,2 46,0258 9,2 81,4303 13,2 116,8348 17,2 152,2393 14 1,5818 54 6,1011 94 10,6204 134 15,1397 174 19,6590 1,4 12,3916 5,4 47,7961 9,4 83,2006 13,4 118,6051 17,4 154,0096 16 1,8077 56 6,3270 96 10,8464 136 15,3657 176 19,8850 1,6 14,1618 5,6 49,5663 9,6 84,9708 13,6 120,3753 17,6 155,7798 18 2,0337 58 6,5530 98 11,0723 138 15,5917 178 20,1110 1,8 15,9320 5,8 51,3365 9,8 86,7410 13,8 122,1455 17,8 157,5500 20 2,2597 60 6,7790 100 11,2983 140 15,8176 180 20,3369 2 17,7022 6 53,1067 10 88,5112 14 123,9157 18 159,3202 22 2,4856 62 7,0049 102 11,5243 142 16,0436 182 20,5629 2,2 19,4725 6,2 54,8770 10,2 90,2815 14,2 125,6860 18,5 163,7458 24 2,7116 64 7,2309 104 11,7502 144 16,2696 184 20,7889 2,4 21,2427 6,4 56,6472 10,4 92,0517 14,4 127,4562 19 168,1714 26 2,9376 66 7,4569 106 11,9762 146 16,4955 186 21,0148 2,6 23,0129 6,6 58,4174 10,6 93,8219 14.6 129,2264 19,5 172,5970 28 3,1635 68 7,6828 108 12,2022 148 16,7215 188 21,2408 2,8 24,7831 6,8 60,1876 10,8 95,5921 14,8 130,9966 20 177,0225 30 3,3895 70 7,9088 110 12,4281 150 16,9475 190 21,4668 3 26,5534 7 61,9579 11 97,3624 15 132,7669 20,5 181,4480 32 3,6155 72 8,1348 112 12,6541 152 17,1734 192 21,6927 3,2 28,3236 7,2 63,7281 11,2 99,1326 15,2 134,5371 21 185,8736 34 3,8414 74 8,3607 114 12,8801 154 17,3994 194 21,9187 3,4 30,0938 7,4 65,4983 11,4 100,9028 15,4 136,3073 22 194,7247 36 4,0674 76 8,5867 116 13,1060 156 17,6253 196 22,1447 3,6 31,8640 7,6 67,2685 11,6 102,6730 15,6 138,0775 23 203,5759 38 4,2934 78 8,8127 118 13,3320 158 17,8513 198 22,3706 3,8 33,6342 7,8 69,0388 11,8 104,4433 15,8 139,8478 24 212,4270 40 4,5193 80 9,0386 120 13,5580 160 18,0773 200 22,5966 4 35,4045 8 70,8090 12 106,2135 16 141,6180 25 221,2781 lbs. pie a N·m N·m a lbs. pie lbs. pie N·m lbs. pie N·m lbs. pie N·m lbs. pie N·m lbs. pie N·m N·m lbs. pie N·m lbs. pie N·m lbs. pie N·m lbs. pie N·m lbs. pie 1 1,3558 21 28,4722 41 55,5885 61 82,7049 81 109,8212 1 0,7376 21 15,9888 41 30,2400 61 44,9913 81 59,7425 2 2,7116 22 29,8280 42 56,9444 62 84,0607 82 111,1770 2 1,4751 22 16,2264 42 30,9776 62 45,7289 82 60,4801 3 4,0675 23 31,1838 43 58,3002 63 85,4165 83 112,5328 3 2,2127 23 16,9639 43 31,7152 63 46,4664 83 61,2177 4 5,4233 24 32,5396 44 59,6560 64 86,7723 84 113,8888 4 2,9502 24 17,7015 44 32,4527 64 47,2040 84 61,9552 5 6,7791 25 33,8954 45 61,0118 65 88,1281 85 115,2446 5 3,6878 25 18,4391 45 33,1903 65 47,9415 85 62,6928 6 8,1349 26 35,2513 46 62,3676 66 89,4840 86 116,6004 6 4,4254 26 19,1766 46 33,9279 66 48,6791 86 63,4303 7 9,4907 27 36,6071 47 63,7234 67 90,8398 87 117,9562 7 5,1629 27 19,9142 47 34,6654 67 49,4167 87 64,1679 8 10,8465 28 37,9629 48 65,0793 68 92,1956 88 119,3120 8 5,9005 28 20,6517 48 35,4030 68 50,1542 88 64,9545 9 12,2024 29 39,3187 49 66,4351 69 93,5514 89 120,6678 9 6,6381 29 21,3893 49 36,1405 69 50,8918 89 65,6430 10 13,5582 30 40,6745 50 67,7909 70 94,9073 90 122,0236 10 7,3756 30 22,1269 50 36,8781 70 51,6293 90 66,3806 11 14,9140 31 42,0304 51 69,1467 71 96,2631 91 123,3794 11 8,1132 31 22,8644 51 37,6157 71 52,3669 91 67,1181 12 16,2698 32 43,3862 52 70,5025 72 97,6189 92 124,7352 12 8,8507 32 23,6020 52 38,3532 72 53,1045 92 67,8557 13 17,6256 33 44,7420 53 71,8583 73 98,9747 93 126,0910 13 9,5883 33 24,3395 53 39,0908 73 53,8420 93 68,5933 14 18,9815 34 46,0978 54 73,2142 74 100,3316 94 127,4468 14 10,3259 34 25,0771 54 39,8284 74 54,5720 94 69,3308 15 20,3373 35 47,4536 55 74,5700 75 101,6862 95 128,8026 15 11,0634 35 25,8147 55 40,5659 75 55,3172 95 70,0684 16 21,6931 36 48,8094 56 75,9258 76 103,0422 96 130,1586 16 11,8010 36 26,5522 56 41,3035 76 56,0547 96 70,8060 17 23,0489 37 50,1653 57 77,2816 77 104,3980 97 131,5144 17 12,5386 37 27,2898 57 42,0410 77 56,7923 97 71,5435 18 24,4047 38 51,5211 58 78,6374 78 105,7538 98 132,8702 18 13,2761 38 28,0274 58 42,7786 78 57,5298 98 72,2811 19 25,7605 39 52,8769 59 79,9933 79 107,1196 99 134,2260 19 14,0137 39 28,7649 59 43,5162 79 58,2674 99 73,0187 20 27,1164 40 54,2327 60 81,3491 80 108,4654 100 135,5820 20 14,7512 40 29,5025 60 44,2537 80 59,0050 100 73,7562 pulg. a mm mm a pulg. pulg. mm pulg. mm pulg. mm pulg. mm pulg. mm mm pulg. mm pulg. mm pulg. mm pulg. mm pulg. 0,01 0,254 0,21 5,334 0,41 10,414 0,61 15,494 0,81 20,574 0,01 0,00039 0,21 0,00827 0,41 0,01614 0,61 0,02402 0,81 0,03189 0,02 0,508 0,22 5,588 0,42 10,668 0,62 15,748 0,82 20,828 0,02 0,00079 0,22 0,00866 0,42 0,01654 0,62 0,02441 0,82 0,03228 0,03 0,762 0,23 5,842 0,43 10,922 0,63 16,002 0,83 21,082 0,03 0,00118 0,23 0,00906 0,43 0,01693 0,63 0,02480 0,83 0,03268 0,04 1,016 0,24 6,096 0,44 11,176 0,64 16,256 0,84 21,336 0,04 0,00157 0,24 0,00945 0,44 0,01732 0,64 0,02520 0,84 0,03307 0,05 1,270 0,25 60,350 0,45 11,430 0,65 16,510 0,85 21,590 0,05 0,00197 0,25 0,00984 0,45 0,01772 0,65 0,02559 0,85 0,03346 0,06 1,524 0,26 6,604 0,46 11,684 0,66 16,764 0,86 21,844 0,06 0,00236 0,26 0,01024 0,46 0,01811 0,66 0,02598 0,86 0,03386 0,07 1,778 0,27 6,858 0,47 11,938 0,67 17,018 0,87 22,098 0,07 0,00276 0,27 0,01063 0,47 0,01850 0,67 0,02638 0,87 0,03425 0,08 2,032 0,28 7,112 0,48 12,192 0,68 17,272 0,88 22,352 0,08 0,00315 0,28 0,01102 0,48 0,01890 0,68 0,02677 0,88 0,03465 0,09 2,286 0,29 7,366 0,49 12,446 0,69 17,526 0,89 22,606 0,09 0,00354 0,29 0,01142 0,49 0,01929 0,69 0,02717 0,89 0,03504 0,10 2,540 0,30 7,620 0,50 12,700 0,70 17,780 0,90 22,860 0,10 0,00394 0,30 0,01181 0,50 0,01969 0,70 0,02756 0,90 0,03543 0,11 2,794 0,31 7,874 0,51 12,954 0,71 18,034 0,91 23,114 0,11 0,00433 0,31 0,01220 0,51 0,02008 0,71 0,02795 0,91 0,03583 0,12 3,048 0,32 8,128 0,52 13,208 0,72 18,288 0,92 23,368 0,12 0,00472 0,32 0,01260 0,52 0,02047 0,72 0,02835 0,92 0,03622 0,13 3,302 0,33 8,382 0,53 13,462 0,73 18,542 0,93 23,622 0,13 0,00512 0,33 0,01299 0,53 0,02087 0,73 0,02874 0,93 0,03661 0,14 3,556 0,34 8,636 0,54 13,716 0,74 18,796 0,94 23,876 0,14 0,00551 0,34 0,01339 0,54 0,02126 0,74 0,02913 0,.94 0,03701 0,15 3,810 0,35 8,890 0,55 13,970 0,75 19,050 0,95 24,130 0,15 0,00591 0,35 0,01378 0,55 0,02165 0,75 0,02953 0,95 0,03740 0,16 4,064 0,36 9,144 0,56 14,224 0,76 19,304 0,96 24,384 0,16 0,00630 0,36 0,01417 0,56 0,02205 0,76 0,02992 0,96 0,03780 0,17 3,318 0,37 9,398 0,57 14,478 0,77 19,558 0,97 24,638 0,17 0,00669 0,37 0,01457 0,57 0,02244 0,77 0,03032 0,97 0,03819 0,18 4,572 0,38 9,652 0,58 14,732 0,78 19,812 0,98 24,892 0,18 0,00709 0,38 0,01496 0,58 0,02283 0,78 0,03071 0,98 0,03858 0,19 4,826 0,39 9,906 0,59 14,986 0,79 20,066 0,99 25,146 0,19 0,00748 0,39 0,01535 0,59 0,02323 0,79 0,03110 0,99 0,03898 0,20 5,080 0,40 10,160 0,60 15,240 0,80 20,320 1,00 25,400 0,20 0,00787 0,40 0,01575 0,60 0,02362 0,80 0,03150 1,00 0,03937 KJ INTRODUCCION 7 SISTEMA METRICO (Continuacio ´ n)

REFERENCIAS DE TORSION DESCRIPCION Los cuadros de torsión individuales aparecen en muchos de los grupos. Para informarse sobre las referencias de torsión que no figuren en los cuadros de torsión individuales, consulte el cuadro de Especifica- ciones de torsión convencional. ESPECIFICACIONES DE TORSION TORSION ESPECIFICADA PARA PERNOS DE SERIE Clase Diámetro en mm Paso en mm Torsión especificada Perno de cabeza hexagonal Perno hexagonal con reborde N·m kgf-cm lbf-pie N·m kgf-cm lbf-pie 6 1 5 55 48 lbf-pulg. 6 60 52 lbf-pulg. 8 1.25 12.5 130 9 14 145 10 4T 10 1.25 26 260 19 29 290 21 12 1.25 47 480 35 53 540 39 14 1.5 74 760 55 84 850 61 16 1.5 115 1,150 83 — — — 6 1 6.5 65 56 lbf-pulg. 7.5 75 65 lbf-pulg. 8 1.25 15.5 160 12 17.5 175 13 5T 10 1.25 32 330 24 36 360 26 12 1.25 59 600 43 65 670 48 14 1.5 91 930 67 100 1,050 76 16 1.5 140 1,400 101 — — — 6 1 8 80 69 lbf-pulg. 9 90 78 lbf-pulg. 8 1.25 19 195 14 21 210 15 6T 10 1.25 39 400 29 44 440 32 12 1.25 71 730 53 80 810 59 14 1.5 110 1,100 80 125 1,250 90 16 1.5 170 1,750 127 — — — 6 1 10.5 110 8 12 120 9 8 1.25 25 260 19 28 290 21 7T 10 1.25 52 530 38 58 590 43 12 1.25 95 970 70 105 1,050 76 14 1.5 145 1,500 108 165 1,700 123 16 1.5 230 2,300 166 — — — 8 1.25 29 300 22 33 330 24 8T 10 1.25 61 620 45 68 690 50 12 1.25 110 1,100 80 120 1,250 90 8 1.25 34 340 25 37 380 27 9T 10 1.25 70 710 51 78 790 57 12 1.25 125 1,300 94 140 1,450 105 8 1.25 38 390 28 42 430 31 10T 10 1.25 78 800 58 88 890 64 12 1.25 140 1,450 105 155 1,600 116 8 1.25 42 430 31 47 480 35 11T 10 1.25 87 890 64 97 990 72 12 1.25 155 1,600 116 175 1,800 130 8 INTRODUCCION KJ

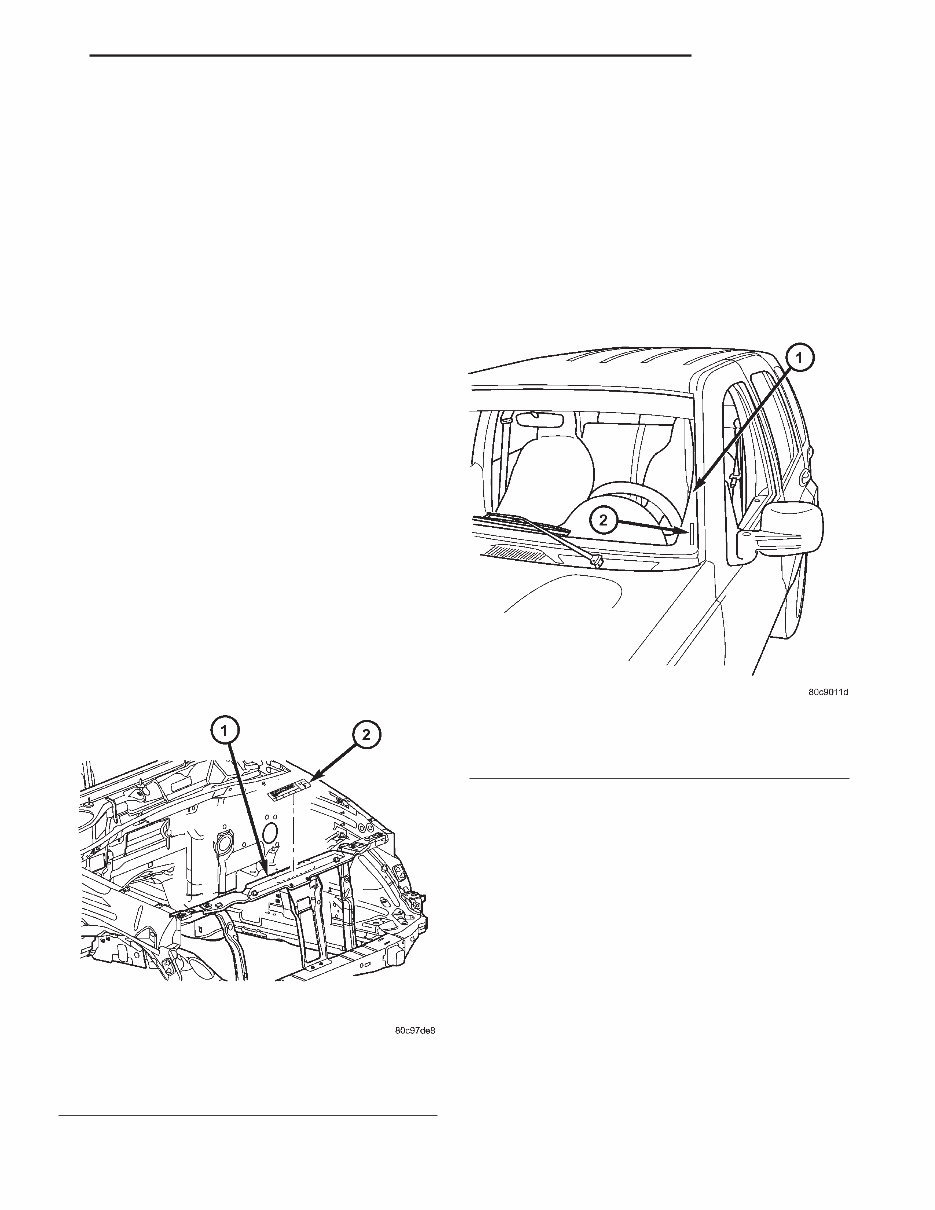

ETIQUETA DE INFORMACION DE CONTROL DE EMISIONES DEL VEHICULO (VECI) DESCRIPCION Todos los modelos poseen una Etiqueta de informa- ción de control de emisiones del vehículo (VECI). DaimlerChrysler siempre instala la etiqueta en el compartimento del motor (Fig. 4). La etiqueta no puede retirarse sin que se arruine la información y se destruya ésta. La etiqueta contiene las especificaciones de las emisiones del vehículo y los recorridos de las mangueras de vacío. Todas las mangueras se deben conec- tar y guiar de acuerdo a esta etiqueta. La etiqueta también contiene un diagrama esque- mático de vacío del motor. Existen unas etiquetas exclusivas para los vehículos fabricados para la venta en el estado de California y en Canadá. Las etiquetas canadienses están escritas tanto en inglés como en francés. La etiqueta VECI contiene lo siguiente: • Familia y cilindrada del motor • Familia de emisiones volátiles • Diagrama esquemático del sistema de control de emisiones • Certificación de cumplimiento • Especificaciones de distribución del motor (si es regulable) • Velocidades de ralentí (si es regulable) • Bujías y luz NUMERO DE IDENTIFICACION DEL VEHICULO DESCRIPCION La placa del Número de identificación del vehículo (VIN) está situada en la parte inferior del parante A, visible a través del parabrisas (Fig. 5). El VIN contiene 17 caracteres que proporcionan datos relativos al vehículo. Consulte el cuadro de descodificación del VIN para determinar la identificación de un vehículo. El número de identificación del vehículo también figura en: • La etiqueta de certificación de seguridad del vehículo. • El larguero del bastidor. Para proteger al consumidor frente al riesgo de robo o fraude, el fabricante está obligado a incluir un dígito de control en la novena posición del número de identificación del vehículo. El dígito de control es uti- lizado por el fabricante y organismos gubernamenta- les para verificar la autenticidad del vehículo y la documentación oficial. La fórmula para utilizar este dígito de control no se pone en conocimiento del público en general. Fig. 4 LOCALIZACION DE LA ETIQUETA VECI 1 - SOPORTE DEL RADIADOR 2 - ETIQUETA VECI Fig. 5 LOCALIZACION DEL NUMERO VIN 1 - PARANTE A 2 - PLACA DE CODIGO VIN KJ INTRODUCCION 9
