2005-2008 Suzuki Grand Vitara JB V6 Manual
What's Included?
Lifetime Access
Fast Download Speeds
Offline Viewing
Access Contents & Bookmarks
Full Search Facility
Print one or all pages of your manual
Copyright
©
Deze cd-rom is auteursrechtelijk beschermd. Het is verboden deze cd-rom geheel of gedeeltelijk te
kopiëren, te wijzigen of openbaar uit te zenden (hierbij inbegrepen het overdraagbaar maken in geval
van een interactieve uitzending) zonder de voorafgaande toestemming van Suzuki Motor Corporation,
ongeacht de gebruikte media, met uitzondering van kopieën voor persoonlijk gebruik. Dit geldt
ongeacht of de documentatie is aangekocht door een organisatie dan wel door een individuele
persoon. Onrechtmatig gebruik kan leiden tot burgerlijke of strafrechtelijke vervolging.
Systeemvereisten voor het afspelen van de cd-rom
Hardware
⋅ Een cd-romstation
⋅ Een beeldscherm met een resolutie van minstens 1024 × 768 pixels
Software
Besturingssystemen: Microsoft
®
Windows
®
98/ NT4.0/2000/XP
Aanbevolen browser: Microsoft
®
Internet Explorer 6.0 of latere versie
Plug-ins: Adobe
®
Reader
®
6.0 of latere versie, Adobe
®
Flash Player
®
7.0 of latere versie
Let op:
Een goede werking is niet gegarandeerd bij gebruik van andere combinaties van technische gegevens
of andere versies dan hierboven vermeld.
⋅ Microsoft, Windows 98, Windows NT, Windows 2000 en Windows XP zijn handelsmerken of gedeponeerde
handelsmerken van Microsoft Corporation in de Verenigde Staten en in andere landen.
⋅ Adobe, Reader en Flash Player zijn handelsmerken of gedeponeerde handelsmerken van Adobe Systems
Incorporated in de Verenigde Staten en in andere landen.
Opstarten en gebruik van de cd-rom
Plaats de cd in het cd-station. Het “TOP MENU” (hoofdmenu) wordt automatisch gestart.
Voor nadere bijzonderheden over het vervolg van de procedure klikt u op “Gebruiksaanwijzing”
rechts onderaan in het “TOP MENU”.
Let op:
⋅ Als de cd na een korte tijdsspanne niet automatisch wordt gestart, klikt u op de map [Top] →
“TopPage.html” op de cd.
⋅ U kunt de cd opnieuw starten door hem uit het cd-station te verwijderen en er vervolgens opnieuw in
te plaatsen.

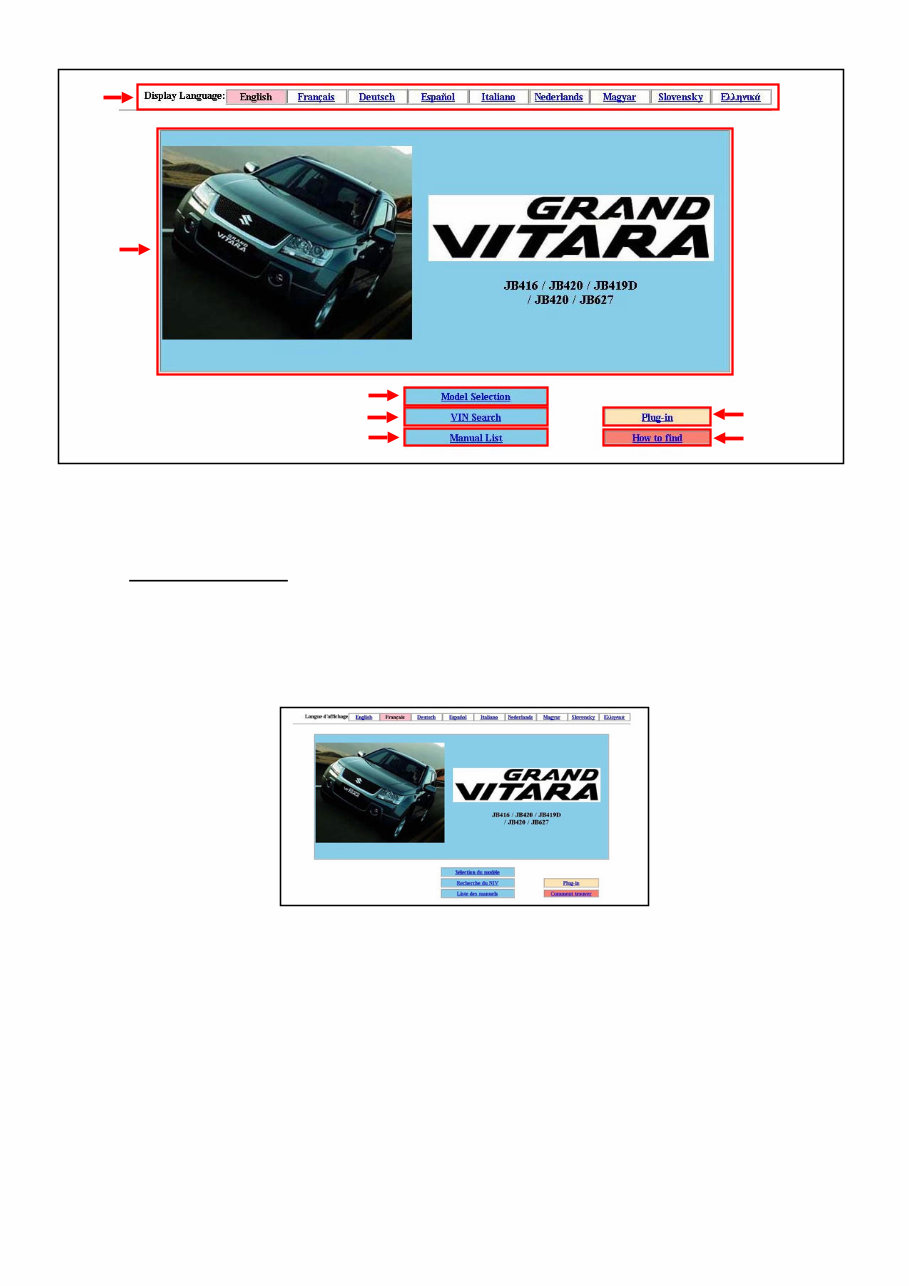

TOP MENU
Nadat de cd in het cd-station is geplaatst, wordt dit “TOP MENU” automatisch gestart.
De onderstreepte blauwe woorden zijn verwijzingen. Klik op een verwijzing om het overeenkomstige
scherm weer te geven.
Schermbeschrijving:
A Tabbladen “Display Language” (Weergavetaal)
Klik op een van de tabbladen van Display Language om de bedieningsknoppen en tabelkoppen
in de gekozen taal weer te geven.
Voorbeeld van weergavetaal: (Weergave in het Frans)
B Cd-titel
Geeft aan op welke modellen deze cd betrekking heeft.
C Modelkeuze
Geeft een lijst met modellen weer, voor het kiezen van het juiste handboek.
D VIN zoeken
Geeft een scherm weer waarin u een model kunt zoeken op basis van het VIN.
E Handboekenlijst
Geeft een lijst met alle handboeken op de cd weer.
F Plug-in
Geeft informatie weer over de plug-ins die nodig zijn om de handboeken op de cd te lezen.
C
F
A
D
G
B
E
G Zoekaanwijzing
Geeft het bestand “Zoekaanwijzing” weer, dat uitleg over het gebruik van deze cd bevat.
MODELKEUZE
U kunt het juiste handboek vinden aan de hand van de modelinformatie. (modelnaam, modelcode,
motor, type, Productiebegin en opmerkingen).
De onderstreepte blauwe woorden zijn verwijzingen. Klik op een verwijzing om het overeenkomstige
scherm weer te geven.
Schermbeschrijving:
A TERUG
Gaat naar het [TOP MENU] terug.
B Modelinformatie
Geeft een lijst met modelinformatie weer en verwijzingen naar het betrokken handboek.
Het symbool [ ] is een verwijzing. Klik erop om het overeenkomstige scherm weer te geven.
Voorbeeld van de weergave van de lijst met betrokken handboeken:
(Wanneer [1] werd gekozen)
C VIN-lijst
Geeft de “VIN-LIJST” weer. (Zie [VIN-LIJST] voor nadere bijzonderheden.)
A
C
D
B
[1]
D Naar de bovenkant van deze bladzijde
Wanneer u moet bladeren om de hele bladzijde weer te geven, gaat u met deze verwijzing naar
de bovenkant van de bladzijde terug.

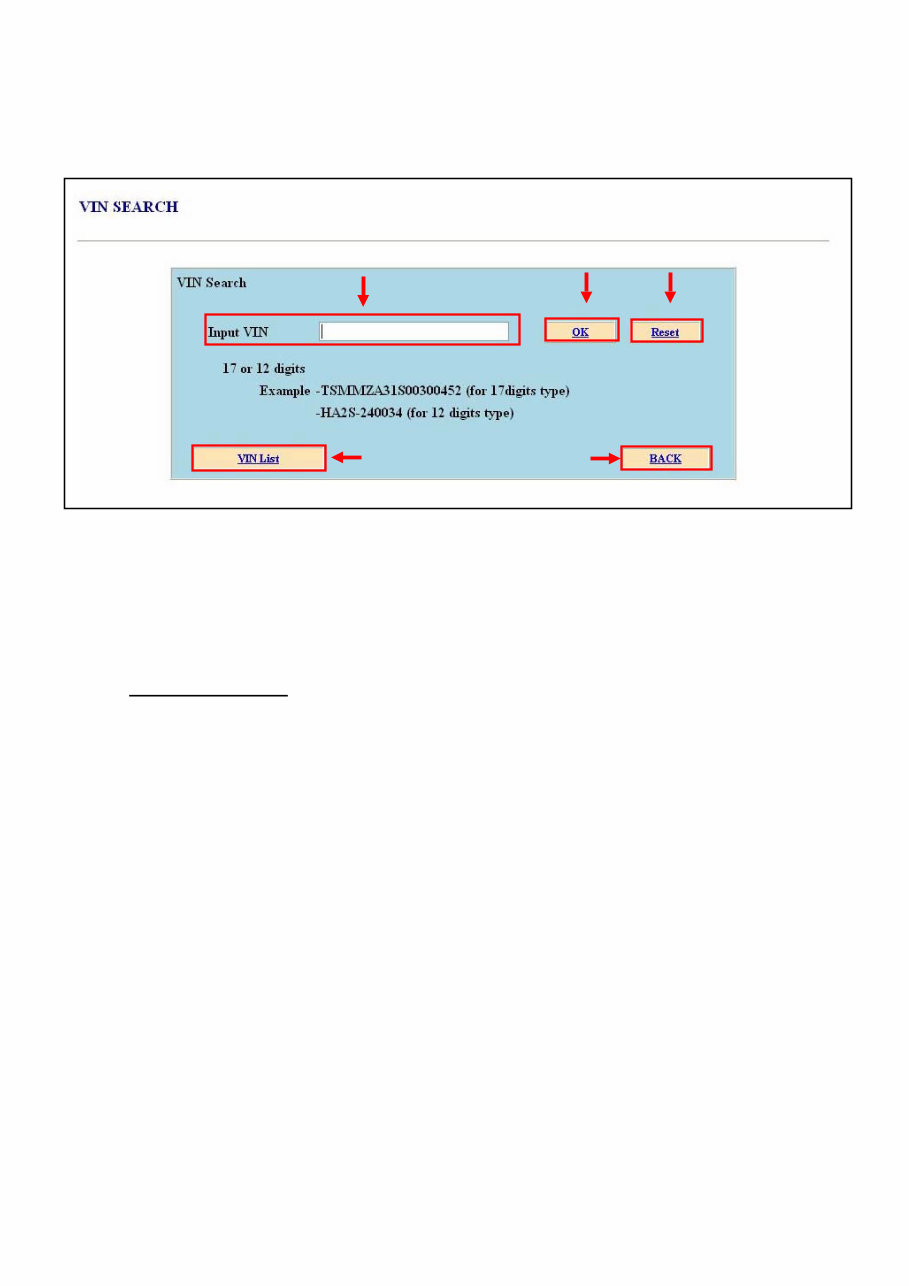

VIN ZOEKEN
U kunt zoeken naar overeenkomstige modellen door het VIN in te voeren en een lijst met de
bijbehorende modellen weergeven.
De onderstreepte blauwe woorden zijn verwijzingen. Klik erop om het overeenkomstige scherm weer
te geven.
Schermbeschrijving:
A Vak VIN invoeren
Voer hier het VIN in (12 of 17 cijfers, inclusief koppeltekens).
B VIN-lijst
Geeft de “VIN-lijst” weer. (Zie [VIN-LIJST] voor nadere bijzonderheden.)
C OK
Na het invoeren van het nummer in het vak VIN invoeren, klikt u op deze knop om de
zoekopdracht uit te voeren.
Als het ingevoerde nummer juist is, wordt een lijst voor het overeenkomstige model
weergegeven.
- Als het ingevoerde VIN geen 12 of 17 cijfers telt,
wordt de foutmelding [Ingevoerde “VIN” is ongeldig.] weergegeven.
- Als er geen voertuigtypen zijn die met het ingevoerde VIN overeenkomen,
wordt de foutmelding [Er zijn geen toepasselijke gegevens.] weergegeven.
C
B E
A
D
Voorbeeld van zoekresultaten: (Wanneer er op JSAJTA74V00234567 werd gezocht)
D Terugstellen
Wist de cijfers in het vak VIN invoeren.
E TERUG
Gaat naar het [TOP MENU] terug.

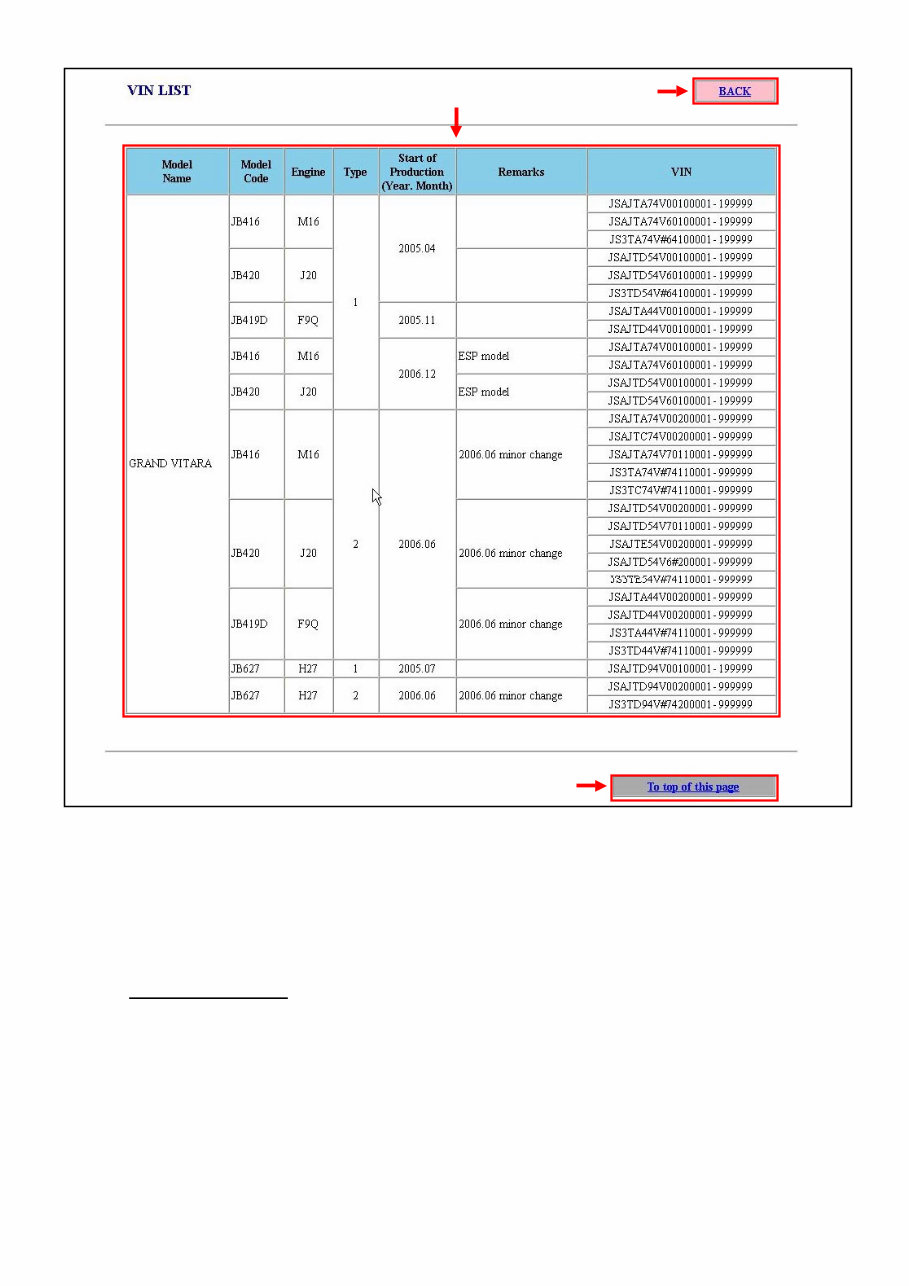

VIN-LIJST
U kunt een VIN bevestigen dat hoort bij de modelgegevens (Model Name (modelnaam), Model Code
(modelcode), Engine (motor), Type (type), Start of Production (productiebegin) en Remarks
(opmerkingen)) en omgekeerd.
Klik erop om het overeenkomstige scherm weer te geven.
Schermbeschrijving:
A Modelinformatie en betrokken VIN-lijst
Geeft de VIN’s weer die met de voertuiginformatie overeenkomen.
B TERUG
Gaat naar het [TOP MENU] terug.
C Naar de bovenkant van deze bladzijde
Wanneer u moet bladeren om de hele bladzijde weer te geven, gaat u met deze verwijzing naar
de bovenkant van de bladzijde terug.
B
C
A
HANDBOEKENLIJST
U kunt een lijst met alle handboeken op de cd en een lijst met handboeken per taal bevestigen.
De onderstreepte blauwe woorden zijn verwijzingen. Klik erop om het overeenkomstige scherm weer
te geven.
Schermbeschrijving:
A Tabbladen om handboeken per taal weer te geven
Klik op een taaltabblad om een lijst met handboeken in de overeenkomstige taal weer te geven.
Weergavevoorbeeld van taaltabblad: (Weergave van handboeken in het Engels)
B Weergavescherm van handboekenlijst
Geeft een lijst met alle handboeken op de cd weer.
U kunt door het handboek bladeren door op het nummer van het handboek te klikken.
C TERUG
Gaat naar het [TOP MENU] terug.
D Naar de bovenkant van deze bladzijde
Wanneer u moet bladeren om de hele bladzijde weer te geven, gaat u met deze verwijzing naar
de bovenkant van de bladzijde terug.
Dec. 2007
A
D
C
B
You're Reading a Preview
What's Included?
Lifetime Access
Fast Download Speeds
Offline Viewing
Access Contents & Bookmarks
Full Search Facility
Print one or all pages of your manual
$31.99
Viewed 65 Times Today
Secure transaction
What's Included?
Lifetime Access
Fast Download Speeds
Offline Viewing
Access Contents & Bookmarks
Full Search Facility
Print one or all pages of your manual
$31.99
2005-2008 Suzuki Grand Vitara OEM Service & Repair Manual
Models Covered:
- JB416
- JB419
- JB420
- JB627
Engines Covered:
- 1.6L M16A I4
- 2.0L J20A I4
- 2.7L H27A V6
This 2005-2008 Suzuki Grand Vitara OEM Service & Repair Manual offers complete factory procedures for maintaining and servicing all variants of the JB-series Grand Vitara. Whether you're working with the compact M16A engine or the more powerful H27A V6, this manual delivers step-by-step guidance for engine, drivetrain, electrical, and body systems across the full model range.
Ideal for professionals and advanced DIYers, the manual includes detailed specifications, component testing procedures, wiring schematics, and torque settings straight from Suzuki’s service network. It ensures precision when diagnosing problems, performing repairs, or rebuilding critical systems.
Content Overview:
- Routine maintenance and recommended service intervals
- Engine mechanical service and overhaul for all listed powertrains
- Cooling, fuel, lubrication, and emission system servicing
- Transmission diagnostics and rebuilds (manual and automatic)
- Transfer case, front and rear differential, and driveline service
- Steering and suspension inspection and component replacement
- Brake system service including ABS diagnostics
- Electrical system troubleshooting and full wiring diagrams
- HVAC system operation, testing, and component repair
- Body components including bumpers, trim, seats, doors, and windows
- SRS airbag system and other restraint-related repairs
- Troubleshooting procedures and DTC reference guides
Whether you're doing a simple fluid service or a full drivetrain rebuild, this manual provides the OEM-level documentation needed for accurate, long-lasting repairs.
Printable: Yes
Language: English
Compatibility: Pretty much any electronic device
Requirements: Adobe Reader (free)
